6061铝合金材料焊接特性及焊接工艺研究

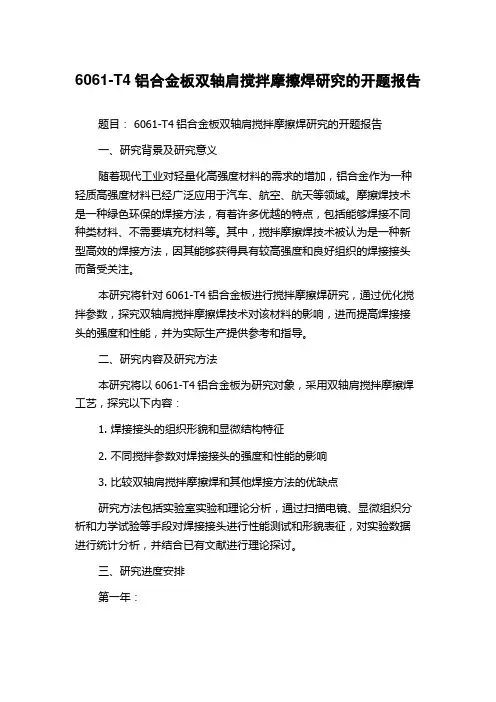

6061-T4铝合金板双轴肩搅拌摩擦焊研究的开题报告题目： 6061-T4铝合金板双轴肩搅拌摩擦焊研究的开题报告一、研究背景及研究意义随着现代工业对轻量化高强度材料的需求的增加，铝合金作为一种轻质高强度材料已经广泛应用于汽车、航空、航天等领域。

摩擦焊技术是一种绿色环保的焊接方法，有着许多优越的特点，包括能够焊接不同种类材料、不需要填充材料等。

其中，搅拌摩擦焊技术被认为是一种新型高效的焊接方法，因其能够获得具有较高强度和良好组织的焊接接头而备受关注。

本研究将针对6061-T4铝合金板进行搅拌摩擦焊研究，通过优化搅拌参数，探究双轴肩搅拌摩擦焊技术对该材料的影响，进而提高焊接接头的强度和性能，并为实际生产提供参考和指导。

二、研究内容及研究方法本研究将以6061-T4铝合金板为研究对象，采用双轴肩搅拌摩擦焊工艺，探究以下内容：1. 焊接接头的组织形貌和显微结构特征2. 不同搅拌参数对焊接接头的强度和性能的影响3. 比较双轴肩搅拌摩擦焊和其他焊接方法的优缺点研究方法包括实验室实验和理论分析，通过扫描电镜、显微组织分析和力学试验等手段对焊接接头进行性能测试和形貌表征，对实验数据进行统计分析，并结合已有文献进行理论探讨。

三、研究进度安排第一年：1.了解搅拌摩擦焊技术的基本原理和发展历程，查阅相关文献和案例进行分析2.构建双轴肩搅拌摩擦焊实验平台，完成6061-T4铝合金板的焊接实验并对焊接接头进行性能测试和形貌表征第二年：1.对实验数据进行统计分析，比较不同搅拌参数对焊接接头性能的影响2.分析搅拌摩擦焊技术的优缺点，对比其他焊接方法第三年：1.总结并归纳研究成果，撰写学术论文并提交期刊2.撰写结题报告，准备答辩四、预期成果及应用前景本研究将有助于深入理解和掌握搅拌摩擦焊技术的原理和应用，并为轻量化高强度材料的研究和应用提供参考和指导。

同时，该研究也将为实际生产提供具有可操作性和实际应用价值的技术方法，为我国相关领域的发展做出贡献。

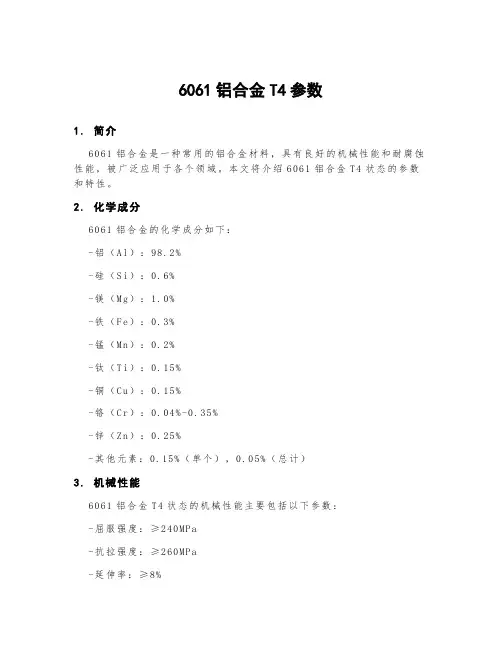

6061铝合金T4参数1.简介6061铝合金是一种常用的铝合金材料，具有良好的机械性能和耐腐蚀性能，被广泛应用于各个领域。

本文将介绍6061铝合金T4状态的参数和特性。

2.化学成分6061铝合金的化学成分如下：-铝（A l）：98.2%-硅（S i）：0.6%-镁（M g）：1.0%-铁（F e）：0.3%-锰（M n）：0.2%-钛（T i）：0.15%-铜（C u）：0.15%-铬（C r）：0.04%-0.35%-锌（Z n）：0.25%-其他元素：0.15%（单个），0.05%（总计）3.机械性能6061铝合金T4状态的机械性能主要包括以下参数：-屈服强度：≥240MP a-抗拉强度：≥260MP a-延伸率：≥8%-硬度（HB）：≥854.特点与应用6061铝合金T4状态具有以下特点：-良好的可焊性：6061铝合金T4状态具有良好的可焊性，能够通过各种常见的焊接方法进行连接，如T IG焊、M IG焊等。

这使得它在工业制造中得到广泛应用。

-优良的耐腐蚀性：6061铝合金T4状态在大多数环境中具有良好的耐腐蚀性能，特别是对氧化性环境具有较强的抵抗能力。

-高强度：6061铝合金T4状态具有较高的屈服强度和抗拉强度，适用于一些对强度要求较高的应用场景，如航空航天、汽车零部件等。

由于6061铝合金T4状态的特点，它被广泛应用于以下领域：-车身制造：由于其高强度和良好的可塑性，6061铝合金T4状态广泛应用于汽车车身的制造。

-航空航天：6061铝合金T4状态常被选择用于制造航空航天部件，例如飞机结构件、机翼等。

-电子设备：6061铝合金T4状态的导电性能良好，被广泛应用于各类电子设备外壳、散热器等。

5.结论6061铝合金T4状态是一种具有优良机械性能、耐腐蚀性和可焊性的合金材料。

其特点使得它在多个领域得到广泛应用，并在汽车、航空航天、电子设备等行业发挥着重要作用。

通过了解6061铝合金T4状态的参数和特性，我们能更好地了解和应用这种合金材料。

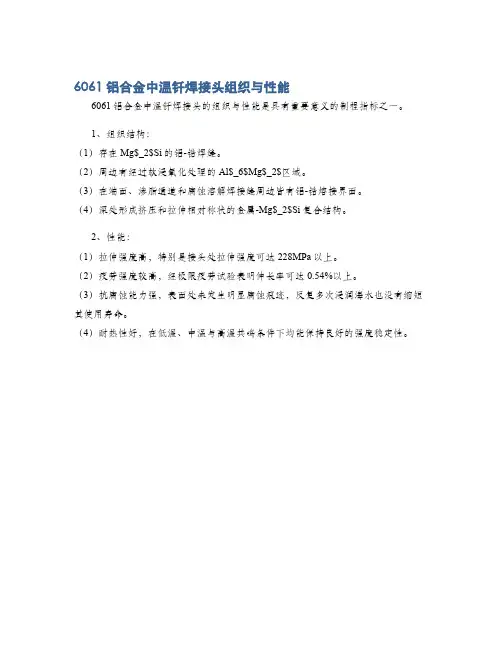

6061铝合金中温钎焊接头组织与性能
6061铝合金中温钎焊接头的组织与性能是具有重要意义的制程指标之一。

1、组织结构：
（1）存在Mg$_2$Si的铝-锆焊缝。

（2）周边有经过软浸氧化处理的Al$_6$Mg$_2$区域。

（3）在端面、渗脂通道和腐蚀溶解焊接缝周边皆有铝-锆熔接界面。

（4）深处形成挤压和拉伸相对称状的金属-Mg$_2$Si复合结构。

2、性能：
（1）拉伸强度高，特别是接头处拉伸强度可达228MPa以上。

（2）疲劳强度较高，经极限疲劳试验表明伸长率可达0.54%以上。

（3）抗腐蚀能力强，表面处未发生明显腐蚀痕迹，反复多次浸润海水也没有缩短其使用寿命。

（4）耐热性好，在低温、中温与高温共鸣条件下均能保持良好的强度稳定性。

6061铝合金参数简介6061铝合金是一种常用的铝合金材料，具有良好的强度、可加工性和耐腐蚀性。

本文将深入探讨6061铝合金的参数，包括其化学成分、机械性能、导电性能等方面的内容，以便更好地了解和应用该材料。

化学成分6061铝合金主要由以下元素组成： - 铝（Al）：占总质量的98.2%~99.5%，为主要基体元素。

- 硅（Si）：占0.4%~0.8%，可提高合金的强度和耐热性。

- 镁（Mg）：占0.8%~1.2%，可增加合金的硬度和耐蚀性。

- 铜（Cu）：占0.15%~0.4%，可提高合金的强度和耐蚀性。

- 锰（Mn）：占0.15%~0.8%，对合金的强度和耐蚀性有一定影响。

- 铬（Cr）：占0.04%~0.35%，可提高合金的抗蚀性。

- 锌（Zn）：占0.25%，为残余元素。

机械性能•抗拉强度：在合金测试样品上施加拉力时，合金开始变形的最大抵抗力。

6061铝合金的抗拉强度为276 MPa。

•屈服强度：在合金测试样品上施加力时，合金开始产生持续塑性变形的抗力。

6061铝合金的屈服强度为241 MPa。

•延伸率：合金在断裂之前能够承受的拉伸程度。

6061铝合金的延伸率为16%。

•硬度：用于评价材料的抗划伤性能。

6061铝合金的硬度为95 HB。

导电性能6061铝合金具有良好的导电性能，可以广泛应用于电子产品和电气设备。

以下是6061铝合金的导电性能参数： - 电导率：约为38-43 MS/m，较高的电导率使其成为导电材料的理想选择。

- 电阻率：约为0.030-0.040 μΩ•m，较低的电阻率表明其导电性能优良。

加工性能6061铝合金具有良好的可加工性，适用于多种加工方法和工艺。

以下是该合金的一些加工参数和特点： 1. 热处理：可通过热处理改善合金的强度和硬度，常用的热处理方式有时效和人工时效处理； 2. 冷加工：可采用加工硬化方式提高合金的强度和硬度； 3. 焊接性：具有较好的焊接性能，可通过TIG、MIG等方法进行焊接； 4. 切削性：由于其硬度较高，切削时需使用合适的切削工具和工艺。

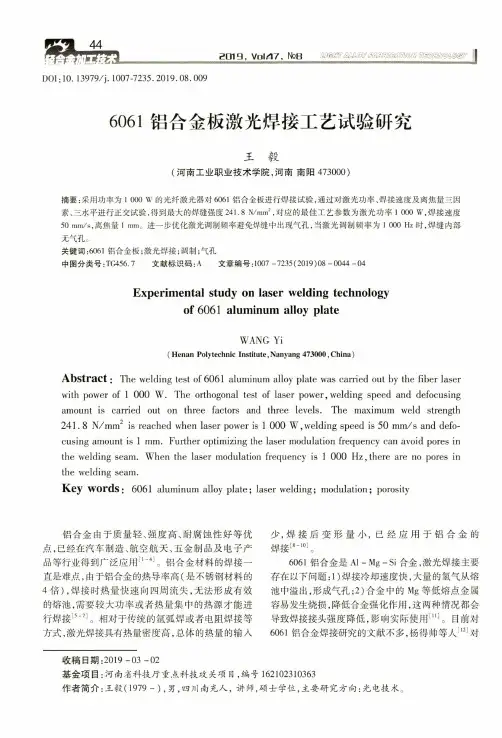

^□19, Veil", NosDOI :10. 13979/j. 1007-7235. 2019. 08.0096061铝合金板激光焊接工艺试验研究王毅(河南工业职业技术学院，河南南阳473000)摘要:釆用功率为1 000 W 的光纤激光器对6061铝合金板进行焊接试验，通过对激光功率、焊接速度及离焦量三因 素、三水平进行正交试验,得到最大的焊缝强度241.8 N/mm ‘，对应的最佳工艺参数为激光功率1 000 W,焊接速度50 mm/s,离焦量1 mm 。

进一步优化激光调制频率避免焊缝中出现气孔，当激光调制频率为1 000 Hz 时，焊缝内部无气孔。

关键词：6061铝合金板;激光焊接;调制;气孔中图分类号:TG456.7 文献标识码：A 文章编号：1007 -7235(2019)08 -0044 -04Experimental study on laser welding technologyof 6061 aluminum alloy plateWANG Yi(Henan Polytechnic Institute , Nanyang 473000, China )Abstract : The welding test of 6061 aluminum alloy plate was carried out by the fiber laserwith power of 1 000 W. The orthogonal test of laser power, welding speed and defocusingamount is carried out on three factors and three levels ・ The maximum weld strength241.8 N/mm 2 is reached when laser power is 1 000 W,welding speed is 50 mm/s and defo ・cusing amount is 1 mm. Further optimizing the laser modulation frequency can avoid pores inthe welding seam. When the laser modulation frequency is 1 000 Hz , there are no pores inthe welding seam ・Key words : 6061 aluminum alloy plate ; laser welding ; modulation ; porosity铝合金由于质量轻、强度高、耐腐蚀性好等优 点，已经在汽车制造、航空航天、五金制品及电子产 品等行业得到广泛应用铝合金材料的焊接一直是难点，由于铝合金的热导率高（是不锈钢材料的4倍），焊接时热量快速向四周流失，无法形成有效的熔池，需要较大功率或者热量集中的热源才能进 行焊接t5-7］o 相对于传统的氮弧焊或者电阻焊接等 方式，激光焊接具有热量密度高，总体的热量的输入少，焊接后变形量小，已经应用于铝合金的 焊接［8-'01o6061铝合金是Al-Mg-Si 合金,激光焊接主要存在以下问题：1）焊接冷却速度快，大量的氢气从熔池中溢出，形成气孔;2）合金中的Mg 等低熔点金属 容易发生烧损,降低合金强化作用，这两种情况都会 导致焊接接头强度降低,影响实际使用⑴］。

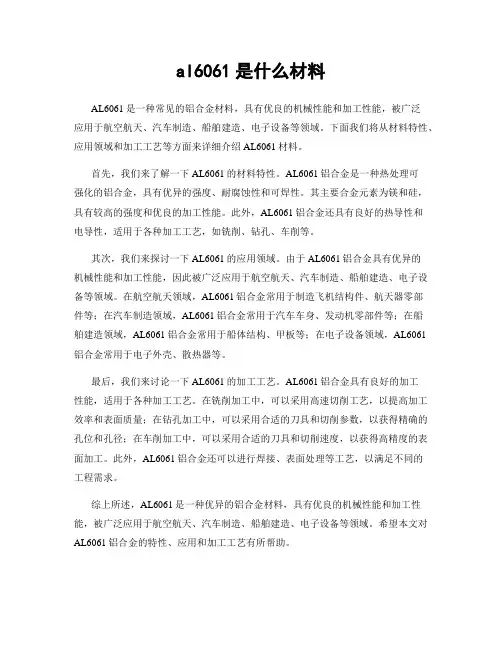

al6061是什么材料AL6061是一种常见的铝合金材料，具有优良的机械性能和加工性能，被广泛应用于航空航天、汽车制造、船舶建造、电子设备等领域。

下面我们将从材料特性、应用领域和加工工艺等方面来详细介绍AL6061材料。

首先，我们来了解一下AL6061的材料特性。

AL6061铝合金是一种热处理可强化的铝合金，具有优异的强度、耐腐蚀性和可焊性。

其主要合金元素为镁和硅，具有较高的强度和优良的加工性能。

此外，AL6061铝合金还具有良好的热导性和电导性，适用于各种加工工艺，如铣削、钻孔、车削等。

其次，我们来探讨一下AL6061的应用领域。

由于AL6061铝合金具有优异的机械性能和加工性能，因此被广泛应用于航空航天、汽车制造、船舶建造、电子设备等领域。

在航空航天领域，AL6061铝合金常用于制造飞机结构件、航天器零部件等；在汽车制造领域，AL6061铝合金常用于汽车车身、发动机零部件等；在船舶建造领域，AL6061铝合金常用于船体结构、甲板等；在电子设备领域，AL6061铝合金常用于电子外壳、散热器等。

最后，我们来讨论一下AL6061的加工工艺。

AL6061铝合金具有良好的加工性能，适用于各种加工工艺。

在铣削加工中，可以采用高速切削工艺，以提高加工效率和表面质量；在钻孔加工中，可以采用合适的刀具和切削参数，以获得精确的孔位和孔径；在车削加工中，可以采用合适的刀具和切削速度，以获得高精度的表面加工。

此外，AL6061铝合金还可以进行焊接、表面处理等工艺，以满足不同的工程需求。

综上所述，AL6061是一种优异的铝合金材料，具有优良的机械性能和加工性能，被广泛应用于航空航天、汽车制造、船舶建造、电子设备等领域。

希望本文对AL6061铝合金的特性、应用和加工工艺有所帮助。

6061铝合金低功率电阻点焊工艺优化【摘要】本文旨在探讨6061铝合金低功率电阻点焊工艺优化的相关问题。

在首先介绍了背景知识，指出6061铝合金在工业生产中的重要性，随后阐述了研究意义，即通过优化电阻点焊工艺参数，提高焊接质量和效率。

在重点分析了6061铝合金电阻点焊工艺参数的优化、影响因素的分析、优化方法的探讨以及试验设计与结果分析等内容。

在总结了文章的研究成果，展望了未来研究方向，指出进一步优化工艺将有助于提升焊接品质和效率。

通过本文的研究，可以为相关领域的工程技术人员提供一定的参考和指导，促进6061铝合金低功率电阻点焊工艺的进一步发展和提升。

【关键词】6061铝合金、低功率电阻点焊、工艺优化、影响因素、优化方法、试验设计、结果分析、优化效果评估、结论总结、未来研究方向1. 引言1.1 背景介绍6061铝合金是一种常用的铝合金材料，具有优良的机械性能和耐腐蚀性能。

在工业生产中，6061铝合金常常用于制造航空航天器件、汽车零部件、船舶结构等领域。

而电阻点焊是一种常见的连接技术，用于将金属部件焊接在一起。

由于6061铝合金的导热性较好，导致在电阻点焊过程中很容易出现热变形、焊接裂纹等质量问题。

对6061铝合金低功率电阻点焊工艺进行优化研究，对于提高焊接质量、降低成本具有重要意义。

通过优化工艺参数，合理控制焊接过程中的温度分布和热影响区，可以有效减少焊接变形和裂纹的发生。

优化工艺还可以提高工件的焊接强度和耐磨性，延长其使用寿命。

本文旨在通过对6061铝合金低功率电阻点焊工艺进行优化研究，探讨影响因素及优化方法，设计试验方案并分析结果，评估工艺优化效果，为进一步提高焊接质量和效率提供参考依据。

希望通过本文的研究，能够为相关行业的工程技术人员提供有益的参考和借鉴。

1.2 研究意义6061铝合金是一种常用的工业材料，在许多领域都有广泛的应用。

而在电子制造领域，6061铝合金低功率电阻点焊工艺的优化对于提高焊接质量、降低生产成本具有重要意义。

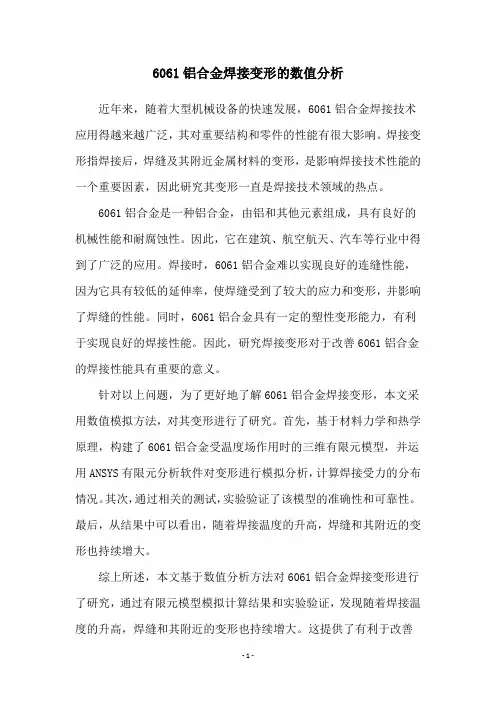

6061铝合金焊接变形的数值分析近年来，随着大型机械设备的快速发展，6061铝合金焊接技术应用得越来越广泛，其对重要结构和零件的性能有很大影响。

焊接变形指焊接后，焊缝及其附近金属材料的变形，是影响焊接技术性能的一个重要因素，因此研究其变形一直是焊接技术领域的热点。

6061铝合金是一种铝合金，由铝和其他元素组成，具有良好的机械性能和耐腐蚀性。

因此，它在建筑、航空航天、汽车等行业中得到了广泛的应用。

焊接时，6061铝合金难以实现良好的连缝性能，因为它具有较低的延伸率，使焊缝受到了较大的应力和变形，并影响了焊缝的性能。

同时，6061铝合金具有一定的塑性变形能力，有利于实现良好的焊接性能。

因此，研究焊接变形对于改善6061铝合金的焊接性能具有重要的意义。

针对以上问题，为了更好地了解6061铝合金焊接变形，本文采用数值模拟方法，对其变形进行了研究。

首先，基于材料力学和热学原理，构建了6061铝合金受温度场作用时的三维有限元模型，并运用ANSYS有限元分析软件对变形进行模拟分析，计算焊接受力的分布情况。

其次，通过相关的测试，实验验证了该模型的准确性和可靠性。

最后，从结果中可以看出，随着焊接温度的升高，焊缝和其附近的变形也持续增大。

综上所述，本文基于数值分析方法对6061铝合金焊接变形进行了研究，通过有限元模型模拟计算结果和实验验证，发现随着焊接温度的升高，焊缝和其附近的变形也持续增大。

这提供了有利于改善6061铝合金焊接技术性能的理论依据。

未来，可以进一步深入研究6061铝合金焊接变形的影响机理，并对其变形进行优化设计，以提高焊接质量。

使用数值模拟方法，本文旨在从数值模拟的角度出发，探究6061铝合金焊接变形的影响机理，提供有助于实际工程应用的理论依据和实验数据，以期提高6061铝合金的焊接质量。

6061铝合金材料知识一、成分-铝（Al）含量约为97.9%；-镁（Mg）含量约为1%，是合金的增强元素，提高了其强度和刚性；-硅（Si）含量约为0.6%，可以提高铝合金的耐磨性和耐腐蚀性。

二、性质1.机械性能:6061铝合金具有较高的强度，属于中等强度铝合金。

抗拉强度为200至300MPa，屈服强度为110至180MPa，延伸率为8%至25%。

2.可加工性:6061铝合金具有良好的可加工性，适合各种加工工艺，如压铸、挤压、轧制、锻造和焊接等。

3.耐腐蚀性:6061铝合金具有良好的耐腐蚀性，能够抵御大多数化学腐蚀介质的腐蚀，包括氧化酸、盐酸、硝酸等。

三、加工特性1.热处理性:6061铝合金适宜进行热处理，可以通过调节热处理工艺来改善其力学性能和耐腐蚀性。

2.可焊性:6061铝合金具有良好的可焊性，可以通过常规的焊接方法进行焊接，如氩弧焊、气保焊和电阻焊等。

3.可切削性:6061铝合金具有较好的可切削性，能够使用常见的金属切削工艺进行切削加工。

四、应用领域1.航空航天领域:6061铝合金常用于飞机、导弹和卫星等航空航天设备的结构和零部件制造。

2.汽车制造领域:6061铝合金广泛应用于汽车制造中的车轮、车架和车身等部件，以提高汽车的轻量化和节能性能。

3.电子设备领域:6061铝合金在电子设备中被用来制造散热器、导热板和金属外壳等部件。

4.运动器材领域:6061铝合金被广泛应用于自行车、滑板和船艇等运动器材的制造。

5.工程建筑领域:6061铝合金在建筑领域中被广泛应用于制造窗框、门框和屋顶等零部件。

总结：6061铝合金是一种常用的铝合金材料，具有良好的可加工性和力学性能，适用于各种加工工艺。

由于其广泛的应用领域，它在航空航天、汽车制造、电子设备、运动器材和工程建筑等领域都有重要的应用。

6061-t6铝合金材料参数6061-T6铝合金是一种常用的铝合金材料，具有广泛的应用领域。

它是由铝、镁和硅等合金元素组成的，是一种高强度、耐腐蚀的材料。

下面将从成分、特性、力学性能以及应用领域等方面详细介绍6061-T6铝合金的材料参数。

1.成分：6061-T6铝合金的主要成分是铝，其含量约为98.5%左右。

此外，它还含有0.6%～1.2%的硅、0.25%～0.4%的铁、0.25%的铜、0.05%～0.20%的锰、小量的铬、锌、镁等元素。

这些合金元素的添加使得6061-T6铝合金具有良好的机械性能和耐腐蚀性能。

2.特性：6061-T6铝合金具有以下几个主要的特性：-高强度：6061-T6铝合金的强度优于普通的工业铝合金，其抗拉强度达到了276 MPa，属于高强度合金。

-良好的耐腐蚀性：6061-T6铝合金在大气、水、油等常见环境下具有很好的抗腐蚀性能。

-焊接性好：6061-T6铝合金具有良好的焊接性能，可以通过多种焊接方法进行焊接，如TIG焊、MIG焊等。

-加工性好：6061-T6铝合金可以进行常规的机械加工，如铣削、钻孔、冲压等。

-耐磨性好：6061-T6铝合金表面硬度较高，具有一定的耐磨性能。

3.力学性能：6061-T6铝合金的力学性能表现良好，一般的力学性能参数如下：-抗拉强度：276 MPa-屈服强度：240 MPa-延伸率：8%-12%-弹性模量：68.9 GPa-剪切强度：207 MPa4.应用领域：由于6061-T6铝合金具有良好的强度、耐腐蚀性和加工性能，因此在各个领域都有广泛的应用。

以下是其中几个主要的应用领域：-航空航天领域：用于制造飞机、卫星等航空航天器件，如航空器外壳、机翼等。

-汽车工业：用于制造汽车零部件，如车身、发动机零部件等。

-电子产品：用于制造电子产品的外壳、散热器等部件。

-运动器材：用于制造自行车、船只、登山用具等运动器材。

-建筑领域：用于制造建筑门窗、装饰材料等。

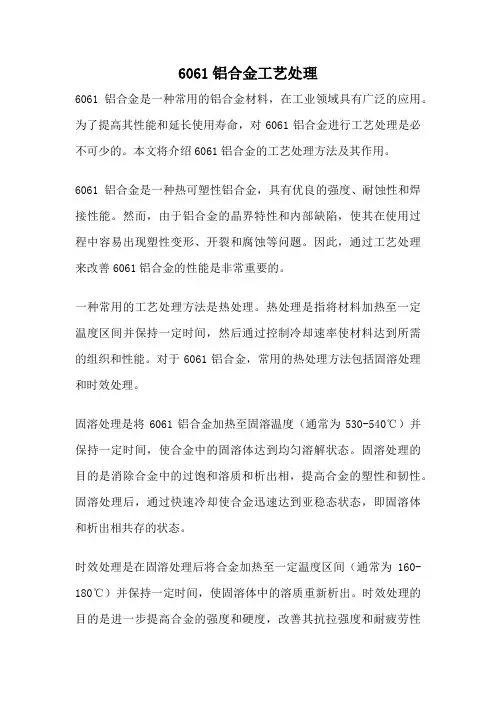

6061铝合金工艺处理6061铝合金是一种常用的铝合金材料，在工业领域具有广泛的应用。

为了提高其性能和延长使用寿命，对6061铝合金进行工艺处理是必不可少的。

本文将介绍6061铝合金的工艺处理方法及其作用。

6061铝合金是一种热可塑性铝合金，具有优良的强度、耐蚀性和焊接性能。

然而，由于铝合金的晶界特性和内部缺陷，使其在使用过程中容易出现塑性变形、开裂和腐蚀等问题。

因此，通过工艺处理来改善6061铝合金的性能是非常重要的。

一种常用的工艺处理方法是热处理。

热处理是指将材料加热至一定温度区间并保持一定时间，然后通过控制冷却速率使材料达到所需的组织和性能。

对于6061铝合金，常用的热处理方法包括固溶处理和时效处理。

固溶处理是将6061铝合金加热至固溶温度（通常为530-540℃）并保持一定时间，使合金中的固溶体达到均匀溶解状态。

固溶处理的目的是消除合金中的过饱和溶质和析出相，提高合金的塑性和韧性。

固溶处理后，通过快速冷却使合金迅速达到亚稳态状态，即固溶体和析出相共存的状态。

时效处理是在固溶处理后将合金加热至一定温度区间（通常为160-180℃）并保持一定时间，使固溶体中的溶质重新析出。

时效处理的目的是进一步提高合金的强度和硬度，改善其抗拉强度和耐疲劳性能。

时效处理时间的选择要根据合金的具体要求来确定，不同的时效时间会对合金的性能产生不同的影响。

除了热处理外，还可以对6061铝合金进行冷加工处理。

冷加工是指在室温下通过压力使合金发生塑性变形，并通过控制变形程度和变形速率来改变合金的组织和性能。

常用的冷加工方法包括冷轧、冷拔和冷挤压等。

冷加工可以显著提高6061铝合金的强度和硬度，同时也会使合金变脆。

为了消除冷加工带来的应力和改善合金的塑性，通常需要进行退火处理。

退火是指将合金加热至一定温度并保持一定时间，然后通过控制冷却速率使合金达到所需的组织和性能。

除了热处理和冷加工处理外，还可以对6061铝合金进行表面处理来提高其耐腐蚀性和装饰性。

国产6061铝合金箱体真空钎焊工艺设计摘要：通过对国产6061与进口6061材料差别分析，据此进行国产6061箱体真空钎焊工艺性分析，进行工艺设计。

确定的真空钎焊焊接工艺曲线，进行产品焊接试验，焊接后产品焊缝特征及焊接强度性能检查，性能达到指标要求，满足实际生产需要。

关键词：国产6061；真空钎焊；钎料；焊缝引言6061铝合金是经热处理预拉伸工艺生产的高品质铝合金，其强度虽不能与2系和7系铝合金相比，但其镁、硅合金特性多[1]，具有加工性能极佳，优良的焊接性能和电镀性，材料具有良好的抗腐蚀性，韧性高，加工后变形小，材料致密无缺陷，氧化效果极佳等优良特点。

由于6061材料的可热处理强化性能及高抗腐蚀性，机载计算机结构件广泛采用该材料。

在原为进口6061铝合金箱体的基础上，产品改型选择了国产6061铝合金，为了确保产品焊接性能，针对该型计算机箱体进行了钎焊工艺设计和验证。

某国产6061箱体如图1所示，作为非航空电子计算机的结构件，在由前框、后框、左右侧板组成的框体，由凹槽、翅片、蒙皮组成风冷流道。

图1 某国产6061箱体图1 国产6061箱体焊接工艺分析1.1 成分对焊接工艺的影响箱体的真空钎焊工艺确定，首要依据是材料的自身性能，鉴于此，针对进口6061与国产6061，进行了材料成分分析，各成分的质量分数及对比情况如表1所示。

表1 6061 铝合金的化学成分（质量分数/%）通过分析结果看，国产6061铝合金在Mg、Mn元素都比进口的要求低，因此从这两个存在差异的元素分析其对焊接的影响。

镁在钎料熔化温度下能产生聚集性蒸发，这一现象对形成优质接头具有重要作用。

通过对钎料填充间隙能力的影响分析，焊缝附近镁的浓度适量是获得优质焊缝的关键。

浓度过大，钎料流失，浓度过小，钎料不漫流，均形不成焊接圆角[2]。

适量的镁既可以去除氧化膜，吸附炉体内残存的水分降低氧分压，同时还能促进钎料流动，但过量的镁会引起零件表面的溶蚀以及污染真空室[3].鉴于国产6061成分中Mg元素比进口偏低，为了确保焊接后焊缝性能，考虑在原焊接工艺的基础上通过延长焊接保温时间，促使钎料流动充分，形成焊接圆角。

6061铝合金中温钎焊接头组织与性能6061铝合金是一种非常重要的工程材料，用于制造许多结构部件，其中最常见的就是中温钎焊接头组织与性能。

本文旨在研究6061铝合金中温钎焊接头的组织结构及其性能表现。

首先，我们介绍6061铝合金的化学成分，它由碳、锰、铬、铝、锌、铜、铁、钛和锡等元素组成，具有高强度、高硬度、低成本、耐腐蚀性好等特点，对很多建筑和飞机相关任务有着重要的应用。

在制备6061铝合金中温钎焊接头时，首先进行预处理，即清洗钎焊接头表面，去除表面污垢，然后进行中温钎焊，采用氩弧焊方式，控制焊接参数，包括焊接电流、焊接电压和焊锡时间等，有利于得到良好的焊接质量。

焊接后，我们需要对焊接接头的微观结构进行检查，可以采用扫描电子显微镜（SEM）、能量散射光谱（EDS）、X射线衍射（XRD）研究其微观组织。

SEM观察可以看到焊接接头中熔核、晶粒和金属晶界等；EDS分析可以用于检测元素的分布情况；XRD分析可以较为准确地测定晶体结构和晶粒尺寸。

此外，我们还可以使用拉伸试验、抗拉强度试验、冲击试验、断裂试验、硬度试验等来研究焊接接头的性能表现。

拉伸试验结果表明，6061铝合金中温钎焊接头的抗拉强度较高；冲击试验结果表明，焊接接头对冲击荷载具有较高的抗冲击能力；硬度试验结果表明，6061铝合金中温钎焊接头具有较高的硬度。

综上所述，6061铝合金中温钎焊接头的组织结构主要由晶界、熔核和晶粒组成，元素分布均匀，抗拉强度、抗冲击性和硬度较高。

因此，6061铝合金中温钎焊接头是一种很好的连接材料，具有广泛的应用前景。

本文就6061铝合金中温钎焊接头的组织结构及其性能进行了研究。

它有助于我们更好地理解焊接接头的微观结构，更好地掌握其特性，从而为6061铝合金中温钎焊接头的广泛应用提供参考和指导。

从本文研究可以得出结论：6061铝合金中温钎焊接头具有良好的微观结构特性，抗拉强度优良，抗冲击性和硬度也较高，发挥着重要的作用，可以很好地应用于工程建筑和飞机结构件制造。

1.6061铝合金基本情况6061铝合金属热处理可强化合金，具有良好的可成型性、可焊接性、可机加工性能，同时具有中等强度，在退火后仍能维持较好的强度。

6061铝合金的主要合金元素是镁与硅，并形成Mg2Si相。

若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。

6061铝合金的熔化温度在582~652℃，老牌号为LD30。

2.典型用途一、板带的应用广泛应用于装饰、包装、建筑、运输、电子、航空、航天、兵器等各行各业。

二、航空航天用铝材用于制作飞机蒙皮、机身框架、大梁、旋翼、螺旋桨、油箱、壁板和起落架支柱，以及火箭锻环、宇宙飞船壁板等。

三、交通运输用铝材用于汽车、地铁车辆、铁路客车、高速客车的车体结构件材料，车门窗、货架、汽车发动机零件、空调器、散热器、车身板、轮毂及舰艇用材。

四、包装用铝材全铝易拉罐制罐料主要以薄板与箔材的形式作为金属包装材料,制成罐、盖、瓶、桶、包装箔。

广泛用于饮料、食品、化妆品、药品、香烟、工业产品等包装。

五、印刷用铝材主要用于制作PS版，铝基PS版是印刷业的一种新型材料，用于自动化制版和印刷。

六、建筑装饰用铝材铝合金因其良好的抗蚀性、足够的强度、优良的工艺性能和焊接性能，主要广泛用于建筑物构架、门窗、吊顶、装饰面等。

如各种建筑门窗、幕墙用铝型材、铝幕墙板、压型板、花纹板、彩色涂层铝板等。

七、电子家电用铝材主要用于各种母线、架线、导体、电气元件、冰箱、空调、电缆等领域。

3.热处理工艺1）快速退火：加热温度350～410℃，随材料有效厚度的不同，保温时间在30～120min之间，空气或水冷。

2）高温退火：加热温度350～500℃，成品厚度≥6mm时，保温时间为10～30min、<6mm时，热透为止，空气冷。

6061铝合金水冷板扩散焊工艺及其焊接性能李琪;刘凤美;侯斌;秦红波;戴宗倍【摘要】为探讨铝合金水冷板扩散焊工艺,采用真空扩散焊的方法焊接6061铝合金.试验中用万能试验机测试焊接接头的抗拉强度,用光学显微镜分析焊后接头的显微组织.在焊接温度530℃、保温时间7h和焊接压力3.5 MPa的条件下,扩散焊接头的抗拉强度达到最大值137.3MPa;扩散焊水冷板在2 MPa、保压1h的情况下水压检测无泄漏,铝合金变形量不大于0.5％.采用真空扩散焊工艺实现了6061铝合金水冷板的可靠焊接.【期刊名称】《材料研究与应用》【年(卷),期】2018(012)004【总页数】5页(P303-307)【关键词】6061铝合金;扩散焊接;显微组织;抗拉强度;水冷板【作者】李琪;刘凤美;侯斌;秦红波;戴宗倍【作者单位】广东省焊接技术研究所(广东省中乌研究院)广东省现代焊接技术重点实验室,广东广州510650;广东省焊接技术研究所(广东省中乌研究院)广东省现代焊接技术重点实验室,广东广州510650;广东省焊接技术研究所(广东省中乌研究院)广东省现代焊接技术重点实验室,广东广州510650;广东省焊接技术研究所(广东省中乌研究院)广东省现代焊接技术重点实验室,广东广州510650;广东省焊接技术研究所(广东省中乌研究院)广东省现代焊接技术重点实验室,广东广州510650【正文语种】中文【中图分类】TG457.14散热器作为提高能源利用率的主要设备之一，被广泛用于汽车、雷达、集中供暖、机械等领域[1].铝合金高效水冷板是一种单流体散热器，散热系数高，可高效冷却功率器件、印制板组装件及电子机箱等，在电子设备热控制技术中的应用得到了诸多关注[2].复杂的腔体结构使其在传统焊接过程中极易产生微小的通道堵塞、变形等问题[3-4].因此，其焊接方法的选择与研究对强化电子设备热控制技术、提高能源利用率具有重要意义[5].扩散焊是指在一定温度和压力下，被焊的两个工件原子之间的电子相互作用并相互迁移，形成相应的共价键、离子键或金属键，最终形成较为牢固的焊接接头的过程.扩散焊具有焊接质量好、零件变形小、可焊接大面积接头等优点，目前已经广泛应用于同种或异种金属之间的焊接，如Al/Al，Al/Mg，Ti/钢等[6-8].本文讨论了真空扩散焊接工艺参数(焊接温度、焊接压力和保温时间)对焊接接头性能的影响，研究了6061铝合金扩散焊接工艺与性能之间的关系，并在最优工艺参数下实现了6061铝合金水冷板的可靠性连接.1 试验材料与方法试验材料为6061铝合金，通过线切割将铝合金棒材切割成Φ15 mm×40 mm的圆棒.在焊接前将铝合金试样依次用800号、1000号、1200号、2000号SiC砂纸打磨，以去除铝合金表面氧化膜.然后用酒精或丙酮超声清洗10 min，再用无尘布擦干铝合金表面.最后将其置于真空扩散炉中，在一定的焊接温度、焊接压力和保温时间下进行真空扩散焊接.本试验的焊接工艺为：焊接温度490～540 ℃，保温时间3～9 h，焊接压力0.5～4.5 MPa.通过万能试验机(GP-TS2000)测试焊后铝合金对焊样品的拉伸强度，拉伸试样为Φ15 mm×40 mm棒材对焊件.焊后试样经切割、镶嵌、抛光，并用化学腐蚀液腐蚀后，制备成所需金相试样.腐蚀液配方为：V(HF)∶V(HCl)∶V(HNO3)∶V(H2O3)=2∶3∶5∶10.使用光学显微镜观察焊接接头的金相组织.2 试验结果及讨论2.1 焊接温度对接头抗拉强度的影响在保温时间为7 h、焊接压力为3.5 MPa的条件下，焊接温度对铝合金焊接接头抗拉强度的影响如图1所示.由图1可知，随着焊接温度的升高，铝合金扩散焊接头的抗拉强度先增大后减小.当焊接温度为530 ℃时，焊接接头的抗拉强度达最高值137.3 MPa.当焊接温度较低时，6061铝合金母材的塑性变形能力较差，母材中的元素相互扩散能力较弱，界面处未能形成良好的微观接触，此时焊缝区域的相互接触面积较小，焊缝处存在大量未焊合区域，导致焊接接头的抗拉强度较低.随着焊接温度的升高，母材的塑性变形能力增大，对焊母材间元素相互扩散能力迅速增强.扩散接合界面附近的Al原子随温度升高，其获得的能量更高，在界面附近的元素扩散地更充分，形成了良好的扩散键，使焊接接头的抗拉强度提高.进一步提高焊接温度，焊接接头的抗拉强度反而有所下降.这是因为虽然温度的提高能使元素间的互扩散加快，形成良好的对焊接头，但是焊接接头处，因温度升高，界面处晶粒长大，焊接区域接头界面处附近的组织也逐渐粗大，过大的晶粒尺寸反而导致扩散焊界面处的抗拉强度降低[6,8].图1 焊接温度对焊接接头抗拉强度的影响Fig.1 The effect of bonding temperature on the tensile strength of welded joints2.2 焊接压力对接头抗拉强度的影响在焊接温度为530 ℃和保温时间为7 h的条件下，铝合金扩散焊接头的抗拉强度与焊接压力之间的关系曲线如图2所示.由图2可知，当焊接压力为0.5 MPa时，扩散焊接头的抗拉强度仅为42.3 MPa.随着焊接压力的增加，焊接接头的抗拉强度提高.当焊接压力低于3.5 MPa时，抗拉强度提高幅度较大.当焊接压力从3.5 MPa 增加到4.5 MPa时，焊接接头的抗拉强度提高幅度不大，仅提高4.5 MPa.在焊接温度530 ℃、保温时间7 h和焊接压力4.5 MPa的条件下，铝合金的变形量为7%～8%.在保证焊接接头变形不大的前提下，选择最佳焊接压力为3.5 MPa.施加一定的焊接压力能使焊接母材的表面产生微观变形，破坏母材表面的氧化膜，增加界面位错密度，促进焊缝界面原子间扩散，抑制界面孔隙的形成[6,9,10].但是当焊接压力增加到一定值后，继续增加焊接压力对改善焊接接头性能的作用不是非常明显，而且过大的焊接压力会增加焊接接头的变形，对焊件产生不利影响.图2 焊接压力对焊接接头抗拉强度的影响Fig.2 The effect of bonding pressure on the tensile strength of welded joints从再结晶成核和生长阶段的能量理论来看，当焊接压力较小时，成核所需的能量大于晶粒生长所需的能量，导致再结晶发生时形核的数量并不多，而此时晶粒却快速长大，进而形成较大的再结晶晶粒.当焊接压力较大时，成核所需的能量小于晶粒生长所需的能量，此时更容易成核，并且成核数目较多时，晶粒只需在较小幅度长大，便会发生相互间阻碍，使得再结晶晶粒变小[11-12].因此，在其他工艺条件恒定的情况下，焊接压力的增加导致再结晶晶粒变小.2.3 保温时间对接头抗拉强度的影响在焊接温度530 ℃和焊接压力3.5 MPa的条件下，保温时间对铝合金扩散焊接头抗拉强度的影响如图3所示.从图3可知，当保温时间为3 h时，焊接接头的抗拉强度为56.7 MPa.随着保温时间延长，焊接接头的抗拉强度先增加后减小.在保温时间为7 h时，接头抗拉强度达到最大值137.3 MPa.在扩散焊接的过程中，延长保温时间可使界面元素充分地扩散，有利于焊接接头组织与成分的均匀化.保温时间较短时，界面原子间扩散不充分，不能形成广泛的原子间结合，因此接头的剪切强度较低.但保温时间过长会导致晶粒长大，使接头的抗拉强度降低.2.4 焊接接头的显微结构图4为6061铝合金扩散焊接接头的金相组织照片.从图4(a)-4(c)可看出，当焊接温度较低或焊接压力较小、保温时间较短时，在焊接区域均存在一条相对明显的焊缝，此时没有共有晶粒，表明两个被焊试样之间的原子扩散并不充分.随着焊接温度、焊接压力、保温时间的增加，焊接接头的焊缝明显变细甚至部分区域消失.从图4(d)可以看出，两个焊件之间的焊缝已经不明显，焊缝的大部分区域已经消失，焊缝区域类似于基体晶界，而且没有孔洞，存在大量的共有晶粒，结合良好.图3 保温时间对焊接接头抗拉强度的影响Fig.3 The effect of holding time on the tensile strength of welded joints图4 6061铝合金扩散焊接头的组织(a)490 ℃×3.5 MPa×7 h；(b)530 ℃×0.5 MPa×7 h；(c)530 ℃×3.5 MPa×3 h；(d)530 ℃×3.5 MPa×7 h Fig.4 Microstructure of diffusion welded joint of 6061 aluminium alloy3 水冷板扩散焊工艺3.1 水冷板焊前处理及焊接工艺参数水冷板试样是由6061铝合金制成，试验用夹具是由304不锈钢制成，焊前在水冷板试样与夹具的接触面涂覆一层氧化铝阻焊剂.焊前水冷板需经以下处理：① 用丙酮清洗，以去除水冷板试样表面的污物；②依次用800号、1000号、1200号、2000号SiC砂纸水洗打磨；③ 用丙酮超声清洗10 min；④ 吹干，备用.扩散焊工艺参数为焊接温度530 ℃、保温时间7 h和焊接压力3.5 MPa.3.2 水冷板焊后性能图5为水冷板焊前与焊后的形貌图.对焊后水冷板试样的尺寸及保压性能进行测试，测试结果列于表1.图5 水冷板焊接前后的形貌图(a)焊前；(b)焊后Fig.5 Pre-welding and post-welding morphology of water-cooled plate(a)pre-welding；(b)post-welding图5(b)显示，经过真空扩散焊的6061铝合金水冷板，表面仍保持铝的金属光泽，无氧化；焊缝均匀致密，水冷板变形量不高于0.5%.经过2 MPa水压试验，无渗漏现象，耐压性能符合产品的设计要求.表1 焊后水冷板的测试结果Table 1 Test results of water cooling plate after welding样品上盖板下压深度冷板整个平面度上盖板槽边缘变形量水流通测实验水压测试焊后冷板≤0.5mm(铝合金变形量0.5%)≤0.5mm(铝合金变形量0.5%)小于1mm水流通过并未堵塞2 MPa水下保持1 h不漏水4 结论(1)随着焊接温度升高或保温时间的延长，焊接接头的抗拉强度先增加后减小.焊接温度、保温时间及焊接压力的增加，有利于焊接接头的焊缝变薄，甚至一些焊缝区域消失，焊缝区域存在大量的共有晶粒.(2)在焊接温度530 ℃、保温时间7 h和焊接压力3.5 MPa的条件下，扩散焊接头的抗拉强度达到最大值137.3 MPa；在扩散焊工艺参数相同的条件下，焊后水冷板经2 MPa、保压1 h的水压检测无泄漏，铝合金变形量不高于0.5%，满足产品的使用性能要求.【相关文献】[1] 寿业亭. 大型钢铁企业汽轮机余热用于集中供暖的技术改造与运行分析[D]. 济南：山东建筑大学, 2014.[2] 孙蕾. 水冷基板散热器冷却电力机车电器元件研究[D]. 大连：大连交通大学， 2014.[3] 赵雷. 射频模块微小通道散热特性及工艺分析[D]. 成都：电子科技大学, 2015.[4] 马世岩，徐国强，邓宏武，等.微小通道在叶片冷却结构中的应用研究[J].航空动力学报，2009，24(9):1989-1993.[5] 梁字辉.表面处理技术强化CPU散热器性能研究[D]. 广州：华南理工大学， 2011.[6] 颜景润，任玉灿，吴伟静，等.扩散焊工艺对7075铝合金焊接接头性能的影响[J].热加工工艺，2014(9):219-220.[7] 陶艳花.汽车用铝合金扩散焊接工艺与性能研究[J].热加工工艺，2014(5):216-217.[8] LIU P，LI Y，GENG H, et al. A study of phase constitution near the interface of Mg/Al vacuum diffusion bonding[J]. Materials Letters, 2005, 59(16):2001-2005.[9] 付延飞.低合金高强钢的焊接[J].矿山机械，2004(10):80-80.[10] 孙路路.挤压态AZ61镁合金/7075铝合金异种金属扩散焊接研究[D].太原：太原理工大学，2013.[11] 李维伟.5083铝合金扩散焊接工艺研究[D].南京：南京航空航天大学，2007.[12] LEE C S，LI H，CHANDEL R S.Vacuum-free diffusion bonding of aluminium metal matrix composite[J].Journal of Materials Processing Tech，1999，89：326-330.。

6061铝合金中温钎焊接头组织与性能
6061铝合金是铝系合金中应用非常广泛的一种，由于它容易加工、成本低廉、加工精度好及其各种特性优越，使其在航空、汽车、电子等行业有着重要的用途。

6061铝合金的焊接也是它的工艺处理的一部分，中温钎焊接是它的一种焊接方法，常用于中小尺寸的焊接接头。

由于6061铝合金具有较高的硬度和硬化深度，因此对于中温钎焊接接头组织形成情况的影响需要重点考虑。

一般而言，中温钎焊接接头的焊接温度为450~550℃，因此，6061铝合金的中温钎焊接接头的组织构成一般会发生变化。

一般来说，6061铝合金在焊接中温度范围内形成的焊接接头组织，其主要构成者是融化还原和熔渣的析出体质。

熔渣的析出体质主要由溶解态铝、铝镁合金和部分铜等组成。

由于6061铝合金具有较高的温度硬化深度，因而产生了这种焊接接头组织。

此外，6061铝合金焊接接头除了组织结构相关的影响外，其性能也会受到一定程度的影响。

一般而言，中温钎焊接接头易于形成熔穿、熔渣内晶等缺陷，但通过合理的控制工艺可以得到接近原材料的强度，它可以满足6061铝合金的工程实际需要。
