泵站选型、水头损失及安装高程计算书

  • 格式：docx
  • 大小：25.05 KB
  • 文档页数：4

项家灌溉泵站位于赵家坪左岸堤桩号ZZ1+727处，该泵站自常
山港提水灌溉，设计灌溉面积为1500亩，设计提水流量为0.15m3/s。
根据赵家坪左岸堤的布置，防洪堤建成后，项家灌溉泵站已位于河道
内，因此需将该泵站拆除并异地重建。
1）泵站布置
根据地形特点及规划堤防布置，新建泵房移至原泵站北侧约
100m处，赵家坪左岸堤桩号ZZ1+725背水坡坡脚以外约1.5m处，
泵房尺寸4.5×3.5m，室内地面高程88.20m。
泵站进水池布置于防洪堤迎水坡坡脚，尺寸3×3.5m，进水池底
板高程为81.60m；泵站进水管约50m，公称直径为300mm，采用焊
接钢管，壁厚为6mm，在转弯处设C20砼镇墩；泵站出水池位于泵
房北侧，尺寸为2×3m，与原泵站出水渠相接，出水池底板高程为
86.40m；泵站出水管长约6m，公称直径为300mm，采用焊接钢管，
壁厚为6mm。
2）水泵选型及安装高程确定
（1）泵站总扬程
净扬程：泵站设计提水水位为84.00m，出水池设计水位87.6m，
泵站净扬程为3.6m。
（2）管路水头损失

①出水管沿程水头损失hf：
对焊接钢管道，采用经验公式计算管路沿程水头损失。
3/162
22
1635.6dLQnhf


式中hf-------沿程损失，m
n------- 管道糙率，钢管糙率取0.012；
d-------管道计算内径，m，出水管道管径选择0.30m；
Q------管道流量，m3/s ，取Q=0.15m3/s；
L------出水管长度，m，取L=6m。
2222
216/3216/3
6.35166.35160.0120.1560.120.3fnQLhd




m

②出水管局部水头损失hj：
弯管2个，ζ1＝0.26；
闸阀1个，ζ2＝1.20；
出水管1个，ζ3＝1.00；
ξ局= ξ1+ξ2+ξ
3
=0.26+1.2+1=2.46

则hj=(ξ局v2)/2g =2.46×1.52/(2×9.8) =0.28m

③进水管沿程水头损失hf：
采用海曾－威廉公式计算进水管沿程水头损失hf＇：
h f＇＝87.4852.1h852.1q67.10jdClil
式中hf＇----进水管沿程损失，m
l-------- 管段长度，m，进水管长度约为50m；
d-------管道计算内径，m，进水管道管径选择0.30m；
q------管道流量，m3/s ，取q=0.15m3/s；；
Ch----海澄―威廉系数，对应管道，取值145。
计算得：h f＇＝0.56m。
④进水管局部水头损失hj＇：
hj＇＝Σζi×Vi2/2g
进口部分各构件局部阻力系数如下：
进水口1个，ζ1＝0.65；
弯管3个，ζ2＝0.39；
异径管1根，ζ3＝0.01；
底阀1个，ζ4＝5.2；
滤网1个，ζ5＝2.5；
则：hj＇＝（0.65+0.39+0.01+5.2+2.5）×1.02/2g＝0.45m。
⑤水管总水头损失H：
H＝hf+hj +hf＇+hj＇＝0.12+0.28+0.56+0.45=1.41m。
⑤泵站总扬程：
泵站总扬程＝泵站净扬程+管路水头损失
=3.6m+1.41m=5.01m
（3）水泵选型

在不减小原泵站提水规模的前提下，对新建泵站进行水泵选型。
查看水泵产品样本，根据选型原则，初选型号为250HW-18.5混
流泵一台，配备Y2系列-18.5kw电机1台，水泵额定流量为0.15m3/s，
额定扬程8m，必需气蚀余量4m。
（4）水泵安装高程确定
根据计算进水管总水头损失为： h＝ hf＇+hj＇＝0.56+0.45=1.01m。
①计算水泵安装高度Hx：
Hx＝10.0-hx-[ NPSHr]
则：Hx＝10.0-hx-[ NPSHr]＝10.0-1.01-(4+0.5)=4.49m。
②计算水泵安装高程H泵安：

H泵安＝H提水位+Hx
则：H泵安＝84.00+4.49=88.49m。结合现场实际地形情况并考
虑一定富余，水泵安装高程适当降低。
水泵安装高程H泵安取88.40m。

合集下载

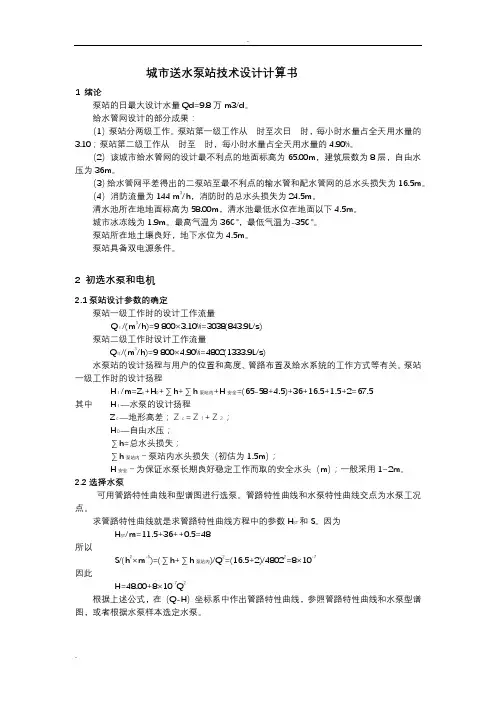

水泵设计计算书参照

水泵设计计算书参照

城市送水泵站技术设计计算书1 绪论泵站的日最大设计水量Qd=9.8万m3/d。

给水管网设计的部分成果：（1）泵站分两级工作。

泵站第一级工作从时至次日时，每小时水量占全天用水量的3.10；泵站第二级工作从时至时，每小时水量占全天用水量的4.90%。

（2）该城市给水管网的设计最不利点的地面标高为65.00m，建筑层数为8层，自由水压为36m。

（3）给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为16.5m。

（4）消防流量为144 m3/h，消防时的总水头损失为24.5m。

清水池所在地地面标高为58.00m，清水池最低水位在地面以下4.5m。

城市冰冻线为1.9m。

最高气温为36℃，最低气温为-35℃。

泵站所在地土壤良好，地下水位为4.5m。

泵站具备双电源条件。

2 初选水泵和电机2.1泵站设计参数的确定泵站一级工作时的设计工作流量QⅠ/(m3/h)=9 800×3.10%=3038(843.9L/s)泵站二级工作时设计工作流量QⅡ/(m3/h)=9 800×4.90%=4802(1333.9L/s)水泵站的设计扬程与用户的位置和高度、管路布置及给水系统的工作方式等有关。

泵站一级工作时的设计扬程HⅠ/m=Z c+H0+∑h+∑h泵站内+H安全=(65-58+4.5)+36+16.5+1.5+2=67.5其中 HⅠ—水泵的设计扬程Zｃ—地形高差；Ｚｃ=Ｚ１+Ｚ２；H０—自由水压；∑h=总水头损失；∑h泵站内－泵站内水头损失（初估为1.5m）；H安全－为保证水泵长期良好稳定工作而取的安全水头（m）；一般采用1~2m。

2.2选择水泵可用管路特性曲线和型谱图进行选泵。

管路特性曲线和水泵特性曲线交点为水泵工况点。

求管路特性曲线就是求管路特性曲线方程中的参数H ST和S。

因为H ST/m=11.5+36++0.5=48所以S/(h2×m-5)=(∑h+∑h泵站内)/Q2=(16.5+2)/48022=8×10-7因此H=48.00+8×10-7Q2根据上述公式，在（Q-H）坐标系中作出管路特性曲线，参照管路特性曲线和水泵型谱图，或者根据水泵样本选定水泵。

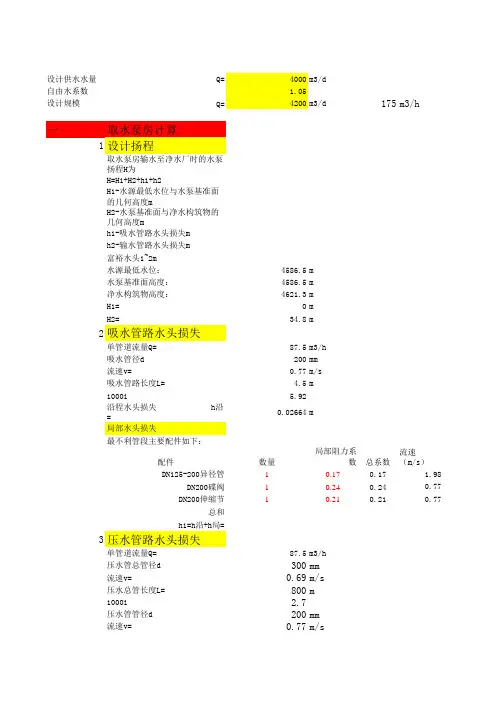

取水泵站计算书
