电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1. 裸电线2.绕组线3. 电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1. 导体传导电流的物体, 电线电缆的规格都以导体的截面表示2. 绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电（线）缆工作电流计算公式：单相I=P 宁(U x cos ①)P-功率(W);U-电压(220V);cos①-功率因素(0.8);1- 相线电流(A)三相I=P - (U X 1.732 X cos ①)P-功率(W);U-电压(380V);cos①-功率因素(0.8);I- 相线电流(A)一般铜导线的安全截流量为5-8A/ 平方毫米，铝导线的安全截流量为3-5A/ 平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化，在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级，如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电（线）缆类型线缆规格型号含义: 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
**集团**化工有限责任公司8×40.5MVA电石工程110KV及10KV电缆选型计算书设计：甘孝文计算：甘孝文**天晟**有限公司2011年11月1日一、110KV电缆选型计算1 设备运行环境条件及电力系统情况注：爬电比距指设备外绝缘的爬电距离与系统最高电压之比。
1.2电力系统情况a、额定工作电压：Uo/U，64/110 kV；b、最高工作电压：Uom/Um，72/126 kV；c、额定频率：50Hz；d、接地方式：中性点直接接地；e、系统短路电流：18.93kA （根据***电力勘测设计院提供的《**集团**化工电石项目配套110KV变电站初步设计说明书》和《**集团**化工有限责任公司***氯碱综合利用工程供电方案研究》中电气部分短路电流计算值）。
1.3 敷设条件、安装位置及环境a、电缆直接敷设在桥架上，排列方式为品字形。
b、敷设方式为机械牵引敷设。
c、最小弯曲半径：敷设安装时： 20 倍电缆平均外径；电缆运行时： 15 倍电缆平均外径；d、导体运行温度：长期正常运行90℃；短路（最长时间5s）250℃。
e、金属外护层接地方式：GIS端直接接地，变压器端保护接地。
f、电缆户内终端垂直安装在支架上，GIS终端垂直安装在GIS屋内配电装置室内。
2.电缆截面选型：2.1 最大运行电流计算(按过负荷30%计算)=276.33A2.2 短路电流校验110KV电缆最大绝热短路电流(1S)的计算：=34.3KA厂家提供的YJLW03-64/110kV-1×240mm2电缆资料其空气中载流量在品字形敷设在电缆桥架中时为570A，电缆导体1秒热短路电流：34.7 kA。
110KV电力电缆要求其热短路电流大于系统短路电流。
2.3电缆选型根据GB/T 11017.2-2002《额定电压110KV交联聚乙烯绝缘电力电缆及附件》附录C的电缆使用环境选择交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆。
结论：根据以上计算和电缆的选型要求YJLW03-64/110kV-1×240mm2电缆完全满足本工程要求。

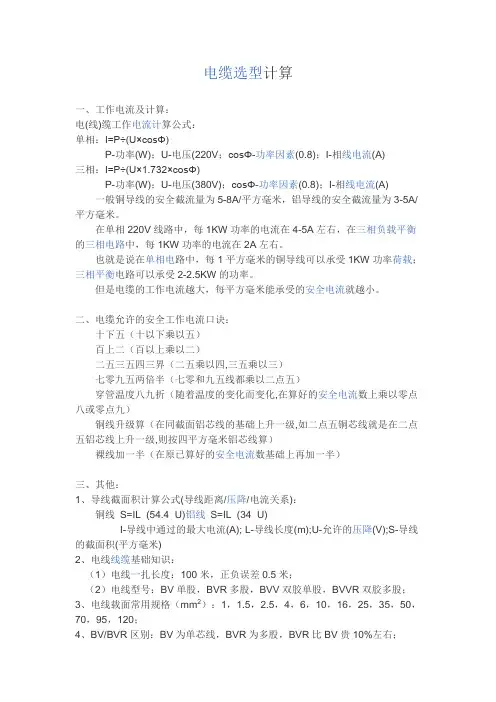

电缆选型计算一、工作电流及计算：电(线)缆工作电流计算公式：单相：I=P÷(U×cosΦ)P-功率(W)；U-电压(220V；cosΦ-功率因素(0.8)；I-相线电流(A)三相：I=P÷(U×1.732×cosΦ)P-功率(W)；U-电压(380V)；cosΦ-功率因素(0.8)；I-相线电流(A) 一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
二、电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、其他：1、导线截面积计算公式(导线距离/压降/电流关系)：铜线S=IL÷(54.4×U)铝线S=IL÷(34×U)I-导线中通过的最大电流(A); L-导线长度(m);U-允许的压降(V);S-导线的截面积(平方毫米)2、电线线缆基础知识：（1）电线一扎长度：100米，正负误差0.5米；（2）电线型号：BV单股，BVR多股，BVV双胶单股，BVVR双胶多股；3、电线载面常用规格（mm2）：1，1.5，2.5，4，6，10，16，25，35，50，70，95，120；4、BV/BVR区别：BV为单芯线，BVR为多股，BVR比BV贵10%左右；5、BVR比BV的好处：a水电施工方便。
弱电线缆选型及用量计算方法综合布线系统水平子系统，线缆用量计算方法电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。
上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。
主干子系统，铜线缆用量计算方法电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度电缆需要轴数= IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。
大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。
100对大对数电缆一般不要选择，因施工较困难。
主干子系统，光缆用量计算方法光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。
光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。
有线电视系统星型布线计算法此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。
