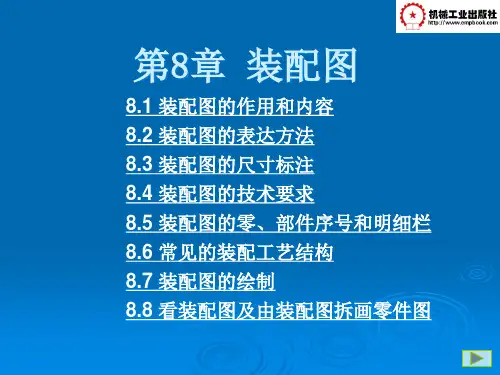

第8章 装配图
8.1 装配图的作用和内容 8.2 装配图的表达方法 8.3 装配图的尺寸标注 8.4 装配图的技术要求 8.5 装配图的零、部件序号和明细栏 8.6 常见的装配工艺结构 8.7 装配图的绘制 8.8 看装配图及由装配图拆画零件图
8.1 装配图的作用和内容
8.1.1装配图的作用 8.1.2 装配图的内容
1．选择主视图 主视图的选择应符合它的工作位置，尽可能反映机器或
部件的结构特点、工作原理和装配关系，主视图通常采用剖 视图以表达零件的主要装配干线。
2．选择其他视图
分析主视图尚未表达清楚的机器或部件的工作原理、装配 关系和其他主要零件的结构形状，再选择其他视图来补充主视 图尚未表达清楚的结构。
8.7.4 画装配图的步骤
和使用等方面的要求。
4. 零件序号、 根据生产组织和管理工作的需要，应对装配图中的组成零件
明细栏和标题 编写序号，并填写明细栏和标题栏，说明机器或部件的名称、
栏
图号、图样比例以及零件的名称、材料、数量等一般概况。
零件序号、 明细栏和标 题栏 一组视图
必要的尺寸
技术要求
8.2 装配图的表达方法
8.2.1 规定画法 8.2.2 特殊表达方法
8.2.1 规定画法
在装配图中为了易于区分不同的零件，并便于清晰地 表达出各零件之间的装配关系，在画法上有以下规定：
1. 接触面和配合面的画法 2. 剖面线的画法 3. 实心零件和螺纹紧固件的画法
两面有间隙
两面配合
两面接触
压盖螺母
填料压盖 填料
轴 阀体
8.2.2 特殊表达方法
拆卸画法
沿零件的 结合面剖 切画法
表示机器或部件中零件之间装配关系和工作精度的尺寸。

阀杆
压盖
填料
填料
阀体
阀体
（a）
41
（b）
§8—6 部件测绘和装配图画法
一、部件测绘 部件测绘可按下述步骤进行。 1．对部件全面了解和分析 2．拆卸部件 3． 画装配示意图 4． 画零件草图
42
二、装配图的画法 (一)拟定表达方案
表达方案包括选择主视图、确定视 图数量和表达方法：
1．选择主视图 2．确定其他表达方法和视图数量
部件相连接时所需要的尺寸，就是安装尺寸。 五、其他重要尺寸
它是在设计中经过计算确定或选定的尺寸， 但又未包括在上述四种尺寸之中。这种尺寸在 拆画零件图时，不能改变。
13
§8—4 装配图的零、部件序号及明细栏
装配图上对每个零件或部件都必须编 注序号或代号， 并填写明细栏，以便统 计零件数量，进行生产的准备工作。 同 时， 在看装配图时， 也是根据序号查阅 明细栏，以了解零件的名称、材料和数量 等，有利于看图和图样管理。
18
序号 名
称 数量 材
料附
注
制图 王 光 明 84.10.1 校核 向 中 84.10.4
（部 件 名 称）
1 ：1 共1张 第1张
（校名、 班号）
Hale Waihona Puke （图号）19
序 号
代
号
名
称
数 量
材
料
单位 总计
备注
重量
（标题栏）
20
§8—5 装配结构
一、接触面与配合面的结构
1．两零件的接触面，在同一方向上只能 有一对平面接触，这样，既保证了零件接触良 好，又降低了加工要求。若要求两对平行平面 同时接触，会造成加工困难，实际上也达不到， 在使用上也没有必要。

20
图 8-7 简化画法
3．展开画法
在传动机构中，为了表示传动关系及各轴的装配关系，可假想用剖切平面按传 动顺序沿各轴的轴线剖开，将其展开、摊平后画在同一个平面上（平行于某一投影 面），如图8-8所示。
21
22
4．假想画法
部件上某个零件运动的极限位置，可用双点画线画出其轮廓，如图8-9所示， 用双点画线画出了扳手的另一个极限位置。
34
图 8-13 明细栏的格式及尺寸
35
8.5 常见的装配工艺结构
8.5.1 接触面与配合面
（1）当两个零件接触时，同一方向上只能有一对接触面或配合面，这样既可 以保证两个零件配合性质和接触良好，又能降低加工要求，如图8-14所示。
36
（a）合理 （b）不合理
（c）合理
（d）不合理
图 8-14 两零件接触面的画法
（e）合理
（f）不合理
37
（2）为了保证孔端面和轴肩端面接触良好，应在孔边处加工出倒角，或在轴 肩处加工出退刀槽，如图8-15所示。
（a）合理
（b）合理
（c）不合理
图 8-15 孔的端面和轴肩端面的画法
38
8.5.2 螺纹紧固件连接结构
（1）在螺纹紧固件的连接中，与紧固件接触的平面应制成沉孔或凸台，这样 既可以减少加工面积，又能够保证接触良好，如图8-16所示。
一张完整的装配图应该包括一组视图、必要的尺寸、技术要求、零部件序号、 标题栏及明细栏等内容，如图8-1所示为球阀装配图。
5
图 8-1 球阀装配图
6
8.1.1 一组图形
用适当的表达方法清楚地表达装配体的工作原理、零件之间的装配关系、连 接方式、传动情况，以及主要零件的结构形状。图8-1采用了全剖的主视图、半剖 的左视图和局部剖的俯视图来表达装配体。

【教学安排】第一结合滑动轴承案例介绍装配图的大体知识，包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等，完成一张由零件图拼画装配图的作业，然后通过铣刀架和球阀介绍看装配图的方式，完成一张由装配图拆画的零件图，最后测绘一套部件的装配图和零件草图，等学习AutoCAD后，在运算机上依照草图绘制零件图。

第一讲装配图的大体知识1．知识要点（1）装配图的作用和内容（2）装配图的视图表达方式（3）装配工艺结构（4）装配图尺寸标注和技术要求（5）装配图上零件的序号和明细栏（6）机械上的常见装置2．教学方式本讲采纳电子挂图介绍装配图上的相关内容，可联系作业进行讲解，重点要把装配图和零件图的区别讲清楚，要和生产实际相结合。

结合作业介绍由零件图拼画装配图的方式和画图步骤。

3．课前预备预备几张以往同窗绘制的装配图、教具模型。

熟悉课件和电子挂图的内容。

4．本讲作业依照零件图画装配图（千斤顶或四通阀）。

5．教学内容装配图的作用和内容装配图的作用装配图是表达机械或部件的图样，通经常使用来表达机械或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。

在产品设计中一样先依照产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在依照装配图进行零件设计，并画出零件图。

在产品制造中装配图是制订装配工艺规程、进行装配和查验的技术依据。

在机械利用和维修时，也需要通过装配图来了解机械的工作原理和构造。

【案例1】滑动轴承图8-1至图8-6为滑动轴承装配图和部份零件的零件图，从装配图上能够了解到滑动轴承的装配关系和装配要求。

图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】图8-2 滑动轴承装配图图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】图8-4 轴承座零件图图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】图8-6 轴承盖零件图装配图的内容一张完整的装配图必需具有以下内容：(1)一组视图画装配图时，要用一组视图、剖视图等表达出机械(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
