建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的，画图时把形体的一半画成剖面图,这样组合而成的投影图叫做（）A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是（）.A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于（）.A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用（）或黑体。

A、隶书Bs长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是（）。

A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2,从图上量得高度5mm,其实际高度是（）. A^ImmBs50mmC>5mmD、IOmm正确答案：D7、给水排水工程图“一一RJ——”表示（）.A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的（）。

A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以（）表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“神”表示。

（）A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是（）。

A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为（）。

A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用（）绘制的。

A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于（）。

建筑工程制图习题集一、简介建筑工程制图是一门关于建筑设计和施工的专业课程，通过学习建筑工程制图，可以了解建筑设计的基本原理和施工流程，培养学生的绘图能力和空间想象力。

本习题集将提供一系列与建筑工程制图相关的练习题，帮助读者巩固和应用所学知识。

二、平面图练习题1. 绘制一栋简单住宅的平面图，包括客厅、卧室、厨房和卫生间等功能区域的布局。

2. 根据给定的土地面积和建筑要求，绘制一个商业综合体的平面图，包括商店、餐厅、写字楼等功能区域的规划。

三、立面图练习题1. 根据给定的建筑物外观照片，绘制一个建筑物的立面图，包括建筑物的外部尺寸和窗户、门等细节。

2. 设计一座公共广场的立面图，包括雕塑、噪音屏障和绿化设施等元素。

四、剖面图练习题1. 根据给定的建筑模型，绘制一个建筑物的剖面图，展示建筑物内部的空间布局和结构。

2. 设计一个典型的教室的剖面图，包括教室内部的座位、黑板和设备布置等。

五、构造图练习题1. 根据给定的建筑结构要求，绘制一个建筑物的钢筋混凝土构造图，包括柱、梁和板等构件的尺寸和布置。

2. 设计一个木质家具的构造图，包括家具的结构连接和细节处理等。

六、装饰图练习题1. 根据给定的室内设计方案，绘制一个房间的装饰图，展示墙面颜色、地板材料和家具等装饰元素的布置。

2. 设计一个公共建筑的室内装饰图，包括墙面装饰、灯光设计和绘画等艺术元素。

七、施工图练习题1. 根据给定的建筑施工要求，绘制一个建筑物的施工图，包括建筑物的标高、轴线和施工要点等。

2. 设计一个道路工程的施工图，包括路面铺设、交通标志和排水设施等。

八、总结通过对建筑工程制图习题的练习，读者可以加深对建筑设计和施工的理解，提高绘图能力和空间想象力。

建议读者反复练习，并结合学习教材和参考资料进行学习，以便更好地掌握建筑工程制图的技巧和方法。

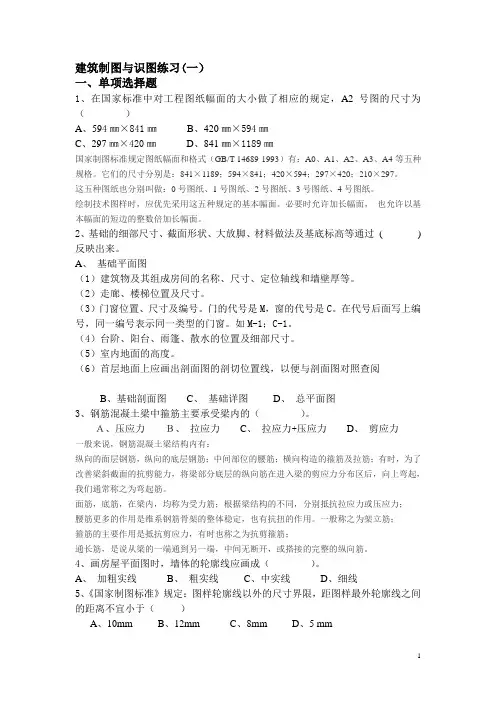

建筑制图与识图练习(一）一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

第一部分判断题（共22题）第1题当采用非接触搭接方式时，搭接钢筋之间的净距不小于25mm。

（）第2题高层建筑箱型，筏型基础后浇带应采用贯通留筋方式。

（）第3题当受拉钢筋端部采用机械锚固措施时，包括附加锚固端头在内的锚固长度：抗震可为0.7La，非抗震可为0.7LaE。

（）第4题内墙竖向分布筋可在任意高度一次性搭接或机械连接也可分批交错搭接，机械连接或焊接。

（）第5题当采用HPB235级钢筋做水平或竖向分布筋时，悬挑墙梁外端及顶部，底部的弯钩端头可不做180°回头钩。

（）第6题抗震底层框架柱纵筋伸入箱机的条件及要求：通入箱基内的框架柱箍筋规格与底层柱相同，其分布间距按箱基墙体水平筋的分部间距；在仅有角筋通入范围采用复合箍，不采用方框箍。

（）第7题板中间支座筋的支座为混凝土剪力墙、砌体墙或圈梁时，其构造不相同（）第8题抗震剪力墙端柱和边缘暗柱的箍筋全层高应为同一间距，不应采用两种间距。

（）第9题剪力墙端柱和边缘暗柱的纵向钢筋直通至构造要求的位置后，所有角筋（指阳角和阴角部位的纵筋）均弯钩15d，光圆钢筋在弯钩端头可不再设回头构造弯钩。

（）第10题暗柱箍筋在墙两侧面与墙水平贯通筋在同一层面，其竖向纵筋与墙竖向贯通筋不在同一层面。

（）第11题墙水平贯通筋弯钩在暗柱角筋后扎入暗柱，弯钩长15d，且不长于墙厚减2倍墙水平筋的混凝土最小保护层厚度。

（）第12题墙边缘暗柱与抗震或非抗震剪力墙边缘暗柱的功能不同，其构造亦不同，不应相互替代。

（）第13题当基础梁，承台梁，基础连梁，或其他类型的基础宽度＞2Ll时，可将锚固钢筋穿越基础后在其连接区域连接。

（）第14题为使钢筋锚固满足受力要求，抗震框架梁纵筋在端支座或中间支座的锚固，应与相邻平行钢筋之间保持净距＜25mm。

（）第15题地下室抗震（一至四级）框架梁：当梁宽≤350mm时，拉筋直径为6mm，拉筋间距为非加密区箍筋间距的2倍。

（）第16题地下室抗震（一至四级）框架梁：当设有多排拉筋时，上下两排拉筋竖向错开设置（梅花），拉筋一端弯钩角度可为135°，另一端＜90°，并轮换调头设置。
