第七章标准件和常用件本章内容:第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形(如三角形、矩形、梯形等)沿一圆柱或圆锥面上的螺旋线运动,在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱(或圆锥)外表面上形成的螺纹称为外螺纹;在圆柱(或圆锥)内表面上形成的螺纹称为内螺纹外螺纹内螺纹(一)螺纹的形成(二)螺纹的要素1、牙型沿螺纹的轴线方向剖切,所得的螺纹的轮廓形状称为螺纹的牙型。
常见的牙型有三角形、梯形、锯齿形等。
2、公称直径螺纹的直径有大径(d 或D )、小径(d 1或D 1)、中径之分。
普通螺纹和梯形螺纹的大径又称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。
与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。
在大径和小径之间,通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。
圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹;由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。
螺纹的线数用n来表示。
单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距,用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程,用L表示。
对于单线螺纹,螺距=导程;对于多线螺纹,P=L/n。
单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。
顺时针旋转时旋进的螺纹称为右旋螺纹;逆时针旋转时旋进的螺纹称为左旋螺纹。
内外螺纹能够旋合在一起的条件是:五个要素必须完全相同。
右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中,螺纹大径用粗实线表示,小径用细实线表示,螺纹终止线用粗实线表示。
在垂直于螺纹轴线的视图中,螺纹大径画成粗实线圆,小径画成3/4细实线圆,螺杆上倒角圆的投影不画。

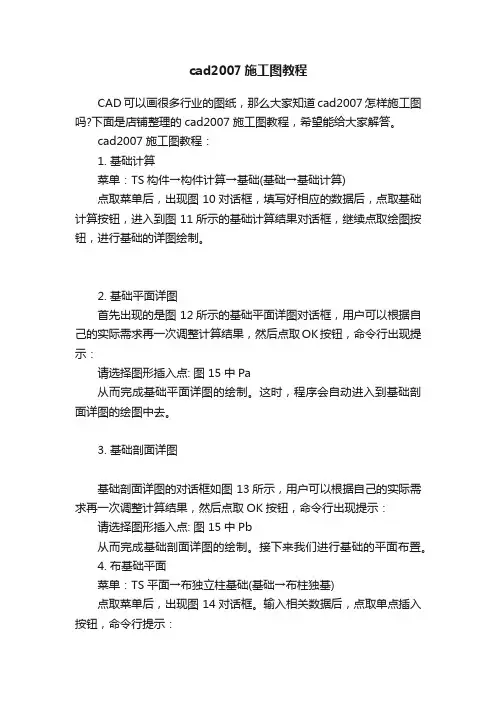

cad2007施工图教程CAD可以画很多行业的图纸,那么大家知道cad2007怎样施工图吗?下面是店铺整理的cad2007施工图教程,希望能给大家解答。
