工程图学基础习题集答案一、选择题1. 工程图学中，第一角投影法与第三角投影法的主要区别是什么？ - A. 投影方向不同- B. 视图数量不同- C. 视图布局不同- D. 投影平面不同答案：A2. 以下哪个不是工程图中常见的视图类型？- A. 前视图- B. 侧视图- C. 俯视图- D. 透视图答案：D二、简答题1. 请简述工程图中尺寸标注的基本原则。
答案：尺寸标注应遵循清晰、准确、一致的原则。
尺寸线应与所标注的线段垂直，尺寸数字应置于尺寸线的上方或旁边，且应避免尺寸线和数字的交叉。
2. 解释什么是剖面图，并说明其在工程图中的应用。
答案：剖面图是一种通过假想的切割面将物体切开，以显示物体内部结构的图形表示方法。
在工程图中，剖面图常用于展示零件的内部结构，以便于设计和制造过程中的理解和交流。
三、绘图题1. 根据所给的三视图，绘制一个简单零件的立体图。
答案：[此处应附上相应的立体图绘制，但由于文本限制，无法展示图形。
]2. 绘制一个带有剖面线的零件剖面图。
答案：[同上，应附上剖面图的绘制，但此处无法展示图形。
]四、综合分析题1. 给出一个复杂零件的多视图，分析其结构特点，并指出可能的制造难点。
答案：[此处应根据具体的多视图进行分析，包括零件的结构特征、尺寸精度要求、材料特性等，以及制造过程中可能遇到的技术难题。
]请注意，以上答案仅为示例，实际的习题集答案应根据具体的习题内容进行编写。
在解答习题时，应注重理论与实践相结合，不断提高自己的空间想象能力和绘图技巧。
工程制图基础试题及答案一、单项选择题（每题2分，共20分）1. 工程制图中，表示物体长度的尺寸单位通常是什么？A. 米B. 厘米C. 毫米D. 千米答案：C2. 在绘制平面图形时，直线的表示方法是什么？A. 虚线B. 点划线C. 实线D. 双点划线答案：C3. 工程制图中，圆的直径通常用什么符号表示？A. ○B. ∅C. ⊕D. ⊙答案：B4. 工程制图中，角度的标注方法是什么？A. 使用直角符号B. 使用度数符号C. 使用弧度符号D. 使用角度符号答案：B5. 在工程制图中，表示物体高度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：B6. 工程制图中，表示物体深度的尺寸通常标注在哪个方向？A. 水平方向B. 垂直方向C. 斜向D. 任意方向答案：A7. 在工程制图中，什么是第一角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：A8. 工程制图中，什么是第三角投影法？A. 从物体的前面看B. 从物体的上面看C. 从物体的左面看D. 从物体的右面看答案：D9. 在工程制图中，什么是正投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：A10. 工程制图中，什么是斜投影？A. 投影线垂直于投影面B. 投影线平行于投影面C. 投影线倾斜于投影面D. 投影线与投影面成任意角度答案：C二、填空题（每题2分，共20分）1. 工程制图中，长度单位通常使用______。
答案：毫米2. 在绘制平面图形时，直线的表示方法是______。
答案：实线3. 工程制图中，圆的直径通常用符号______表示。
答案：∅4. 工程制图中，角度的标注方法是使用______符号。
答案：度数5. 表示物体高度的尺寸通常标注在______方向。
答案：垂直6. 表示物体深度的尺寸通常标注在______方向。
绪论单元测试1【多选题】(10分)我们的课程主要内容包含在图学的哪几个二级学科中？（）A.图学基础理论B.工程图学C.计算机图学D.医学图学2【多选题】(10分)以下哪些属于我们课程主要学习的内容？（）A.射影几何B.机械制图C.画法几何D.制图标准3【单选题】(10分)以下哪一项不是机械图样？（）A.零件图B.外形图C.地图D.装配图4【多选题】(10分)我们的课程要培养的主要能力包括哪几个？（）A.空间思维能力B.使用不同工具绘图的能力C.语言表达能力D.空间想象能力5【判断题】(10分)通过课程的学习应该养成严格遵守国家标准的习惯。
A.错B.对6【判断题】(10分)学习本课程不需要多想、多看、多画。
A.错B.对7【判断题】(10分)智能手机版-助学APP包含虚拟仿真模型。
A.对B.错第一章测试1【判断题】(5分)比例是指图样中图形与其实物相应要素尺寸之比，它适用于各类尺寸。
A.错B.对2【判断题】(5分)尺寸标注中所注尺寸数值为画图尺寸。
A.对B.错3【单选题】(5分)平面图形的尺寸标注正确的是（）。
A.B.C.D.。

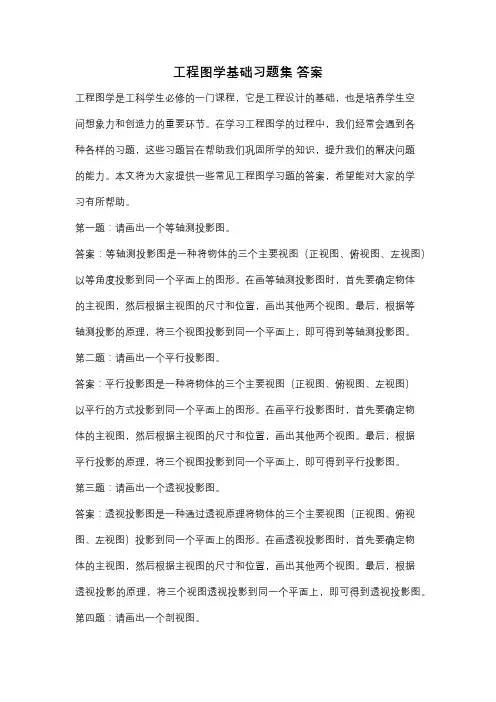

工程图学基础习题集答案工程图学是工科学生必修的一门课程，它是工程设计的基础，也是培养学生空间想象力和创造力的重要环节。
在学习工程图学的过程中，我们经常会遇到各种各样的习题，这些习题旨在帮助我们巩固所学的知识，提升我们的解决问题的能力。
本文将为大家提供一些常见工程图学习题的答案，希望能对大家的学习有所帮助。
第一题：请画出一个等轴测投影图。
答案：等轴测投影图是一种将物体的三个主要视图（正视图、俯视图、左视图）以等角度投影到同一个平面上的图形。
在画等轴测投影图时，首先要确定物体的主视图，然后根据主视图的尺寸和位置，画出其他两个视图。
最后，根据等轴测投影的原理，将三个视图投影到同一个平面上，即可得到等轴测投影图。
第二题：请画出一个平行投影图。
答案：平行投影图是一种将物体的三个主要视图（正视图、俯视图、左视图）以平行的方式投影到同一个平面上的图形。
在画平行投影图时，首先要确定物体的主视图，然后根据主视图的尺寸和位置，画出其他两个视图。
最后，根据平行投影的原理，将三个视图投影到同一个平面上，即可得到平行投影图。
第三题：请画出一个透视投影图。
答案：透视投影图是一种通过透视原理将物体的三个主要视图（正视图、俯视图、左视图）投影到同一个平面上的图形。
在画透视投影图时，首先要确定物体的主视图，然后根据主视图的尺寸和位置，画出其他两个视图。
最后，根据透视投影的原理，将三个视图透视投影到同一个平面上，即可得到透视投影图。
第四题：请画出一个剖视图。
答案：剖视图是一种将物体切割并展开的投影图。
在画剖视图时，首先要确定物体的主视图，然后根据需要将物体进行切割，得到剖面。
接下来，将剖面展开，并根据展开图的尺寸和位置，画出其他两个视图。
最后，根据展开图和其他两个视图，得到剖视图。
通过以上习题的解答，我们可以看出工程图学的基础知识对于解决问题是至关重要的。
熟练掌握工程图学的基本原理和绘图方法，不仅可以提高我们的设计能力，还可以帮助我们更好地理解和交流工程设计的思想和意图。

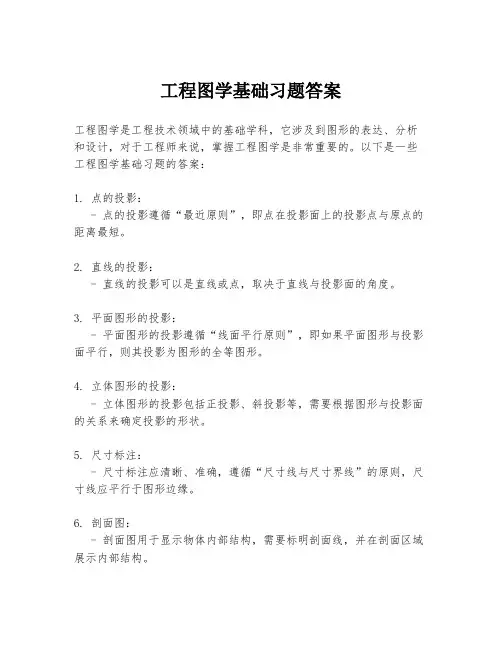

工程图学基础习题答案工程图学是工程技术领域中的基础学科，它涉及到图形的表达、分析和设计，对于工程师来说，掌握工程图学是非常重要的。
以下是一些工程图学基础习题的答案：1. 点的投影：- 点的投影遵循“最近原则”，即点在投影面上的投影点与原点的距离最短。
2. 直线的投影：- 直线的投影可以是直线或点，取决于直线与投影面的角度。
3. 平面图形的投影：- 平面图形的投影遵循“线面平行原则”，即如果平面图形与投影面平行，则其投影为图形的全等图形。
4. 立体图形的投影：- 立体图形的投影包括正投影、斜投影等，需要根据图形与投影面的关系来确定投影的形状。
5. 尺寸标注：- 尺寸标注应清晰、准确，遵循“尺寸线与尺寸界线”的原则，尺寸线应平行于图形边缘。
6. 剖面图：- 剖面图用于显示物体内部结构，需要标明剖面线，并在剖面区域展示内部结构。
7. 轴测图：- 轴测图是一种立体图形的二维表示方法，它通过改变视角来更直观地展示物体的形状。
8. 装配图：- 装配图展示了多个部件如何组合在一起，需要标注部件之间的连接方式和配合尺寸。
9. 焊接图：- 焊接图专门用于展示焊接部位，需要标明焊接类型、焊接顺序和焊接尺寸。
10. 展开图：- 展开图是将曲面图形展开成平面图形的过程，常用于金属加工和包装设计。
在解答工程图学习题时，重要的是理解图形的几何关系和投影规则，这样才能准确地表达和解读工程图。
同时，熟练掌握各种绘图工具和软件也是提高绘图效率和准确性的关键。
请注意，以上答案仅为示例，具体的习题答案需要根据具体的题目要求来确定。
在实际应用中，工程图学习题可能包含更复杂的几何关系和设计要求，需要根据具体情况进行分析和解答。
《工程图学基础》考试答案1.基础结构施工图主要是表示建筑物在相对标高正负0.000以下基础结构的图样。
A.正确B.错误正确答案：A2.建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。
A.正确B.错误正确答案：A3.办公类建筑包含（）A.居住类建筑B.科研类建筑C.体育类建筑D.行政和企业办公房屋正确答案：D4.建筑按照其重要性、规模的大小、使用的要求的不同，分成（）、（）、（）、（）、（）、（）等多个级别。
A.特级、1级、2级、3级、4级、5级B.1级、2级、3级、4级、5级、6级正确答案：A5.图纸的内边框是图框线，图框线的绘制用（）。
A.细实线B.中粗实线C.粗实线D.加粗的粗实线正确答案：C6.建筑模数是建筑设计中选定的（）。
它是（）、（）、（）以及有关（）相互间协调的基础。
A.标准尺寸、建筑物、建筑构配件、建筑制品、设备尺寸B.建筑物、建筑构配件、设备尺寸、标准尺寸、建筑制品正确答案：A7.因为尺上的实际长度只有10mm即1cm，所以用这种比例尺画出的图形尺寸是实物一百分之一，它们之间的比例关系是1：100。
A.正确B.错误正确答案：A8.在正投影图的展开图中，A点的水平投影a和正a’的连线必定（）于相应的投影轴。
A.平行B.倾斜C.垂直D.投影正确答案：C9.一点到某投影面的距离，（）该点在另一投影面上的投影到其相应投影轴的距离。
A.等于B.不等于C.小于D.大于正确答案：A10.投影线互相平行的投影方法称为（）。
A.中心投影法B.平行投影法C.正投影法D.斜投影法正确答案：B11.轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。
A.正等测B.正二测C.水平斜二测D.正面斜二测正确答案：A12.若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。
A.移出断面图B.剖面图C.全剖图D.断面图正确答案：B13.在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。
A.位置B.状态C.颜色正确答案：A14.凡与三个坐标轴平行时的直线尺寸，可在轴测轴上等同量取，与坐标轴平行的直线不能再图上直接量取尺寸，而要先定出该直线的两端点的位置，再画出该直线的轴测投影。
A.正确B.错误正确答案：B15.若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。
A.移出断面图B.剖面图C.全剖图D.断面图正确答案：B16.根据直线上点的投影定比性，判断属于线段上的点的分割线段之比等于其投影之比。
A.正确B.错误正确答案：A17.若点在直线上，则点的各个投影必在直线的各同面投影上。
A.正确B.错误正确答案：A18.侧垂面在任意投影面上的投影积聚为直线。
A.正确B.错误正确答案：B19.平面上的投影面平行线既（）的投影性质，又（）保持（）。
A.具有投影面平行线、与所属平面、从属关系B.投影线段、与所属平面、从属关系正确答案：A20.剖切平面的设置，宜使剖面图能充分显示形体内部的状况，一般应使剖切平面通过形体上的（）（）（）的对称轴线等。
A.孔、洞、槽B.孔、洞、面正确答案：A21.直接作用在建筑的外力统称为荷载，荷载可分为恒荷载和活荷载。
A.正确B.错误正确答案：A22.扩大模数是基本模数的整数倍数。
水平扩大模数基数为3、6、12、15、30、60M，其对应的尺寸分别为（）。
A.30、60、120、150、300、600mmB.300、600、1200、1500、3000、6000mmC.3000、6000、12000、15000、30000、60000mm正确答案：B23.为了满足变形缝两侧结构处理的要求，变形缝处通常设置双轴线。
A.正确B.错误正确答案：A24.影响基础埋深的因素（）。
A.当地气候B.建筑物的荷载大小和性质正确答案：B25.从室内设计地面至基础底面的垂直距离称基础的埋置深度。
A.正确B.错误正确答案：B26.墙体的承重方案有横墙承重、纵墙承重、墙与柱混合承重和（）。
A.地面承重B.纵横墙混合承重正确答案：B27当建筑物上部为墙承重结构，但基础要求埋深较大时，宜采用（）。
A.条形基础B.箱形基础C.桩基础D.独立基础正确答案：D28.建筑物的耐久等级为二级时的耐久年限为（）年。
A.50~100B.5~25C.50~70D.15~25正确答案：A29.圈梁分为钢筋砖圈梁和（）。
A.现浇圈梁B.钢筋混凝土圈梁正确答案：B30.砌块墙与后砌块墙交接处，应沿着墙的高度每（）在水平灰缝内设置钢筋结构。
A.300mmB.400mmC.500mm正确答案：B31.采用较轻质的砌块砌筑隔墙，减轻隔墙自重，如（）、水泥矿渣空心砖等。
A.加气混凝土砌块B.空心砖正确答案：A32.墙面抹灰的总厚度要有一定的要求，外墙抹灰一般为（），内墙为（）。
A.20~25mm，15~20mmB.5~20mm，20~25mmC.20~25mm，15~25mm正确答案：A33.楼板层是建筑物中分隔上下空间的水平承重构件。
A.正确B.错误正确答案：A34.楼地面的设计施工要求必须满足平整、耐磨，防水、隔声、保温、防火，具有经济合理性。
A.足够的强度B.结构安全和正常使用正确答案：A35.雨篷梁为雨篷板的支撑，并兼做门过梁，高度一般不小于（），宽度等于墙厚。
A.200mmB.300mmC.400mm正确答案：B36.锚接是在踏步上预留孔洞，然后将钢条插人孔内，预留孔一般为50mm×50mm，插人洞内至少（），洞内浇注水泥砂浆或细石混凝土嵌固。
A.80mmB.85mmC.90mm正确答案：A37.坡道的坡度与使用要求、面层材料和（）有关。
精选文档A.做法B.施工正确答案：A38.窗的类别有：固定窗、平开窗、上悬窗、下悬窗、立转窗、百叶窗等。
A.正确B.错误正确答案：A39.门樘一般由（）组成。
A.上框、下框B.上框、下框、中横框、下竖框C.上框、下框、中横框、中竖框、边框正确答案：C40.当平屋顶防水层采用二道防水设防,其中应有一道卷材,该屋顶的防水等级为( )。
A.Ⅰ级B.Ⅱ级C.Ⅲ级D.Ⅳ级正确答案：B41.坡屋顶的屋面构造形式有油毡瓦屋面、彩钢板屋面、（）。
A.平瓦屋面B.波形瓦屋面正确答案：A42.基础变形缝结构处理方案有：双墙式、挑梁式、交叉式。
A.正确B.错误正确答案：A43.设防烈度为（），建筑物每增高2m，缝宽在70mm基础上增加20mm。
A.7度B.8度C.9度D.10度正确答案：C44.工业化建筑体系可分为专用体系和（）。
A.合用体系B.通用体系正确答案：B精选文档45.单层工业厂房建筑师工业建筑，所以在设计理念、建筑构造、设备标准、安全要求和投资等诸多方面与民用建筑有很多的区别。
A.正确B.错误正确答案：A46.柱网尺寸不仅在平面上规定者厂房的跨度、柱距的大小，而且还规定着屋架、屋面板等构件的尺寸。
A.正确B.错误正确答案：B47.构成建筑的决定性要素为（）。
A.建筑功能B.物质和技术条件C.建筑艺术形象D.建筑结构正确答案：A48.抗风柱与屋架的连接多为铰接，在构造处理上必须满足以下几点要求（）①水平方向应有可靠的连接，以保证有效地传递风荷载；②在竖向应使屋架与抗风柱之间有一定的相对竖向位移的可能性；③屋架与抗风柱之间一般采用弹簧钢板连接；④厂房沉降大时用螺栓连接A.①②③B.②③④C.以上都对正确答案：C49.建筑平面图中应标明：承重墙、柱的尺寸及定位轴线，房间的布局及其名称，室内外不同地标高，门窗图例及编号，图的名称和比例等。
A.正确B.错误正确答案：A50.用剖切平面在建筑平面图的横向或纵向沿房屋的主要入口、窗洞口、楼梯等位置上将房屋假象垂直地剖开，然后移去不需要的部分，将剩余的部分按某一水平方向进行投影绘制成德图样称为“建筑剖面图”。
A.正确B.错误正确答案：A。
