工程图学复习题及参考答案

工图复习试卷及参考答案全五套中南大学网络教育课程考试复习题及参考答案工程图学一、选择题:1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题:根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是( )13.下列螺纹及螺纹连接画法正确的是( )二、补漏线:1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图:1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图:1(将主视图画成半剖视图，并画出全剖的左视图。

2(将主视图改画成半剖视图，并将左视图画成全剖视图。

(将主视图画成半剖视图，并画出全剖的左视图。

34.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图(可在原图上改，不要的线打“X”)。

8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。

参考答案一、选择题:1.找出符合箭头方向的正确投影。

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

自学检测题一、图纸幅面及格式1.A3图纸幅面尺寸（B×L）是297×420；留装订边的图样，装订边的尺寸是25毫米；非装订边的周边尺寸是5毫米。

2.图框线用粗实线画出。

3.当图样按看图方向放置时，标题栏必在右下角位置。

二、比例1.比例中的两个数值，前面一个表示图样中机件要素的线性尺寸，后面一个表示实际机件相应要素的线性尺寸。

1：2是缩小比例；2：1是放大比例。

2.同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。

三、字体1.国标规定，图样中书写的字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。

其中前两项是单个字的形状结构及笔画提出的要求；后两项则是对字与字之间，行与行之间的排列布置提出的要求。

2.字母和数字有直体和斜体之分，常用的是斜体，其字头向右倾斜，与水平线成75（度）角。

四、图线1.图线宽度分粗、细两种，若粗实线的宽度为b，则细实线的宽度为b/3。

2.同一图样中同类图线的宽度应一样。

3.虚线、细点划线及双点划线的线段和间隔应各自大致相等。

4.绘制园的对称中心线时，圆心应为线段的交点。

5.细点划线和双点划线的首末两端应是线段而不是短划。

6.在较小的的图形上绘制细点划线和双点划线有困难时，可用细实线代替。

五、尺寸注法基本规划1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关（有关，无关）。

2.图样中的尺寸，以毫米为单位时，不需（需，不需）标注计量单位的代号或名称，如采用其他单位，则必须（则必须，也不必）注明相应计量单位的代号或名称。

3.图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

4.机件的每一尺寸，一般只标注一次，并应标注在反应该结构最清晰的图形上。

尺寸数字1.线性尺寸的数字注写的位置，分注在尺寸线的上方和注在尺寸线的中断处两种，一般采用前（前，后）者。

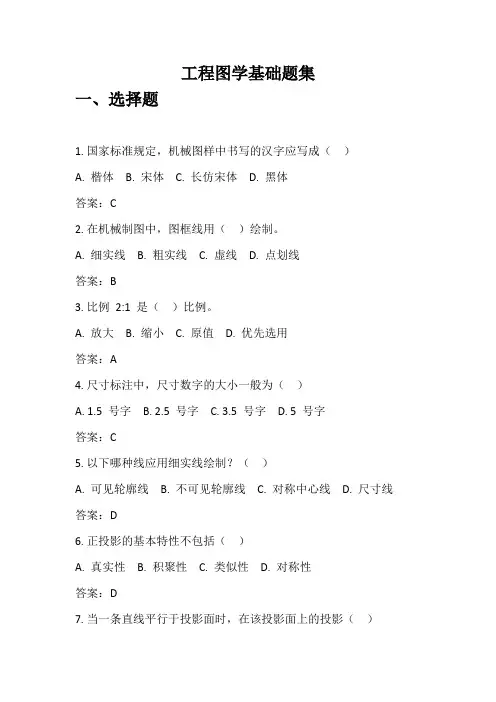

工程图学基础1.用（）水泥石灰砂浆、纸筋石灰膏浆、水泥十字浆等糊状料抹饰于墙体表面，再经加工处理即成。

A.石灰砂浆B.石灰水泥错误正确答案：A学生答案：B2.办公类建筑包含（）A.居住类建筑B.行政和企业办公房屋C.科研类建筑D.体育类建筑正确正确答案：B学生答案：B3.建筑工程图是表达建筑工程设计的重要技术资料，是施工的依据。

A.错误B.正确正确正确答案：B学生答案：B4.办公类建筑包含科研建筑。

A.错误B.正确错误正确答案：A学生答案：B5.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取（）。

A.1000B.20C.100D.50正确正确答案：D学生答案：D6.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为（）。

A.米B.厘米C.根据绘图比例确定D.毫米错误正确答案：D学生答案：B7.图样的比例，应为图形与实物相对应的线性尺寸之比。

1：100是表示（）在图形中按比例缩小只画成（）。

A.100m，1mB.100m，0.1mmC.100mm，10mm错误正确答案：A学生答案：B8.若用一个平行于某一投影面的平面切割某一立体，移去立体的一部分，对剩余部分所作的投影称为（）。

A.移出断面图B.断面图C.剖面图D.全剖图正确正确答案：C学生答案：C9.在正投影图的展开图中，A点的水平投影a和正a’的连线必定（）于相应的投影轴。

A.倾斜B.垂直C.投影D.平行正确正确答案：B学生答案：B10.在生活中我们可以看到光线照射物体在墙面或地面上产生影子，当光线照射角度或广元位置改变时，影子的（）也会随之变化。

A.位置B.颜色C.状态正确正确答案：A学生答案：A11.已知A点的三面投影a、a’、a’’，其中a反映A到（）投影面的距离。

A.H面和V面B.H面和W面C.V面和W面D.所有面错误正确答案：C学生答案：B12.已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）A.点M位于点N正左方B.点M位于点N正后方C.点M位于点N正上方D.点M位于点N正下方错误正确答案：C学生答案：D13.组合体的尺寸包含：（）A.总宽尺寸B.定形尺寸正确正确答案：B学生答案：B14.用圆弧连接直线或圆弧，关键是确定（）A.连接点B.直线的长度C.连接圆圆心和连接点D.连接圆的半径错误正确答案：C学生答案：A15.轴测投影能将一个形体的（）（）（）三个尺寸同时反映在一个图上，图形比较直观。

工程图学_天津大学中国大学mooc课后章节答案期末考试题库2023年1.图示手柄的平面图形，画圆弧的顺序依次为（）。

答案:R15、R10、R50、R12 2.直线CD 为何种位置直线？答案:直线CD 是侧垂线。

3.两平面相交的正确投影是（）。

答案:是a4.下列相贯立体正确的侧面投影是（）。

答案:是a5.正确的全剖视的主视图是（）。

答案:是a6.正确的局部剖视的俯视图是（）。

答案:是b7.下图螺栓连接画法中错误数量是（）（左右对称为1处）。

答案:78.请指出下图中正确的A-A断面图是（）。

答案:是c9.直线与平面相交的正确投影是（）。

答案:是b10.下列表述正确的是（）。

答案:机件的真实大小与所绘图形大小及准确度无关。

图样中所注的尺寸，不另做说明时，均为机件加工完工时的尺寸。

11.属于平面的直线正确的表述为：答案:若直线通过平面内的两个点，则该直线必属于该平面。

若直线通过属于平面内的一点，且平行于该平面内的另一已知直线，则此直线属于该平面。

若直线属于平面，则该直线通过平面内的一点，且平行于该平面内的另一已知直线。

若直线属于平面，则该直线必通过平面内的两个点。

12.换面法正确的表述为：答案:保持空间几何元素的位置不动，设立新的投影面替换旧的投影面。

使空间几何元素对新投影面处于有利于解题的特殊位置，然后求出几何元素在新投影面上的新投影。

13.视图包括( )答案:局部视图向视图斜视图基本视图14.键连接画法正确的是（）。

答案:是c是a15.如下结构中，合理的装配结构是（）。

答案:是a是c是d16.图示两平面的平行.答案:错误17.截交线的基本性质有公有性和平面封闭性。

答案:正确18.相贯线的基本性质有公有性和空间不封闭性（一般情况下）。

答案:错误。

机械工程系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

(10分)二、作平面四边形ABCD 的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，H是徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XHY W 二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，又是，H是答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
