ERDAS
一 、几何处理
采用拟合一次多项式进行影像的几何纠正。过程大概为选取控控制点，解出多项式系数，
对原影像按多项式关系进行纠正，最后进行重采样。
先打开两个视窗，分别将名为tmatlanta.img，panAtlanta.img影像打开，

在主菜单中执行RasterGeomatric Correction
选择Polynomial（多项式法）
选择Existing Viewer（存在的影像）

出现提示对话框，在要链接的图像中单击一下。
选取采样点
进行重采样
打开重采样对话框，选择保存几何处理图像输出的目录

处理完成后点OK
检查
1分别在两个视窗对照
这时可以关闭掉tmatlant.img,在一个新的视窗中打开经过几何处理生成的影像。
先要进行两个影像的链接，执行ViewLink\Unlink ViewsGeografical
在要链接的图像上单击一下。
十字交叉线检查
执行UtilityInquire Cursor
可以用鼠标的拖动来看两幅图上同名点的对应情况
拉帘式检查
在一个视窗中叠加显视（在打开对话框的Raster Options中一定要勾掉Clear Display选项

然后执行UtilitySwipe命令
用鼠标拖动控制按钮就可以像拉窗帘一样进行两幅图的对照
二，图像融合
用到的图像：panAtalanta.img和上面几何处理生成的结果jh.img文件
执行InterpreterSpacial EnhancementResolution Merge
打开如下对话框后采用主分量(Principal Component)，采样方法使用双三次卷积(Cubic
Convolution)或双线性内插法(Bilinear Inerpolation)或用最临近像元法(nearest Neighbor)都行,
并输入刚生成的影像和panAtlanta.img,及输出影像的目录。然后点ok进行融合处理。
处理完成后就可以查看结果

融合后的图像具有两幅图像共有的优点
三、像彩色增强
假彩色增强
在图像视窗中执行RasterBand Conbination
打开这个对话框，可以对各个波段进行颜色的设置

五，模式识别（计算机自动分类）
用到的图像:lnclump.img
有两种方法，一种是监督分类（有先验知识的），一种是非监督分类（没有先验知识的，盲
目进行分类），在软件中先验知识体现为样本文件。即监督分类要有样本文件。
1、监督法分类
（１）先编辑样本文件，依次执行ClassifierSignature Editor.弹出Signature Editor对话框。
（２）在待分类的影像的视窗中执行”AOITools,打开工具箱，如下图
用工具箱中的工具在图像上勾同一种颜色的区域作为一个样本，并用Signature Editor对话框
中的添加按钮添加到表格中。

当把所有的样本添加完毕后，在Signature Editor对话框中执行“FileSave As”，保存sig格
式的样本文件。
关闭上面窗口后，在分类对话框中选择”Supervised Classification”，打开如下窗口输入要处理
影像，输出影像，样本文件(刚保存的样本文件)其中Maximum Likelihood表示最大似然法

下图是监督分类的处理结果。
检验的另一种方法（两个图层，让其中一个的某些地物透明，进行图层间切换显示，即
表现为闪动的样子）
打开图像Incump,img.
在图像lncump.img的视窗上再重叠打开刚分类的结果图像(方法如前面所说得在同一视窗中
重叠显示两张图)。
通过视窗上的RasterAttributes的命令可以打开Attributes对话框，选择Class Properties,可
以对Attibutes对话框表格中各属性的顺序进行调节。
下一步在Attributes对话框中将其中几中地物的透明度设为0(透明度为Opacity,它的值0表
示透明,1表示不透明)。
然后在视窗中执行UtilityFlicker,打开Viewer Flicker对话框，点击Manual Ficker按钮进行
闪烁
这就是最终分别点击鼠标时的效果
2、非监督法分类
在ERDAs软件的主菜单依次执行Classifier->Unspervised Classifier，如下图所示。
弹出非监督分类参数设置的对话框后，设置“Number of class”(要分成的类的个数)为3，
输入要处理的影像lncump,img和监督分类的结果影像保存的目录，点“OK”即可。非监
督分类完成。
再打开一个新视窗，将刚生成的影像进行检查（方法如前面的）
下面的图为分类结果影像。

合集下载

erdasimagine图像基本处理方法

erdasimagine图像基本处理方法

erdasimagine图像基本处理⽅法卫星图像解译制作植被图操作步骤1 卫星图像格式转换及图像裁剪1.1 卫星图像格式转换●运⾏ERDAS IMAGER 8.4软件；●在ERDAS图标⾯板中点击Import图标，进⼊Impot/export对话框（图1），选择⽂件类型和媒介，输⼊⽂件：*h*fst；定义输出⽂件名：*img，点击OK。

图１. 卫⽚格式转换对话框1.2 图像裁剪1.2.1 图像规则裁剪（实⽤于区域图像校正）●在ERDAS图标⾯板中点击Viewer图标，进⼊Viewer窗⼝；●在Viewer窗⼝中点击Filer，按Open，并选择图层类型（Rater Layer），显⽰需要裁剪的图像⽂件；●点击窗⼝菜单条上的Utility项，选择Inquire Box命令，此时，Viewer#1中出现⽩⾊⽅框，右上⾓显⽰⽩⾊⽅框的坐标信息（图2）（暂时不要关闭该信息内容）；图 2 显⽰图像规则裁剪框信息在ERDAS图标⾯板中点击Dataprep图标，选择Dataprep菜单⽬录中的Subset Image 命令，进⼊Subset对话框（图3）；图 3 Subset 对话框●确定需要裁剪的图像⽂件（Viewer#1中显⽰的图像）：*.img；●定义输出⽂件：*.img；●定义输出⽂件：*.img；●点击From inquire box，Map；●设置输出统计忽略零值：Ignore Zero in State；●OK（执⾏图像裁剪）。

1.2.2 图像不规则裁剪（实⽤于区域地图制作）●在ERDAS图标⾯板中点击Viewer图标，进⼊Viewer窗⼝；●在Viewer窗⼝中点击Filer，按Open，并选择图层类型（Rater Layer），显⽰需要裁剪的图像⽂件；●在Viewer#1中将调查地区的边界图层加载其上，点击Vector菜单条下的Tools命令，出现Vector Tools图标⾯板（图4）；图 4 图像不规则裁剪的AOI⽣成●点击⽣成AOI多边形图标，将游标移⾄窗⼝，窗⼝将出现⼗字形游标；●沿调查地区的边界图层，移动游标，点击左键，边界图层边缘将出现宽带多边形线条；●画完边界图层后，打开File菜单，保存AOI图层信息（Save AOI Layer as…）:*.aoi；●OK（关闭所有图像）；●在ERDAS图标⾯板中点击Dataprep图标，选择Dataprep菜单⽬录中的Subset Image 命令，进⼊Subset对话框（图5）；图 5 Subset与Choose AOI对话框●确定需要裁剪的图像⽂件（Viewer#1中显⽰的图像）：*.img；●定义输出⽂件：*.img；●定义输出⽂件：*.img；●设置输出统计忽略零值：Ignore Zero in State；●点击Map，AOI，进⼊Choose AOI对话框（图5）；●选择File，打开*.aoi⽂件名；●OK（执⾏图像裁剪）。

Erdas教案1-基本操作

Erdas教案1-基本操作


（7）栅格菜单操作
栅格菜单操作可对栅格图像数据进行多种 变换处理或属性设置。内容包括：

图像对比度调整。 栅格属性编辑。
Raster 菜单条
Raster 工具条

图像对比度调整 （１）局部线性拉伸 用于对图像局部区域通过分割LUT表进行增强 ，通常将LUT表分为低、中、高三段，然后分 段调整亮度和对比度，可增强阴影区。 视窗菜单条：Raster | Contrast | Piecewise Contrast,打开Contrast Tools对话框。
Histogram Display Options,对选定的直 方图进行设置
Histogram Edit Tools,插入、删除断 点,左、右断点曲线
或点击Start Table Editor,打开LUT表， 直接输入断点数值。

栅格属性编辑 栅格属性编辑功能用于对分类专 题图像进行各种编辑处理，包括 改变分类图斑颜色、设置分类图 斑的透明度、增加栅格属性字段 、生成分类统计报考等 视窗菜单条：Raster | Attributes| Raster Attributes Editor,打开Raster Attributes Editor对话框。
ERDAS
IMAGINE是一个遥感图像处理 体系,主要模块包括：核心模块、图像处 理模块、地形分析模块、数字化模块、 扫描仪模块、栅格GIS模块、硬拷贝模块 、磁带机模块等。
其中图像处理模块又包括增强模块、预
分类模块、分类模块、分类后处理模块 、辐射度纠正模块、几何纠正模块等。
ERDAS的功能体系
Range Specification
Select Color

图像对比度调整。 （2）直方图断点操作。 视窗菜单条：Raster | Contrast | Breakpoints,打开 Breakpoints Editor对话框。
erdas操作指南

erdas操作指南

Erdas9.1操作指南Erdas9.1简介Erdas Imagine v9.1 功能非常强大的遥感图像处理系统，已经发展成为世界上占最大市场份额的专业遥感图像处理软件!ERDAS IMAGINE 9.1作为全球遥感图像处理系统的领头羊ERDAS IMAGINE于2006年下半年推出了其最新的9.1版本，这是ERDAS系统又一重大进展。

它创新性地提出了“企业级”遥感图像处理概念，将图像处理与空间数据管理融合成一体，构成完整的客户/服务器结构的工作流，为您的应用带来全新的体验。

· ERDAS IMA GINE V9.1 AutoSync模块将减轻您繁重的纠正选点工作，使得用于动态监测的不同时相/分辨率精确配准融合工作量大大减小；· 为用户提供了基于Internet/Intranet环境的影像等空间信息共享的工具，可创建自己的三维数字地球，进行沙盘推演，三维浏览查询/检索，分析，飞行，量测等；· 国防等行业解决方案……不管您想做什么，遥感影像（卫星，航空，地面近景）作为对地观测获取地球表面覆盖与结构信息的载体，在地学分析应用领域是不可或缺的信息源。

而如何将地理影像转化为有价值的信息对你成功实施GIS和制图工程又是至关重要的。

目前，在我们周围越来越多的人们能够利用全范围的地理影像产品来提取和使用有价值的信息。

全面的工具箱ERDAS IMAGINE是一套专门为处理影像而设计的，功能丰富的软件工具集。

无论用户是否具备相关的经验或教育背景，都可以应用这一工具集从影像中提取数据。

易于使用ERDAS IMAGINE为用户提供了全面和易于使用的可选的影像处理工具，同时它还简化和改善了用户的工作流。

它同样允许用户用内部功能去完成以前可能需要外包的任务。

ERDAS IMAGINE 是美国ERDAS 公司开发的遥感图像处理系统。

它以其先进的图像处理技术，友好、灵活的用户界面和操作方式，面向广阔应用领域的产品模块，服务于不同层次用户的模型开发工具以及高度的RS/GIS（遥感图像处理和地理信息系统）集成功能，为遥感及相关应用领域的用户提供了内容丰富而功能强大的图像处理工具，代表了遥感图像处理系统未来的发展趋势。

ERDAS的预处理基本操作

ERDAS的预处理基本操作

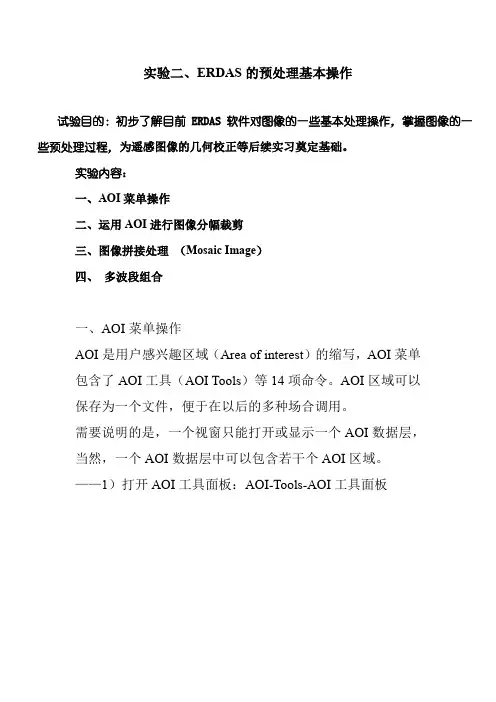

实验二、ERDAS的预处理基本操作试验目的：初步了解目前ERDAS软件对图像的一些基本处理操作，掌握图像的一些预处理过程，为遥感图像的几何校正等后续实习奠定基础。
