《遥感导论》Erdas上机课件1.视窗操作

实验一遥感图像输入/输出、波段组合及视窗操作一、实验目的和要求·掌握遥感图像处理软件erdas的基本视窗操作及各个图标面板的功能；·学习将不同格式的遥感图像转换为ERDAS img格式，以及将ERDAS img格式转换为多种指定的图像格式；·学习如何输入单波段数据以及如何将多波段遥感图像进行波段组合；·掌握在ERDAS系统中显示单波段和多波段遥感图像的方法。

二、实验原理ERDAS IMAGINE 的数据输入和输出功能，允许输入多种格式的数据供IMAGINE使用，同时允许将IMAGINE的文件转换成多种数据格式。

从遥感卫星地面站购得的TM图像数据或其它图像数据，往往是经过转换以后的单波段普通二进制数据文件，外加一个说明头文件，对于这种数据必须按照普通二进制文件来输入，而不能按照ＴＭ图像或SPOT图像输入，另外一般情况下对遥感图像处理都是针对多波段图像进行的，所以需要将单波段图像文件组合成一个多波段的文件。

三、实验内容和步骤实验内容包括五部分：视窗操作；数据输入输出操作；单波段数据的输入；组合多波段数据；数据显示；1、简单的视窗操作：表1.1 图标面板介绍图标命令功能Start IMAGINE Viewer 打开IMAGINE视窗Import/Export 启动数据输入输出模块Data preparation 启动数据预处理模块Map Composer 启动专题制图模块Image Interpreter 启动图像解译模块Image Catalog 启动图像库管理模块Image Classification 启动图像分类模块Spatial Modeler 启动空间建模工具Radar 启动雷达图像处理模块Vector 启动矢量功能模块Virtual GIS 启动虚拟GIS模块表1.2 ERDASIMAGINE图标面板菜单条表1.3 综合菜单命令及其功能表1.4 主菜单命令及其功能表1.5 工具菜单命令及其功能表1.6 实用菜单命令及其功能Convert Annotation toRaster将IMAGINE的多边形注记数据转换成栅格图像文件Create/Update Image Chips 产生或更新栅格图像分块尺寸，以便于显示管理Create Font Tables 以特定的字体生成一幅专题地图Compare Images 打开图像比较对话框，比较两幅图像之间的某种属性Reconfigure Raster Formats 重新配置系统中的栅格图像数据格式Reconfigure Vector Formats 重新配置系统中的矢量图形数据格式表1.7窗口工具功能Open 打开文件Close 关闭上层文件Info 显示文件信息Erase 关闭窗口所有文件Reset Zoom 恢复窗口到Zoom操作前Zoom In 放大两倍显示Zoom Out 缩小两倍显示Measure 量测Inquire Cursor 启动光标查询功能Tools 显示对应上层的工具菜单Profile 启动剖面线工具Select Tool 选择工具Zoom In 放大两倍显示Zoom Out 缩小两倍显示Roam 拖动图像漫游GPS Tool 使图像窗口与GPS接收机同步表1.8 窗口中Utility菜单命令与功能命令功能Inquire Cursor 启动光标查询功能Inquire Box 设置光标查询大小Inquire Color 设置查询光标颜色Inquire Shape 设置查询光标形状Inquire Home 查询光标复位与窗口中心Measure 启动系统量测功能Selector Properties 改变当前查询光标特性Pick Properties 数字化操作中显示坐标数据Blend 混合显示上下两层图像Swipe 卷帘显示上下两层图像Flicker 闪烁显示上下两层图像Enable Hyperlinkｓ允许操作与图像超链接的文件Layer Info 显示窗口上层文件文件信息HFA Info 显示层次数据结构Image Drape 启动三维图像功能VirtualGIS 启动虚拟地理信息系统功能表1.9 View 菜单命令与功能命令功能Arrange Layer 文件显示顺序操作表2.0 AOI 菜单命令与功能表2.1 Raster 菜单命令与功能表2.2 Vector 菜单命令与功能。

实习二、 ERDAS视窗操作和初步进行遥感影像处理一、实习目的初步了解目前主流的遥感图像处理软件 ERDAS 的主要功能模块，熟悉ERDAS视窗操作的基本操作，并能进行初步遥感影像处理，为遥感影像处理、解译制图等后续实习奠定基础。

二、实验内容视窗功能介绍；文件菜单操作；实用菜单操作；显示菜单操作与栅格菜单操作等，以及数据输入/输出。

三、实验要求按实验步骤完成实验，整理完成实验报告（电子版）。

四、实验的基本步骤与过程1、图像文件的显示及缩放第一步：启动程序（Start Program）视窗菜单条：File→open→ RasterLayer→Select Layer To Add对话框。

第二步：确定文件（Determine File）在Select Layer To Add对话框中有File和Raster Option两个选择项，其中File就是用于确定图像文件的，具体内容和操作实例如表1-1。

第三步：设置参数（Raster option）图1-1 参数设置（尝试更改参数，观察影像变化）第四步：打开图像（Open Raster Layer）lanier.img和inlandc.img第五步：图像缩放操作四种缩放显示方式：1)利用窗口工具条中这组图标点击前者可实现放大两倍显示；点击后者可实现缩小两倍显示（以窗口为中心）2)利用窗口工具条中这组图标点击前者可实现放大两倍显示；点击后者可实现缩小两倍显示（以点为中心）3)在窗口菜单条的View下拉菜单选View Zoom4)直接在窗口中点鼠标右键，选Zoom练习：1、分别显示单波段图像TM1～TM7，比较不同波段影像的相似与区别。

2、显示真彩色合成图像（RGB321）、近红外合成（标准假彩色合成）图像（RGB432）和红外合成图像（RGB754），比较主要地物在不同彩色合成方式中的颜色变化。

2、两幅图像的叠加显示要针对具有相同地理参考系统（地图投影和坐标系统）的两个文件进行操作，在进行数据叠加操作之前，首先要按照前面1中所讲的步骤，在窗口中同时打开两个文件。

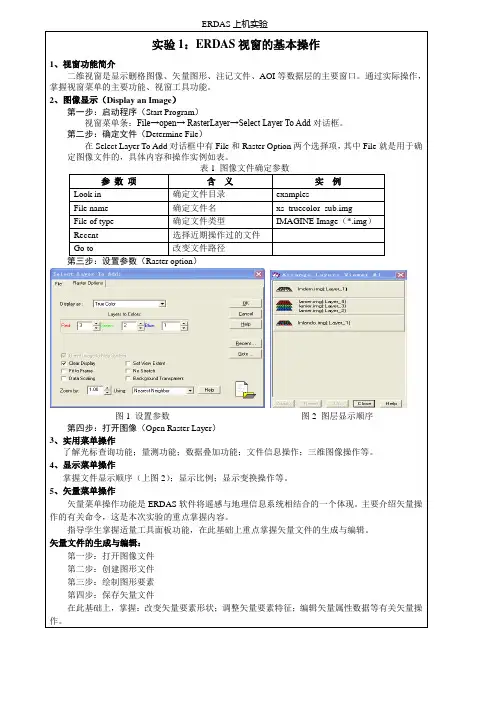

图1 设置参数图2 图层显示顺序第四步：打开图像（Open Raster Layer）3、实用菜单操作了解光标查询功能；量测功能；数据叠加功能；文件信息操作；三维图像操作等。

4、显示菜单操作；显示比例；显示变换操作等。

图6 Polynomial Properties对话框图7 GCP Tool Referense Setup 对话框第三步：启动控制点工具（Start GCP Tools）图10 控制点采点第四步：采集地面控制点（Ground Control Point）GCP的具体采集过程：在图像几何校正过程中，采集控制点是一项非常重要和繁重的工作，具体过程如下：1)在GCP工具对话框中，点击Select GCP图表，进入GCP选择状态；2)在GCP数据表中，将输入GCP的颜色设置为比较明显的黄色。

3)在Viewer1中移动关联方框位置，寻找明显的地物特征点，作为输入GCP。

4)在GCP工具对话框中，点击Create GCP图标，并在Viewer3中点击左键定点，GCP数据表将记录一个输入GCP，包括其编号、标识码、X坐标和Y坐标。

5)在GCP对话框中，点击Select GCP图标，重新进入GCP选择状态。

6)在GCP数据表中，将参考GCP的颜色设置为比较明显的红色，7)在Viewer2中，移动关联方框位置，寻找对应的地物特征点，作为参考GCP。

8)在GCP工具对话框中，点击Create GCP图标，并在Viewer4中点击左键定点，系统将自动将参考点的坐标（X、Y）显示在GCP数据表中。

9)在GCP对话框中，点击SelectGCP图标，重新进入GCP选择状态，并将光标移回到Viewer1中，准备采集另一个输入控制点。

3）确定地面检查点，其操作与选择控制点完全一样。

4）计算检查点误差：在GCP TOOL工具条中，点击Compute Error图标，检查点的误差就会显图13 监督分类对话框2）遥感图像分类——非监督分类图15图象属性编辑器第三步：给各个类别赋相应的颜色。

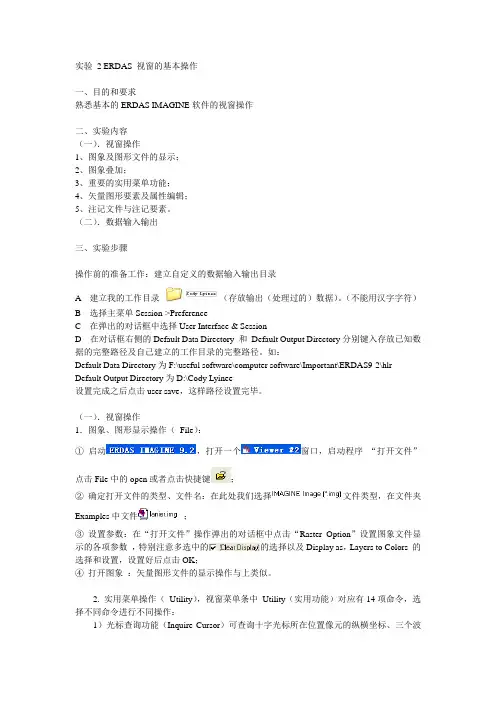

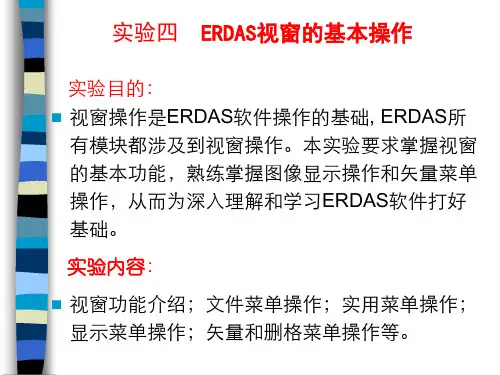

实验2 ERDAS 视窗的基本操作一、目的和要求熟悉基本的ERDAS IMAGINE软件的视窗操作二、实验内容（一）．视窗操作1、图象及图形文件的显示；2、图象叠加；3、重要的实用菜单功能；4、矢量图形要素及属性编辑；5、注记文件与注记要素。

（二）．数据输入输出三、实验步骤操作前的准备工作：建立自定义的数据输入输出目录A 建立我的工作目录（存放输出（处理过的）数据）。

（不能用汉字字符）B 选择主菜单Session->PreferenceC 在弹出的对话框中选择User Interface & SessionD 在对话框右侧的Default Data Directory 和Default Output Directory分别键入存放已知数据的完整路径及自己建立的工作目录的完整路径。

如：Default Data Directory为F:\useful software\computer software\Important\ERDAS9-2\hlr Default Output Directory为D:\Cody Lyinee设置完成之后点击user save，这样路径设置完毕。

（一）．视窗操作1．图象、图形显示操作（File）：①启动，打开一个窗口，启动程序“打开文件”点击File中的open或者点击快捷键；②确定打开文件的类型、文件名：在此处我们选择文件类型，在文件夹Examples中文件；③设置参数：在“打开文件”操作弹出的对话框中点击“Raster Option”设置图象文件显示的各项参数，特别注意多选中的的选择以及Display as，Layers to Colors 的选择和设置，设置好后点击OK；④打开图象：矢量图形文件的显示操作与上类似。

2. 实用菜单操作（Utility），视窗菜单条中Utility（实用功能）对应有14项命令，选择不同命令进行不同操作：1）光标查询功能（Inquire Cursor）可查询十字光标所在位置像元的纵横坐标、三个波段颜色、灰度值、直方图等信息，并随光标移动实时变化；2）数据叠加显示（Blend,Swipe,Flicker）；Blend透明度Swipe,Flicker是闪烁的意思3）文件信息操作（Layer Info）图象信息显示及图象信息编辑。
