钢筋网片聚合物砂浆加固工艺

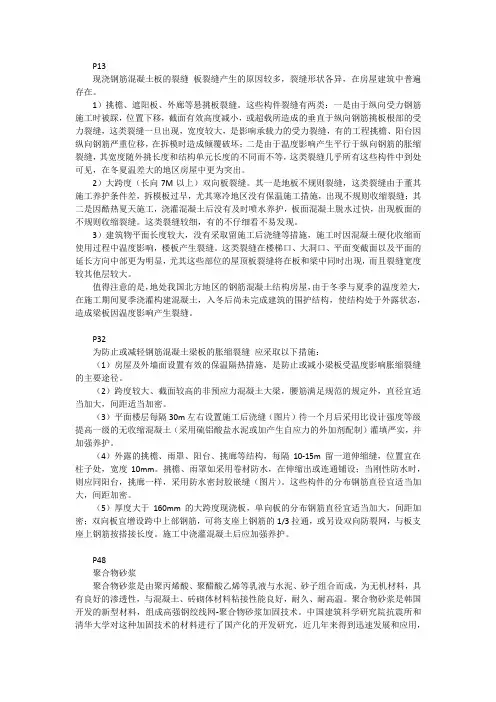

P13现浇钢筋混凝土板的裂缝板裂缝产生的原因较多，裂缝形状各异，在房屋建筑中普遍存在。

1）挑檐、遮阳板、外廊等悬挑板裂缝。

这些构件裂缝有两类：一是由于纵向受力钢筋施工时被踩，位置下移，截面有效高度减小，或超载所造成的垂直于纵向钢筋挑板根部的受力裂缝，这类裂缝一旦出现，宽度较大，是影响承载力的受力裂缝，有的工程挑檐、阳台因纵向钢筋严重位移，在拆模时造成倾覆破坏；二是由于温度影响产生平行于纵向钢筋的胀缩裂缝，其宽度随外挑长度和结构单元长度的不同而不等，这类裂缝几乎所有这些构件中到处可见，在冬夏温差大的地区房屋中更为突出。

2）大跨度（长向7M以上）双向板裂缝。

其一是地板不规则裂缝，这类裂缝由于董其施工养护条件差，拆模板过早，尤其寒冷地区没有保温施工措施，出现不规则收缩裂缝；其二是因酷热夏天施工，浇灌混凝土后没有及时喷水养护，板面混凝土脱水过快，出现板面的不规则收缩裂缝。

这类裂缝较细，有的不仔细看不易发现。

3）建筑物平面长度较大，没有采取留施工后浇缝等措施，施工时因混凝土硬化收缩而使用过程中温度影响，楼板产生裂缝。

这类裂缝在楼梯口、大洞口、平面变截面以及平面的延长方向中部更为明显，尤其这些部位的屋顶板裂缝将在板和梁中同时出现，而且裂缝宽度较其他层较大。

值得注意的是，地处我国北方地区的钢筋混凝土结构房屋，由于冬季与夏季的温度差大，在施工期间夏季浇灌构建混凝土，入冬后尚未完成建筑的围护结构，使结构处于外露状态，造成梁板因温度影响产生裂缝。

P32为防止或减轻钢筋混凝土梁板的胀缩裂缝应采取以下措施：（1）房屋及外墙面设置有效的保温隔热措施，是防止或减小梁板受温度影响胀缩裂缝的主要途径。

（2）跨度较大、截面较高的非预应力混凝土大梁，腰筋满足规范的规定外，直径宜适当加大，间距适当加密。

（3）平面楼层每隔30m左右设置施工后浇缝（图片）待一个月后采用比设计强度等级提高一级的无收缩混凝土（采用硫铝酸盐水泥或加产生自应力的外加剂配制）灌填严实，并加强养护。

一、工程概况本项目针对老旧房屋、建筑物等墙面存在裂缝、剥落、渗漏等问题，进行墙面加固施工。

通过加固处理，提高墙体的承载能力，确保建筑物的安全与稳定。

二、施工准备1. 施工材料：水泥、砂、钢筋、锚杆、膨胀剂、防水材料等。

2. 施工工具：搅拌机、切割机、钻机、水准仪、水平尺、钢卷尺等。

3. 施工人员：专业施工队伍，包括施工负责人、技术员、施工工人等。

三、施工工艺1. 基层处理：对墙面的裂缝、剥落、渗漏等部位进行清理，去除松动、不牢固的砂浆，直至露出坚实基层。

2. 墙体加固：（1）新增构造柱：根据设计要求，在墙体上增设构造柱，构造柱应从基础开始生根，确保其稳定性。

（2）墙体挂网-砂浆施工：在墙体上挂设钢筋网片，钢筋网片应与墙体牢固连接，然后在钢筋网片上涂抹水泥砂浆，形成一层加固层。

（3）裂缝处理：根据裂缝大小，采用以下方法进行处理：a. 裂缝较小的，直接用水泥砂浆或聚合物砂浆填满。

b. 裂缝较大的，先在裂缝相交的灰缝中嵌入细钢筋，然后用水泥砂浆填缝。

3. 墙面洞口修补：采用MU10普通砖和M7.5砂浆（当洞口在地下室应用M10水泥砂浆）进行修补，砂浆中应掺入少量膨胀水泥，以保证新旧墙能更好地结合。

4. 墙下梁设置：在墙体下设置墙下梁，以提高墙体的承载能力。

四、施工注意事项1. 施工过程中，应严格按照施工图纸和施工规范进行操作。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工现场应保持整洁，施工垃圾应及时清理。

4. 施工过程中，应密切关注天气变化，确保施工质量。

5. 施工完成后，应进行质量验收，确保加固效果。

五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。

六、施工质量控制1. 施工材料应符合国家相关标准，确保质量。

2. 施工过程中，应严格控制施工工艺，确保施工质量。

3. 施工完成后，应进行质量验收，确保加固效果。

通过以上施工方案，对墙面进行加固处理，提高建筑物的安全性与稳定性，为居民创造一个舒适、安全的居住环境。

第1篇一、概述加固工程结构施工规范是为了确保加固工程质量和安全，规范施工行为，提高施工效率而制定的一系列技术要求和操作规程。

本规范适用于各类建筑结构加固工程施工，包括但不限于房屋、桥梁、隧道、构筑物等。

二、施工准备1. 设计审查：施工单位应严格按照审查批准的施工图进行施工，对设计不合理或存在安全隐患的部分，应及时与设计单位沟通，并取得同意后方可进行修改。

2. 材料设备：施工单位应选用符合国家质量标准的加固材料、设备和工具。

进场材料需进行抽样检验，合格后方可使用。

3. 施工组织设计：施工单位应根据工程特点、施工工艺和施工进度，编制详细的施工组织设计，明确施工顺序、施工方法、质量控制措施等。

4. 人员培训：施工单位应对施工人员进行安全技术培训，确保施工人员掌握施工规范、操作技能和安全知识。

三、施工工艺1. 钢筋工程：钢筋应按设计要求进行加工、绑扎，确保钢筋间距、直径、锚固长度等符合规范要求。

施工过程中，应防止钢筋变形、扭曲。

2. 混凝土工程：混凝土浇筑前，应检查模板、钢筋、预埋件等是否符合要求。

混凝土应搅拌均匀，控制浇筑速度，防止出现蜂窝、麻面等质量问题。

3. 预应力加固工程：预应力筋的张拉、锚固、切割等操作应符合规范要求，确保预应力值达到设计要求。

4. 粘贴加固工程：粘贴材料应符合设计要求，施工过程中应确保粘贴面平整、干净，粘结剂均匀涂抹。

5. 钢筋网—砂浆面层工程：钢筋网应按设计要求布置，砂浆面层应饱满、密实，厚度均匀。

6. 钢丝绳网片—聚合物砂浆面层工程：钢丝绳网片应按设计要求布置，聚合物砂浆面层应饱满、密实，厚度均匀。

四、施工质量控制1. 施工过程控制：施工单位应严格执行施工规范，加强施工过程中的质量检查，确保施工质量。

2. 隐蔽工程验收：隐蔽工程完成后，应由监理工程师进行验收，合格后方可进行下一道工序施工。

3. 工程验收：工程完工后，应按设计要求进行质量验收，确保加固效果达到预期。

五、安全措施1. 施工现场应设置安全警示标志，加强施工人员的安全教育。

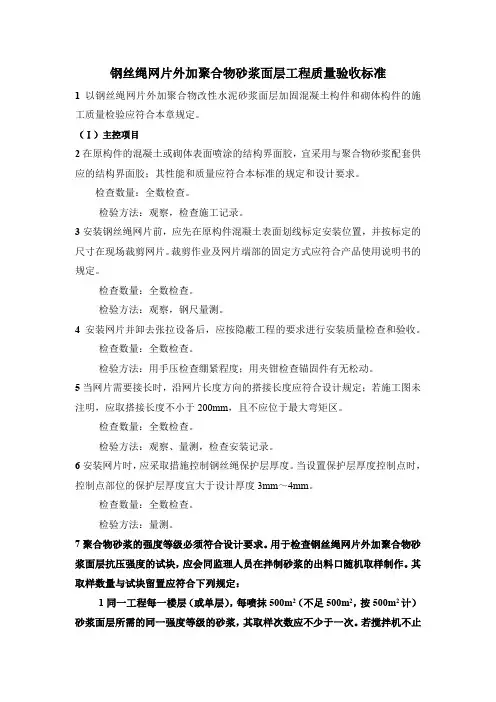

钢丝绳网片外加聚合物砂浆面层工程质量验收标准1以钢丝绳网片外加聚合物改性水泥砂浆面层加固混凝土构件和砌体构件的施工质量检验应符合本章规定。

（Ⅰ）主控项目2在原构件的混凝土或砌体表面喷涂的结构界面胶，宜采用与聚合物砂浆配套供应的结构界面胶；其性能和质量应符合本标准的规定和设计要求。

检查数量：全数检查。

检验方法：观察，检查施工记录。

3安装钢丝绳网片前，应先在原构件混凝土表面划线标定安装位置，并按标定的尺寸在现场裁剪网片。

裁剪作业及网片端部的固定方式应符合产品使用说明书的规定。

检查数量：全数检查。

检验方法：观察，钢尺量测。

4安装网片并卸去张拉设备后，应按隐蔽工程的要求进行安装质量检查和验收。

检查数量：全数检查。

检验方法：用手压检查绷紧程度；用夹钳检查锚固件有无松动。

5当网片需要接长时，沿网片长度方向的搭接长度应符合设计规定；若施工图未注明，应取搭接长度不小于200mm，且不应位于最大弯矩区。

检查数量：全数检查。

检验方法：观察、量测，检查安装记录。

6安装网片时，应采取措施控制钢丝绳保护层厚度。

当设置保护层厚度控制点时，控制点部位的保护层厚度宜大于设计厚度3mm～4mm。

检查数量：全数检查。

检验方法：量测。

7聚合物砂浆的强度等级必须符合设计要求。

用于检查钢丝绳网片外加聚合物砂浆面层抗压强度的试块，应会同监理人员在拌制砂浆的出料口随机取样制作。

其取样数量与试块留置应符合下列规定：1同一工程每一楼层（或单层），每喷抹500m2（不足500m2，按500m2计）砂浆面层所需的同一强度等级的砂浆，其取样次数应不少于一次。

若搅拌机不止一台，应按台数分别确定每台取样次数。

2每次取样应至少留置一组标准养护试块；与面层砂浆同条件养护的试块，其留置组数应根据实际需要确定。

检验方法：检查施工记录及试块强度的试验报告。

8当试块漏取，或不慎丢失，或对试块强度试验报告有怀疑时，应按本标准附录H规定的现场检测方法进行补测。

9聚合物砂浆面层喷抹施工开始前，应按30min时间的砂浆用量；将聚合物砂浆各组分原料按序置入搅拌机充分搅拌；拌好的砂浆，其色泽应均匀，无结块、无气泡、无沉淀，并应防止水、油、灰尘等混入。

RG高强聚合物砂浆（双组份）产品说明书北京中德新亚建筑技术有限公司RG高强聚合物砂浆（双组份）高强聚合物砂浆是由水性环氧乳液和无机粉料双组分组成的新型混凝土复合材料。

一、产品优点具有很好的高渗透性、抗裂性、耐老化性及耐酸碱性能，对各种材料都有很好的粘合力。

抗压强度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐碱性、耐紫外线；操作简便，可潮湿基层施工，绿色环保。

施工步骤简单、方便，耐久性与混凝土同步，缩短工期，可确保经济性，新型灰浆解决了以往有机材料在加固应用中耐高温耐老化的问题，质量得到提高。

材质同以往的混凝土类似，使用附着力优秀的渗透性聚合砂浆，提高界面的附着力及施工性。

使用耐久性优于以往混凝土的渗透性聚合灰浆，在恶劣的条件下也可使用。

二、适用范围适用钢丝绳网片-聚合物砂浆外加层结构工程加固。

适用于结构易弯曲的所有结构物，特别适用于土木建筑的代表性弯曲结构--钢筋混凝土桥梁的平板及横梁上。

适用于桥墩中央部位及主塔轴部和高速公路水泥路面的龟裂部位。

同以往的钢筋混凝土结构具有同样的体系。

钢筋混凝土梁、柱、板、墙等结构的抗震加固改造工程。

混凝土出现蜂窝、漏洞、裂缝、保护层破损、漏筋等缺陷时面层修补工程。

加厚保护层、凹凸表面的抹平、旧混凝土表面修复等，提高混凝土的耐久性。

三、性能指标检验项目性能指标抗压强度，MPa ≥55抗折强度，MPa ≥12正拉粘接强度，MPa ≥2.5，且为混凝土内聚破坏劈裂抗拉强度，MPa ≥7与钢丝绳粘接抗剪强度，MPa ≥9注：检验应在浇注的试件达到28d养护期时立即进行。

四、施工方法基层处理：基层表面应平整、粗糙、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。

施工前应用高压水枪冲洗并保持潮湿状态，但不得有积水。

界面粘结时可预先涂刷YJ-302混凝土界面处理剂。

挂网：按设计要求进行网片下料、安装钢绞线端部拉环、钻孔、钢绞线网固定、调整定位。

材料配制：先对A组分进行搅拌，再倒入B组分中搅拌成砂浆即可涂抹或喷涂施工，配好的浆料应在0.5～1小时内用完。

高强聚合物砂浆施工工艺：
1、基层处理：基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。

施工前应用高压水枪冲洗并保持潮湿状态，但不得有积水。

界面粘结时可预先涂刷高强聚合物砂浆界面处理剂。

2、挂网（仅针对需要挂网的加固改造工程）：按设计要求进行网片下料、安装钢绞线端部拉环、钻孔、钢绞线网固定、调整定位。

3、材料配制：单组分参照厂家加水比例进行加水搅拌；双组份依据粉料：乳液=7∶1的重量比掺加，将实际用量90%的乳液先倒入搅拌罐中，再加入粉料搅拌1～2分钟。

再将剩余的10%的乳液倒入罐中搅拌均匀即可。

配好的浆料应在0.5～1小时内用完。

三组分按厂家比例直接搅拌。

4、施工：在潮湿的混凝土基层表面先均匀涂一遍聚合物砂浆底涂料（粉料：乳液按重量比3∶1），边涂刷边抹聚合物砂浆。

高强聚合物砂浆一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10㎡，错开施工的间隔不应小于24小时。

分层施工时，留缝位置应互相错开。

5、高强聚合物砂浆摊铺完毕后应立即喷水压抹并一次抹平，不宜反复抹压。

遇有气泡时应刺破，表面应密实。

立面或**面的面层厚度大于10mm时应分层施工。

每层抹面厚度宜为5～10mm，待**层指触干时方可进行下层施工。

6、养护：高强聚合物砂浆施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。

养护温度不低于5℃。

高强聚合物砂浆施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时洒水于表面。

卓能达高强聚合物砂浆适用于混凝土出现蜂窝、漏洞、裂缝、保护层破损、漏筋等缺陷时面层修补工程。

2019年二级建造师继续教育现代混凝土结构工程施工新技术(建筑增项)—课后练习题库1. 预拌砂浆是指由专业生产厂生产的，用于建设工程中的各类砂浆拌合物，预拌砂浆分为干拌砂浆和湿拌砂浆两种是2. 下列（弹性模量大）不是轻骨料混凝土的特点3. 第二代丙烯酸盐灌浆液是一种防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的，但是浆液中含有酰胺基团的化合物，不符合环保的要求否4. 钢筋焊接网技术中焊接网的最大长度不宜超过（12）m，最大宽度不宜超过3.3m5. 大体积混凝土施工前，混凝土浇筑体在入模温度基础上的温升值为40℃，混凝土浇筑体的里表温差（不含混凝土收缩的当量温度）为（25）℃6. 工具式组合内支撑技术是在混凝土内支撑技术的基础上发展起来的一种内支撑结构体系,主要特点组合式钢结构构件截面灵活可变、加工方便、适用性广的特点是7. 下列哪项不是塑料模板的特点（)不利于环境保护8. 钢筋焊接网技术是纵、横向钢筋分别以一定间距相互垂直排列，全部交叉点均用电阻点焊，采用多头点焊机用计算机自动控制生产，焊接前后钢筋的力学性能没有变化否9. 自密实混凝土适用于浇筑量大，浇筑深度、高度大的工程结构是10. 钢铰线-聚合物砂浆加固技术是一项新型加固技术，它是在被加固构件进行界面处理后，将钢铰线网片敷设于被加固构件的受压部位，再在其上涂抹聚合物砂浆否11. 索结构一般通过张拉或下压建立预应力是12. 逆作法是建筑基坑支护的一种施工技术，它通过合理利用建（构）筑物(地下结构)自身的抗力，达到支护基坑的目的13. 土工合成材料是一种新型的岩土工程材料，大致分为（4）类14. 在建筑的围护结构中哪个结构耗能最大（门窗)15. 消能减震技术消能部件（消能构件或消能装置及其连接件）按照不同“构件型式”分类中不包含（消能门窗)16. 电动桥式脚手架由驱动系统、附着立柱系统、作业平台系统三部分组成是17. 有粘结预应力技术建立起的预应力比无粘结预应力技术建立起的预应力更大否18. 型钢水泥土复合搅拌桩支护结构技术当搅拌桩达到设计强度，且龄期不小于（30d）后方可进行基坑开挖19. 供热计量技术是对集中供热系统的热源供热计量、热用户的用热量进行计量是20. 钢纤维混凝土不得使用海砂，粗骨料最大粒径不宜大于钢纤维长度的(2/3)21. (自密实混凝土)不需要振捣仅依靠自重即能充满模板、包裹钢筋并能够保持不离析和均匀性,达到充分密实和获得最佳的性能22. 长螺旋钻孔压灌桩技术适用于地下水位较高，易塌孔的各种地层否23. 高强钢筋应用技术中与高强钢筋相应结构梁板墙的混凝土强度等级不宜低于（25）24. HS-HPC代表高耐久性混凝土否25. 复合土钉墙是将土钉墙与一种支护技术或截水技术有机组合成的复合支护体系否26. 遇水膨胀止水胶是一种单组份、无溶剂、遇水膨胀的聚氨酯类无定型膏状体，用于密封地下结构等复杂结构的渗漏否27. 超高泵送混凝土指泵送高度大于300m的各种超高层建筑否28. 长螺旋钻孔压灌桩技术是采用（长螺旋钻机）制孔将混凝土从钻头底压出，边压灌混凝土边提升钻头直至成桩，然后利用专门振动装置将钢筋笼一次插入混凝土桩体，形成钢筋混凝土灌注桩29. 粘贴碳纤维加固技术主要适用于素混凝土构件，包括纵筋配筋率低于现行国家标准《混凝土结构设计规范》GB50010规定的最小配筋率的构件的加固否30. 建筑用成型钢筋制品加工与配送不包含的内容（钢筋制品加工前的优化套裁）31. 2010发布的建筑业十项新技术关于混凝土裂缝控制技术主要从（材料）出发控制混凝土裂缝32. 复合土钉墙支护技术仅适用于建筑工程领域的基坑及边坡工程否。

危旧阳台结构加固【1】钢丝绳网片外加聚合物砂浆面层工程【1.1】一般规定1、本章适用于以钢丝绳网片外加聚合物砂浆面层加固混凝土构件或砌体构件的施工过程控制和施工质量检验。

注：单股钢丝绳也称钢绞线，但不得将多股钢丝绳称作钢绞线。

即使个别设计坚持以钢绞线命名，也应按本方案的要求进行施工。

2、钢丝绳网片外加聚合物砂浆面层的施工程序应符合下列规定：（1）清理、修整原结构、构件；（2）界面处理；（3）安装钢丝绳网片；（4）配制聚合物砂浆；（5）聚合物砂浆面层施工；（6）养护；（7）施工质量检验；（8）喷涂防护层。

注：钢丝绳网片应在工厂制作、检验、包装后运至现场。

3、钢丝绳网片外加聚合物砂浆面层工程的施工环境应符合下列要求：（1）施工现场的气温：对改性环氧类或改性丙烯酸酯共聚物类聚合物砂浆，不应高于35℃；对乙烯-醋酸乙烯共聚物类聚合物砂浆，不应高于30℃；而且均不得受日晒、雨淋；（2）施工环境均低温度应符合聚合物砂浆产品使用说明书的规定；若未作规定，应按不低于15℃进行控制；（3）冬期施工时，配制聚合物砂浆的液态原材料，在进场验收后应采取措施防止冻害。

【1.2】界面处理1、原结构、构件的混凝土表面应进行清理，剔除原构件混凝土或砌体的风化、腐蚀层，除去原钢筋锈层和锈坑。

必要时，还应进行补筋。

修整后尚应清除松动的骨料和粉尘，并应用清洁的压力水清洗洁净。

若混凝土有裂缝，还应用结构加固用的裂缝修补胶进行修补。

检查数量：全数检查。

检验方法：会同监理人员观察，并检查施工记录。

2、在原构件的混凝土或砌体表面喷涂的结构界面胶（剂），宜采用与聚合物砂浆配套供应的结构界面胶（剂）；其性能和质量应符合本方案和设计的规定。

注：产品使用说明书提供的界面胶（剂）性能和质量指标，应高于本方案的要求，否则该产品不能在结构加固工程中使用。

检查数量：全数检查。

检验方法：观察，检查施工记录。

3、原构件表面的含水率，应符合聚合物砂浆及其界面胶（剂）施工的要求。

加固方式及适用范围加固方式及适用范围（一）混凝土结构加固技术一、增大截面加固增大截面加固法，也称为外包混凝土加固法，它是增大构件截面面积并增配钢筋，用以提高构件的承载力和刚度的一种直接加固方法。

根据不同的加固要求，此法又可分为增大断面为主的加固和加配钢筋为主的加固,或者两者兼备的加固。

特点：采用增大截面法加固，结构可靠性好，结构承载力、刚度提高幅度大，增加了结构稳定性。

但该法施工周期长；湿作业，往往需要停产；结构尺寸的增大可能影响使用功能；加固后易引起地震力的增加和薄弱层的转移，要注意结构自振频率的改变；施工时要注意接合面的处理。

适用范围：增大截面加固法的加固效果显著，适用范围较广，可用于加固梁、板、柱、墙、屋架等。

二、粘贴钢板加固粘贴钢板法是在混凝土构件表面用建筑结构胶粘贴钢板，使其如同原构件受拉（受压）钢筋一样，参与混凝土构件共同工作，以提高构件承载力的一种加固方法。

特点：粘钢加固法施工简便、快速，增加原结构的重量较小，基本不改变结构外形，不影响建筑使用净空。

但打磨混凝土表面时，粉尘和噪声较大，为提高其耐久性，延缓胶层老化，防止钢板锈蚀，粘贴完工后，需在钢板及邻接混凝土表面进行防水防腐处理。

适用范围：粘贴钢板加固适用于承受静载作用的钢筋混凝土受弯、斜截面受剪、受拉及大偏心受压构件的加固。

不适用于素混凝土构件，包括纵向受力钢筋配筋率低于现行国家标准规定的最小配筋率的构件加固。

粘贴钢板加固一般用于长期使用的环境温度不超过60摄氏度、相对湿度不大于70%、无化学腐蚀且无放射性环境的地区。

处于特殊环境（如高温、高湿、介质侵蚀、发射环境等）的混凝土结构，采用粘钢加固时，应采取特殊防护措施。

三、粘贴纤维增强复合材料加固粘贴纤维增强复合材料加固混凝土技术是通过树脂胶结材料将纤维增强复合材料粘贴于混凝土表面，通过两者的共同作用达到加固补强、改善受力性能的一种结构外部加固技术。

用于建筑工程的纤维增强复合材料（简称FRP）主要是聚合物基复合材料，即由连续纤维和树脂基体复合而成。

聚合物砂浆是一种加固砂浆，它是一种高强优质的新型粉状胶粘剂。

采用进口水分散型粉末状共聚物作为主剂配制而成，经喷雾干燥和乳液粉末加水混合时成为聚合物分散体，重又发挥乳液作用。

与国内现有粉状胶粘剂相比，在粘接性、耐水性、耐老化性诸多方面均有突出品质，它兼有乳液和粉状的双重特性，符合国际建筑粘接剂的发展趋势。

用途及特点1.混凝土蜂窝麻面、起砂、剥落、开裂等缺陷的修补；2.碳纤维、环氧涂层等光滑表面抹灰；3.花岗石、大理石、墙地砖等饰面砖板粘贴，不花白、不泛黄；4.大块石材粘贴，强度高，耐久性好，耐老化性优良，不空鼓脱落；5.现场加水搅匀即可使用，和易性好，防止收缩开裂。

施工方法1.现场加水搅匀即可使用，胶粉:水=100:20;2.修补混凝土缺陷时，应先将基层清理干净缺陷严重时，就分层处理；3.粘贴面砖时，将拌好的胶浆涂抹于砖板背面，也可以涂刮基层，用齿型泥刀梳理，然后贴砖，挤揉压实，结合层厚度3-5mm为宜；4.拌好的砂浆可在2小时内使用，和易性良好。

聚合物砂浆是一种聚合物水泥类增强抹面砂浆，它是以水泥、石英砂、聚合物乳液配以多种添加剂组成的双组分聚合物砂浆。

有非常优良的柔韧性及粘接性能，抗冲击、耐老化，防水性能好，施工方便，无毒、无味、不燃，属绿色环保产品。

聚合物砂浆是一种聚合物水泥类增强抹面砂浆，它是以水泥、石英砂、聚合物乳液配以多种添加剂组成的双组分聚合物砂浆。

有非常优良的柔韧性及粘接性能，抗冲击、耐老化，防水性能好，施工方便，无毒、无味、不燃，属绿色环保产品。

应用用于外墙外保温体系纤维增强铺贴玻璃纤维网格布抹面砂浆用于开裂基层的修补用于混凝土缺陷的修补技术性能施工l 、基层要求：平整、坚固、清洁、干燥。

2 、材料制备：以EC-2000A 聚合物砂浆胶:EC-2000A 粉=1:3.5(重量比)配制砂浆，机械搅拌两次，间隔10 分钟，搅拌至均匀不结块，拌合后的砂浆应在两小时内用完，温度较高时可在拌合好的砂浆中加入不超过总量5%的水。
