下载文档原格式

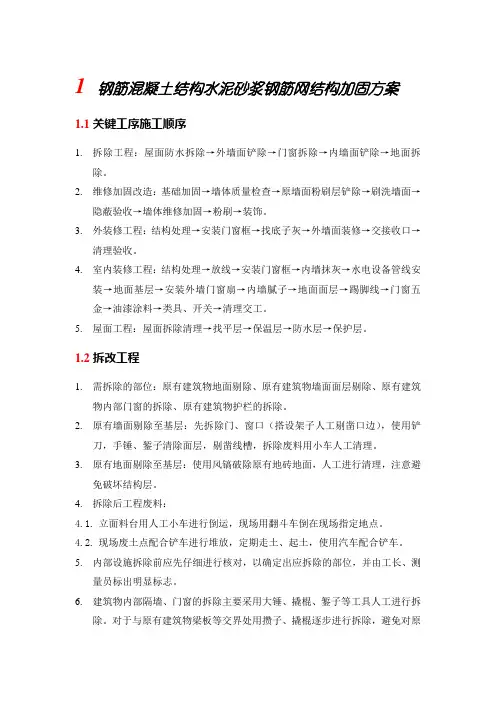

1 钢筋混凝土结构水泥砂浆钢筋网结构加固方案1.1关键工序施工顺序1.拆除工程：屋面防水拆除→外墙面铲除→门窗拆除→内墙面铲除→地面拆除。
2.维修加固改造：基础加固→墙体质量检查→原墙面粉刷层铲除→刷洗墙面→隐蔽验收→墙体维修加固→粉刷→装饰。
3.外装修工程：结构处理→安装门窗框→找底子灰→外墙面装修→交接收口→清理验收。
4.室内装修工程：结构处理→放线→安装门窗框→内墙抹灰→水电设备管线安装→地面基层→安装外墙门窗扇→内墙腻子→地面面层→踢脚线→门窗五金→油漆涂料→类具、开关→清理交工。
5.屋面工程：屋面拆除清理→找平层→保温层→防水层→保护层。
1.2拆改工程1.需拆除的部位：原有建筑物地面剔除、原有建筑物墙面面层剔除、原有建筑物内部门窗的拆除、原有建筑物护栏的拆除。
2.原有墙面剔除至基层：先拆除门、窗口（搭设架子人工剔凿口边），使用铲刀，手锤、錾子清除面层，剔凿线槽，拆除废料用小车人工清理。
3.原有地面剔除至基层：使用风镐破除原有地砖地面，人工进行清理，注意避免破坏结构层。
4.拆除后工程废料：4.1.立面料台用人工小车进行倒运，现场用翻斗车倒在现场指定地点。
4.2.现场废土点配合铲车进行堆放，定期走土、起土，使用汽车配合铲车。
5.内部设施拆除前应先仔细进行核对，以确定出应拆除的部位，并由工长、测量员标出明显标志。
6.建筑物内部隔墙、门窗的拆除主要采用大锤、撬棍、錾子等工具人工进行拆除。
对于与原有建筑物梁板等交界处用攒子、撬棍逐步进行拆除，避免对原有建筑物的结构产生不利影响。
拆除的砖、砂浆块等杂物随拆除随运至场外指定地点。
7.原有建筑物吊顶的拆除，应按顺序进行拆除，先拆除罩面板、再拆除大小龙骨、最后拆除吊杆。
拆除时逐步进行尽量不损坏吊顶结构，以便进行利旧，降低施工成本。
8.对于拆除期间产生的工程废料、杂物，在外檐用钢模板、钢管搭设垃圾道，通过垃圾道将工程废料、杂物倒出。
对于体积大的材料可通过井架运出。
高性能复合砂浆钢筋网加固工程1、特点及适用范围1.1高性能复合砂浆钢筋网施工的特点高性能水泥复合砂浆是一种新型的无机材料，具有强度高、收缩小、与混凝土黏结性能好等一系列优点；将其与钢筋网结合形成的加固薄层能与被加固的混凝土构件很好地共同工作，且对原构件的尺寸加大很少。
采用高性能水泥复合砂浆钢筋网薄层加固混凝土构件能有效提高构件的承载力、刚度、抗裂性和延性。
1.2高性能复合砂浆钢筋网施工适用范围适用于实施加固前的原有构件，一般有梁、柱、板、墙、基础等构件。
2、施工前期准备2.1相关的机具设备1）主要机具电锤、手磨机、切割机、电箱、砂轮片、压力注胶机、钢丝刷。
2）辅助机具电锤、手吹风、滚筒刷、搅拌器、搅拌机笔。
4.2相关的工种钢筋工、架子工、泥工等3、高性能复合砂浆钢筋网施工工艺及施工质量控制要求3.1施工工艺流程图3.2施工质量控制要求1）施工准备应认真阅读设计施工图，复核被加固构件的尺寸，根据施工现场和被加固混凝土结构构件的实际情况拟订施工方案和施工计划，对所使用的界面剂，销钉，钢筋，复合砂浆材料及机具等做好施工前的准备工作。
2）钢筋加工钢筋的调直应符合GB 50204-2002中5.3.3的规定，钢筋网焊接时应采用电阻电焊工艺制作。
焊接工艺应符合JGJ 18的有关规定，钢筋网的搭接位置和长度应符合本规程6.4的规定，加工好的钢筋或钢筋网宜按被加固按构件并作对应的编号分批存放。
3）混凝土构件表面处理应清除被加固构件表面的抹灰层，并清理剥落，疏松，蜂窝，腐蚀等劣化混凝土，露出混凝土结构层，应按设计要求对裂缝进行灌浆或封闭处理。
被加固混凝土表面应除去表面浮浆，油污等杂质并做凿毛处理，直至完全露出混凝土结构新面。
当发现原构件露筋部分已经出现颗粒状或片状老锈，应进行除锈处理。
混凝土表面应用压力水冲洗干净，然后在须涂抺复合砂浆部分的表面均匀的涂一层界面剂。
4）植入混凝土构件表面销钉应按设计要求，制作销钉，包括销钉直径，长度，钢筋等级，形状。
高性能复合砂浆钢筋网加固分析及其在桥梁应用研究的开题报告导语：本篇开题报告涉及到复合材料、结构工程等多个领域的知识，需要较高的专业知识背景才能较好理解。
下文将主要介绍本文的研究内容、研究意义、研究方法和研究计划。
研究背景：桥梁作为交通运输的重要组成部分，其安全性和稳定性对于公众的生命财产安全和交通运输的畅通具有重要意义。
然而，随着使用时间的延长，部分桥梁结构出现了问题，如裂缝、变形等，这些问题会严重影响桥梁的使用寿命和安全性能。
为了解决这些问题，传统的加固方法往往采用钢筋加固，但这种方法存在一些局限性，如加固后重量增加、采用钢筋加固后桥梁整体刚度不均匀等。
研究意义：随着科技的不断发展，复合材料的应用越来越广泛，钢筋与复合材料的结合也成为加固桥梁的一个新方向。
本文旨在研究一种新的加固方法，即采用高性能复合砂浆与钢筋网结合，在钢筋网上撒布特定的高性能复合砂浆，增加钢筋网和原有结构间的摩擦力，并将钢筋网与原有结构发生黏结作用，从而增加桥梁的整体刚度和承载能力，提高桥梁的使用寿命和安全性能。
研究方法：1.研究对象的选取：选择一座已经出现裂缝或者变形的桥梁进行调查，得到该桥梁的相关信息。
2.理论分析：通过理论分析，确定高性能复合砂浆钢筋网加固的可行性，确定加固方法的技术要求。
3.试验研究：通过试验研究，验证高性能复合砂浆钢筋网加固的可行性和加固后效果，同时对加固后的桥梁进行性能测试和性能评价。
4.数据处理和分析：对试验数据进行处理和分析，得出加固后桥梁的性能评价等相关结果。
研究计划：1.选题与材料准备（1个月）：主要包括文献查阅、相关资料收集、试验设备准备等。
2.理论分析（1个月）：通过文献查阅、理论分析等方法，明确高性能复合砂浆钢筋网加固的可行性和加固技术要求。
3.设计试验方案（1个月）：依据理论分析结果，设计出相应的试验方案，并制定详细的试验流程和操作规程。
4.试验研究（4个月）：按照设计方案进行试验研究，记录试验数据和表现。
钢筋网-高性能砂浆加固法综述摘要：钢筋网-高性能砂浆加固法作为一种新兴的加固方法，具有施工简单、耐火耐高温、耐久性等特点。
本文详细介绍了钢筋网-高性能砂浆加固法的原理、材料，与传统加固方法比较的优势，以及该加固法的研究现状，并预测了该加固法今后的研究方向。
关键词：钢筋网；高性能砂浆；加固方法；研究现状；研究方向引言近年来，随着工程加固行业的迅速发展，钢筋网-高性能砂浆加固法在工程实践中逐渐得到的应用。
与传统的加固法相比，钢筋网-高性能砂浆加固法的优势在于施工简单、耐久、耐火耐高温，同时还能大幅度提高原结构构件承载力、延性和抗震耗能能力。
该方法优势突出，具有良好的应用前景，迫切需要对该技术理论进行进一步的研究。
该加固方法的介绍（一）、加固原理钢筋网-高性能砂浆加固法是在混凝土结构构件外围布置钢筋（丝）网，并抹压或者喷涂高性能砂浆作为保护层，使之与原构架协调变形、整体受力的一种加固方法。
其中，钢丝网主要提高结构的承载力，而砂浆层起保护和锚固作用。
钢筋网和高性能砂浆在原构件外围形成一种新型无机复合材料，它具有良好的延性和耐久性，比不同的砂浆具有更好的抗裂性能，而且能适应各种外形构件的加固。
（二）、材料介绍1、钢筋网：是由纵向和横向钢筋（丝）十字交叉通过绑扎或焊接制作而成的网状钢筋片，与碳纤维相比，它具有高强、耐久、耐高温等特点，同时它分散性好，受力均匀，具有较强的耗能能力；（2）高性能砂浆：一般是指是一些收缩性小、强度高、抗裂性能好、粘结强度高、防腐耐久的水泥基复合材料；（3）界面剂：是一种的粘结力超强、耐水性能优良、耐老化的胶粘剂，主要是提高抹灰砂浆对基层的粘结强度，有效避免抹灰层出现空鼓、脱落、收缩开裂等问题，提高加固层与原混凝土构件的整体性。
二、该加固方法的技术优势与以往传统的加固方法相比，钢筋网-高性能砂浆加固法有明显的优势，主要表现在：（一）耐久性和耐腐蚀性能极佳。
（二）优良的耐火和耐高温性能。

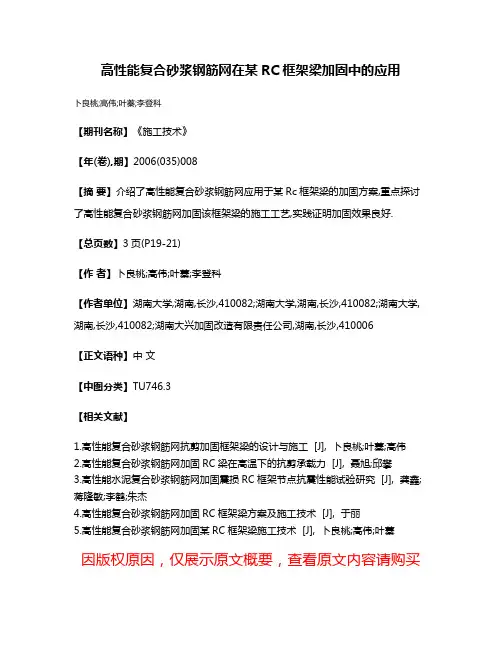

高性能复合砂浆钢筋网在某RC框架梁加固中的应用
卜良桃;高伟;叶蓁;李登科
【期刊名称】《施工技术》
【年(卷),期】2006(035)008
【摘要】介绍了高性能复合砂浆钢筋网应用于某Rc框架梁的加固方案,重点探讨了高性能复合砂浆钢筋网加固该框架梁的施工工艺,实践证明加固效果良好.
【总页数】3页(P19-21)
【作者】卜良桃;高伟;叶蓁;李登科
【作者单位】湖南大学,湖南,长沙,410082;湖南大学,湖南,长沙,410082;湖南大学,湖南,长沙,410082;湖南大兴加固改造有限责任公司,湖南,长沙,410006
【正文语种】中文
【中图分类】TU746.3
【相关文献】
1.高性能复合砂浆钢筋网抗剪加固框架梁的设计与施工 [J], 卜良桃;叶蓁;高伟
2.高性能复合砂浆钢筋网加固RC梁在高温下的抗剪承载力 [J], 聂旭;邱攀
3.高性能水泥复合砂浆钢筋网加固震损RC框架节点抗震性能试验研究 [J], 龚鑫;蒋隆敏;李鹤;朱杰
4.高性能复合砂浆钢筋网加固RC框架梁方案及施工技术 [J], 于丽
5.高性能复合砂浆钢筋网加固某RC框架梁施工技术 [J], 卜良桃;高伟;叶蓁
因版权原因，仅展示原文概要，查看原文内容请购买。

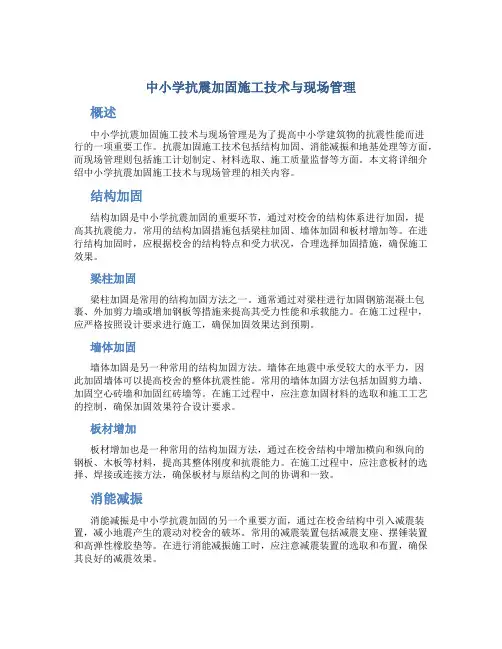

中小学抗震加固施工技术与现场管理概述中小学抗震加固施工技术与现场管理是为了提高中小学建筑物的抗震性能而进行的一项重要工作。
抗震加固施工技术包括结构加固、消能减振和地基处理等方面，而现场管理则包括施工计划制定、材料选取、施工质量监督等方面。
本文将详细介绍中小学抗震加固施工技术与现场管理的相关内容。
结构加固结构加固是中小学抗震加固的重要环节，通过对校舍的结构体系进行加固，提高其抗震能力。
常用的结构加固措施包括梁柱加固、墙体加固和板材增加等。
在进行结构加固时，应根据校舍的结构特点和受力状况，合理选择加固措施，确保施工效果。
梁柱加固梁柱加固是常用的结构加固方法之一。
通常通过对梁柱进行加固钢筋混凝土包裹、外加剪力墙或增加钢板等措施来提高其受力性能和承载能力。
在施工过程中，应严格按照设计要求进行施工，确保加固效果达到预期。
墙体加固墙体加固是另一种常用的结构加固方法。
墙体在地震中承受较大的水平力，因此加固墙体可以提高校舍的整体抗震性能。
常用的墙体加固方法包括加固剪力墙、加固空心砖墙和加固红砖墙等。
在施工过程中，应注意加固材料的选取和施工工艺的控制，确保加固效果符合设计要求。
板材增加板材增加也是一种常用的结构加固方法，通过在校舍结构中增加横向和纵向的钢板、木板等材料，提高其整体刚度和抗震能力。
在施工过程中，应注意板材的选择、焊接或连接方法，确保板材与原结构之间的协调和一致。
消能减振消能减振是中小学抗震加固的另一个重要方面，通过在校舍结构中引入减震装置，减小地震产生的震动对校舍的破坏。
常用的减震装置包括减震支座、摆锤装置和高弹性橡胶垫等。
在进行消能减振施工时，应注意减震装置的选取和布置，确保其良好的减震效果。
减震支座减震支座是一种常用的消能减振装置，通过在柱子和地基等接触面之间放置减震支座，减小地震产生的冲击力。
减震支座的选取应根据校舍的结构特点和地震作用的要求来确定，施工过程中应注意支座的安装和调试。
摆锤装置摆锤装置是一种利用重锤的惯性来吸收地震能量的减震装置。
高性能复合砂浆钢筋网在中小学校舍加固中的应用高性能复合砂浆钢筋网在中小学校舍加固中的应用[摘要]：本文作者结合多年的工作经验，以汶川地震为工程实例，并通过对高性能复合砂浆钢筋网加固砌体结构的方法的探讨，希望此施工方法可以给到同行的借鉴。
[关键词]：加固技术；高性能复合砂浆[abstract] : this paper the author combined with years of the worked experience, to wenchuan earthquake for engineering example, and through the high-powered composite reinforcement fabric reinforcement mortar masonry structure method, this paper hope the construction method can give to peer for reference.[key words] : strengthening technology; High-powered composite mortar中图分类号：TU74文献标识码：A 文章编号：概述汶川地震中，中小学校舍破坏严重，导致了严重的人员伤亡和财产损失。
汶川地震后，各级政府高度重视中小学校舍的安全，对中小学校舍进行了全面的检测与抗震加固。
中小学校舍有相当一部分为砖砌体结构，传统砖砌体房屋加固方法有：外加混凝土构造柱和圈梁、外加钢筋水泥砂浆面层、压力灌浆法、粘钢加固、粘贴碳纤维材料加固、增设抗震墙等方法。
JgJ116-98《建筑抗震加固技术规程》对砌体房屋分抗震承载力不满足要求、房屋整体性不满足要求、房屋中易倒塌部位、扭转效应明显四种情况较为全面的介绍了砌体房屋的加固方法。
本文介绍的高性能复合砂浆钢筋网加固砌体结构的方法是在大量实验理论研究基础上，以传统加固方法为基础并有所创新的一种加固方法，相比于其他加固技术，其具有造价低、施工速度快等优点，已经在多个工程实际应用。
在长沙市中小学加固中，有60多所中小学采用了这项加固技术，取得了良好的社会、经济效益。
高性能复合砂浆钢筋网加固技术加固流程及要点高性能复合砂浆钢筋网加固流程依次为：构件表面处理、植剪切销钉、绑扎钢筋网、涂抹界面剂、抹复合砂浆、养护。
构件表面处理：加固前先凿除墙体表面的装饰层、粉砂层，再对墙体表面进行粗糙度处理，以达到加固构件的粗糙度要求。
对于混凝土结构，可使用多齿头凿毛机进行构件表面处理。
实践表明，多齿头凿毛机对于混凝土构件表面处理具有施工快、凿毛效果好、均匀性好等优点，控制构件表面粗糙程度效果非常好。
该产品已经取得了国家专利。
对于砖砌体结构，尤其是中小学校舍中常出现的空斗墙结构，由于墙体表面多不平整，整体性差，离散性大，工作时容易造成砖砌体材料的破坏，故采用甩素水泥砂浆的办法来处理表面。
植剪切销钉：在墙体表面植入剪切销钉的目的是提高墙体与复合砂浆条带界面的抗剪能力。
剪切销钉采用热轧变形钢筋，直径为6mm。
预先加工成L形，外露边长30mm。
销钉工艺流程如下：1）在原构件上对需要植销钉的位置画线定点；2）电锤钻孔。
钻孔直径为10mm；3）清孔。
对孔内注水，起到清洗和润湿的作用；4）注胶植筋。
待孔内不留明水，注入无机植筋胶，植入剪切销钉。
植入深度为60mm，间距490mm。
植筋胶为新型的无机植筋胶，在传统的无机植筋胶中添加一种新的组分：超细标准石英砂，相对于高性能水泥和矿物外加剂等，石英砂充当了粗骨料的成分，改善了胶体的级配关系。
此外，由于采用石英砂，此种无机植筋胶还能大幅度的降低无机植筋胶的成本。
绑扎钢筋网：按照设计要求放线定位后，在原构件表面进行钢筋网的绑扎，钢筋网固定于销钉之上。
涂抹界面剂：为使复合砂浆条带与墙体共同工作，保证加固效果，可对墙体表面涂刷一层界面处理剂，加强界面的粘结性。
界面剂由A、B两组分构成（简称AB组分界面剂），A组分为树脂系列减水剂为水剂；B组分为水泥基复合的含硅灰、粉煤灰等超细掺合料组成的无机界面粉剂。
抹复合砂浆：高性能复合砂浆组成成分为32.5级普通硅酸盐水泥、中河砂以及由聚丙烯纤维、钙矾石型膨胀剂、减水剂、硅灰、粉煤灰等超细掺合料组成的高性能复合砂浆添加剂（HPPC）。
设计强度等级为M30。
该复合砂浆具有强度高、抗裂性能和抗渗性能好等优点。
尤其是其较高的强度，对于建成二三十年以上的砖砌体房屋加固能达到很好的加固效果。
高性能水泥复合砂浆宜手工用力抹在原构件表面，一般分三次抹灰：第一次用力将复合砂浆塞满钢筋网格；第二次为初步找平；第三次为表面压光，高性能水泥复合砂浆厚度为25mm。
养护：抹完复合砂浆后，需进行洒水养护。
有关高性能复合砂浆钢筋网加固技术的研究实验室对于高性能复合砂浆钢筋网加固后的砌体结构进行了抗压能力和抗剪能力的实验研究论证。
1、抗压性能研究图a实验室加固砖柱抗压实验装置选取了5组15个试件，试件高度为725mm,试件宽度360mm，试件厚度240mm。
试件的砌筑砂浆强度等级为M5。
第一组试件均未加固，第二组试件为砂浆面层厚度为25mm的单面加固，第三组试件为砂浆面层厚度为35mm的单面加固，第四组试件为砂浆面层厚度为25mm的双面加固,第五组试件为砂浆面层厚度为35mm的双面加固。
根据实验结果，第二组试件开裂荷载提高幅度为51.5,破坏荷载提高幅度为51.5%;第三组试件开裂荷载提高幅度为57.9%,破坏荷载提高幅度为96.1%;第四组试件开裂荷载提高幅度为68.7%,破坏荷载提高幅度为120.3%;第五组试件开裂荷载提高幅度为136%,破坏荷载提高幅度为163.6%.对于高性能复合砂浆钢筋网钢筋网加固的砖砌体可采用以下公式进行计算：―加固砖墙竖向承载力设计值；―加固砖墙稳定系数；―分别为墙体，复合砂浆，受压钢筋截面面积；―空斗墙砌体抗压强度设计值；―为高性能复合砂浆轴心抗压强度设计值；―考虑剥离效应后HPFL加固层与砖墙共同工作系数；ηs-钢筋强度利用系数；2、抗剪性能研究：图b实验室加固砖墙抗剪实验装置通过对几组试件的侧向抗推实验，试件初裂荷载提高幅度为40%~50%左右，极限荷载提高幅度为20%~60%左右。
此外，还对加固墙体的延性、刚度、抗震性能进行了研究。
研究表明，经过复合砂浆钢筋网加固的墙体与未加固的墙体相比，延性、刚度及抗震性能都得到了较大的改善。
中小学校舍中存在一部分空斗墙结构校舍，对于空斗墙结构，抗剪承载力可以采用以下公式计算：圈梁构造柱模型：―墙体受HPFL约束工作系数，对高宽比为1墙体，单面加固取1.06，双面加固取1.27；―HPFL构造柱砂浆参与抗剪工作系数，按文献[55]，取0.68；―分别为未加固空斗墙抗剪强度平均值，复合砂浆抗拉强度平均值，HPFL构造柱纵向钢筋抗拉强度平均值。
―分别为墙体横截面面积，HPFL构造柱横截面面积，HPFL构造柱中纵向钢筋截面面积；b、剪刀撑模型―未加固空斗墙抗剪强度平均值和截面面积―HPFL条带中纵向钢筋抗拉强度平均值和截面面积；对于非空斗墙砌体结构，圈梁构造柱模型，可按照GB50003-2001《砌体结构设计规范》中考虑构造柱作用砖墙抗剪承载力计算公式进行计算；剪刀撑模型，可将斜撑的斜向钢筋换算成水平钢筋按照水平配筋砌体计算，并考虑斜撑作用系数。
对于楼梯间及山墙以及根据实际情况需要进行满墙加固的墙体，对于非空斗墙，可以采用以下公式计算：V=[fve(A+BEL/E’)+ζsfyAs]/ γreE:砖砌体弹性模量E’:砂浆弹性模量L:墙体长度B:砂浆厚度对于空斗墙，可根据承受相同水平剪力的原则将空斗墙等效成相同面积的实心墙进行计算。
水平荷载作用下空斗墙等效实心墙厚度计算公式：B=0.5(/+0.3)/(fv+αμ)L―抗剪强度折减系数，全斗无眠取0.6，三斗一眠取0.7，一斗一眠取0.8；―砖墙体的平均抗剪强度（MPa）；―空斗墙竖向压应力（MPa）；―墙体的高宽比；―空斗墙水平截面面积，按实心面积计算（mm2）。
―砖墙体的平均抗剪强度（MPa）；―抗剪强度计算系数，烧结普通砖取0.125；―砌筑砂浆抗压强度平均值，取砂浆抗压强度实测值。
工程应用燕子岭小学始建于1980年，共三层，层高3.600米，建筑面积1009平方米，墙体为240厚砖墙，预制板。
初建时未设置构造柱圈梁。
2000年由专业检测公司进行结构检测。
检测结果砂浆强度较低，部分砂浆强度几乎为零，实心砖砌块强度经检测高于设计强度。
检测结论该建筑不符合校舍类建筑抗震设防要求，需进行抗震加固。
建筑墙体布置平面如图，墙体在六度区地震剪力如图：加固方案：对于大梁支撑处、墙体转角处增设HPFL构造柱，墙顶设置HPFL圈梁，两端山墙及楼梯间横墙满墙高性能复合砂浆钢筋网加固。
楼板在板端板缝处设置1200宽高性能复合砂浆钢筋网条带以加强预制板连接整体性。
通过计算，采用高性能复合砂浆钢筋网加固后能够满足建筑物的抗震要求。
并为建设方节约了资金，缩短了工期。
[参考文献][1]尚守平;曾令宏;彭晖复合砂浆钢丝网加固RC受弯构件的试验研究 [建筑结构学报]2003(06)[2]聂建国;王寒冰;张天申;蔡奇秦凯高强不锈钢绞线网-渗透性聚合砂浆抗弯加固的试验研究 [建筑结构学报] 2005(02)------------最新【精品】范文。
