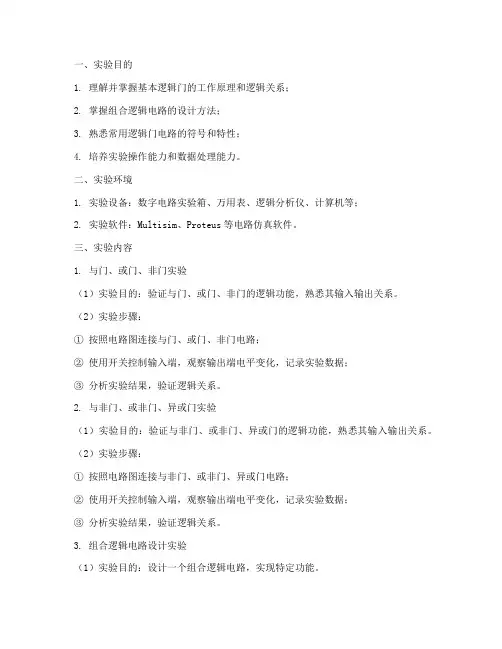

一、实验目的1. 理解并掌握基本逻辑门的工作原理和逻辑关系；2. 掌握组合逻辑电路的设计方法；3. 熟悉常用逻辑门电路的符号和特性；4. 培养实验操作能力和数据处理能力。
二、实验环境1. 实验设备：数字电路实验箱、万用表、逻辑分析仪、计算机等；2. 实验软件：Multisim、Proteus等电路仿真软件。
三、实验内容1. 与门、或门、非门实验（1）实验目的：验证与门、或门、非门的逻辑功能，熟悉其输入输出关系。
（2）实验步骤：① 按照电路图连接与门、或门、非门电路；② 使用开关控制输入端，观察输出端电平变化，记录实验数据；③ 分析实验结果，验证逻辑关系。
2. 与非门、或非门、异或门实验（1）实验目的：验证与非门、或非门、异或门的逻辑功能，熟悉其输入输出关系。
（2）实验步骤：① 按照电路图连接与非门、或非门、异或门电路；② 使用开关控制输入端，观察输出端电平变化，记录实验数据；③ 分析实验结果，验证逻辑关系。
3. 组合逻辑电路设计实验（1）实验目的：设计一个组合逻辑电路，实现特定功能。
（2）实验步骤：① 分析电路功能需求，确定逻辑表达式；② 根据逻辑表达式，设计电路原理图；③ 使用Multisim等仿真软件进行电路仿真，验证电路功能；④ 分析仿真结果，对电路进行优化。
四、实验结果与分析1. 与门、或门、非门实验结果：（1）与门：当输入端均为高电平时，输出端为高电平；当至少有一个输入端为低电平时，输出端为低电平。
（2）或门：当输入端均为低电平时，输出端为低电平；当至少有一个输入端为高电平时，输出端为高电平。
（3）非门：当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。
2. 与非门、或非门、异或门实验结果：（1）与非门：当输入端均为高电平时，输出端为低电平；当至少有一个输入端为低电平时，输出端为高电平。
（2）或非门：当输入端均为低电平时，输出端为高电平；当至少有一个输入端为高电平时，输出端为低电平。
基本逻辑门电路实验报告实验报告：基本逻辑门电路摘要：本实验旨在加深学生对于基本逻辑门电路的理解，并且实际操作电路完成基本的逻辑运算。
在实验中，我们探究了与门、或门、非门和异或门的工作原理，以及如何利用这些门实现一些简单的逻辑运算。
通过该实验，我们更深入的了解了基本逻辑门电路及其在计算机中的应用。
前言：数字逻辑电路是现代电子科技中的最基本、最基础的部分之一，是微电子工程所需要掌握的重要课程。
它是现代信息技术的核心，无论是计算机系统、通讯系统还是控制系统都离不开数字逻辑电路。
因此，对于数字逻辑电路的学习是我们深入学习计算机的必要前提。
材料及设备：1. 实验箱2. 电源3. 集成电路 7400（与门）、7402（或门）、7404（非门）、7486（异或门）4. 七段码数码管实验步骤：1. 确定各种门的输入输出端口2. 用实际物料组装好多个电路（与门、或门、非门、异或门）并完成接线3. 测试电路供电情况，并查看是否有异常现象4. 对于每一个电路，接入输入端口并测试输出的波形5. 利用实际电路完成几个简单的逻辑运算，并通过七段码数码管显示结果实验结果及分析：通过实验，我们了解到与门是实现逻辑与运算的一种基本电路，或门是实现逻辑或运算的一种基本电路，非门是实现逻辑非运算的一种基本电路，而异或门则可以实现异或功能。
同时，我们还探究了异或门的特殊性质，即异或门可以用于加法器电路的设计。
此外，我们发现，几种电路的运算皆相当简单，但其效果却十分明显。
结论：通过本实验，我们更加深入地了解了基本逻辑门电路及其在计算机中的应用，掌握了数字逻辑电路的基本操作方法。
以后，我们将继续加深对数字逻辑电路的理解与应用，并将其应用到更深入、更广泛的领域之中。
实验一基本逻辑门实验(1)一、实验目的1、通过实验学习掌握Quartus II软件的基本操作流程。
2、通过实验理解全加器电路的设计方法，并掌握在Quartus II软件中通过绘制电路图的形式进行芯片设计的过程。
3、学习Quartus II软件的“仿真”功能。
二、实验步骤1、在“我的电脑”中新建一个目录。
（注意：目录尽量建立在自带的U盘上，以防实验工程被还原）2、打开QuartusII软件，点击菜单中的“File->New Project Wizard”选项，启动新建工程向导程序，新建一个Quartus II工程。
工程文件保存在第1步创建的目录中，工程命名为：“Exp01”。
图1 新建工程向导启动图2 向导开始直接点击“Next”按钮图3 向导第1步，设置工程的路径和工程名向导第2步的设置是向新建工程中导入已经存在的设计文件，这里不用导入所以直接点击“Next”按钮跳过这一步。
向导第3步选择FPGA芯片，这里要按照实验箱上的芯片型号选择：Family选择“Cyclone II”，Available devices 选择“EP2C5T144C8”，其它地方保持默认选择。
图4 向导第3步设置工程用芯片向导程序第4、5步不用做设置，直接点击完成按钮就可以完成工程的建立了。
图5 工程建立完成，Project Navigator出现工程列表3、点击菜单“File->New”选项，打开新建文件窗口，选择“Design Files->Block Diagram/Schematic File”，再点击“OK”按钮，创建一个电路图设计文件。
图6 新建文件窗口4、点击菜单“File->Save As”选项，将新建的电路图设计文件保存在工程目录中，注意：文件名要与工程名保持一致：Exp01.bdf。
图7 新建文件保存图8 文件名与工程名保持一致5、点击设计文件窗口上的“Symbol Tool”工具按钮，如图所示：。

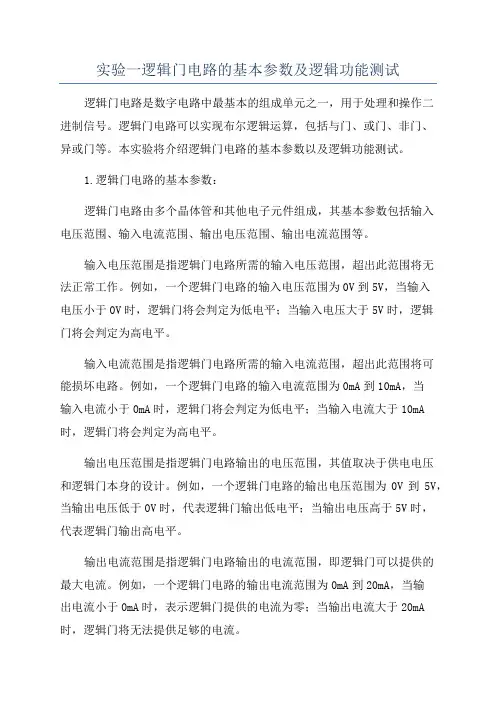

实验一逻辑门电路的基本参数及逻辑功能测试逻辑门电路是数字电路中最基本的组成单元之一，用于处理和操作二进制信号。
逻辑门电路可以实现布尔逻辑运算，包括与门、或门、非门、异或门等。
本实验将介绍逻辑门电路的基本参数以及逻辑功能测试。
1.逻辑门电路的基本参数：逻辑门电路由多个晶体管和其他电子元件组成，其基本参数包括输入电压范围、输入电流范围、输出电压范围、输出电流范围等。
输入电压范围是指逻辑门电路所需的输入电压范围，超出此范围将无法正常工作。
例如，一个逻辑门电路的输入电压范围为0V到5V，当输入电压小于0V时，逻辑门将会判定为低电平；当输入电压大于5V时，逻辑门将会判定为高电平。
输入电流范围是指逻辑门电路所需的输入电流范围，超出此范围将可能损坏电路。
例如，一个逻辑门电路的输入电流范围为0mA到10mA，当输入电流小于0mA时，逻辑门将会判定为低电平；当输入电流大于10mA 时，逻辑门将会判定为高电平。
输出电压范围是指逻辑门电路输出的电压范围，其值取决于供电电压和逻辑门本身的设计。
例如，一个逻辑门电路的输出电压范围为0V到5V，当输出电压低于0V时，代表逻辑门输出低电平；当输出电压高于5V时，代表逻辑门输出高电平。
输出电流范围是指逻辑门电路输出的电流范围，即逻辑门可以提供的最大电流。
例如，一个逻辑门电路的输出电流范围为0mA到20mA，当输出电流小于0mA时，表示逻辑门提供的电流为零；当输出电流大于20mA 时，逻辑门将无法提供足够的电流。
2.逻辑门电路的逻辑功能测试：为了验证逻辑门电路的逻辑功能，我们可以进行一系列的实验以测试其输入输出关系。
以下是几个常用的逻辑功能测试实验：(1)AND门测试：将AND门的两个输入端分别接入逻辑1和逻辑0信号源，观察输出端的信号变化。
当输入端均为逻辑1时，输出端应为逻辑1；当输入端有一个或两个信号为逻辑0时，输出端应为逻辑0。
逻辑1和逻辑0表示高电平和低电平。
(2)OR门测试：将OR门的两个输入端分别接入逻辑1和逻辑0信号源，观察输出端的信号变化。
