欧姆定律电路故障分析
第一节、电阻上的电流跟两端电压的关系
当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
第二节、欧姆定律及其应用
1、欧姆定律
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（德国物理学家欧姆）
公式：
U=IR
U——电压——伏特（V）；
R——电阻——欧姆（Ω）；
I——电流——安培（A）
使用欧姆定律时需注意：不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。人 - 2 - 们只能是利用这一公式来测量计算导体的电阻而已。
2、电阻的串联和并联电路规律的比较
注意：电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小
例题解析
习题一：如图，灯L1与L2是两只相同的小灯泡，当开关S闭合时，灯L1发光，而L2不发光，则产生故障的原因可能是（ ）
- 3 - A．灯L1的灯丝断了
B．灯L2的灯丝断了
C．灯L1被短路了
D．灯L2被短路了
串联电路中，电流只有一条路径；故障包括短路和断路，断路时，电路中没有电流，所用用电器都不能工作；短路时，电路中有电流通过，被短路的用电器不能工作．
【解析】 D
因为灯泡L1和L2串联连接，并且只有L1发光，说明电路中有电流通过，因此不是断路故障，即L2被短路．
习题二：某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）
A．若电流表无示数，电压表有示数，则R1可能短路
B．若电流表无示数，电压表无示数，则R2可能断路
C．若电流表有示数，电压表有示数，则R1可能断路
D．若电流表有示数，电压表无示数，则R2可能短路
答案：D
用心辅导中心 蜀汉路349号 九年级物理第七课时：欧姆计算和电表示数判断
2011-7-20 1 结论：已知道电阻21,RR,将其串联后，则其两端电压之比2121RRUU；若将其并联，则通过他们的电流之比1221RRII

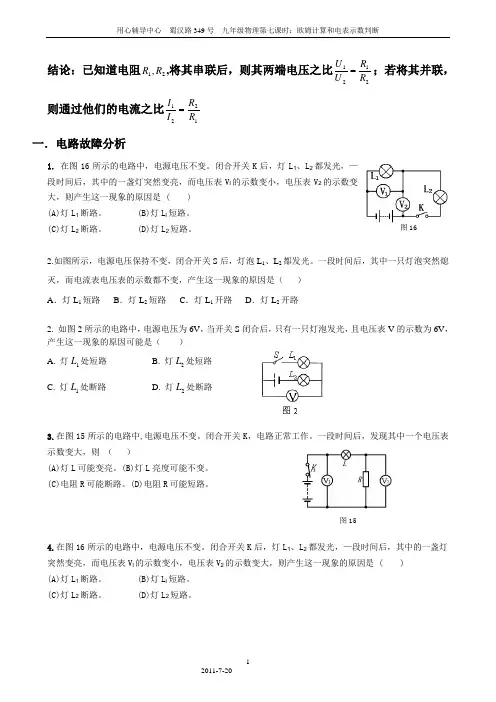

一．电路故障分析
1. 在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
(A)灯L1断路。 (B)灯Ll短路。
(C)灯L2断路。 (D)灯L2短路。
2.如图所示，电源电压保持不变，闭合开关S后，灯泡L1、L2都发光。一段时间后，其中一只灯泡突然熄灭，而电流表电压表的示数都不变，产生这一现象的原因是（ ）
A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路
2. 如图2所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A. 灯L1处短路 B. 灯L2处短路
C. 灯L1处断路 D. 灯L2处断路
3.在图15所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）
(A)灯L可能变亮。(B)灯L亮度可能不变。
(C)电阻R可能断路。(D)电阻R可能短路。
4.在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
(A)灯L1断路。 (B)灯Ll短路。
(C)灯L2断路。 (D)灯L2短路。 图16
图15 用心辅导中心 蜀汉路349号 九年级物理第七课时：欧姆计算和电表示数判断
2011-7-20 2 5. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（ ）
期末专题复习 第十四章 欧姆定律 动态电路分析
一、单选题
1．从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值倒数与酒精气体浓度成正比，如果测得酒精气体浓度变大，那么测试仪的（ ）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
2．如图所示的电路中，电源电压不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）
A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
3．如图所示，电源电压不变，R为滑动变阻器，R0为定值电阻；忽略温度对灯丝电阻的影响。闭合开关S，将滑动变阻器的滑片P向左滑动时，下列说法正确的是（ ）
A．电流表A示数减小
B．电压表V2示数和电压表V1示数之差变大
C．灯两端电压变化量小于滑动变阻器两端电压变化量
D．电压表V2和电流表A示数之比增大
4．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（ ）
A．电压表V1示数变大，电路表示数变小
B．电压表V2示数不变，电流表示数变大
C．电压表V1示数和电流表示数的乘积变大
D．电压表V2示数和电流表的比值不变
5．货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。现在，高速公路入口一般均设有公路超限超载检测站。如图所示R1是定值电阻，起保护作用；R2是压敏电阻（阻值随压力增加而减小）。将S闭合后，以下说法正确的是（ ）
A．压力表实际是一个电流表
B．当升降机静止不动时，检测物越重压力表示数越大
C．压力表示数不变时升降机一定在做匀速直线运动
D．检测物被取走时电路电流最大
1 欧姆定律专题复习
一、欧姆定律的探究及应用

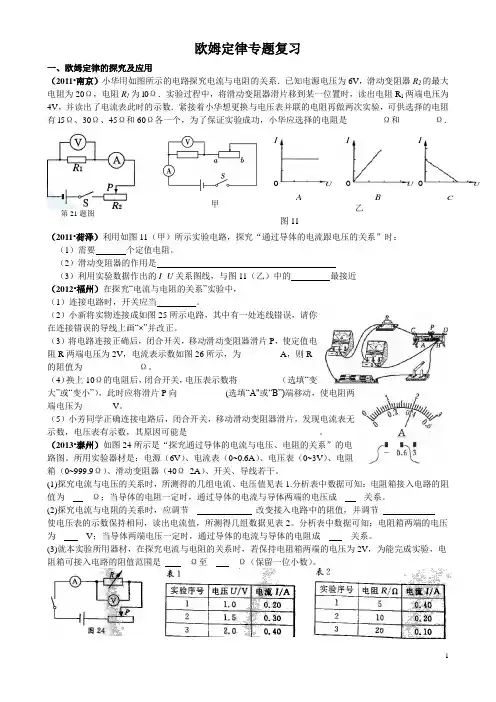

（2011•南京）小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是________Ω和________Ω．
（2011•荷泽）利用如图11（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是
（3）利用实验数据作出的I- U关系图线，与图11（乙）中的 最接近
（2012•福州）在探究“电流与电阻的关系”实验中，
（1）连接电路时，开关应当 。
（2）小新将实物连接成如图25所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图26所示，为_________A，则R的阻值为_____________Ω。
（4）换上10Ω的电阻后，闭合开关，电压表示数将__________（选填“变大”或“变小”），此时应将滑片P向___________(选填“A"或“B”)端移动，使电阻两端电压为_______V。
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是______________________________。
（2013•泰州）如图24所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0.6A）、电压表（0~3V）、电阻箱（0~999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干。
