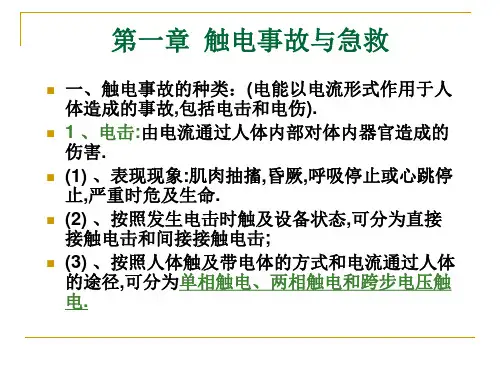

双圈绕组变压器结线图
熔断 器
FU1 TV
熔断器
FU2
U1
U2 36V或12V
HL
图3
变压器
二、屏护和间距
1 、屏护:使用围墙、栅栏、遮栏 、护罩 、 箱盒等将带电体与外、 界隔离.
(一) 、其规格及安全要求:(1) 、网状屏护装 置的网孔应不大于40mmX40mm;(2) 、遮栏 高度不低于1.7米,底部离地面距离应不超过 0.1米;(3) 、对于低压设备,网眼遮栏与裸导体 之间距离不宜小于0.15米;10KV设备不宜小 于0.35米;20-35KV设备不宜低于0.6米;(4) 、 户内栅栏高度应不低于1.2米,户外不低于1.5 米;(5) 、户外变电装置的围墙高度应不低于 2.5米。
间距
2、间距:
(1) 、架空线路的间距见书40页;
(2) 、高压配电装置与低压配电装置应分室装 设.如在同 一室内单列布置时,高压开关柜与低压 配电屏之间的距离 应不小于2米.
(3) 、常用开关的安装高度:
※电度表板底部距地面高度可取1.8 米;
※常用开关设备安装高度为1.3～1.5米.为了便于操作, 开关手柄与建筑物之间应保持0.15米.开关手柄离地面高 度可取1.4米.
第二章 防止直接触电的安全措施
2 、通常采用安全隔离变压器作为安全电 压的电源.这种变压器的原边和副边之间有 良好的绝缘,其间还可以用接地屏蔽开来.
3 、安全电压必须由双圈绕组变压器降压 获得,而不可由自耦变压器或电阻分压器获 得;变压器的铁芯和外壳均应接地,以防止 一二次绕组间绝缘击穿时,高压窜入低压回 路引起的触电危险;在高低压侧回路中装设 熔断器作短路保护.如图3:
●正常时，i1+i2+i3+iN=0，铁
