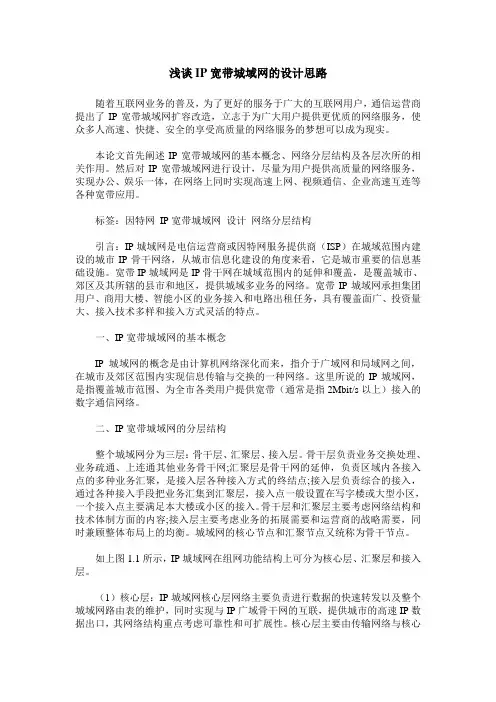

浅谈IP宽带城域网的设计思路随着互联网业务的普及，为了更好的服务于广大的互联网用户，通信运营商提出了IP宽带城域网扩容改造，立志于为广大用户提供更优质的网络服务，使众多人高速、快捷、安全的享受高质量的网络服务的梦想可以成为现实。
本论文首先阐述IP宽带城域网的基本概念、网络分层结构及各层次所的相关作用。
然后对IP宽带城域网进行设计，尽量为用户提供高质量的网络服务，实现办公、娱乐一体，在网络上同时实现高速上网、视频通信、企业高速互连等各种宽带应用。
标签：因特网IP宽带城域网设计网络分层结构引言：IP城域网是电信运营商或因特网服务提供商（ISP）在城域范围内建设的城市IP骨干网络，从城市信息化建设的角度来看，它是城市重要的信息基础设施。
宽带IP城域网是IP骨干网在城域范围内的延伸和覆盖，是覆盖城市、郊区及其所辖的县市和地区，提供城域多业务的网络。
宽带IP城域网承担集团用户、商用大楼、智能小区的业务接入和电路出租任务，具有覆盖面广、投资量大、接入技术多样和接入方式灵活的特点。
一、IP宽带城域网的基本概念IP城域网的概念是由计算机网络深化而来，指介于广域网和局域网之间，在城市及郊区范围内实现信息传输与交换的一种网络。
这里所说的IP城域网，是指覆盖城市范围、为全市各类用户提供宽带（通常是指2Mbit/s以上）接入的数字通信网络。
二、IP宽带城域网的分层结构整个城域网分为三层：骨干层、汇聚层、接入层。
骨干层负责业务交换处理、业务疏通、上连通其他业务骨干网;汇聚层是骨干网的延伸，负责区域内各接入点的多种业务汇聚，是接入层各种接入方式的终结点;接入层负责综合的接入，通过各种接入手段把业务汇集到汇聚层，接入点一般设置在写字楼或大型小区，一个接入点主要满足本大楼或小区的接入。
骨干层和汇聚层主要考虑网络结构和技术体制方面的内容;接入层主要考虑业务的拓展需要和运营商的战略需要，同时兼顾整体布局上的均衡。
城域网的核心节点和汇聚节点又统称为骨干节点。

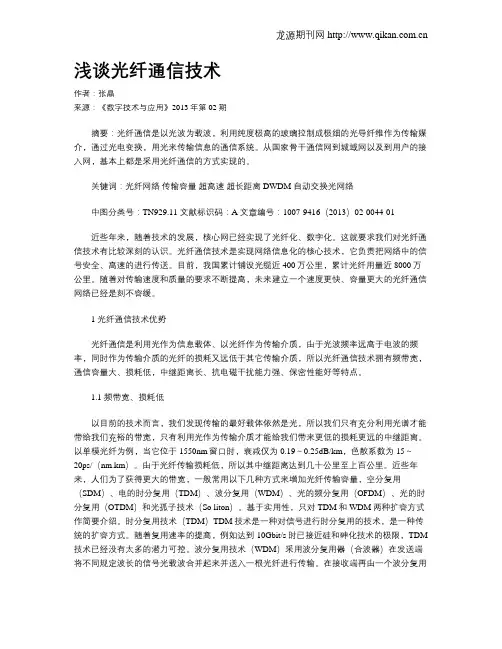

浅谈光纤通信技术作者：张晶来源：《数字技术与应用》2013年第02期摘要：光纤通信是以光波为载波，利用纯度极高的玻璃拉制成极细的光导纤维作为传输媒介，通过光电变换，用光来传输信息的通信系统。
从国家骨干通信网到城域网以及到用户的接入网，基本上都是采用光纤通信的方式实现的。
关键词：光纤网络传输容量超高速超长距离 DWDM 自动交换光网络中图分类号：TN929.11 文献标识码：A 文章编号：1007-9416（2013）02-0044-01近些年来，随着技术的发展，核心网已经实现了光纤化、数字化。
这就要求我们对光纤通信技术有比较深刻的认识。
光纤通信技术是实现网络信息化的核心技术，它负责把网络中的信号安全、高速的进行传送。
目前，我国累计铺设光缆近400万公里，累计光纤用量近8000万公里。
随着对传输速度和质量的要求不断提高，未来建立一个速度更快、容量更大的光纤通信网络已经是刻不容缓。
1 光纤通信技术优势光纤通信是利用光作为信息载体、以光纤作为传输介质，由于光波频率远高于电波的频率，同时作为传输介质的光纤的损耗又远低于其它传输介质，所以光纤通信技术拥有频带宽，通信容量大、损耗低，中继距离长、抗电磁干扰能力强、保密性能好等特点。
1.1 频带宽、损耗低以目前的技术而言，我们发现传输的最好载体依然是光，所以我们只有充分利用光谱才能带给我们充裕的带宽，只有利用光作为传输介质才能给我们带来更低的损耗更远的中继距离。
以单模光纤为例，当它位于1550nm窗口时，衰减仅为0.19～0.25dB/km，色散系数为15～20ps/（nm.km）。
由于光纤传输损耗低，所以其中继距离达到几十公里至上百公里。
近些年来，人们为了获得更大的带宽，一般常用以下几种方式来增加光纤传输容量，空分复用（SDM）、电的时分复用（TDM）、波分复用（WDM）、光的频分复用（OFDM）、光的时分复用（OTDM）和光孤子技术（So liton）。
基于实用性，只对TDM和WDM两种扩容方式作简要介绍。

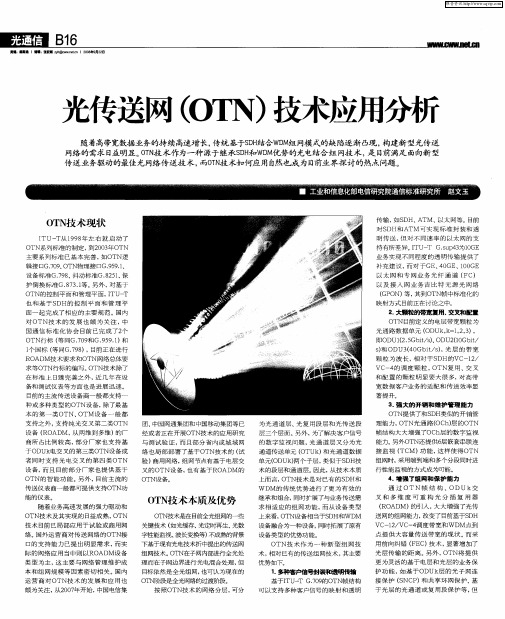

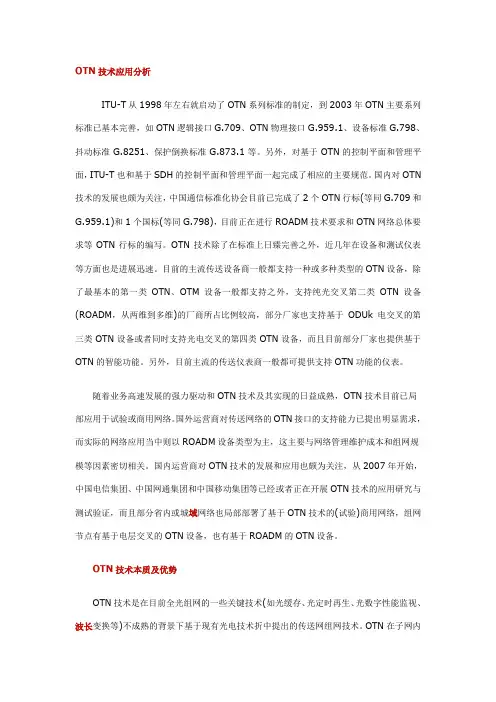

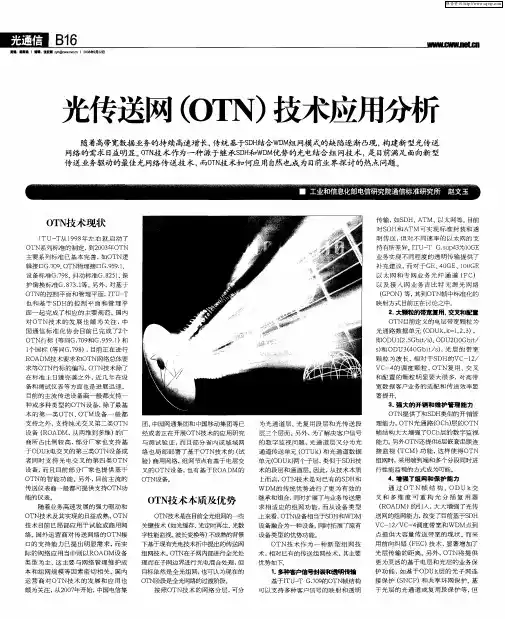

OTN技术应用分析ITU-T从1998年左右就启动了OTN系列标准的制定，到2003年OTN主要系列标准已基本完善，如OTN逻辑接口G.709、OTN物理接口G.959.1、设备标准G.798、抖动标准G.8251、保护倒换标准G.873.1等。
另外，对基于OTN的控制平面和管理平面，ITU-T也和基于SDH的控制平面和管理平面一起完成了相应的主要规范。
国内对OTN 技术的发展也颇为关注，中国通信标准化协会目前已完成了2个OTN行标(等同G.709和G.959.1)和1个国标(等同G.798)，目前正在进行ROADM技术要求和OTN网络总体要求等OTN行标的编写。
OTN技术除了在标准上日臻完善之外，近几年在设备和测试仪表等方面也是进展迅速。
目前的主流传送设备商一般都支持一种或多种类型的OTN设备，除了最基本的第一类OTN、OTM设备一般都支持之外，支持纯光交叉第二类OTN设备(ROADM，从两维到多维)的厂商所占比例较高，部分厂家也支持基于ODUk电交叉的第三类OTN设备或者同时支持光电交叉的第四类OTN设备，而且目前部分厂家也提供基于OTN的智能功能。
另外，目前主流的传送仪表商一般都可提供支持OTN功能的仪表。
随着业务高速发展的强力驱动和OTN技术及其实现的日益成熟，OTN技术目前已局部应用于试验或商用网络。
国外运营商对传送网络的OTN接口的支持能力已提出明显需求，而实际的网络应用当中则以ROADM设备类型为主，这主要与网络管理维护成本和组网规模等因素密切相关。
国内运营商对OTN技术的发展和应用也颇为关注，从2007年开始，中国电信集团、中国网通集团和中国移动集团等已经或者正在开展OTN技术的应用研究与测试验证，而且部分省内或城域网络也局部部署了基于OTN技术的(试验)商用网络，组网节点有基于电层交叉的OTN设备，也有基于ROADM的OTN设备。
OTN技术本质及优势OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

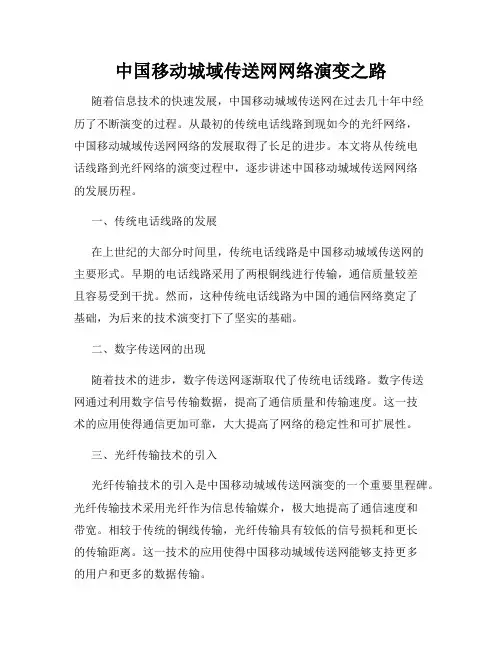

中国移动城域传送网网络演变之路随着信息技术的快速发展，中国移动城域传送网在过去几十年中经历了不断演变的过程。
从最初的传统电话线路到现如今的光纤网络，中国移动城域传送网网络的发展取得了长足的进步。
本文将从传统电话线路到光纤网络的演变过程中，逐步讲述中国移动城域传送网网络的发展历程。
一、传统电话线路的发展在上世纪的大部分时间里，传统电话线路是中国移动城域传送网的主要形式。
早期的电话线路采用了两根铜线进行传输，通信质量较差且容易受到干扰。
然而，这种传统电话线路为中国的通信网络奠定了基础，为后来的技术演变打下了坚实的基础。
二、数字传送网的出现随着技术的进步，数字传送网逐渐取代了传统电话线路。
数字传送网通过利用数字信号传输数据，提高了通信质量和传输速度。
这一技术的应用使得通信更加可靠，大大提高了网络的稳定性和可扩展性。
三、光纤传输技术的引入光纤传输技术的引入是中国移动城域传送网演变的一个重要里程碑。
光纤传输技术采用光纤作为信息传输媒介，极大地提高了通信速度和带宽。
相较于传统的铜线传输，光纤传输具有较低的信号损耗和更长的传输距离。
这一技术的应用使得中国移动城域传送网能够支持更多的用户和更多的数据传输。
四、网络升级与扩容随着用户数量和数据流量的不断增加，中国移动城域传送网需要不断进行网络升级和扩容，以应对日益增长的通信需求。
网络升级包括硬件设备的更换和软件系统的更新，以提供更高的速度和更强的稳定性。
扩容则需要增加网络的带宽和容量，以满足日益增长的数据传输需求。
五、网络安全的重要性随着网络的不断发展和演变，网络安全问题也日益凸显。
中国移动城域传送网需要加强网络安全措施，以保护用户数据的安全和隐私。
网络安全的重要性不容忽视，只有确保网络的安全性，才能保证网络的稳定和可信任性。
六、未来展望中国移动城域传送网的演变之路还将继续前行。
随着5G技术的逐渐推广和应用，传送网将迎来新的挑战和机遇。
5G技术将提供更高的带宽和更低的延迟，使得网络传输更加快速和稳定。
浅谈光纤通信技术光纤通信是指利用光纤作为传输介质，通过将信息转换成光信号，传输到目标地点进行通信的技术。
光纤通信以其高速、高带宽、低损耗、抗干扰等优点成为现代通信的基础。
本文就对光纤通信的原理、结构、特点和应用做简要探讨。
一、光纤通信的原理光纤通信的基本原理是使用发光器将电信号转换成光信号，经过光纤进行传输，再用光电转换器将光信号转换回电信号。
光纤是由玻璃或塑料等材料做成的，内部空心，光线从一端进入，沿着光纤的长度方向传输，最终从另一端输出。
光纤通信的原理和传统的电信号传输方法不同，电信号是利用电磁波进行传输，且电磁波在传输过程中会受到各种干扰。
而光纤通信采用的是光信号，它是利用光波在空气或水中传播的原理，且光波在传输过程中不会受到干扰。
光纤通信系统一般是由发光器、光纤、接收器三部分组成。
1. 发光器发光器是将电信号转换成光信号的装置。
常用的发光器有LED 发光二极管和半导体激光器两种。
LED 发光二极管输出的是普通的光信号，而半导体激光器输出的是相干光信号，所以半导体激光器的发光效率高，信号传输距离远。
2. 光纤光纤是用于光信号传输的根细的玻璃管道。
光纤的造型是一个中心空心的细长管道，管道内不需要空气，用受激辐射发射的光束产生的光信号在内壁的全反射下使光束得以延伸传输。
光纤的损耗是非常小的，目前在100公里以内的通讯线路上常常采用单模光纤进行数据传输。
3. 接收器接收器是将光信号转换成电信号的装置。
接收器一般采用光电二极管或光敏二极管。
当光信号进入接收器时，会被转换成电信号，这个过程称为光电转换。
1. 传输速度快光信号的传输速度非常快，其传输速度可达光速的 2/3，大约是每秒 20 亿个比特。
因此，光纤通信可以实现高速传输，成为高速互联网的主要手段。
2. 传输距离远光纤通信的传输距离可达几千公里以上，这是因为光信号的传输损耗很小。
假设在同一光纤中，采用LED 发光二极管的传输距离在 5 公里以内，采用半导体激光器的传输距离可达到 200 公里以上。
浅谈光纤城域传送网(一)
论文关键词:光纤通信；城域传送网；光网络论文摘要:当前信息容量日益剧增，为提高信息
的传输速度和容量，光纤通信被广泛的应用于信息化的发展。城域传送网传作为承载城域范
围内的固定、移动和数据等多种业务的基础传送网络,在整个光网络中占有不可替代的地位。
本文介绍了城域传送网的特点，对主要技术进行了分析，最后探讨了其发展趋势。
1引言
城域传送网是覆盖城区、郊区或者部分规模较小的市县，为城域多业务提供综合传送平台的
网络，是承载城域范围内的固定、移动和数据等多种业务的基础传送网络，它一般以多业务
光传送网络为基础、以多种接入技术为辅，为多种业务和通信协议提供综合传送承载平台。
城域传送网向上与省际和省内干线相连，向下负责综合业务引入，完成集团用户、商用大楼、
智能小区的业务接入和电路出租的任务。
2城域传送网的特点
城域传送网是非常复杂的网络，每个城市和每个城市都因现状不同而有所不同，从网络分层
结构来说，城域传送网一般分为核心传送层、汇聚层和接入层。对于网络规模较小的城市，
可根据实际情况简化网络层次。下面从通用角度分析城域传送网的特点。
多业务。城域传送网需要同时支持多种业务，单一平台支持多种协议和处理混合业务的特征
是城域光传送网络获得足够竞争优势的关键因素，也是最重要的特点。多业务支持是城域光
传送网络的基石，可为运营商带来许多竞争优势，如后向兼容性(如SDHoverWDM)、成本显
著降低(减少了网络分层和设备)、网络管理简化和配置工作量减少等。
安全可命性和可增位性。城域传送网涉及到大量的客户和服务，网络的安全可靠性直接影响
到客户，传送网应支持网络节点的备份和线路保护，提供网络安全措施，同时多种生存性有
利于运营商向用户提供更好的业务定义。同时城域传送网应当要充分考虑业务扩展能力，能
针对不同的用户需求提供丰富的宽带增值业务，使网络可持续赢利。
动态性。与骨干传送网相比，城域传送网的动态性较强，多种数据业务的动态性和不可预见
性使得城域传送网的相关需求加强，目前的发展趋势是越来越多的客户需要带宽更灵活的业
务。他们需要快速的业务配置、更短期的、可灵活增加的服务合同和基于QoS的价格，将
来还可能出现对带宽按需分配等新业务的需求。
网络扩展性。由于受用户需求和地理分布动态变化的影响，城域的数据业务具有多变性，城
域传送网要建设成完整统一、组网灵活、易扩充的弹性网络平台，留有充分的扩充余地，能
够随着需求变化，可允许运营商不断地按照业务需求增加带宽，而不需要进行网络整体升级。
3城域网中的相关技术分析
SDH多业务传送平台。SDH多业务传送平台(MSTP)是目前广泛应用的产品。为了适应城域网
多业务的需求，SDH从单纯支持2Mb/s,155Mb/s等话音业务接口向支持以太网和ATM等多
业务接口演进，将多种不同业务通过YC或VC级联方式映射入SDH时隙进行处理。SDH多
业务平台将传送节点与各种业务节点融合在一起，各厂商只是融合程度不同。
MSTP的出发点是将2层或3层的功能作为SDH附加功能来完成的，其对2层或ATM层的
处理都是与SDH处理相分离的，但都可以映射到SDH的VC时隙进行重组。从功能上看，
MSTP除了具有SDH功能外，还具有2层、MAC层和ATM功能。
MSTP比较适合于已经敷设大量SDH网的运营公司，它可以方便有效地支持分组数据业务，
实现从电路交换网到分组网的过渡，适合支持混合型业务特别是以TDM业务为主的混合型
业务，同时可以保证网络管理的统一性。
弹性分组环技术。正在由IEEE802.17工作组制定的弹性分组环(RPR)技术，吸收了吉比特以
太网的经济性、SDH系统50ms环保护特性。RPR采用类似以太网的帧格式，结合丝丝标记，
基于MAC高速交换，简化IP前传。RPR技术可以支持更细的带宽粒度，网络成本较低，可
以承载具有突发性的IP业务，同时支持传统语音传送，有比较好的带宽公平机制和拥塞控
制机制。RPR环是在整个环上实现公平机制而不是在单独链路上，容易实行全局的公平机制。
服务供应商可以利用源节点发送数据包的速率来控制上游节点和下游节点的速率。带宽策略
允许在无拥塞的情况下，把环上任意两个节点之间所有的带宽分配给这两个节点，没有SDH
那种固定电路系统的不灵活性，同时又比点到点的以太网更加有效。
目前RPR标准尚未完成，其中的一个重要问题是对时钟的透明传输，RPR同步机制与SDH
不同，必须确保TDM时钟可以透明传输到对端。第二个挑战来自RPR定义的是一个环网结
构下的技术，无法工作在复杂的网络环境下(甚至是环间互联)，而实际的城域网络环境则是
十分复杂的。
RPR技术适合于以数据业务为主、TDM业务为辅的网络，其应用范围将逐渐扩大，适合于
新建网络。
城域WDM光网络。WDM技术不仅提高了光纤利用率，而且在业务信号复杂多变的城域网
中对信号具有透明性，它可以对从不同设备出来的信号不进行速率和帧结构调整，直接进行
透明传输。这可给用户、特别是租用波长的用户以最大的灵活性。同时，不同波长间的信号
互不干涉，每个波长都可以自己灵活上下。WDM技术主要应用于城域骨干网。
