新建小区 FTTH宽带接入方案探讨[摘要]随着通信技术的迅猛发展，安全保密、高传输速率、高带宽、低运维成本等已成为各电信运营商在宽带建设中所关注的重点。

而光纤宽带的普遍化，EPON/GPON接入技术的推广和成熟商用，进一步加快了新型宽带网络建设的步伐，因此，基于PON技术的FTTH光纤宽带接入模式已成为运营商的首选。

本文主要对新建小区FTTH宽带接入方案进行探讨，以供大家互相学习交流。

[关键词]小区；FTTH；宽带接入；方案；一、FTTH概述光纤到户（FTTH）是基于PON（无源光网络）技术的一种接入方式，是宽带接入的最理想解决方案，因其具有高带宽、稳定可靠且节能环保、传输速率高、组网灵活、运维便利等优势。

FTTH一步到位满足了用户高带宽需求，可以提供50Mbit／s，100Mbit／s以及更高带宽，可以真正构建一张全程无源的光网络，是光接入网发展的终极目标。

FTTH宽带网络结构主要组成部分有放置在局端的光线路终端（OLT设备）、远端的光网络单元（ONU设备）以及为OLT和ONU提供传输通道的光分配网络（ODN）三个部分，其光缆由主干、配线及入户光缆组成。

所谓的FTTH就是指把ONU设备放置在用户家中，信号从局端OLT设备到用户家中全程采用光源传输【1】。

FTTH用户家中的ONU设备上行至EPON/GPON光口，下行可接以太网接口、ADSL网线接口等，然后通过家庭网关实现语音、数据图像、视频等业务的接入。

二、新建小区FTTH宽带接入实施思路对于FTTH宽带网络而言，主要设计规划节点、光缆线路路由、纤芯数量等3个要素，一般是优先规划节点，才确定路由和纤芯数量。

规划节点就是要规划节点的位置、覆盖范围和节点之间的归属关系，光缆线路路由主要由节点位置和归属关系决定，纤芯数量主要由节点数量、每节点纤芯需求决定。

对于新建小区而言，如果用户数量多、机房条件便利，可考虑小型OLT设备下沉至小区。

而接入小区的ODN网络应安全可靠，向下逐步延伸至业务终端用户。

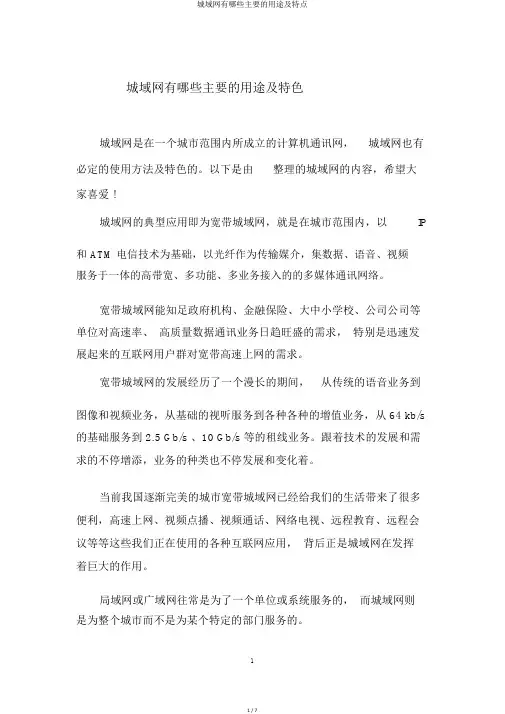

城域网有哪些主要的用途及特色城域网是在一个城市范围内所成立的计算机通讯网，城域网也有必定的使用方法及特色的。

以下是由整理的城域网的内容，希望大家喜爱 !城域网的典型应用即为宽带城域网，就是在城市范围内，以IP和 ATM 电信技术为基础，以光纤作为传输媒介，集数据、语音、视频服务于一体的高带宽、多功能、多业务接入的的多媒体通讯网络。

宽带城域网能知足政府机构、金融保险、大中小学校、公司公司等单位对高速率、高质量数据通讯业务日趋旺盛的需求，特别是迅速发展起来的互联网用户群对宽带高速上网的需求。

宽带城域网的发展经历了一个漫长的期间，从传统的语音业务到图像和视频业务，从基础的视听服务到各种各种的增值业务，从 64 kb/s 的基础服务到 2.5 Gb/s 、10 Gb/s 等的租线业务。

跟着技术的发展和需求的不停增添，业务的种类也不停发展和变化着。

当前我国逐渐完美的城市宽带城域网已经给我们的生活带来了很多便利，高速上网、视频点播、视频通话、网络电视、远程教育、远程会议等等这些我们正在使用的各种互联网应用，背后正是城域网在发挥着巨大的作用。

局域网或广域网往常是为了一个单位或系统服务的，而城域网则是为整个城市而不是为某个特定的部门服务的。

建设局域网或广域网包含资源子网和通讯子网两个方面，而城域网的建设主要集中在通讯子网上，此中也包含两个方面：一是城市骨干网，它与中国的骨干网相连。

二是城市接入网，它把当地全部的联网用户与城市骨干网相连。

城域网的构成城域网络分为 3 个层次：中心层、汇聚层和接入层：中心层主要供给高带宽的业务承载和传输，达成和已有网络(如ATM 、FR、DDN 、IP 网络 )的互联互通，其特色为宽带传输和高速调动。

汇聚层的主要功能是给业务接入节点供给用户业务数据的汇聚和散发办理，同时要实现业务的服务等级分类。

接入层利用多种接入技术，进行带宽和业务分派，实现用户的接入，接入节点设施达成多业务的复用和传输。

三网融合时代 三网融合时代全业务城域网发展建议 全业务城域网发展建议HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 三网融合时代提纲1 2城域网技术及业务发展趋势 三网融合时代城域网发展建议HUAWEI TECHNOLOGIES CO., LTD.Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 刀{ 三网融合时代发展和竞争的时代n电信运营商和有线电视运营商业务互相渗透DSLCable BBBB电 信 运 营 商Fixed LineVoiceGSM/CDMA WCDMAMobileFTTH IPTV有 线 VOIP 电 视 MVNO/MNO 运 (CDMA/WIMAX) 营 商 Cable TVDTV,IPTVn通过全业务绑定及价格策略互相争夺客户n电信运营商通过铺设FTTH来提供IPTV业务，抢夺有线电视运营商TV业务n有线电视运营商通过自建移动网络或MVNO的方式进入传统电信运营商的移动领域，形成全业务竞争TV三网融合正在试点和部署；未来2～3年，将是业务发展和建立格局的关键时期HUAWEI TECHNOLOGIES CO., LTD. Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 三网融合时代城域网业务“流”分类及变化宽带流：高带宽，中ARPU 高速增长 开放型难于管控规划BAS BAS SR SR CR CR专线流：市场稳定，高ARPU 高质量要求 面临技术迁移视频流：高带宽，低ARPU 带宽需求持续增长 未来战略平台OLT DSLAM LW ATM MSTP话音流：低带宽，高ARPU 高质量要求 面临技术迁移l l l l流量逐步归一到宽带、视频、话音、专线四大类业务流 宽带为开放型流量，难于统一规划管理，安全性较差；其他为封闭性业务，可统一规划管理 宽带和视频为高带宽需求业务，话音和专线为高质量需求业务 专线和话音业务受业务发展和产业链影响，面临着技术平台迁移HUAWEI TECHNOLOGIES CO., LTD. Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 三网融合时代宽带流：高带宽、低安全、难管控某城市09年宽带用户量同比增长25%500 400 300 200 100 0 2007 2008 2009 2010150 257 3 40平均带宽同比增长33%以上 (单位：K）450普及率与发达国家仍有较大差距安全问题频率和程度同步增长分计算机病 毒感染 脚本 病毒 电子 邮件 蠕虫 DDoS 零日攻击流量难于统一规划和管理3G PS蓄势而发HTTP DoS Rootkits Video P2P时间 谍 软 件 僵尸 网络钓鱼天 周1980 宏 病 毒网络 蠕虫特洛伊木马 1985 19901995200020052010l l l宽带互联网业务仍在高速发展并存在很大的空间，仍是运营商的关键业务和收入之一 互联网的开放性决定了宽带流的丰富和自由，同时也意味着低安全和难管控，对高价值业务冲击较大 互联网视频是潜在的业务需求和带宽杀手；移动宽带正在起步和高速增长Huawei ConfidentialHUAWEI TECHNOLOGIES CO., LTD.PDF 文件使用 "pdfFactory Pro" 试用版本创建 茁 三网融合时代视频流：高带宽、高体验、低收益完整名称 : BTV HD 2010 -CHD.ts 文件格式 : MPEG-TS 文件大小 : 28.4 GiB 长度 : 3 小时 39 分 平均混合码率 : 18.6 Mbps 春节联欢 晚会 1080I HDTV MPEG2-CHD\BTVHD 2010 春晚电视购物 视频通讯 在线相册视频 ID : 1022 (0x3FE) 菜单 ID : 2602 (0xA2A) 文件格式 : MPEG Video 格式版本 : V ersion 2 格式简介 : Main@High 格式设置, BVOP : 是 格式设置, Matrix : 默认 长度 : 3 小时 39 分 码率模式 : VBR 码率 : 16.8 Mbps 额定码率 : 38.0 Mbps 画面宽度 : 1 920 像素 画面高度 : 1 080 像素 画面比例 : 16:9 帧率 : 25.000 fps 分辨率 : 8 位 比色法 : 4:2:0 扫描方式 : 隔行扫描 扫描顺序 : 奇数场(前场 TFF)优先 bits/(pixel*frame)(数据密度) : 0.325 大小 : 25.8 GiB (91%)互动竟猜 IPTV长时间的QOS/带宽保障要求0. 0 6 0.055 0. 0 5 0.045 0. 0 4 0.035 0. 0 3 0.025 0. 0 2 0.015 0. 0 1 0.005 0(元/M)0.05208333以IPTV为核心 以IPTV为核心 覆盖全业务运营 覆盖全业务运营 视频业务市场 视频业务市场信息服务交互游戏 广告0. 0 0 6 25 0.0000031 0 . 00 0 3 7 0 3 7教育话音IPTV固 定 WEB移 动 WEB三屏体验 IPTV 是未来的蓝海某高清节点带宽需求 l l lIPTV 收入/带宽比例较低单家庭用户带宽需求20～50M，用户在线率高，在线时间长，链路质量要求高，运维要求高 每bit收益在所有业务中目前最低，但是竞争必需业务，也是未来的蓝海 IPTV是一条必走之路，在业务模式打开、到达盈利点之前，需要综合考虑投入产出比HUAWEI TECHNOLOGIES CO., LTD. Huawei ConfidentialPDF 文件使用 "pdfFactory Pro" 试用版本创建 三网融合时代专线流：稳定、传统、高ARPU 传统专线业务存量市场，全球50亿美元； 中国电信集团业务： 8K（2M）*80%（利用率）*6000元月*12=4.61亿 3K（155M）*40%（利用率）*60000元月*12=8.64亿 总和13.25亿（不包括省内业务）； 中国联通ATM一共4张网，北电、朗讯各两张，集团业 务10K线，收入10亿左右，省内业务40K线；考虑迁移IP, 18%破产 兼并不愿意迁移, 60%需求& 顾虑愿意迁移IP, 22%收购l l专线业务用户稳定，流量稳定，收入稳定，对线路/网络质量要求较高 ATM厂家的没落迫使专线业务向新的技术迁移；金融客户的迁移阻力最大Huawei ConfidentialHUAWEI TECHNOLOGIES CO., LTD.PDF 文件使用 "pdfFactory Pro" 试用版本创建 w昳 三网融合时代话音流：低带宽、高要求、高ARPU通话仍是基本需求固定话音移动话音话音/数据业务共用接入网成本比较100% 50% 100% 10%TDM LL ETH LL DSL PDH微波时延<50ms丢包<0.1%时钟<0.05ppm端到端网管20%IP 微波抖动<10ms恢复<50ms时间<3us业务可测可视TDM LL 10M=25000Euro/Y PDH 微波100M = 62500Euro/Hop传送方式IP化l l话音仍是用户的基本、重要需求，带宽需求低，但网络质量要求高，同时ARPU值高 固话/宽带共接入、CS/PS共接入，受宽带发展的影响并考虑资源复用，承载必须IP化Huawei ConfidentialHUAWEI TECHNOLOGIES CO., LTD.PDF 文件使用 "pdfFactory Pro" 试用版本创建 ê 三网融合时代业务的承载变化带宽20MIPTV4M宽带上网2MLTE 政企专线 2G/3GNGNIP城域网l lMSTPATM业务&承载城域网演进为全业务承载，包括宽带、话音、专线、IPTV及后续的LTE； 宽带上网、IPTV、LTE近一步提升带宽需求；话音和专线提升承载质量需求；Huawei ConfidentialHUAWEI TECHNOLOGIES CO., LTD.PDF 文件使用 "pdfFactory Pro" 试用版本创建 三网融合时代业务发展带来的技术变化宽带核心集群大带宽视频大容量网关/OLT FTTX/AD2/VD2高质量政企专线 话音 3G/LTEOTN 队列/准确调度高可靠 可管理 高效率，可扩展HQOS/PW PPP/IPOE备份 ICB/EAPS/PW冗余 1588v2 端到端网管/可视化 Session级管理l l业务的变化产生新的需求，新需求推动技术的进步和发展 技术进步推动网络变革，使其更适应业务发展Huawei ConfidentialHUAWEI TECHNOLOGIES CO., LTD.PDF 文件使用 "pdfFactory Pro" 试用版本创建 •FTTX ，带宽20M~100M•业务：三屏融合、视频为主、移动业务承载IP RAN 、传统专线迁移•全业务承载，FMC•业务规模和业务类型推动了网络变化•超宽带时代，视频化带来的带宽和流量模型变化，移动承载新的需求促进城域网再次变革三网融合时代二平面网关的布放范围和位置A机房（核心机房）× 2： B机房（汇聚机房）×10： C机房（端局机房）×50： D机房（模块机房）×2K： 维 护 人 员BAS/SR BAS/SR BAS/SRLWOLTOTNLW/IANBBAS/SRDSLAMOLTOLTOLTl l ll从机房数量、范围、条件及对应的维护能力，建议二平面网关布放到端局机房； 对于个别业务发展较快、业务量较大的区域，网关可以适度下移到模块机房； 在初期无法实现普遍覆盖的情况下，如果光纤资源具备，可以跨区域连接到其他端局机房（此方 案光纤资源要求高，后期存在调整工作量）； 在已建设OTN的城域网，建议OLT通过OTN直连BAS设备；Huawei ConfidentialHUAWEI TECHNOLOGIES CO., LTD.PDF 文件使用 "pdfFactory Pro" 试用版本创建 w駿 三网融合时代二平面网关的备份IGP/BGP快速收敛2G 3G/LTEEAPS/EVRRP OAM/BFD/VPN FRR1:1热备，50ms 1:1热备，50msBFD/VPN FRRASBRBAS/SR BAS/SR CR CRRNC BSC IMS综 合 网 关NGN L2专线 L3专线IPTV ASBR1:1热备，50msASBR1:1热备，50ms 1+1热备，200msIPTV1+1/N:1热备，<1SBAS/SR BAS/SR BAS/SR BAS/SR1+1热备，200ms IPOE Session热备 ETH OAM/RRPP IGP快速收敛 ICB-PW/PW冗余 OAM/BFD/VPN FRR IGP/BGP快速收敛从综合业务承载及业务需求考虑，建议二 平面网关同时部署1：1（话音/L2专线） 和1+1（IPTV/ASBR/L3专线）热备份ll话音、专线业务要求同机房1：1或1+1备份；IPTV业务由于流量较大，建议采用同机房1+1备份（仅多配置1 个机框，业务板卡平均分布在两个机框），节省跨机房光纤和备份板卡；ASBR建议跨机房1+1备份； 二平面提供封闭业务端到端的冗余和保护，保证用户体验和业务可靠性。

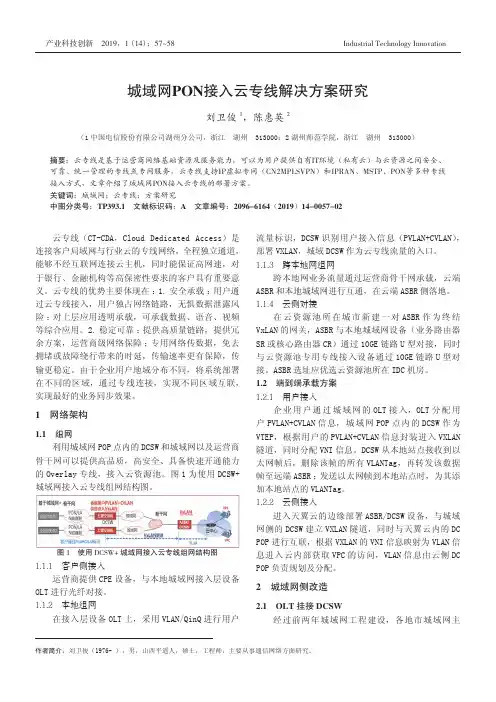

57第1卷　第14期产业科技创新　2019，1（14）：57~58Industrial Technology Innovation 城域网PON 接入云专线解决方案研究刘卫俊1，陈惠英2（1中国电信股份有限公司湖州分公司，浙江　湖州　313000；2湖州师范学院，浙江　湖州　313000）摘要：云专线是基于运营商网络基础资源及服务能力，可以为用户提供自有IT 环境（私有云）与云资源之间安全、可靠、统一管理的专线或专网服务。

云专线支持IP 虚拟专网（CN2MPLSVPN ）和IPRAN 、MSTP 、PON 等多种专线接入方式，文章介绍了城域网PON 接入云专线的部署方案。

关键词：城域网；云专线；方案研究中图分类号：TP393.1　文献标识码：A 文章编号：2096-6164（2019）14-0057-02云专线（CT-CDA，Cloud Dedicated Access）是连接客户局域网与行业云的专线网络，全程独立通道，能够不经互联网连接云主机，同时能保证高网速，对于银行、金融机构等高保密性要求的客户具有重要意义。

云专线的优势主要体现在：1.安全承载：用户通过云专线接入，用户独占网络链路，无惧数据泄露风险；对上层应用透明承载，可承载数据、语音、视频等综合应用。

2.稳定可靠：提供高质量链路，提供冗余方案，运营商级网络保障；专用网络传数据，免去拥堵或故障绕行带来的时延，传输速率更有保障，传输更稳定。

由于企业用户地域分布不同，将系统部署在不同的区域，通过专线连接，实现不同区域互联，实现最好的业务同步效果。

1　网络架构1.1　组网利用城域网POP 点内的DCSW 和城域网以及运营商骨干网可以提供高品质，高安全、具备快速开通能力的Overlay 专线，接入云资源池。

图1为使用DCSW+城域网接入云专线组网结构图。
