顶管施工方案(上)
- 格式:pptx
- 大小:13.18 MB
- 文档页数:40

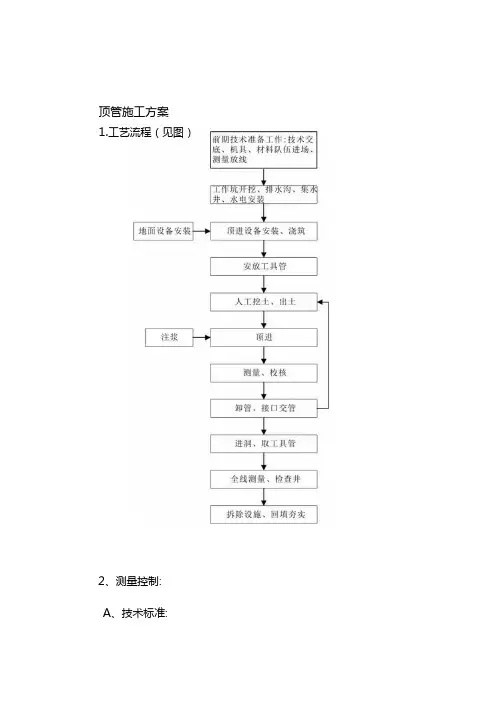

顶管施工方案1.工艺流程(见图)2、测量控制:A、技术标准:水准点闭合差:±i2√Emm,L为水准点之间的水平距离,单位为km o导线方位角闭合差:±40后秒,n为测站数。
B、建立地面与地下测量控制系统,在施工范围内建立导线控制网和高程控制网,并得到监理和指挥部认可,以此作为施工依据。
控制点设在不易扰动、方便校核、易于保护处。
C、测量工作应及时、准确。
第一节管就位于导轨上以后即要进行校核,符合要求后开始顶进。
工具管刚进入土层时,每顶进30cm,测量不少于1次。
进入正常作业后,每顶进0.5m,测量不少于1次。
以便于及时检查管道是否偏移,并根据测量结果分析偏差产生的原因,制定纠偏措施。
D、建立测量复核制度,考虑到本次施工受施工场地限制,工程测量时需避绕障碍物,在房屋拆迁,渣土运输等过程中,所布置的桩易受损坏,因而更应建立完善的测量复核制度,减少错误。
3、质量标准允许偏差中线位移:50mm管内底高程:+4Omm、-50mm相邻管间错口:15%管壁厚,且不大于20mm对顶时管子错口:50mm4、施工技术措施A、工作坑、接收坑的布置工作坑、接收坑位置原则上利用检查井位置,但由于要堆放管子、注浆材料和提供渣土运输及其他材料堆放场地。
若工作坑和接收坑太靠近房屋和地下管线,在施工过程中可能造成它们的损坏,为避免延误工期,工作坑布置将作适当调整。
P136-P138,P326-P328段管道中心间距为6.5米,合用工作坑是更为经济有效的方案。
因此,本方案考虑调整检查井井位,两道管道顶进合用一个工作坑。
(见下页〃工作坑平面布置图〃\B、开挖工作坑(1)工作坑采用直槽式工作坑,坑壁采用30cm厚防渗钢筋碎护壁,护壁每级高度LOm-2m左右。
墙体连接截面安放止水带。
工作坑宽度:管外径+工作宽1.0m×2工作坑长度:钢筋硅管管长2m+0.5m+护口铁0.5m+千斤顶长L7m+钢靠背0.3m+佐后背厚0.3+运土车出入L2m=6.5m(2)工作坑上部2m深采用人工开挖、人工出土,2m以下采用人工开挖,龙门架、电动葫芦车出土。
顶管顶进施工方案一、施工步骤:1.前期准备:施工前需对顶管施工区域进行现场勘测,了解地下管道布局、埋深等情况,制定详细的施工方案。
2.设备准备:准备好顶管机、钢管、顶管芯头、电源等设备,并进行检查和调试。
3.探测地下管道:使用地下管道探测仪器,确定地下管道的准确位置和埋深,避免施工中对管道造成损坏。
4.开始顶管:根据顶管机的操作要求,将钢管预埋于顶管区域一段距离,然后将顶管机移动到预埋钢管上方。
5.进行顶管:将顶管芯头放入已经连接好的钢管上,然后启动顶管机,使其通过液压系统推动钢管向前进入地下。
在顶管过程中,需要及时对顶管机进行监控和调整。
6.完成顶管:当顶管机推送到预设的终点位置时,顶管工程完成。
此时可以拆除顶管机,将钢管切割并清理出顶管井。
二、施工要点:1.施工前要对顶管区域进行充分的勘测和调查,确保施工的可行性和安全性。
2.施工中要注意保护已有的地下管道,避免因施工而对其造成损坏,如需通过已有管道,应进行必要的保护措施。
3.在顶管过程中,要重视顶管机的监控和调整,确保它正常运行,避免故障和事故的发生。
4.施工现场应设置明显的警示标志,保持现场整洁和通畅,确保作业人员的安全。
5.施工中要随时关注周围环境的变化,如遇恶劣气候或地质条件不佳等情况,需及时调整施工计划或采取相应的措施。
总结起来,顶管顶进施工是一种高效、安全的地下管道施工方法,但在施工前需进行充分的勘测和调查,确保施工的可行性和安全性。
在施工中要注意保护已有的地下管道,保证施工的顺利进行。
同时,要重视顶管机的监控和调整,确保施工的质量和安全。
最后,施工现场要设置警示标志,保持现场整洁和通畅,确保作业人员的安全。
出水涵洞进行扩孔增容,采用1 孔D2600mm 管涵,顶管法施工,总长48m,管底顶高程23.4m,310国道处管顶覆土厚度4.74m,始发井和接收坑采用拉森钢板桩作为临时支护钢板桩规格为15m长拉森Ⅳ型,由于钢板桩所穿透土层主要为含砂姜壤土,钢板桩施工前采用螺旋钻机引孔。
工作井内空为10.5m×5.8m,内设0.5m 厚钢筋砼顶管后座墙,工作井中待顶管施工前切割出掘进机出洞洞口,直径比掘进机大0.15m~0.20m,接收井的洞口直径比工作井的洞口还要大0.10m 左右。
顶管掘进土壤类别为中粗砂、壤土及含砂姜壤土,顶管工作方式为泥水平衡法,管道材质及规格采用DRCPⅢ2600×2000 GB/T 11836顶管用混凝土土管,混凝土标号C50,接口型式为柔性接头A 型钢承口管。
2.1.1 施工工艺流程2.1.2 主要施工方法(1)钢板桩采用液压振动锤逐块振动入土,由于钢板桩所穿透土层主要为含砂姜壤土,钢板桩施工前采用螺旋钻机引孔,钢板桩长为15m。
(2)钢板桩施工前必须探明施工范围内的管线情况,并对管线采取悬吊或其他方法进行保护。
(3)钢板桩施工完毕后,即进行工作井、接收井土方开挖。
井内土方采用长臂挖掘机进行开挖、并转运至地面,挖至设计标高上20~30cm时,应特别注意控制标高,避免超挖。
在开挖过程中,根据地面的变形情况,及时安装第一道钢腰梁。
(4)工作井、接收井基底施工、处理完毕后,及时进行水下砼封底。
封底砼采用C25商品砼。
(5)封底砼采用多根导管同时浇注的方法进行,根据工作井及接收井的净空面积及导管的灌注范围确定导管根数,工作井的导管数为4根。
(6)封底砼的浇注:①在井面搭设工作平台,准备φ250PVC管作为混凝土导管、漏斗、隔水球、提升设备、清孔设备、射水设备、抽水设备、振动器等。
②封底砼的坍落度控制在15~20cm范围内,一次对两个点进行浇注,采用对角浇注、垂直导管法进行浇注水下砼。

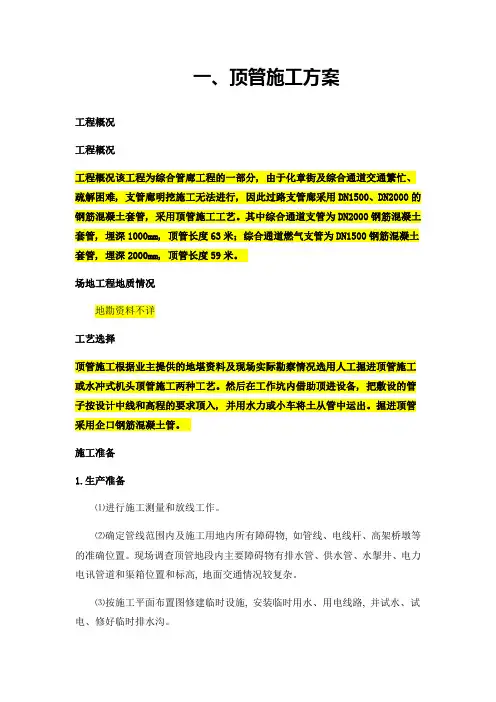

一、顶管施工方案工程概况工程概况工程概况该工程为综合管廊工程的一部分, 由于化章街及综合通道交通繁忙、疏解困难, 支管廊明挖施工无法进行, 因此过路支管廊采用DN1500、DN2000的钢筋混凝土套管, 采用顶管施工工艺。
其中综合通道支管为DN2000钢筋混凝土套管, 埋深1000mm, 顶管长度63米;综合通道燃气支管为DN1500钢筋混凝土套管, 埋深2000mm, 顶管长度59米。
场地工程地质情况地勘资料不详工艺选择顶管施工根据业主提供的地堪资料及现场实际勘察情况选用人工掘进顶管施工或水冲式机头顶管施工两种工艺。
然后在工作坑内借助顶进设备, 把敷设的管子按设计中线和高程的要求顶入, 并用水力或小车将土从管中运出。
掘进顶管采用企口钢筋混凝土管。
施工准备1.生产准备⑴进行施工测量和放线工作。
⑵确定管线范围内及施工用地内所有障碍物, 如管线、电线杆、高架桥墩等的准确位置。
现场调查顶管地段内主要障碍物有排水管、供水管、水掣井、电力电讯管道和渠箱位置和标高, 地面交通情况较复杂。
⑶按施工平面布置图修建临时设施, 安装临时用水、用电线路, 并试水、试电、修好临时排水沟。
⑷订购所需铁井盖、井圈。
⑸进行顶管所用非标准设备的安装。
2.技术准备⑴组织现场施工人员学习, 审查施工图纸和进行各专业图纸会审, 进行设计要求和施工技术交底。
⑵编制好顶管施工工艺卡, 做好顶管施工人员的再培训工作。
⑶绘制临时工程及施工非标准设备工具图纸。
主要项目施工方法1.管节与接头由于本管道为污水管道, 为防止污水渗漏和地下水涌入, 管节间必须有可靠的防水措施。
顶管管材采用企口加强型钢筋混凝土管, 双层钢筋网在端部加密。
接头采用“T”形钢板套环。
钢套环厚度6毫米, 管端面安装“O”形橡胶止水环, 顶进完毕后填塞环氧树脂砂浆。
2.工作坑的布置工作坑是顶管施工的工作场所。
其位置可根据以下条件确定:⑴根据管线设计, 工作坑可选在检查井处;⑵单向顶进时, 应选在管道下游端, 以利排水;⑶考虑地形和土质情况,有无可利用的原土后背;⑷工作坑与可能穿越的建筑物要有一定安全距离;⑸距水、电源较近的地方等。
第1篇一、工程概况本工程为某市新建的一条城市地下排水管道工程,全长约3公里,管径为DN1000mm,采用HDPE双壁波纹管。
由于施工场地受限,且部分路段穿越既有道路、地下管线等,因此决定采用顶管施工方法进行管道铺设。
二、施工准备1. 组织准备- 成立顶管工程施工项目部,明确项目经理、技术负责人、施工负责人等岗位责任。
- 组织施工人员进行技术培训和安全教育,确保施工人员具备相应的专业技能和安全意识。
2. 技术准备- 对顶管施工技术进行详细研究,包括顶管设备的选型、施工工艺、质量控制等。
- 编制顶管工程施工方案,明确施工步骤、质量要求、安全措施等。
3. 材料准备- 根据工程量,提前采购HDPE双壁波纹管、钢管、橡胶密封圈、顶管设备等材料。
- 对材料进行检验,确保质量符合设计要求。
4. 设备准备- 选择合适的顶管设备,包括顶管机、后座、导向系统、推进系统等。
- 对设备进行检验和维护,确保其性能良好。
5. 场地准备- 清理施工现场,确保施工场地平整、开阔。
- 设置施工围挡,做好安全防护措施。
三、施工工艺1. 施工流程- 测量放线:根据设计图纸,进行测量放线,确定顶管起点和终点位置。
- 前期挖掘:在顶管起点开挖工作井,井深应满足顶管设备吊装要求。
- 设备组装:将顶管机、后座、导向系统、推进系统等设备组装在顶管井内。
- 预埋管道:在顶管井内预埋管道,管道接口应采用热熔连接。
- 吊装顶管机:将顶管机吊装到顶管井内,确保其水平稳定。
- 顶管施工:启动顶管机,开始顶管施工,推进管道穿越障碍物。
- 后期回填:顶管施工完成后,进行工作井回填,并对管道进行检测和验收。
2. 顶管设备- 顶管机:采用履带式顶管机,其长度应满足管道长度要求。
- 后座:采用固定式后座,确保顶管机稳定。
- 导向系统:采用导向装置,确保管道轴线正确。
- 推进系统:采用液压系统,提供顶管动力。
3. 施工技术- 顶管施工前,应对地下管线、地下障碍物进行探测,确保管道安全穿越。
顶管施工方案审批:审核:编制:版次:Xxx单位年月日1、顶管施工工艺介绍本工程污水泵站出水管穿越三环线段拟采用泥水平衡室顶管,泥水平衡式顶管机是利用泥水压力来平衡顶进工作面上的水压力和土压力,通过调节出泥舱的泥水压力稳定开挖面,弃土以泥水方式排放出顶管机,在不开挖地表的情况下,利用液压顶进工作站从工作坑将铺设的管道顶入,从而在顶管机之后直接铺设管道。
工艺原理参见下图。
泥水平衡顶管施工法2、2.10.13.2顶管施工工艺流程测量引点→工作井施工→测量放样→井下导轨机架、液压系统、止水圈等设备安装→地面辅助设施安装→顶管掘进机吊装就位→激光经纬仪安装→掘进机出工作坑→正常顶进→顶管机进接收坑,如下图所示:工作井内泥水旁通系统排泥泵泥水分離装置主千斤顶顶管推進機頂進用管操螺墓减摩剂授拌注入機顶管施工工艺流程3、顶管施工控制要点(1)工作井施工根据设计图纸准确定位,做好顶管工作井施工基坑降水及支护施工,待支护结构达到设计强度后进行顶管工作井结构施工。
顶管基座为钢结构预制构件,顶管基座位置按管道设计轴线准确进行放样,安装时按照测量放样的基线,吊入井下就位安装固定。
基座上的导轨按照顶管设计轴线并按实测洞门中心居中放置,并设置支撑加固,保证基座稳定不变形。
(2)确定顶力根据设计图纸顶管的单元长度、地质参数、管径等根据经验公式确定顶管顶进过 程中的最大顶力,根据最大顶力选择合适的千斤顶。
放样、复核顶管井施工顶管设备就位顶管机进洞送排泥泵开启机头刀盘运转顶进出土主顶推进到位回缩主顶拆除管内管线管节安装安装管内管线顶管机出洞井施工顶管井回填泥水分离弃土出运进洞密封器安装出泪密封器安装顶管机转场F=F₁+F₂式中:F—总推力F₁—端阻力F₂—侧壁摩阻力F₁=n/4×D×P式中:D—管外径P—控制土压力P=Ko·y·Ho式中:Ko—静止土压力系数,一般取0.55Ho—地面至掘进机中心的高度,取值7mγ—土的重量,取1.9t/m³F₂=πD·f-L式中:f—管外表面综合磨擦阻力,根据地质勘察报告取值D—管外径L—顶距(3)后座墙设计及安装在设计和安装后座墙时,应使其满足如下要求。
顶管施工方案优秀7篇篇一:人工顶管施工方案篇一人工顶管施工方案第一章编写依据本施工方案编写依据如下:1、《滨江新区天沙河路(江沙路~新南路)工程第二标段》设计图图纸;2、《给水排水管道施工及验收规范》GB__-97;3、《混凝土质量控制标准》GB__-92;4、《市政道路工程质量检验评定标准》CJJ1-90;5、《市政排水管渠工程质量检验评定标准》CJJ3-90;6、江门市建设委员会颁发的有关建筑规程,安全、质量及文明施工等文件;第二章工程概况2.1 工程简介本工程原设计采用机械顶管施工,但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况,将影响本工程机械顶管正常施工的不利因素,故将本工程中的顶管工程改用人工顶管。
管材采用DN800 及DN1200 的玻璃钢管埋深约为5~7m。
改用人工顶管后,工作井、接收井及检查井的井位和管段长度将根据现场实际情况(顶进长度、地下障碍物、交通影响等)而确定。
2.2 施工参照标准GBJ08-221-96 《市政排水构筑物工程施工和验收规程》GBJ08-220-96 《市政排水管道工程施工和验收规程》GBJ141-90 《给水排水构筑物施工和验收规程》YS1411-89 《防腐蚀工程施工规程》GB__-93 《建筑工程施工现场供用电安全规范》GBJ208-83 《地下防水工程施工及验收规程》GB__-93 《工程测量规范》第三章施工部署3.1 施工组织安排本工程需要采用人工顶管的管段为计划用 4 套顶管设备,分成两个阶段顶进,第一阶段为工作井、接收井的施工,第二阶段为人工顶管的实施,其中工作井、接收井的施工可以交叉作业,速度较快,设备也能得到充分的利用。
3.2 顶管施工工艺流程工作井施工设备安装管吊装就位施工准备开机顶进回收掘进机头结束测量控制及纠偏复核废泥外运施工下一节 3.3 施工顺序施工顺序为:工作井施工→ 顶进设备安装调试→ 吊装砼管到轨道上→ 连接好工具管→ 装顶铁→ 开启油泵顶进→ 出泥→ 管道贯通→ 拆工具管→ 砌检查井。
顶管施工方案(完整版)范本1:顶管施工方案(完整版)1. 引言1.1 项目背景1.2 项目目标1.3 项目范围2. 施工方案概述2.1 施工目标2.2 施工策略2.3 施工方法2.3.1 预处理工作2.3.2 顶管安装2.3.3 管道连接2.3.4 封孔与回填2.4 施工组织2.4.1 人员组织2.4.2 设备与材料组织2.5 安全措施3. 项目准备3.1 前期工作3.2 设计审查3.3 材料采购与检查3.4 设备准备4. 水平定向钻顶管施工流程4.1 钻孔4.1.1 钻孔设备选择与调试4.1.2 钻孔程序设置4.2 管道铺设与安装4.2.1 管道制作与检查4.2.2 顶管安装准备工作4.2.3 顶管施工过程4.3 补强与回填4.3.1 补强材料选择与施工4.3.2 回填处理5. 施工质量控制5.1 质量控制流程5.2 施工质量检查与验收6. 环境保护6.1 施工对环境的影响6.2 环境保护措施与处理方法6.3 废弃物处理7. 进度计划与风险管理7.1 施工进度计划制定7.2 风险分析与应对措施8. 项目交付与验收8.1 施工完工报告8.2 竣工验收9. 经济投资与成本控制9.1 施工费用估算9.2 成本控制与变更管理10. 附件罗列出本所涉及附件如下:1. 项目设计文件2. 施工图纸3. 设备调试记录4. 环境评估报告5. 安全生产许可证6. 竣工验收报告本所涉及的法律名词及注释:1. 建设工程质量管理条例:对建设工程质量管理工作进行规范和监督的法规。
2. 环境保护法:规定了环境保护的基本原则和责任制度。
3. 建设项目环境影响评价管理办法:对建设项目进行环境影响评价的管理办法。
范本2:顶管施工方案(详细版)1. 引言1.1 项目背景1.2 项目目标1.3 项目范围2. 施工方案概述2.1 施工目标与要求2.2 施工策略与原则2.3 施工方法与工艺2.3.1 土层分析与设计2.3.2 顶管施工设备与材料2.3.3 施工工艺流程2.4 安全与环保措施2.4.1 安全管理要求2.4.2 环保管理要求3. 施工前准备3.1 工程测量与设计3.2 设备与材料采购3.3 人员组织与培训3.4 施工现场准备4. 施工过程与方法4.1 成桩工程4.1 打桩工艺流程4.2 顶管施工4.2.1 顶管施工工艺流程4.2.2 施工质量控制4.3 回填与平整4.3.1 回填材料与方法4.3.2 平整与修复5. 管网连接5.1 管道连接工艺5.2 连接质量控制6. 环境保护与安全管理6.1 环境保护措施6.2 安全管理与应急预案6.3 废弃物处理7. 质量控制与验收7.1 施工质量控制要求7.2 施工质量验收标准8. 进度管理与风险控制8.1 施工进度计划8.2 风险识别与应对措施9. 项目总结与经验总结9.1 施工总结报告9.2 经验总结与改进意见10. 附件清单罗列出本所涉及附件如下:1. 工程测量与设计报告2. 设备与材料购置合同3. 人员组织与培训记录4. 环境保护与安全管理方案5. 施工质量控制记录6. 施工进度计划与变更控制本所涉及的法律名词及注释:1. 建设工程质量管理条例:国家建设工程质量管理工作的法规标准,确保工程质量符合要求。
一、顶管施工工艺流程二、施工顺序施工顺序为:工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。
三、施工方案(一)施工测量方案1、施工放线工作准备(1)、定线依据所有测量定位均依据交桩单位提供得并经复测合格得导线成果、水准点成果资料。
(2)施工测量放线根据管线铺设走向,用全站仪在现场地面上准确放出管道铺设的中线控制桩,并确定顶坑位置,桩点必须是所顶管道的中心点。
如遇障碍物,操作井位置应根据现场情况予以适当调整。
控制桩放好后必须用砼保护好,待工作坑开挖后将中线和中心点引至工作坑内,便于随时检查和复查,并进行保护,以利于安装导轨和管道在顶进过程中检查复核之用。
(二)开挖工作坑1、工作坑开挖与支护(1)竖井工作坑施工前必须完成降水,管井深度20米,泵站段计划布设4口降水井。
(2)工作坑的开挖采用人工开挖配合吊车使用吊框出土,每次下挖深度不大于1.2米。
护壁方式与隧道主体相同,采用挖孔灌注桩配合网喷护壁(详见相关护壁方案)(3)按设计工作竖井断面尺寸开挖,清理井壁、喷浆、土钉打入、内层钢筋网片安装焊接、喷射砼、外层网片安装焊接,喷射混凝土封闭,完成一个循环。
施工采用单班制作业,组织2个班,单井每班12人;地表水防治处理:沿竖井主体周围设置排水明沟,控制地表水流入井内。
并使得井内土体得到一定的疏干和固结。
施工施工工艺流程见流程图2:2、顶管工作坑允许偏差:导轨设置是顶管工程的关键,要求牢固可靠,轨距、高程、流水方向必须准确。
导轨方向应绝对和管轴线方向平行,且导轨中心间距轴线和所要顶进管道轴线的垂直投影线完全重合一致,导轨标高偏差应符合规范要求,不得大于3mm。
(1)导轨安装:A、严格控制导轨的中心位置和高程,确保顶入管节中心及高程能符合设计要求。
B、由于工作井底板设置了单层双向钢筋网,并浇注了20cm的砼,地基稳定,导轨安装枕木上,枕木放置在工作井的底板上。
顶管工程施工方案范本第一章总则一、项目概况本工程为某某项目的一部分,总长XX米,主要工程内容为顶管工程,施工起点位于XX处,终点位于XX处,分为XX段,工程地处山区/平原/城市等区域,周边环境复杂,施工难度大。
二、施工主体本工程由某某施工单位承揽,根据合同约定,施工单位需按照合同要求完成工程的施工任务,并保证工程质量、工期安全。
三、施工依据根据有关法律法规和相关标准,本施工方案制定,具有合法性、可行性和操作性。
四、施工目标1. 完成工程的施工任务,保证工程质量。
2. 严格按照施工合同约定的工期完成工程,确保工程进度。
3. 确保施工过程中的安全措施得到有效执行,保障施工人员的人身安全和施工设施的安全。
第二章工程准备一、施工前的准备工作1. 工程资料准备:施工单位需提前准备好工程施工所需的各项相关资料,包括技术文件、施工图纸、技术标准等。
2. 施工人员培训:施工单位需对参与施工的人员进行安全培训、技术培训,确保施工人员具备相应的技能和安全意识。
3. 施工设备准备:施工单位需准备好所需的施工设备、机械设备、安全防护设备等。
二、施工区域准备1. 施工区域勘察:施工单位需对施工区域进行勘察,了解地质情况、地下管线、建筑物等情况,确保施工前有足够的信息。
2. 施工区域清理:清理施工区域内的杂物、植被、建筑物等,为施工作业创造良好的条件。
三、安全防护措施1. 制定安全技术交底方案,保证每一位施工人员掌握施工现场安全规范要求,并按规定使用防护设备。
2. 确保施工现场设置合理的安全警示标志,保证施工现场环境秩序、安全。
3. 安排专人负责现场安全检查,及时发现和解决施工现场存在的安全隐患。
第三章施工工艺一、施工方法根据工程设计要求和现场实际情况,采用顶管法进行施工,主要分为以下几个步骤:1. 预处理工作:包括清理施工现场、设置工作台、布置设备等。
2. 钻孔定位:确定顶管开挖位置,钻孔设备按设计要求开挖孔洞。
3. 开挖隧道:采用顶管法进行开挖作业,确保开挖工程安全、顺利进行。
