避雷引下线和变配电室接地干线敷设分项工程质量验收记录
DQ3.2.13
工程名称 应天学院学生宿舍1#楼 结构类型 砖混、框架 检验批数
7
施工单位 南通四建 项目经理 赵洪均 技术负责人 张金华
分包单位 分包单位负责人 分包项目经理
序号 检验批部位、区段 施工单位评定结果 监理（建设）单位验收结论
1 基础 符合设计和规范要求
2 一层 符合设计和规范要求
3 二层 符合设计和规范要求
4 三层 符合设计和规范要求
5 四层 符合设计和规范要求
6 五层 符合设计和规范要求
7 六层 符合设计和规范要求
8
9
10
11
12
13
检 验 结 论 项目专业负责人： 年 月 日 验
收
结
论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

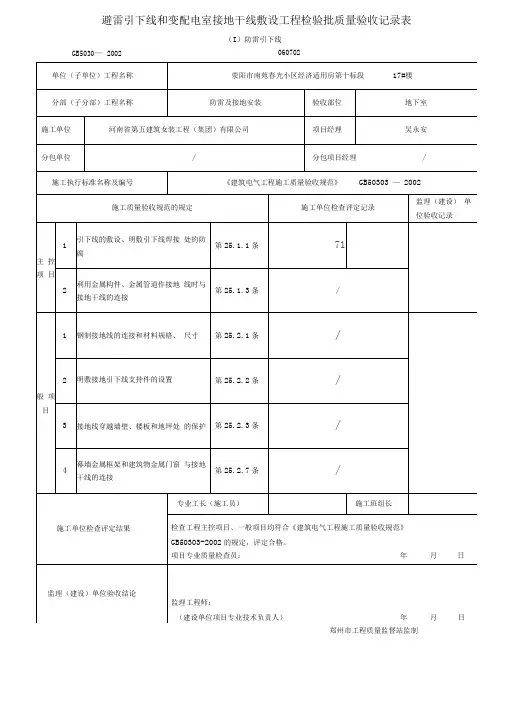

避雷引下线和变配电室接地干线敷设工程检验批质量验收记录表GB5030— 2002 郑州市工程质量监督站监制（I ）防雷引下线060702避雷引下线和变配电室接地干线敷设工程检验批质量验收记录表GB5030— 2002 （I ）防雷引下线060702专业工长（施工员）施工单位检查评定结果检查工程主控项目、一般项目均符合《建筑电气工程施工质量验收规范》 GB50303-2002的规定，评定合格。
项目专业质量检查员：（建设单位项目专业技术负责人）2012年月 日郑州市工程质量监督站监制避雷引下线和变配电室接地干线敷设工程检验批质量验收记录表（I ）防雷引下线GB50303- 2002 060702Q Q单位（子单位）工程名称荥阳市南苑春光小区经济适用房第十标段16#楼分部（子分部）工程名称 防雷及接地安装 验收部位十一层施工单位 河南省第五建筑女装工程（集团）有限公司 项目经理 吴永安分包单位/分包项目经理/施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303 — 2002施工质量验收规范的规定施工单位检查评定记录监理（建设） 单位验收记录主 控 项 目引下线的敷设、明敷引下线焊接处的防腐第25.1.1条利用金属构件、金属管道作接地 线时与接地干线的连接第25.1.3条钢制接地线的连接和材料规格、 尺寸第25.2.1条明敷接地引下线支持件的设置第25.2.2条接地线穿越墙壁、楼板和地坪处 的保护第25.2.3条幕墙金属框架和建筑物金属门窗 与接地干线的连接第25.2.7条2012专业工长（施工员）施工班组长施工单位检查评定结果 检查工程主控项目、一般项目均符合《建筑电气工程施工质量验收规范》GB50303-2002的规定，评定合格。
项目专业质量检查员：2012年 月 日（建设单位项目专业技术负责人）2012年 月 日避雷引下线和变配电室接地干线敷设工程检验批质量验收记录表（I ）防雷引下线GB50303- 2002 060702[][]单位（子单位）工程名称荥阳市南苑春光小区经济适用房第十标段16#楼分部（子分部）工程名称 防雷及接地安装 验收部位十一层施工单位 河南省第五建筑女装工程（集团）有限公司 项目经理 吴永安分包单位 /分包项目经理/施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303 — 2002施工质量验收规范的规定施工单位检查评定记录监理（建设） 单位验收记录主 控 项 目引下线的敷设、明敷引下线焊接处的防腐利用金属构件、金属管道作接地 线时与接地干线的连接 钢制接地线的连接和材料规格、 尺寸明敷接地引下线支持件的设置接地线穿越墙壁、楼板和地坪处 的保护幕墙金属框架和建筑物金属门窗 与接地干线的连接第25.1.1条第25.1.3条第25.2.1条第25.2.2条第25.2.3条第25.2.7条专业工长（施工员）施工单位检查评定结果检查工程主控项目、一般项目均符合《建筑电气工程施工质量验收规范》 GB50303-2002的规定，评定合格。

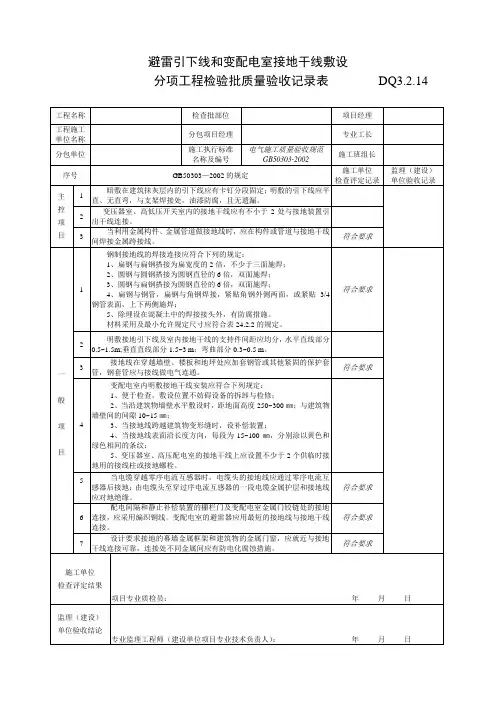

避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表DQ3.2.14工程名称检查批部位项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号电气施工质量验收规范GB50303-2002施工班组长序号GB50303—2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1暗敷在建筑抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无直弯，与支架焊接处，油漆防腐，且无遗漏。
2变压器室、高低压开关室内的接地干线应有不小于2处与接地装置引出干线连接。
3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
符合要求一般项目1钢制接地线的焊接连接应符合下列的规定：1、扁钢与扁钢搭接为扁宽度的2倍，不少于三面施焊；2、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐措施。
材料采用及最小允许规定尺寸应符合表24.2.2的规定。
符合要求2明敷接地引下线及室内接地干线的支持件间距应均分，水平直线部分0.5~1.5m;垂直直线部分1.5~3 m；弯曲部分0.3~0.5 m。
3接地线在穿越墙壁、楼板和地坪处应加套钢管或其他紧固的保护套管，钢套管应与接线做电气连通。
符合要求4变配电室内明敷接地干线安装应符合下列规定：1、便于检查，敷设位置不妨碍设备的拆卸与检修；2、当沿建筑物墙壁水平敷设时，距地面高度250~300㎜；与建筑物墙壁间的间隙10~15㎜；3、当接地线跨越建筑物变形缝时，设补偿装置；4、当接地线表面沿长度方向，每段为15~100㎜，分别涂以黄色和绿色相间的条纹；5、变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓。
5 当电缆穿越零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过序电流互感器的一段电缆金属护层和接地线应对地绝缘。
建筑工程施工质量验收资料（DQ建筑电气工程部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站印制目录注：打“*”号的验收记录用前面相同的表建筑电气单位工程概况表DQ1.1建筑电气工程施工现场质量管理记录DQ1.2建筑电气分部（子分部）工程质量验收记录DQ1.3建筑电气工程质量控制资料核查记录DQ1.4建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.5建筑电气工程观感质量检查记录DQ1.6建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试）验报告汇总表（检测报告）DQ2.1技术负责人：质量检查员：年月日电导管安装隐蔽验收记录DQ2.3电导管内穿线隐蔽验收记录DQ2.4重复接地（防雷接地）工程隐蔽验收记录DQ2.5防雷接地系统布置简图DQ2.6附防雷接地简图配线敷设施工隐蔽验收记录DQ2.7电气设备交接试验记录DQ2.8线路（设备）绝缘电阻测试记录DQ2.9接地电阻测试记录DQ2.10.各种性质土壤的季节系数——测量前数天下过较长时间的雨，土壤很潮湿时用之；注：Ψ1——测量时土壤较潮湿，具有中等含水量时用之；Ψ2——测量时土壤干燥或测量前降雨不大时用之。
Ψ3接地（PE）或接零（PEN）导通状态及插座接线正确性测试记录DQ2.11建筑照明通电试运行记录DQ2.13大型灯具牢固性试验记录DQ2.14室外电气（子分部）工程质量验收记录DQ3.1分项工程质量验收记录DQ3.1.1架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.2变压器、箱式变电所安装分项工程质量验收记录DQ3.1.3变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.4成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装分项工程质量验收记录DQ3.1.5成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项工程检验批质量验收记录DQ3.1.6电线导管、电缆导管和线槽敷设分项工程质量验收记录DQ3.1.7电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录DQ3.1.8续表DQ3.1.10安装分项工程质量验收记录DQ3.1.11安装分项工程检验批质量验收记录DQ3.1.12续表建筑照明通电试运行分项工程质量验收记录DQ3.1.13建筑照明通电试运行分项工程检验批质量验收记录DQ3.1.14接地装置安装分项工程质量验收记录DQ3.1.15接地装置安装分项工程检验批质量验收记录DQ3.1.16变配电室（子分部）工程质量验收记录DQ3.2变压器、箱式变电所安装分项工程质量验收记录DQ3.2.1变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.2.2。
