硅腐蚀

811硅腐蚀液化学成分
811硅腐蚀液是一种用于去除硅片表面氧化层的化学溶液，通常用于半导体制造和其他微电子加工过程中。

其化学成分通常包括氢氟酸（HF）和硝酸（HNO3）的混合物。

氢氟酸是一种强酸，具有强烈的腐蚀性，能够有效地去除硅片表面的氧化层。

硝酸则具有氧化性，有助于加速腐蚀过程。

这两种化学物质的混合物能够高效地去除硅片表面的氧化层，使其变得更加洁净。

此外，811硅腐蚀液可能还包含一些添加剂，用于调节溶液的酸碱度、表面张力和其他性质，以确保其在使用过程中能够达到最佳的腐蚀效果。

这些添加剂的具体成分可能因制造商而异，通常是商业机密。

总的来说，811硅腐蚀液的化学成分主要是氢氟酸和硝酸的混合物，辅以一些可能的添加剂，用于去除硅片表面的氧化层，从而在半导体制造和微电子加工中发挥重要作用。

有机硅防腐蚀涂料硅以大量的硅酸盐矿和石英矿存在于自然界中。

如果说碳是组成生物界的主要元素，那么，硅就是构成地球上矿物界的主要元素。

高纯的单晶硅是重要的半导体材料①金属陶瓷、宇宙航行的重要材料。

将陶瓷和金属混合烧结，制成金属陶瓷复合材料，它耐高温，富韧性，可以切割，既继承了金属和陶瓷的各自的优点，又弥补了两者的先天缺陷。

可应用于军事武器的制造，第一架航天飞机“哥伦比亚号”能抵挡住高速穿行稠密大气时磨擦产生的高温，全靠它那三万一千块硅瓦拼砌成的外壳。

②光导纤维通信，最新的现代通信手段。

③性能优异的硅有机化合物，天安门广场上的人民英雄纪念碑，便是经过有机硅塑料处理表面的，因此永远洁白、清新。

有机硅化合物，是指含有Si-O键、且至少有一个有机基是直接与硅原子相连的化合物，习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物。

其中，以硅氧键（-Si-0-Si-）为骨架组成的聚硅氧烷，是有机硅化合物中为数最多，研究最深、应用最广的一类，约占总用量的90%以上。

有机硅材料具有独特的结构：（1）Si原子上充足的甲基将高能量的聚硅氧烷主链屏蔽起来；（2）C-H无极性，使分子间相互作用力十分微弱；（3）Si-O键长较长，Si-O-Si键键角大。

（4）Si-O键是具有50％离子键特征的共价键（共价键具有方向性，离子键无方向性）。

由于有机硅独特的结构，兼备了无机材料与有机材料的性能，具有表面张力低、粘温系数小、压缩性高、气体渗透性高等基本性质，并具有耐高低温、电气绝缘、耐氧化稳定性、耐候性、难燃、憎水、耐腐蚀、无毒无味以及生理惰性等优异特性，广泛应用于航空航天、电子电气、建筑等行业，其中有机硅主要应用于密封、粘合、润滑、涂层、表面活性、脱模、消泡、抑泡、防水、防潮、惰性填充等。

有机硅材料按其形态的不同，可分为：硅烷偶联剂（有机硅化学试剂）、硅油（硅脂、硅乳液、硅表面活性剂）、高温硫化硅橡胶、液体硅橡胶、硅树脂、复合物等。

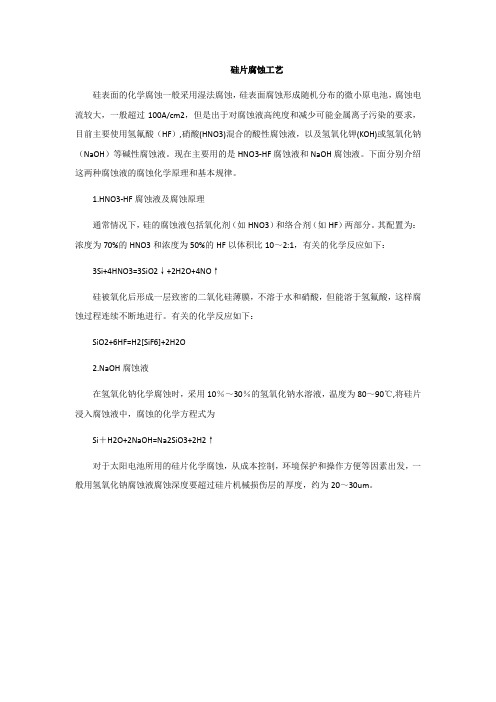

硅片腐蚀工艺
硅表面的化学腐蚀一般采用湿法腐蚀，硅表面腐蚀形成随机分布的微小原电池，腐蚀电流较大，一般超过100A/cm2，但是出于对腐蚀液高纯度和减少可能金属离子污染的要求，目前主要使用氢氟酸（HF）,硝酸(HNO3)混合的酸性腐蚀液，以及氢氧化钾(KOH)或氢氧化钠（NaOH）等碱性腐蚀液。

现在主要用的是HNO3-HF腐蚀液和NaOH腐蚀液。

下面分别介绍这两种腐蚀液的腐蚀化学原理和基本规律。

1.HNO3-HF腐蚀液及腐蚀原理
通常情况下，硅的腐蚀液包括氧化剂（如HNO3）和络合剂（如HF）两部分。

其配置为：浓度为70%的HNO3和浓度为50%的HF以体积比10～2:1，有关的化学反应如下：3Si+4HNO3=3SiO2↓+2H2O+4NO↑
硅被氧化后形成一层致密的二氧化硅薄膜，不溶于水和硝酸，但能溶于氢氟酸，这样腐蚀过程连续不断地进行。

有关的化学反应如下：
SiO2+6HF=H2[SiF6]+2H2O
2.NaOH腐蚀液
在氢氧化钠化学腐蚀时，采用10％～30％的氢氧化钠水溶液，温度为80～90℃,将硅片浸入腐蚀液中，腐蚀的化学方程式为
Si＋H2O+2NaOH=Na2SiO3+2H2↑
对于太阳电池所用的硅片化学腐蚀，从成本控制，环境保护和操作方便等因素出发，一般用氢氧化钠腐蚀液腐蚀深度要超过硅片机械损伤层的厚度，约为20～30um。

硅片腐蚀率的因素
硅片腐蚀率的主要因素包括以下几点：
1. 浓度：腐蚀液的浓度是影响腐蚀速率的重要因素。

通常情况下，浓度越高，腐蚀速率越快。

2. 温度：温度是影响腐蚀速率的重要因素之一。

一般来说，温度越高，腐蚀速率越快。

3. 接触时间：腐蚀物质与硅片接触的时间也会对腐蚀速率产生影响。

接触时间越长，腐蚀速率越快。

4. 溶液pH值：溶液的pH值也会对腐蚀速率产生影响。

pH值过高或过低都会加速硅片的腐蚀。

5. 氧气浓度：氧气的浓度也会对硅片的腐蚀速率产生影响。

氧气浓度越高，腐蚀速率越快。

6. 杂质含量：腐蚀液中杂质的含量会直接影响腐蚀速率。

杂质含量越高，腐蚀速率越快。

7. 溶液搅拌：溶液的搅拌方式和强度也会对硅片的腐蚀速率产生影响。

搅拌充
分能够加速腐蚀反应，提高腐蚀速率。

以上是硅片腐蚀率的一些主要影响因素，不同情况下可能还会有其他因素的影响。

koh腐蚀硅角度本文将详细介绍硅片使用KOH腐蚀溶液的腐蚀过程及其相关因素，如腐蚀硅角度和最佳蚀刻时间等。

我们还将提供一些实践经验，以帮助读者在实际操作中更好地控制腐蚀过程，以达到最佳的蚀刻效果。

一、硅片腐蚀原理硅片在KOH溶液中的腐蚀是一种化学腐蚀过程，主要依靠氢氟酸和KOH的化学反应来实现。

硅片中的硅与氢氟酸反应生成四氟化硅和硅氢键，这个反应是可逆的。

当溶液中存在足够多的OH⁻离子时，生成的硅氢键会进一步与OH⁻离子反应，生成水和KHS，从而加速了硅片的腐蚀过程。

二、腐蚀硅角度在KOH溶液中，硅片表面的腐蚀程度会受到角度的影响。

当硅片被放置在溶液中时，不同角度的倾斜会导致溶液在硅片表面的停留时间和渗透深度不同，从而影响腐蚀程度。

一般来说，当硅片与溶液呈45°角时，腐蚀程度最为均匀。

这是因为在这个角度下，溶液在硅片表面上的渗透深度和停留时间都相对均衡，从而保证了蚀刻效果的均匀性。

三、最佳蚀刻时间除了腐蚀硅角度外，蚀刻时间也是影响蚀刻效果的重要因素。

过短的蚀刻时间会导致硅片表面未充分腐蚀，而过长的蚀刻时间则会导致硅片表面过度腐蚀，影响最终的形状和尺寸精度。

因此，需要根据硅片的材质、厚度以及应用需求来选择合适的蚀刻时间。

一般来说，通过多次试验和经验积累，可以找到最佳的蚀刻时间，从而获得最佳的蚀刻效果。

四、实践经验分享1. 清洗硅片：在开始腐蚀之前，需要确保硅片表面干净，以避免杂质影响腐蚀效果。

可以使用超声波清洗剂来清洗硅片。

2. 控制温度：KOH溶液的温度会影响腐蚀速度，因此需要确保溶液温度适中，以获得最佳的蚀刻效果。

3. 保持恒定的蚀刻速度：在蚀刻过程中，可以通过控制溶液中的OH⁻离子浓度来保持恒定的蚀刻速度，从而保证蚀刻效果的均匀性。

4. 及时取出硅片：当达到预设的蚀刻时间时，需要及时将硅片取出，以免过度腐蚀。

5. 避免过度搅拌：过度搅拌会加速硅片的腐蚀速度，导致过度侵蚀，因此需要避免。

利用湿法刻蚀在硅片加工出V形槽条纹1刻蚀原理硅的湿法刻蚀是指利用含有腐蚀剂的溶液对硅进行腐蚀, 可分为各向同性腐蚀技术和各向异性腐蚀技术。

各向同性腐蚀是指各个晶向上的腐蚀速率相同, 衬底和表面取向的不同对腐蚀速率的影响不大。

各向异性腐蚀是指硅的不同晶面在某些特定的腐蚀液中被刻蚀的速率不同, 导致各个晶向的腐蚀速率不同。

现出结构边缘平滑的现象。

各向同性腐蚀液常用HF、HN O3 和H2O(CH3COOH) , 用这些腐蚀液很难实现选择性腐蚀, 并且很难能找到能够长时间承受腐蚀的材料。

各向异性腐蚀液包括无机腐蚀剂和有机腐蚀剂两种, 其中无机腐蚀剂为NH4OH、KOH 和NaOH 等碱性溶液, 有机腐蚀剂为TMAH、EPW( 邻苯二酚、乙二胺、水) 和联胺。

通常情况下选用KOH、( CH3 ) 2CHOH ( 异丙醇也叫IPA) [ 8] 和水作为各向异性腐蚀液, 则根据硅在腐蚀液中的腐蚀机制可表示如下：KOH+ H3O=K++2OH-+H+Si+ 2OH- + 4H2O=Si( OH)6 2-Si( OH) 62-+ 6( CH3) 2CH OH= [ Si( OC3H7 ) ] 62-+ 6H2O然后，络合产物与异丙醇作用生成可溶解。

2工艺实现为实现利用湿法刻蚀在硅片加工出V形槽条纹这一目标，需要三步工艺：氧化，光刻，硅腐蚀。

图1硅单晶晶体结构在本文中用（100）双面抛光硅片来叙述，图2中V型槽的两个斜面为(111)晶面，底面为(100)晶面。

由晶体结构计算斜面（111）与地面（100）夹角54.736°。

当腐蚀的时候，从（100）硅片上沿着（110）方向腐蚀时掉需要腐蚀的硅原子，从而暴露出倾角为54.736°的（111）面，双面进行就会形成V型槽结构。

由于硅片的腐蚀存在备向异性，硅(111)晶面的腐蚀速度远小于(100)面的。

因此，只要选择适当的腐蚀温度和时间，就能得到如图2所示的硅片V型槽。
