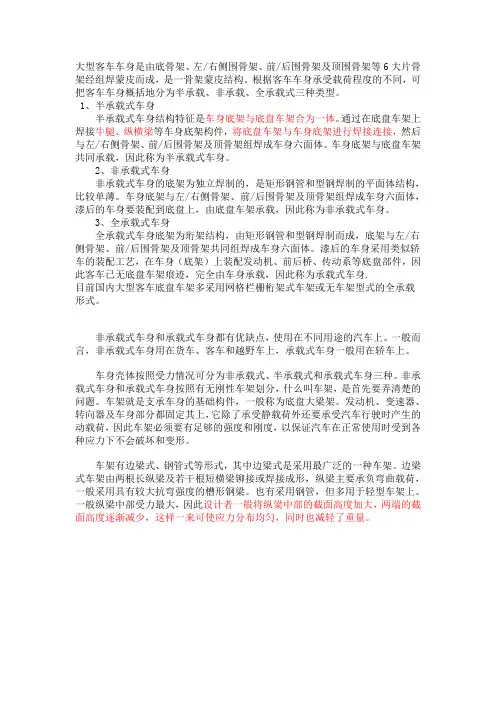

大型客车车身是由底骨架、左/右侧围骨架、前/后围骨架及顶围骨架等6大片骨架经组焊蒙皮而成,是一骨架蒙皮结构。
根据客车车身承受载荷程度的不同,可把客车车身概括地分为半承载、非承载、全承载式三种类型。
1、半承载式车身半承载式车身结构特征是车身底架与底盘车架合为一体。
通过在底盘车架上焊接牛腿、纵横梁等车身底架构件,将底盘车架与车身底架进行焊接连接,然后与左/右侧骨架、前/后围骨架及顶骨架组焊成车身六面体。
车身底架与底盘车架共同承载,因此称为半承载式车身。
2、非承载式车身非承载式车身的底架为独立焊制的,是矩形钢管和型钢焊制的平面体结构,比较单薄。
车身底架与左/右侧骨架、前/后围骨架及顶骨架组焊成车身六面体,漆后的车身要装配到底盘上,由底盘车架承载,因此称为非承载式车身。
3、全承载式车身全承载式车身底架为珩架结构,由矩形钢管和型钢焊制而成,底架与左/右侧骨架、前/后围骨架及顶骨架共同组焊成车身六面体。
漆后的车身采用类似轿车的装配工艺,在车身(底架)上装配发动机、前后桥、传动系等底盘部件,因此客车已无底盘车架痕迹,完全由车身承载,因此称为承载式车身.目前国内大型客车底盘车架多采用网格栏栅桁架式车架或无车架型式的全承载形式。
非承载式车身和承载式车身都有优缺点,使用在不同用途的汽车上。
一般而言,非承载式车身用在货车、客车和越野车上,承载式车身一般用在轿车上。
车身壳体按照受力情况可分为非承载式、半承载式和承载式车身三种。
非承载式车身和承载式车身按照有无刚性车架划分,什么叫车架,是首先要弄清楚的问题。
车架就是支承车身的基础构件,一般称为底盘大梁架。
发动机、变速器、转向器及车身部分都固定其上,它除了承受静载荷外还要承受汽车行驶时产生的动载荷,因此车架必须要有足够的强度和刚度,以保证汽车在正常使用时受到各种应力下不会破坏和变形。
车架有边梁式、钢管式等形式,其中边梁式是采用最广泛的一种车架。
边梁式车架由两根长纵梁及若干根短横梁铆接或焊接成形,纵梁主要承负弯曲载荷,一般采用具有较大抗弯强度的槽形钢梁。
