M7.5浆砌石排水沟技术交底书

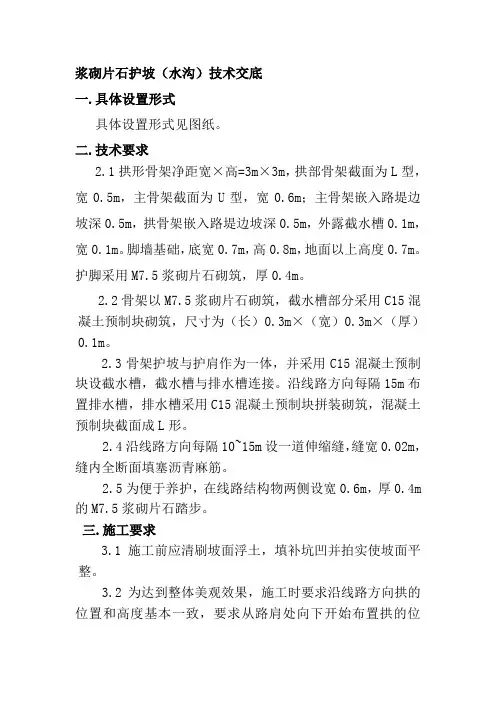

浆砌片石护坡（水沟）技术交底一.具体设置形式具体设置形式见图纸。

二.技术要求2.1拱形骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.5m，主骨架截面为U型，宽0.6m；主骨架嵌入路堤边坡深0.5m，拱骨架嵌入路堤边坡深0.5m，外露截水槽0.1m，宽0.1m。

脚墙基础，底宽0.7m，高0.8m，地面以上高度0.7m。

护脚采用M7.5浆砌片石砌筑，厚0.4m。

2.2骨架以M7.5浆砌片石砌筑，截水槽部分采用C15混凝土预制块砌筑，尺寸为（长）0.3m×（宽）0.3m×（厚）0.1m。

2.3骨架护坡与护肩作为一体，并采用C15混凝土预制块设截水槽，截水槽与排水槽连接。

沿线路方向每隔15m布置排水槽，排水槽采用C15混凝土预制块拼装砌筑，混凝土预制块截面成L形。

2.4沿线路方向每隔10~15m设一道伸缩缝，缝宽0.02m，缝内全断面填塞沥青麻筋。

2.5为便于养护，在线路结构物两侧设宽0.6m，厚0.4m 的M7.5浆砌片石踏步。

三.施工要求3.1施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。

3.2为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置，不足一个完整拱是，坡脚处采用半个拱形或部分拱形补充。

3.3骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。

3.4骨架内填土片面与骨架坡面保持一致。

3.5骨架应与截水槽同时施工，施工时要求水泥砂浆饱满，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。

四.材料要求4.1石料要求4.1.1片石强度不小于30MPa.4.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。

卵形、薄片状者不得使用。

4.1.3片石表面洁净，无污渍，无裂纹。

4.2砂浆要求4.2.1砂浆强度等级为M7.5。

4.2.2砂浆必须使用机械拌合，不得人工拌合。

搅拌时间必须保证砂浆搅拌均匀。

必须严格按配合比施工，水、水泥、砂必须经过计量，施工队必须配备标定过的台称等计量设备。

浆砌排水沟技术交底(浆砌排水沟技术交底)交底内容：一、施工前准备1、施工里程：D1K34+630~D1K35+010段两侧。

2、施工前要由测量人员进行放线。

3、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。

二、技术要求1、排水沟采用M7.5水泥砂浆片石砌筑。

2、间距10～30m设一道伸缩缝，缝宽2cm中间填沥表麻絮。

3、泄水孔必须按照要求设置：A、靠线路方向的侧壁，每隔1.0米设置一个5×5cm泄水孔（也可预埋φ5cmPVC管），位置为自水沟顶下量60cm（即A组料底面）。

B、电缆槽一侧每隔5.0米设置一个5×5cm泄水孔，位置为自水沟顶下量51cm。

C、设置时均按4%的流水坡设置，不能施工成平坡，更不能施工成反坡。

4、具体的尺寸详见后附图三、施工方法及注意事项1、施工开挖时采用人工配合机械开挖，开挖时要严格控制好宽度及标高，禁止出现超挖，对超挖的部分必须采用粘土回填或采用与水沟相同的材料进行砌补，回填粘土时必须采用打夯机夯实。

2、排水沟施工时应先施工底部的浆砌，砌筑时要严格挂线进行施工。

砌筑时要避免出现通缝现象，上下两层缝错开不小于8cm。

砌筑时墙的厚度及沟底的厚度必须符合设计要求，水沟的净空尺寸必须大于设计尺寸。

4、砌筑的片石要经试验检测合格，砌筑时禁止使用风化的片石，片石的大小要均匀，且尺寸不应小于15cm。

5、砌片用的砂采用干净的中砂，砌筑砂浆强度为M7.5号，砂浆拌合必顺采用机械拌合，砂浆拌合时要严格按照试验室的配合比进行施工，认真做好试验块的制作和养护工作，拌合场地砂浆配合比牌及拌合用料的计量设备必须齐全。

6、堆放拌和好的砂浆禁止直接堆在松散的地面上，下面要铺设铁皮等隔离设施，砂浆应随拌随用，对拌合完堆放时间太久砂浆的应当废弃，禁止用于砌筑施工中。

感谢您的阅读，祝您生活愉快。

(5)禁止酒后作业。
(6)所有进场施工的机械设备必须持有出厂合格证，机械操作手必用三级配电、两级保护，电缆采用五芯电缆，做到一机、一闸、一箱、一漏。
7.2环保施工要求
(1)施工便道途经村庄等人口积聚区时，运输车辆严禁鸣笛。施工便道派洒水车定期洒水，保证整个线路平整、干净，在风沙、扬尘天气勤洒水。
一、工程概况
我部承建的G211线台江至南宫公路改造工程，全线路基排水边沟常用（Ⅰ）、（Ⅱ）、（Ⅷ）种形式，断面尺寸为60×60的矩形边沟；Ⅰ型边适用于常规路段，采用M7.5浆砌MU30的片石，内邦沟顶面为25cm高C25现浇混凝土，外邦沟顶面为M10水泥砂浆抹面，Ⅷ型断面尺寸为60×60的矩形盖板边沟，内邦沟、外邦沟均采C25砼现浇，盖板采C35砼现浇，适用于城镇、村寨、居民集中路段。
砌体表面的勾缝符合设计要求，并在砌体砌筑时，缝宽取15～20mm，缝深取20～25mm，平缝压槽宽与砌缝一致，深度8～10mm。勾缝采用平缝，勾缝所用M10水泥砂浆抹缝。当设计不要求勾缝时，随砌随用灰刀刮平砌缝。勾缝工具可用Ф10～12mm的圆钢加工制成。
砌体砌筑完毕及时覆盖，并经常洒水保持湿润，常温下养护期不得少于7天。砌体在砂浆未达100％设计强度以前，不得承受全部设计荷载。
时间：2021.03.11
创作：欧阳音
（3）砌体位置、尺寸在允许偏差范围内。
6.4砌筑腹石应符合下列规定：
（1）石块间砌缝应互相交错，咬搭密实，不得使石块无砂浆直接接触。严禁先干填石料而后铺砂浆的作法。
（2）石块应大小搭配，石块较大者以大面为底，较宽的灰缝应用小石块挤塞，挤浆时可用小锤稍稍敲打石块，将灰缝挤紧。
（3）砌石中不得有任何孔隙。
AQ-28
时间：2021.03.11

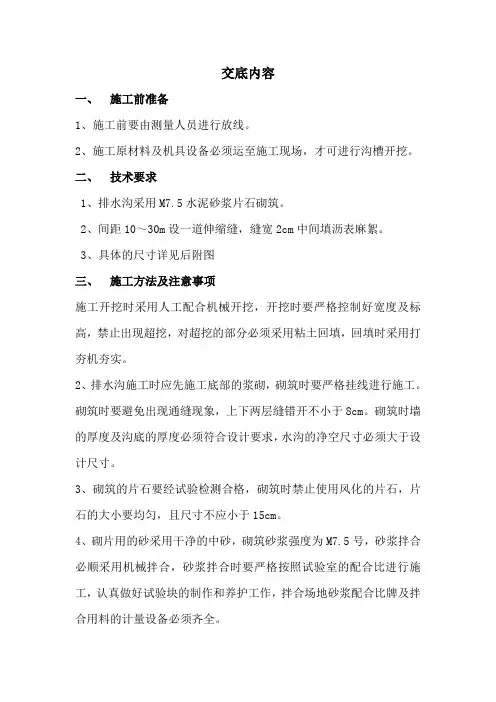

交底内容一、施工前准备1、施工前要由测量人员进行放线。

2、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。

二、技术要求1、排水沟采用M7.5水泥砂浆片石砌筑。

2、间距10～30m设一道伸缩缝，缝宽2cm中间填沥表麻絮。

3、具体的尺寸详见后附图三、施工方法及注意事项施工开挖时采用人工配合机械开挖，开挖时要严格控制好宽度及标高，禁止出现超挖，对超挖的部分必须采用粘土回填，回填时采用打夯机夯实。

2、排水沟施工时应先施工底部的浆砌，砌筑时要严格挂线进行施工。

砌筑时要避免出现通缝现象，上下两层缝错开不小于8cm。

砌筑时墙的厚度及沟底的厚度必须符合设计要求，水沟的净空尺寸必须大于设计尺寸。

3、砌筑的片石要经试验检测合格，砌筑时禁止使用风化的片石，片石的大小要均匀，且尺寸不应小于15cm。

4、砌片用的砂采用干净的中砂，砌筑砂浆强度为M7.5号，砂浆拌合必顺采用机械拌合，砂浆拌合时要严格按照试验室的配合比进行施工，认真做好试验块的制作和养护工作，拌合场地砂浆配合比牌及拌合用料的计量设备必须齐全。

5、堆放拌和好的砂浆禁止直接堆在松散的地面上，下面要铺设铁皮等隔离设施，砂浆应随拌随用，对拌合完堆放时间太久砂浆的应当废弃，禁止用于砌筑施工中。

6、砌筑施工时要严格按挤浆法进行施工，对不符合施工工艺要求和砌筑砂浆不饱満的要返工重做，对砌筑完的水沟应及时洒水养护。

7、沟底及沟顶采用M10号砂浆抹面，抹面的厚度为2cm。

抹面时必须对砌完的片石表面清除浮渣及洒水润湿，避免出现抹完后出现空鼓现象，对因连接不好出现空鼓的抹面要敲除重新抹面，直致符合验收标准。

8、勾缝砂浆采用M10号砂浆，勾缝里全部采用勾凹缝，凹缝的深度约比石头平面深8㎜左右，水沟砌筑时砌缝应均匀，水沟表面的石头不应太小，应使用大小均匀且平整的石砌筑表面。

对于用切割机切割出的面子石，表面平整度及砌缝宽度施工时要严格按要求施工。

三、检测程序及检测方法1、施工的排水沟表面应平整，浆砌的砂浆强度及砼的强度必须合格。
