高度尺操作指导书

  • 格式：docx
  • 大小：78.87 KB
  • 文档页数：4

文件 名称 高度尺 操作指导书 文件编号

版本

受控 （加盖受控章） 制定部门 质量部

状态 制定人

发行日期

批准人

目的：

为了使操作者能正确使用高度尺测量被测工件， 减少测量误差确保其 读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本 办法。

、概述:

高度尺是用来测量制件表面相互位置和精密划线的量具

2- 微动装置;

3- 紧固螺钉;

4- 尺框；

5- 游标；

6- 底座；

7- 表夹；

8- 划线量爪;

9- 支承爪；

10- 测量量爪 1-尺身; 图一高度尺外形结构 三、作业方法:

1）、对零

将高度尺底座擦净，放到干净的平板上，松开坚固螺钉将游标下移, 直到测量爪与平板紧密接触，看零线是否对齐。如果零线有偏差，测量结 果应将偏差计算在内。

2）、测量方法

测量时，被测量工件需水平垂直放置在平板上，不能倾斜（如 图二

所示）。再将测量爪移到工件顶部至紧密接触，锁好坚固螺钉。

图二

3）、高度尺的读数

高度尺的读数与游标卡尺的原理相同。读数时首先以游标零刻度线 为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上 第几条刻度线与尺身的刻度线对齐，若没有正好对齐的线，则取最接近对 齐的线进行读数。如有零误正确 错误 差，则一律用上述结果减去零误差（零误差为

负，相当于加上相同大小的零误差），读数结果为：

L=整数部分+小数部分—零误差

判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相 邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左, 中间那条线便可以认为是对准了，如图三

尺峙

丄1 1」一 "丿：1 1

I T r f | | | nr

图三

如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果 减去零误差即可。

四、注意事项

1） 、测量前，用干净清洁的布反复擦拭尺身表面，清净底座和测量 爪的工作面，检查测量爪是否磨损；

2） 、清净平台工作面，将高度尺置于其上，松开紧固螺钉，移动尺框, 检查是否正常；

3） 、移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现 象；

4） 、测量时，用力要均匀，测力约3-5N,以保证测量准确性；

5） 、测量零件时，零件上不能有异物，并在常温下测量；

6） 、使用时，轻拿轻放,避免测量爪被碰撞到，不可掉到地上。

合集下载

高度规操作规程

高度规操作规程

1、目的：为保证公司广大员工正确使用附表高度规，确保其测量数据的准确性和一致性。2、适用范围：用来测外径、内径、高度（深度）、台阶高度等。3、仪器测试操作： 3.1、利用游标原理对装置在尺框上划线量爪工作面，或者测量头与底座工作面相对移动分隔的距离进行读数的测量器具。 3.2、略图及各部位名称（如图1、2、3）：

1、底座；2、划线量爪；3、夹具；4、尺框；5、指示表；6、锁紧手柄；7、尺柱；8、计数器；9、清“0”按钮10、锁紧旋钮；11、夹具支架；12、高度旋钮

4、使用操作指引4.1，测量前4.1.1,用干净的纸或布条擦干净划线量爪。（如图4）4.1.2,将夹具和划线量爪安装在夹具支架上，并拧紧锁紧旋钮。（如图5）4.1.3，将量爪缓慢下放，直至接触基准面（如图6），观察计数器，如不为“0”，则按清“0”键，并将指示表“0”位旋转至指针位置。（如图7）之后可以开始测量。

编制审核批准发行日期文件类型高度规资料编号版次仪器名称1仪器作业指导书页次

图6图5图41234576

89

图1图21011

图712

图3

第 1 页，共 3 页

4.2，量爪测量将待测件置于测量基准面上，缓慢下降测量爪，使量爪的测量面与被测面接触。（如图8）4.3，百分表测量杆测量将待测件置于测量基准面上，缓慢下降测量爪，使百分表触头与被测面接触。（如图9）

4.4，读数计数器上的数值加指示表上的数值即为实际测量值。注意！：1、尺框往上移时的读数应读上计数器及指示表的外圆值（如图10）2、尺框往下移时的读数应读下计数器及指示表的内圆值（如图11）

3、使用前要检查外质以及各部位的相互作用。编制审核批准发行日期高度规仪器作业指导书仪器名称资料编号文件类型1版次页次

上调时的读数

下调时的读数图10图11图8

图9

第 2 页，共 3 页

5、保养：

　5.1、搬动时，禁止从顶部提起，禁止横着提尺身，应该一只手托住底座，一只手扶住尺身（如图12-14）

5.2

高度尺操作指南

高度尺操作指南

编号：

第1页 共2页

高度尺操作指南 第A0版

制 订： 审 核： 生效日期：

批 准： 批准日期： 1. 目的:

为确保操作者能够正确使用高度尺，特制订本操作指南。

2. 范围:

适用于本司操作者对高度尺的正确操作方法

3. 职责：

高度尺操作者应按本指南进行具体操作。

4．相关资料：

4.1 《高度尺使用说明书》

4.2 《不合格品处理控制程序》

4.3 《标示和可追溯性控制程序》

4.4 《供应商监察控制程序》：

5. 操作程序

5.1. 使用之前先把定盘的测定面，高度尺的底部及其它部位的灰尘，用柔软的碎布擦拭干净。

5.2. 电源开关调为“ON”状态，要求三节1.5V电池。当显示器上出现“B”时需更换新电池。

5.3. 用固定螺钉将测试千分表紧固。

5.4. 松开滑动器，滑动器的移动一定要先把固定旋钮松开之后再进行移动，快速移动时用方向盘

的旋钮，把整个方向盘都旋转；小幅度移动时首先拔出方向盘上的旋钮，然后只旋转方向盘的旋转钮即可。

5.5. 操作速度最大 100 mm / S 。

5.6. 确定一个基准面，按下调零钮，把显示调为零。

5.7. 运输或在定盘上测定移动时，禁止碰两个支柱或支柱的最上部，移动时尽量采用滑动的形式，手推高度尺的底板。注：碰两个支柱或支柱最上部会影响精度。

5.8. 用力均匀，不要施加过量的力或落下的冲击。

5.9. 使用完后，将电源开关调为 “ OFF ” 状态。

5.10. 滑动器往下调，测试千分表不能与定盘直接接触，要 3 ～5 mm的距离，用防尘罩盖住两 编号：

第2页 共2页

高度尺操作指南 第A0版

制 订： 审 核： 生效日期：

批 准： 批准日期： 个支柱。长时间不使用保管时，将电池取出来，卸下测试千分表，用碎布（不能挂丝）粘酒精将高度尺的底部、 支柱及其它部位清洗干净，然后在高度尺的底部、 支柱加上适量的防锈油保管。注：灰尘进入支柱的齿条逢里会影响精度。

高度尺的使用方法

高度尺的使用方法

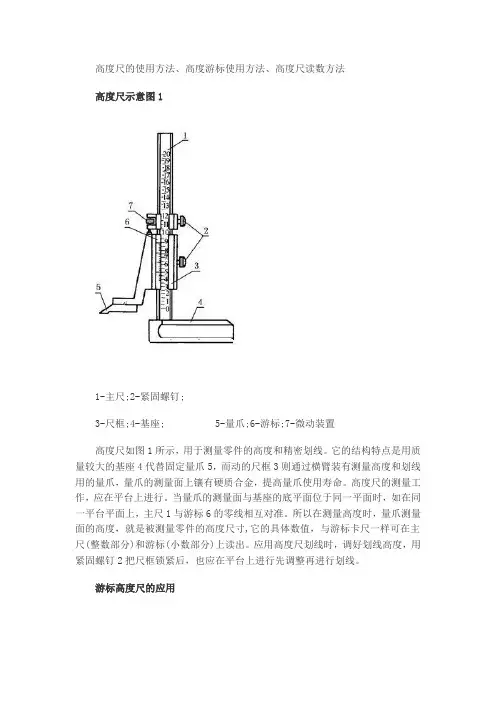

高度尺的使用方法、高度游标使用方法、高度尺读数方法

高度尺示意图1

1-主尺;2-紧固螺钉;

3-尺框;4-基座; 5-量爪;6-游标;7-微动装置

高度尺如图1所示，用于测量零件的高度和精密划线。它的结构特点是用质量较大的基座4代替固定量爪5，而动的尺框3则通过横臂装有测量高度和划线用的量爪，量爪的测量面上镶有硬质合金，提高量爪使用寿命。高度尺的测量工作，应在平台上进行。当量爪的测量面与基座的底平面位于同一平面时，如在同一平台平面上，主尺1与游标6的零线相互对准。所以在测量高度时，量爪测量面的高度，就是被测量零件的高度尺寸,它的具体数值，与游标卡尺一样可在主尺(整数部分)和游标(小数部分)上读出。应用高度尺划线时，调好划线高度，用紧固螺钉2把尺框锁紧后，也应在平台上进行先调整再进行划线。

游标高度尺的应用

高度尺的原理及使用方法

高度尺的原理及使用方法

百度文库 - 让每个人平等地提升自我

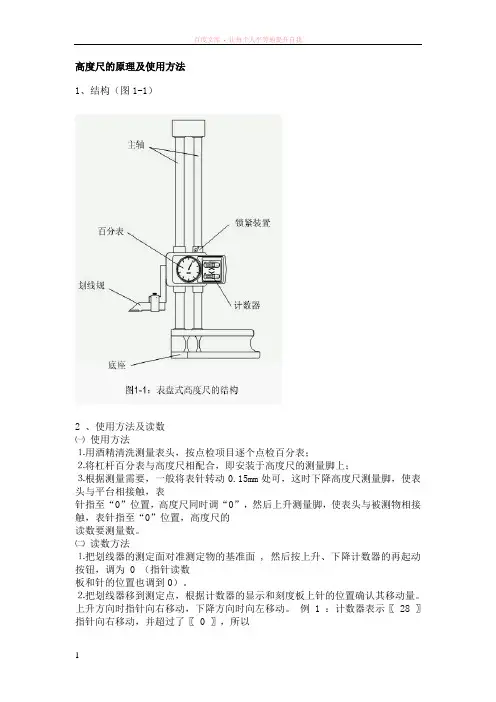

1 高度尺的原理及使用方法

1、结构（图1-1）

2 、使用方法及读数

㈠ 使用方法

⒈用酒精清洗测量表头，按点检项目逐个点检百分表；

⒉将杠杆百分表与高度尺相配合，即安装于高度尺的测量脚上；

⒊根据测量需要，一般将表针转动0.15mm处可，这时下降高度尺测量脚，使表头与平台相接触，表

针指至“0”位置，高度尺同时调“0”，然后上升测量脚，使表头与被测物相接触，表针指至“0”位置，高度尺的

读数要测量数。

㈡ 读数方法

⒈把划线器的测定面对准测定物的基准面 , 然后按上升、下降计数器的再起动按钮，调为 0 （指针读数

板和针的位置也调到0）。

⒉把划线器移到测定点，根据计数器的显示和刻度板上针的位置确认其移动量。

上升方向时指针向右移动，下降方向时向左移动。 例 1 ：计数器表示〖 28 〗指针向右移动，并超过了〖 0 〗，所以 百度文库 - 让每个人平等地提升自我

2 值为 : 28+0.04=28.04mm.

例 2

：计数器表示〖 28 〗但指针向左移动，也没超过〖 0 〗，所

以值为 : 28-0.04=27.96mm.

㈢ 注意事项

⒈读刻度时，刻度高度和眼睛要保持水平线。

⒉划线器和夹子之间不能有松动。

⒊移动时不能握住主轴部。

⒋底座基准面或划线器爪部有伤痕时，立即进行补修

⒌计数器有异常时，须停止使用，并进行补修
