高度尺操作图文作业指导书

5.1.使用之前先把定盘的测定面，高度尺的底部及其它部位的灰尘，用柔软的碎布擦拭干净。
5.2.电源开关调为“ON”状态，要求三节1.5V电池。当显示器上现“B”时需更换新电池。
5.3.用固定螺钉将测试千分表紧固。
5.4.松开滑动器，滑动器的移动一定要先把固定旋钮松开之后再进行移动，快速移动时用方向盘的旋钮，把整个方向盘都旋转；小幅度移动时首先拔出方向盘上的旋钮，然后只旋转方向盘的旋转钮即可。
1.目的:
为确保操作者能够正确使用高度尺，特制订本操作指南。
2.范围:
适用于本司操作者对高度尺的正确操作方法
3.职责：
高度尺操作者应按本指南进行具体操作。
4．相关资料：
4.1 《高度尺使用说明书》
4.2 《不合格品处理控制程序》
4.3《标示和可追溯性控制程序》
4.4《供应商监察控制程序》：
5. 操作程序
5.10.滑动器往下调，测试千分表不能与定盘直接接触，要 3 ～5 mm的距离，用防尘罩盖住两个支柱。长时间不使用保管时，将电池取出来，卸下测试千分表，用碎布（不能挂丝）粘酒精将高度尺的底部、 支柱及其它部位清洗干净，然后在高度尺的底部、 支柱加上适量的防锈油保管。注：灰尘进入支柱的齿条逢里会影响精度。
5.5.操作速度最大 100 mm / S 。
5.6.确定一个基准面，按下调零钮，把显示调为零。
5.7.运输或在定盘上测定移动时，禁止碰两个支柱或支柱的最上部，移动时尽量采用滑动的形式，手推高度尺的底板。注：碰两个支柱或支柱最上部会影响精度。
5.8.用力均匀，不要施加过量的力或落下的冲击。
5.9.使用完后，将电源开关调为 “ OFF ” 状态。
5.11.定期检查仪器的精度。
6. 质量记录

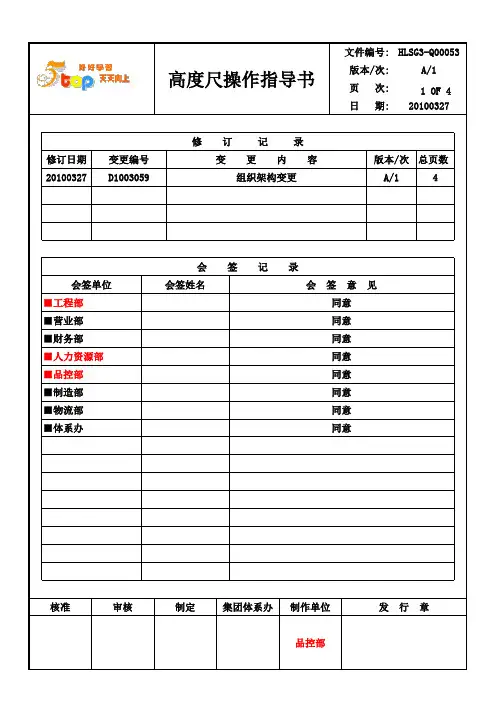

1 OF 4核准审核制定集团体系办■制造部同意■物流部同意■营业部同意■品控部同意■财务部同意■人力资源部会签单位■工程部D1003059组织架构变更制作单位发 行 章品控部A/14会 签 记 录同意页 次:总页数2010032720100327■体系办日 期:修 订 记 录版本/次同意会签姓名会 签 意 见同意修订日期变更编号变 更 内 容2 OF 4页 次:20100327日 期:一、目的：1.1使操作员能熟练掌握使用仪器的操作步骤,更精确的量测产品尺寸二、适用范围：(适用于常熟泓淋连接技术有限公司）2.1适用于本公司内高度尺作业均属之。

2.2生产厂商：三丰(Mitutoyo)三、定义：无四、职责：4.1操作员：仪器之使用与日常保养， 仪器之测试与管理。

4.2仪器图片如下所示:读数器千分表盘探头装配位置划线探头附表探头向上/向下读数3 OF 4页 次:20100327日 期:五．作业内容：5.1注意事项：5.1.1不要用手扳动测量托架，非摇动手轮升降测量托架会影响感应器的灵敏度、精密度5.1.2移动待测工件时要小心轻拿轻放，以免损伤红宝石测头和大理石平台。

5.2操作步骤：5.2.1检查手轮是否轮动灵活,千分表盘读数是否正常5.2.2根据被测工件选择测试方法和探头,探头分为"划线探头&附表探头"5.2.2.1划线测头用于零件高度的测量与划线,把划线测头轻插入测头夹持器5.2.2.2附表探头用于平面度的测量,把附表探头轻插入测头夹持器并用旋钮锁紧5.3零件的测量:5.3.1高度的测量:5.3.1.1把划线测头轻插入测头夹持器中并用旋钮锁紧,把工件置于大理石平台上,摇动 手轮使测头逐渐接触被测物的基准面,将千分表的指针归零,进行零件从上往下高度测量平台平面上接触后,将千分表指针归零,摇动手轮使测头逐渐接触被测物的测量高度面,进行零件从下往上高度测量。

5.3.2读数:5.3.2.1以被测零件基准面归零时,从零件高度往底面大理石碰数时(读数以读数器向下指标图示读数,同时千分表内数值读内圈)5.3.2.2以大理石面为基准,从大理石底部往零件高度碰数时(读数以读数器向上指标图示读数,同时千分表内数值读外圈)5.3.2.3千分表内数值量程为0-500mm,每小格为1mm 5.3.2.4附表探头内数值量程为0-0.10mm,每小格为0.002mm 六.保养对高度尺进行日常维护及机身擦试,并将点检状况填入HLSGQ-T00009A点检表中 七．相关文件：略八．相关表单：《点检表》 HLQ4-M HLSGQ-T00009A5.2.2.3根据被测工件,请务必保证探头的工件部位与工件被测面一致5.2.1.2把划线测头轻插入测头夹持器中并用旋钮锁紧,摇动手轮使划线探头置于大理石页 次:4 OF 4日 期:20100327。

1、目的
2、范围
无
修
订
履
历
2014/2/26首次发行为规范高度规的正确使用，保证测量的准确性。

所有QC的人员。

3、定义
4、功能介绍及图示
高度规可用于测量，平面度、平行度、垂直度、高度、面跳动等。

编号/版本序号
修订日期修订内容作成人实施日期2014/3/3
修
订
履
历
编号/版本序号
修订日期修订内容作成人实施日期2014/3/3
2014/2/26首次发行6.1、依图面基准和被测样品特性将样品固定好放置于大理石平台，
6.2、打开电源开关，在基准上清零，进行测量
6.3、通过显示器读取所要的数值
6.4、高度规使用完后，放回原位，并清理干净平台
7、注意事项
7.1、高度规测头测量时不能用力过猛，避免量测力造成误差
5、使用前确认
5.1、高度规基座准面（底座）的确认，无影响测量的伤痕、无异物附着
5.2、高度规测量间距的确认，是否在仪器的量程内
5.3、使用环境：温度：20℃±5℃ 湿度：80％以下
5.4、使用前确认高度规有无校验标签，是否在校验有效期内。

6、操作方法
7.2、测头各构件必须锁紧，以免松动造成测量误差
7.3、高度规移动时，应尽量握住底座，并掌握好力度，避免移动不畅时测头被撞击落
8、维护保养
8.1、每天用仪器专用无水酒精（99.7%纯度）擦拭高度规和大理石
8.2、每天检查显示屏读数显示是否正常
8.3、每天检查各功能键是否正常。

高度尺作业指导书
一．环境
1．使用环境：温度(20±2)℃，湿度45%-65% ，
温度梯度1℃/m ，温度变化 1℃/h
2. 保持机器及工作台面清洁。

二．安全警告
1．严禁擅自拆开外罩，防止损坏设备。

2．严禁带电插拔插头。

3．严禁将异物置于工作台面上。

三．开机步骤
1．插上电源。

2．打开机器电源开关（操作面板显示大概需要45秒左右）。

3．面板显示后选择中文或者英文界面。

4．根据提示，机器归零（零点在机器下方箭头指示位置）。

５．归零后校准测针（可根据提示）。

注意：仪器重启后需要重新归零和校准测针。

（注：关机和开机流程相反）。
