普通螺纹的标准尺寸分为10多个等级，例如3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9。其中，8.8级及以上的螺栓由低碳合金钢或中碳钢制成，并经热处理，通常称为高强度螺钉，其余的通常称为普通螺钉。

法国工程师雷诺（Renault）看到热气球上的钢丝绳规格各异时，他想出了一种方法，可以将10的幂乘以五的幂得到1.6，然后再乘五优先级数字：1.0、1.6、2.5、4.0和6.3。

这是一个相等的比率序列，最后一个数字是前一个数字的1.6倍。 10以下的钢丝绳只有五种，从10到100的钢丝绳只有五种，即10、16、25、40、63。

1，螺纹的标准尺寸由两部分组成，分别代表螺栓材料的标称抗拉强度和屈服比。例如：

1.性能等级4.6的螺栓的含义如下：

1.螺栓材料的标称抗拉强度为400MPa；

2，螺栓材料的屈服强度比为0.6；

3.螺栓材料的标称屈服强度为400×0.6 = 240mpa。

2，热处理后，性能等级为10.9的高强度螺栓材料可以达到以下要求：

1.螺栓材料的标称抗拉强度达到1000MPa；

2，螺栓材料的屈服强度比为0.9；

3.螺栓材料的标称屈服强度为1000×0.9 = 900MPa。

注意事项：

1.国家标准CNS中使用的螺纹。牙齿的顶部是平坦的，易于旋转，牙齿的底部是弧形的，以增加线的强度。螺纹角度为60度，规格以M表示。

2.统一标准螺纹由美国，英国和加拿大共同制定，是目前英国的通用螺纹。它也以每个线程数度表示。这类螺纹可分为粗螺纹（开槽），细齿（UNF）和超细齿（UNEF）。

合集下载

国家标准的公制螺纹螺距

国家标准的公制螺纹螺距

国家标准的公制螺纹螺距

国家标准的公制螺纹螺距,标准螺纹螺距M1.6*0.35M2*0.4

M2.5*0.45

M3*0.5

M4*0.4

M5*0.8

M6*1.0

M8*1.25

M10*1.5

M12*1.75

M14*2.0

M16*2.0

M18*2.5

M20*2.5

M22*2.5

M24*3.0

M27*3.0

M30*3.5

M33*3.5

M36*4.0

公制螺纹螺距粗⽛223

公称尺⼨d 螺距P

全长L

刃

长I

M4 0.70 53 13 M5 0.80 58 16 M6 1 66 19 M7 1 66 19 M8 1.25 72 22 M9 1.25 72 22 M10 1.5 80 24 M11 1.5 85 25 M12 1.7589 29 M14 2 95 30 M16 2 102 32 M18 2.5 112 37 M20 2.5 112 37 M22 2.5 118 38 M24 3 130 45 M27 3 135 45 M30 3.5 13848 M33 3.5 151 51 M36 4 162 57

M42 4.5 170 60 M45 4.5 187 67 M48 5 187 67 M52 5 200 70

细⽛224

公称尺⼨d 螺距P

全长L

刃

长I

M4*0.5 0.5 53 13 M5*0.5 0.5 58 16 M6*0.75 0.75 66 19 M7*0.75 0.75 66 19 M8*0.75 0.75 66 19 M8*1 1 72 22 M9*0.75 0.7566 19 M9*1 1 72 19 M10*0.75 0.75 73 20 M10*1 1 80 24 M10*1.25 1.25 80 24 M11*0.75 0.75 73 22 M11*1 1 80 22 M12*1 180 22 M12*1.25 1.25 89 29 M12*1.5 1.5 89 29 M14*1 1 87 22 M14*1.25 1.25 95 30 M14*1.5 1.5 95 30 M16*1 1 92 22M16*1.5 1.5 102 32 M18*1 1 97 22 M18*1.5 1.5 112 37 M18*2 2 112 37 M20*1 1 102 22 M20*1.5 1.5 112 37 M20*2 2 112 37M22*1 1 109 24 M22*1.5 1.5 118 38 M22*2 2 118 38 M24*1 1 114 24 M24*1.5 1.5 130 45 M24*2 2 130 45

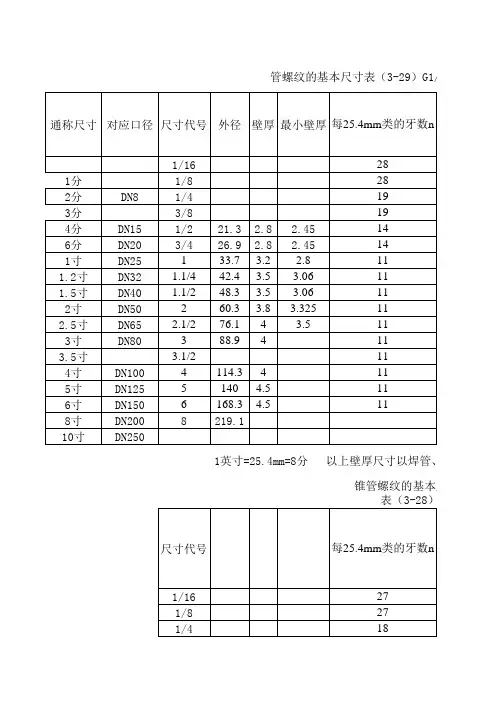

管螺纹尺寸对照表(全)

管螺纹尺寸对照表(全)

1/16281分1/8282分DN81/4193分3/8194分DN151/221.32.82.45146分DN203/426.92.82.45141寸DN25133.73.22.8111.2寸DN321.1/442.43.53.06111.5寸DN401.1/248.33.53.06112寸DN50260.33.83.325112.5寸DN652.1/276.143.5113寸DN80388.94113.5寸3.1/2114寸DN1004114.34115寸DN12551404.5116寸DN1506168.34.5118寸DN2008219.110寸DN250

1/16271/8271/4181英寸=25.4mm=8分 以上壁厚尺寸以焊管、镀锥管螺纹的基本尺寸表（3-28）螺纹基本尺管螺纹的基本尺寸表（3-29）G1/2

每25.4mm类的牙数n通称尺寸对应口径尺寸代号

尺寸代号外径壁厚最小壁厚每25.4mm类的牙数n3/8181/2143/4141121.1/4121.1/2122122.1/28383.1/2848大径（基准直径）d=D中径d2=D2小径d1=D10.9070.5810.1257.7237.1426.56140.9070.5810.1259.7289.1478.56641.3370.5860.18413.15712.30111.44561.3370.5860.18416.66215.80614.95061.8141.1620.24920.95519.79318.63181.8141.1620.24926.44125.27924.117102.3091.4790.31733.24931.77030.291102.3091.4790.31741.91040.43138.952132.3091.4790.31747.80346.32444.845132.3091.4790.31759.61458.13556.656162.3091.4790.31775.18473.70572.226182.3091.4790.31787.88486.40584.926212.3091.4790.317100.33098.85197.372222.3091.4790.317113.030111.551110.072252.3091.4790.317138.430136.951135.472292.3091.4790.317163.830162.351160.87229

螺纹规格表

螺纹规格表

螺纹规格表

螺纹是一种常见的机械连接部件，其规格表是机械行业中必不可少的手册。螺纹规格表中包含了各种标准型号的螺纹参数，如螺距、螺纹角、公称直径等，方便工程师、机械师等专业人员在设计、加工、维修机械设备时进行选型和匹配。

螺纹的规格表通常包括国际标准、美国标准、加拿大标准、英国标准、德国标准、日本标准等不同标准和型号，下面将简要介绍常见的一些螺纹规格表及其参数。

国际标准螺纹规格表（ISO）

该规格表是由国际标准化组织（ISO）制定的，适用于各种机械设备的设计、制造、维护等。该规格表主要包括七种型号，分别为M、MF、G、Rp、Rc、Tr和K，其中M型螺纹用于普通机械设备，MF型螺纹用于更高精度的机械设备，G型螺纹用于管道连接，Rp型和Rc型螺纹通常用于液压和气动系统，Tr型螺纹用于轮轴连接，K型螺纹用于钞票印刷机和纸币检测机等特殊设备。

在ISO规格表中，常见的参数有公称直径、螺距、螺纹角等。公称直径是指螺纹中心距离两个垂直于轴线的切线所形成的圆的直径，通常用毫米（mm）表示；螺距是指同一螺纹上相邻两线间的距离，通常用毫米（mm）表示；螺纹角是指螺纹截面上两切线间的夹角，通常用度数（°）表示。不同型号的螺纹规格表中，这些参数的具体取值会略有不同。

美国标准螺纹规格表（UNC、UNF、UNS）

美国标准螺纹规格表通常用英寸（inch）表示。其中UNC型螺纹为粗牙型，UNF型螺纹为细牙型，UNS型螺纹为不锈钢螺纹。常见的参数有公称直径、螺距等。

加拿大标准螺纹规格表（CSA）

该标准表主要适用于加拿大的工业制造，较为全面地覆盖了轻型和重型机械设备。常见的参数有公称直径、螺距等。

英国标准螺纹规格表（BSW、BSF）

英国标准螺纹规格表也用英寸表示，其中BSW型螺纹为粗牙型，BSF型螺纹为细牙型。不同型号的规格表中，公称直径、螺距等参数值会不同。

德国标准螺纹规格表（DIN）

螺纹标准尺寸表

螺纹标准尺寸表

螺纹标准尺寸表

螺纹是一种常见的连接方式，广泛应用于机械设备、汽车、航空航天等领域。螺纹连接具有良好的密封性和承载能力，因此在工程设计中占据着重要地位。为了确保螺纹连接的质量和可靠性，各国都制定了相应的螺纹标准尺寸表，以便统一螺纹的规格和尺寸。本文将介绍常见的螺纹标准尺寸表及其相关知识。

螺纹标准尺寸表主要包括螺纹的直径、螺距、螺纹型式等内容。其中，螺纹的直径是指螺纹外径的尺寸，通常用毫米或英寸表示。螺距是指螺纹上相邻两螺纹峰之间的距离，也是螺纹的一个重要参数。螺纹型式则包括内螺纹和外螺纹，常见的螺纹型式有公制螺纹、英制螺纹、管螺纹等。

在国际上，常见的螺纹标准尺寸表有ISO标准、DIN标准、ANSI标准等。ISO标准是国际标准化组织制定的螺纹标准，适用于世界上大多数国家和地区。DIN标准是德国标准化组织制定的螺纹标准，在欧洲地区得到广泛应用。ANSI标准是美国国家标准协会制定的螺纹标准，适用于美国及其周边国家。

在实际工程中，选择合适的螺纹标准尺寸表非常重要。首先，需要根据实际使用场景和要求确定螺纹的直径和螺距。其次，根据螺纹型式的不同，选择相应的标准尺寸表进行设计和加工。最后，在安装和使用过程中，需要严格按照标准要求进行操作，以确保螺纹连接的质量和可靠性。

除了常见的ISO、DIN、ANSI标准外，一些特殊行业或特殊要求还会制定专门的螺纹标准尺寸表。例如，航空航天领域对螺纹连接的要求非常严格，通常会制定特殊的标准尺寸表。在选择螺纹标准尺寸表时，需要充分考虑实际需求和使用环境，选择合适的标准以确保螺纹连接的质量和可靠性。

总之，螺纹标准尺寸表是螺纹连接设计和加工的重要依据，选择合适的标准尺寸表对于确保螺纹连接质量至关重要。在实际工程中，需要根据实际需求和使用环境选择合适的标准，并严格按照标准要求进行设计、加工和使用，以确保螺纹连接的质量和可靠性。希望本文能够帮助读者更好地理解螺纹标准尺寸表及其重要性，为工程设计和生产提供参考。
