国家标准螺纹钢规格表

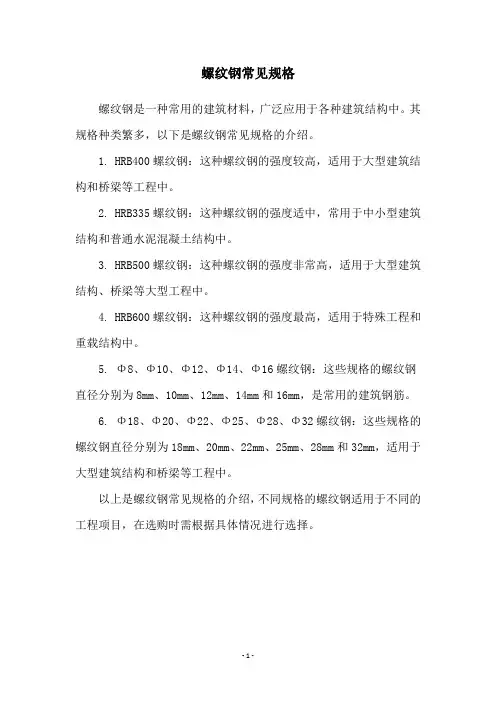

螺纹钢常见规格
螺纹钢是一种常用的建筑材料，广泛应用于各种建筑结构中。

其规格种类繁多，以下是螺纹钢常见规格的介绍。

1. HRB400螺纹钢：这种螺纹钢的强度较高，适用于大型建筑结构和桥梁等工程中。

2. HRB335螺纹钢：这种螺纹钢的强度适中，常用于中小型建筑结构和普通水泥混凝土结构中。

3. HRB500螺纹钢：这种螺纹钢的强度非常高，适用于大型建筑结构、桥梁等大型工程中。

4. HRB600螺纹钢：这种螺纹钢的强度最高，适用于特殊工程和重载结构中。

5. Φ8、Φ10、Φ12、Φ14、Φ16螺纹钢：这些规格的螺纹钢直径分别为8mm、10mm、12mm、14mm和16mm，是常用的建筑钢筋。

6. Φ18、Φ20、Φ22、Φ25、Φ28、Φ32螺纹钢：这些规格的螺纹钢直径分别为18mm、20mm、22mm、25mm、28mm和32mm，适用于大型建筑结构和桥梁等工程中。

以上是螺纹钢常见规格的介绍，不同规格的螺纹钢适用于不同的工程项目，在选购时需根据具体情况进行选择。

- 1 -。

常用螺纹钢的规格螺纹钢是一种常见的建筑材料，广泛应用于建筑、桥梁、道路等工程中。

它具有良好的韧性和可塑性，能够承受较大的拉力和压力，因此在工程中使用非常广泛。

下面我们将介绍几种常用的螺纹钢规格。

1. HRB400螺纹钢HRB400螺纹钢是一种高强度螺纹钢，具有较高的屈服强度和抗拉强度。

它通常用于需要承受大拉力和压力的工程，如大型桥梁、高层建筑等。

HRB400螺纹钢的直径一般为12mm、14mm、16mm、18mm、20mm等。

2. HRB335螺纹钢HRB335螺纹钢是一种中等强度螺纹钢，具有适中的屈服强度和抗拉强度。

它常用于一些对强度要求不太高的工程，如普通建筑、住宅楼等。

HRB335螺纹钢的直径一般为6mm、8mm、10mm等。

3. HRB500螺纹钢HRB500螺纹钢是一种超高强度螺纹钢，具有极高的屈服强度和抗拉强度。

它通常用于一些对强度要求非常高的工程，如大型机场、高速公路等。

HRB500螺纹钢的直径一般为25mm、28mm、32mm、36mm等。

4. HRB600螺纹钢HRB600螺纹钢是一种特高强度螺纹钢，具有极高的屈服强度和抗拉强度。

它通常用于一些对强度要求极高的工程，如大型船舶、核电站等。

HRB600螺纹钢的直径一般为40mm、50mm等。

除了规格的不同，螺纹钢还有不同的表面处理方式。

常见的表面处理方式有热镀锌、喷塑等，这些处理方式可以增加螺纹钢的耐腐蚀性和使用寿命。

总的来说，螺纹钢的规格根据工程的需要而定，不同规格的螺纹钢适用于不同强度要求的工程。

在选择螺纹钢时，需要根据工程设计要求和实际使用情况来确定合适的规格和表面处理方式。

同时，在使用过程中，需要注意螺纹钢的保养和维护，以确保其良好的使用效果和安全性。

以上是关于常用螺纹钢规格的介绍，希望能对您有所帮助。

如果还有其他问题，欢迎随时咨询。

螺纹规格表_螺纹标准螺纹规格表_螺纹标准-值得收藏更新时间：2018-05-03螺纹规格表_螺纹大全-做机械和气动元件值得收藏做机械的天天打交道，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。

总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。

（一）NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

（二）1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16UNC—2A细牙系列 3/8—24UNF—2A特细牙系列 3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

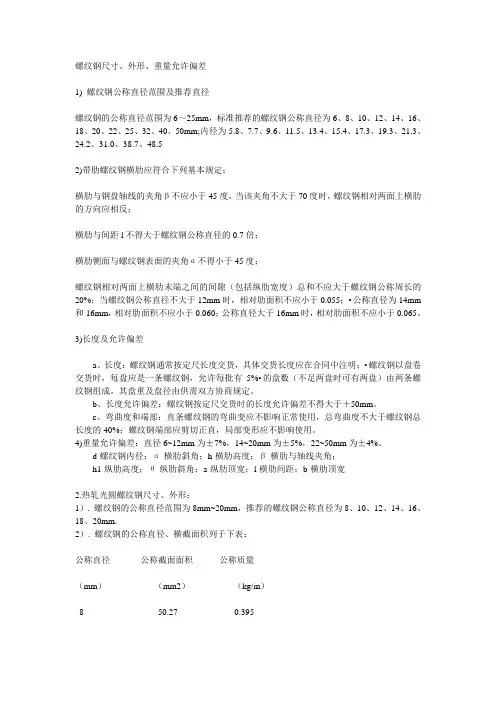

螺纹钢尺寸、外形、重量允许偏差1) 螺纹钢公称直径范围及推荐直径螺纹钢的公称直径范围为6～25mm，标准推荐的螺纹钢公称直径为6、8、10、12、14、16、18、20、22、25、32、40、50mm;内径为5.8、7.7、9.6、11.5、13.4、15.4、17.3、19.3、21.3、24.2、31.0、38.7、48.52)带肋螺纹钢横肋应符合下列基本规定：横肋与钢盘轴线的夹角β不应小于45度，当该夹角不大于70度时，螺纹钢相对两面上横肋的方向应相反；横肋与间距l不得大于螺纹钢公称直径的0.7倍；横肋侧面与螺纹钢表面的夹角α不得小于45度；螺纹钢相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于螺纹钢公称周长的20%；当螺纹钢公称直径不大于12mm时，相对肋面积不应小于0.055；•公称直径为14mm 和16mm，相对肋面积不应小于0.060；公称直径大于16mm时，相对肋面积不应小于0.065。

3)长度及允许偏差a、长度：螺纹钢通常按定尺长度交货，具体交货长度应在合同中注明；•螺纹钢以盘卷交货时，每盘应是一条螺纹钢，允许每批有5%•的盘数（不足两盘时可有两盘）由两条螺纹钢组成。

其盘重及盘径由供需双方协商规定。

b、长度允许偏差：螺纹钢按定尺交货时的长度允许偏差不得大于＋50mm。

c、弯曲度和端部：直条螺纹钢的弯曲变应不影响正常使用，总弯曲度不大于螺纹钢总长度的40%；螺纹钢端部应剪切正直，局部变形应不影响使用。

4)重量允许偏差：直径6~12mm为±7%，14~20mm为±5%，22~50mm为±4%。

d-螺纹钢内径；α-横肋斜角；h-横肋高度；β-横肋与轴线夹角；h1-纵肋高度；θ-纵肋斜角；a-纵肋顶宽；l-横肋间距；b-横肋顶宽2.热轧光圆螺纹钢尺寸、外形：1）. 螺纹钢的公称直径范围为8mm~20mm，推荐的螺纹钢公称直径为8、10、12、14、16、18、20mm.2）. 螺纹钢的公称直径、横截面积列于下表：公称直径公称截面面积公称质量（mm）（mm2）（kg/m）8 50.27 0.39510 78.54 0.61712 113.1 0.88814 153.9 1.2116 201.1 1.5818 254.5 2.0020 314.2 2.473）. 螺纹钢的直径允许偏差：Ａ级精度+0.40mm Ｂ级精度+0.30mm Ｃ级精度+0.15mm 4）. 通常长度：螺纹钢按直条交货时，其通常长度为3.5m~12mm，其中长度为3.5m至小于6m 之间的螺纹钢不得超过每批质量的3%。

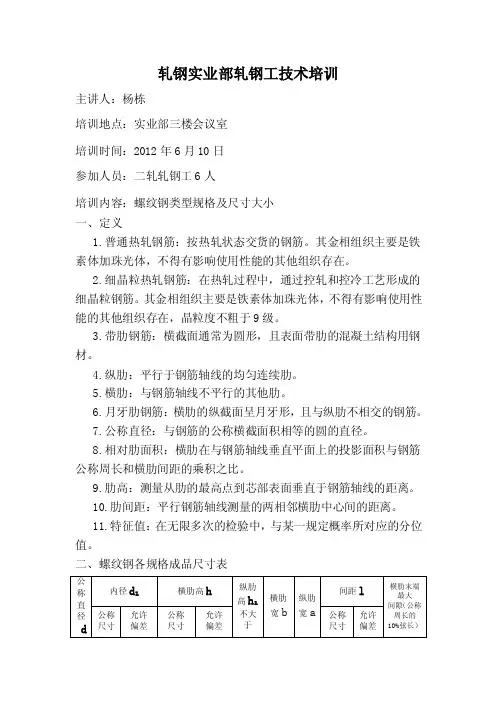

轧钢实业部轧钢工技术培训主讲人：杨栋培训地点：实业部三楼会议室培训时间：2012年6月10日参加人员：二轧轧钢工6人培训内容：螺纹钢类型规格及尺寸大小一、定义1.普通热轧钢筋：按热轧状态交货的钢筋。

其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在。

2.细晶粒热轧钢筋：在热轧过程中，通过控轧和控冷工艺形成的细晶粒钢筋。

其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在，晶粒度不粗于9级。

3.带肋钢筋：横截面通常为圆形，且表面带肋的混凝土结构用钢材。

4.纵肋：平行于钢筋轴线的均匀连续肋。

5.横肋：与钢筋轴线不平行的其他肋。

6.月牙肋钢筋：横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。

7.公称直径：与钢筋的公称横截面积相等的圆的直径。

8.相对肋面积：横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。

9.肋高：测量从肋的最高点到芯部表面垂直于钢筋轴线的距离。

10.肋间距：平行钢筋轴线测量的两相邻横肋中心间的距离。

11.特征值：在无限多次的检验中，与某一规定概率所对应的分位值。

二、螺纹钢各规格成品尺寸表公称直径d内径d1横肋高h纵肋高h1不大于横肋宽b纵肋宽a间距l横肋末端最大间隙（公称周长的10%弦长）公称尺寸允许偏差公称尺寸允许偏差公称尺寸允许偏差6 5.8±0.3 0.6 ±0.3 0.8 0.4 1.0 4.0 ±0.51.8 8 7.7 ±0.4 0.8 ＋0.4－0.31.1 0.5 1.5 5.52.5 10 9.6 1.0 ±0.4 1.3 0.6 1.5 7.03.1 12 11.5 1.2 +0.4-0.51.6 0.7 1.5 8.0 3.7 14 13.4 1.4 1.8 0.8 1.8 9.04.3 16 15.4 1.5 1.9 0.9 1.8 10.0 5.0 18 17.3 1.6 ±0.52.0 1.0 2.0 10.05.6 20 19.3 ±0.5 1.7 2.1 1.2 2.0 10.0±0.86.2 22 21.3 1.9 ±0.6 2.4 1.3 2.5 10.56.8 25 24.2 2.1 2.6 1.5 2.5 12.57.7 28 27.2 ±0.6 2.2 2.7 1.7 3.0 12.5±1.08.6 32 31.0 2.4 ＋0.8－0.73.0 1.9 3.0 14.09.9 36 35.0 2.6 ＋1.0－0.83.2 2.1 3.5 15.0 11.1 40 38.7 ±0.7 2.9 ±1.1 3.5 2.2 3.5 15.0 12.4 50 48.5 ±0.8 3.2 ±1.2 3.8 2.54.0 16.0 15.5注1：纵肋斜角θ为0°～30°。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

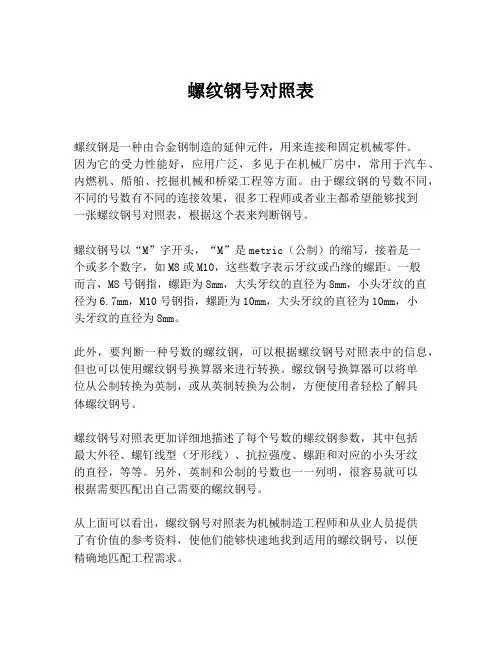

螺纹钢号对照表
螺纹钢是一种由合金钢制造的延伸元件，用来连接和固定机械零件。

因为它的受力性能好，应用广泛，多见于在机械厂房中，常用于汽车、内燃机、船舶、挖掘机械和桥梁工程等方面。

由于螺纹钢的号数不同，不同的号数有不同的连接效果，很多工程师或者业主都希望能够找到
一张螺纹钢号对照表，根据这个表来判断钢号。

螺纹钢号以“M”字开头，“M”是metric（公制）的缩写，接着是一
个或多个数字，如M8或M10，这些数字表示牙纹或凸缘的螺距。

一般
而言，M8号钢指，螺距为8mm，大头牙纹的直径为8mm，小头牙纹的直径为6.7mm，M10号钢指，螺距为10mm，大头牙纹的直径为10mm，小
头牙纹的直径为8mm。

此外，要判断一种号数的螺纹钢，可以根据螺纹钢号对照表中的信息，但也可以使用螺纹钢号换算器来进行转换。

螺纹钢号换算器可以将单
位从公制转换为英制，或从英制转换为公制，方便使用者轻松了解具
体螺纹钢号。

螺纹钢号对照表更加详细地描述了每个号数的螺纹钢参数，其中包括
最大外径、螺钉线型（牙形线）、抗拉强度、螺距和对应的小头牙纹
的直径，等等。

另外，英制和公制的号数也一一列明，很容易就可以
根据需要匹配出自己需要的螺纹钢号。

从上面可以看出，螺纹钢号对照表为机械制造工程师和从业人员提供
了有价值的参考资料，使他们能够快速地找到适用的螺纹钢号，以便
精确地匹配工程需求。
