下载文档原格式

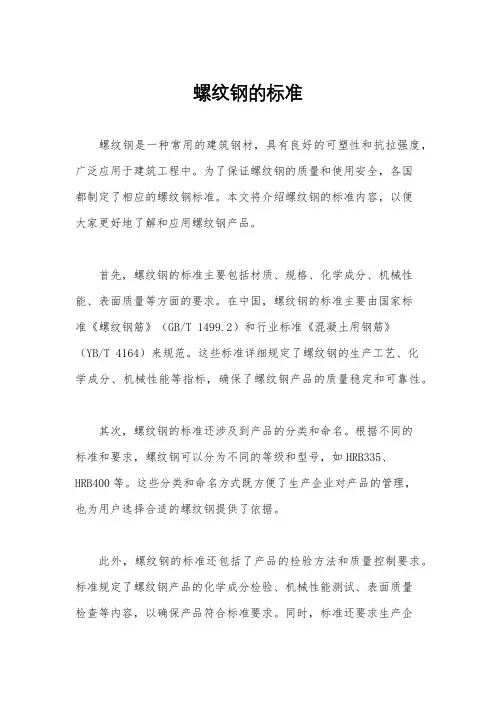

螺纹钢的标准螺纹钢是一种常用的建筑钢材，具有良好的可塑性和抗拉强度，广泛应用于建筑工程中。
为了保证螺纹钢的质量和使用安全，各国都制定了相应的螺纹钢标准。
本文将介绍螺纹钢的标准内容，以便大家更好地了解和应用螺纹钢产品。
首先，螺纹钢的标准主要包括材质、规格、化学成分、机械性能、表面质量等方面的要求。
在中国，螺纹钢的标准主要由国家标准《螺纹钢筋》（GB/T 1499.2）和行业标准《混凝土用钢筋》（YB/T 4164）来规范。
这些标准详细规定了螺纹钢的生产工艺、化学成分、机械性能等指标，确保了螺纹钢产品的质量稳定和可靠性。
其次，螺纹钢的标准还涉及到产品的分类和命名。
根据不同的标准和要求，螺纹钢可以分为不同的等级和型号，如HRB335、HRB400等。
这些分类和命名方式既方便了生产企业对产品的管理，也为用户选择合适的螺纹钢提供了依据。
此外，螺纹钢的标准还包括了产品的检验方法和质量控制要求。
标准规定了螺纹钢产品的化学成分检验、机械性能测试、表面质量检查等内容，以确保产品符合标准要求。
同时，标准还要求生产企业建立健全的质量管理体系，加强对原材料、生产工艺和成品的质量控制，保证产品的质量稳定和可靠性。
总的来说，螺纹钢的标准是保障产品质量和使用安全的重要依据，对于生产企业和用户来说都具有重要意义。
生产企业应严格按照标准要求生产产品，并建立健全的质量管理体系，确保产品的质量稳定和可靠性。
而用户在选择和使用螺纹钢产品时，也应严格按照标准要求进行，以确保工程质量和安全。
综上所述，螺纹钢的标准是保障产品质量和使用安全的重要依据，对于生产企业和用户来说都具有重要意义。
希望本文能够帮助大家更好地了解和应用螺纹钢产品，促进建筑工程质量的提升。
螺纹钢国标新标准一、尺寸和公差1.螺纹钢的尺寸和公差应符合GB/T 1499.2-2018的规定。
其中，公差范围应在标准规定的公差等级内。
2.尺寸测量方法应采用符合国家标准的测量工具，确保测量结果的准确性。
二、钢材化学成分1.钢材的化学成分应符合GB/T 1499.2-2018的规定，包括碳、硅、锰、磷、硫、铬、镍等元素。
2.化学成分分析方法应采用国家标准方法，如碳采用碳硫分析仪，硅、锰采用光度计等。
三、力学性能1.螺纹钢的力学性能应符合GB/T 1499.2-2018的规定，包括抗拉强度、屈服强度、伸长率和冲击功等指标。
2.力学性能试验方法应采用国家标准方法，如拉伸试验采用万能材料试验机等。
四、工艺性能1.螺纹钢的工艺性能应符合GB/T 1499.2-2018的规定，包括弯曲试验和反向弯曲试验等。
2.工艺性能试验方法应采用国家标准方法，如弯曲试验采用万能材料试验机等。
五、表面质量1.螺纹钢的表面质量应符合GB/T 1499.2-2018的规定，包括表面裂纹、折叠、结疤、夹杂等缺陷。
2.表面质量检查方法应采用目视检查或使用放大镜等工具，确保表面质量符合要求。
六、无损检测1.螺纹钢的无损检测应符合GB/T 1499.2-2018的规定，采用超声波探伤等方法检测内部缺陷。
2.无损检测设备和方法应符合国家相关标准规定，并按照标准要求进行检测和评定。
七、标记与标志1.螺纹钢的标记与标志应清晰、耐久，包括产品名称、规格尺寸、生产厂家等信息。
2.标记与标志应符合国家相关标准规定，并按照标准要求进行制作和标注。
八、验收与试验规则1.螺纹钢的验收与试验规则应符合GB/T 1499.2-2018的规定，包括验收要求、试验方法、取样规则等方面的要求。
2.验收与试验规则应按照标准要求进行执行，确保产品质量符合标准要求。
九、使用和储存1.螺纹钢在使用和储存过程中应避免潮湿、高温、腐蚀等因素的影响，保持产品质量和性能。
2.使用和储存过程中应注意安全，避免发生意外事故。
GB 1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义；---增加第5章订货内容；---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录B“热轧带肋钢筋参考成分”；---增加现附录B“特征值检验规则”；---增加附录C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。
本部分附录A、附录B为规范性附录。
附录C为资料性附录。
本部分由中国钢铁工业协会提出。
本部分由全国标准化技术委员会归口。
本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。
本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。
![螺纹钢国家标准(GB_1499[1].2-2007)](https://img.taocdn.com/s1/m/656340b869dc5022aaea00a4.png)
GB 1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋Steel for the reinforcement of concrete—Part 2: Hot rolled ribbed bars(ISO 6935-2:1991,Steel for the reinforcement of concrete—Part2:Ribbed bars,NEQ)前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义；---增加第5章订货内容；---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录 B“热轧带肋钢筋参考成分”；---增加现附录 B“特征值检验规则”；---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。
本部分附录A、附录B为规范性附录。
GB/T 1499.2-2018修订
1、增加了冶炼方法的规定，即钢应采用转炉或电弧炉冶炼，必要时可采用炉外精炼；
2、取消了335MPa级钢筋，增加了600MPa级钢筋，形成了400MPa、500 MPa、600 MPa强度系列级别；
3、对长度允许偏差、弯曲度适当加严；对重量允许偏差进行了适当加严，明确重量偏差不允许复验；
4、增加了金相组织检验规定及配套的宏观金相、截面维氏硬度、微观组织检验方法；
5、同时修改了表面标志的规定。
6、增加金相组织检验要求及其配套检验方法，作为判定热轧钢筋和穿水钢筋的依据，可有效避免用穿水钢筋仿冒热轧钢筋；
7、加严尺寸和重量偏差规定并明确重量偏差不允许进行复验，对产品质量的进一步提高提供了重要保障。
一、牌号带E的钢筋反向弯曲试验作为“常规检验”
需增项，增加设备（钢筋反向弯曲试验机）
二、疲劳试验
需增项，增加设备（疲劳试验机）——规范：根据需方要求，可进行疲劳试验三、金相组织检验
需增项，增加材料（硝酸+酒精）——规范：如果供方能保证可不做检验
四、宏观金相、截面维氏硬度、微观组织
需增项，增加材料（硝酸+酒精）；增加设备（维氏硬度计、金相显微镜500×）。
![螺纹钢国家标准(GB_1499[1].2-2007)2016](https://img.taocdn.com/s1/m/262cca7f25c52cc58bd6be6d.png)
GB 1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义；---增加第5章订货内容；---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录 B“热轧带肋钢筋参考成分”；---增加现附录 B“特征值检验规则”；---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。
本部分附录A、附录B为规范性附录。
附录C为资料性附录。
本部分由中国钢铁工业协会提出。
本部分由全国标准化技术委员会归口。
本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。
本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。
GB-1499.2-2007钢筋混凝土用钢GB 1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋Steel for the reinforcement of concrete—Part 2: Hot rolled ribbed bars(ISO 6935-2:1991,Steel for the reinforcement of concrete—Part2:Ribbed bars,NEQ)前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义；---增加第5章订货内容；---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录 B“热轧带肋钢筋参考成分”；---增加现附录 B“特征值检验规则”；---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。

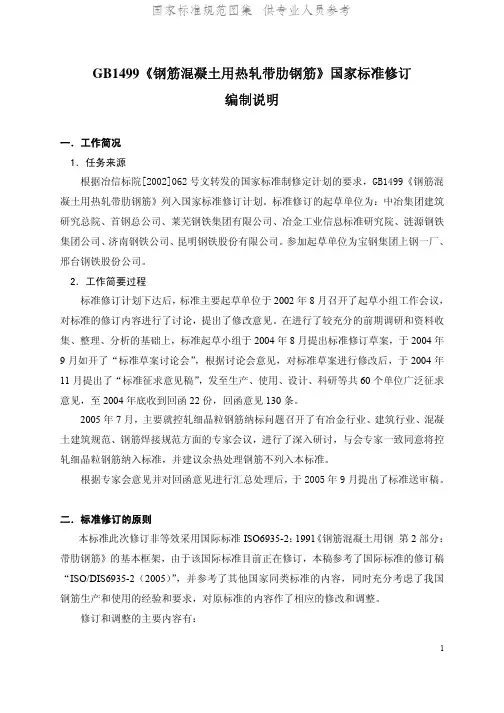

GB1499《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2002]062号文转发的国家标准制修定计划的要求，GB1499《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、涟源钢铁集团公司、济南钢铁公司、昆明钢铁股份有限公司。
参加起草单位为宝钢集团上钢一厂、邢台钢铁股份公司。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2002年8月召开了起草小组工作会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2004年8月提出标准修订草案，于2004年9月如开了“标准草案讨论会”，根据讨论会意见，对标准草案进行修改后，于2004年11月提出了“标准征求意见稿”，发至生产、使用、设计、科研等共60个单位广泛征求意见，至2004年底收到回函22份，回函意见130条。
2005年7月，主要就控轧细晶粒钢筋纳标问题召开了有冶金行业、建筑行业、混凝土建筑规范、钢筋焊接规范方面的专家会议，进行了深入研讨，与会专家一致同意将控轧细晶粒钢筋纳入标准，并建议余热处理钢筋不列入本标准。
根据专家会意见并对回函意见进行汇总处理后，于2005年9月提出了标准送审稿。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，由于该国际标准目前正在修订，本稿参考了国际标准的修订稿“ISO/DIS6935-2（2005）”，并参考了其他国家同类标准的内容，同时充分考虑了我国钢筋生产和使用的经验和要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●适用范围增加了控轧细晶粒钢筋；●增加了控轧细晶粒钢筋HRBF335、HRBF400、HRBF500三种牌号；●取消内径偏差规定。
GB1499.2《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2010]87号文转发的国家标准制修定计划的要求，GB1499.2《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、冶金工业信息标准研究院等单位。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2011年5月召开了标准修订启动会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2011年5月提出标准修订草案，于2011年5月27日召开了“标准修订启动会”.根据启动会的意见，对标准草案进行适当修改后，于2011年7月提出了“标准讨论稿”，于2011年8月在昆明召开标准讨论会。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：2005《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，并参考了其他国家同类标准的内容，同时充分考虑了我国高强钢筋生产和推广使用的时间，结合国家产业政策和节能减排要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●取消了HRB335牌号，增加了HRB600牌号，拟增加HRB300；●增加8.3.4横肋末端间隙的测量方法；●对重量允许偏差进行了适当加严，明确重量偏差不允许复验；●增加反向弯曲试验频率，要求抗震钢筋进行反向弯曲试验；●对钢筋型式检验进行明确规定。
三．标准修订内容的说明1．标准名称及适用范围本标准仍旧适用于热轧钢筋、控轧细晶粒钢筋, ,故本标准仍称“钢筋混凝土用热轧带肋钢筋”。
2钢筋的分类和牌号2.1 取消了HRB335钢筋本次取消这个级别主要因为：（1）根据《钢铁产业调整和振兴规划》“（六）调整钢材品种结构，提高产品质量”中关于：“修改相关设计规范，淘汰强度335MPa及以下热轧带肋钢筋，加快推广使用强度400MPa及以上钢筋，促进建筑钢材的升级换代。
螺纹钢国标一、螺纹钢国标的定义与作用螺纹钢国标，是指在我国国家标准GB/T 1499.2-2018《钢筋混凝土用钢第2部分：钢筋》中规定的螺纹钢的尺寸、外形、重量、力学性能、工艺性能等技术要求。
国标螺纹钢主要用于建筑、桥梁等工程结构中，作为混凝土的受力钢筋，提高混凝土的抗拉、抗压、抗弯等性能。
二、螺纹钢国标的分类与性能要求根据GB/T 1499.2-2018标准，螺纹钢分为HRB400、HRB500、HRBF400、HRBF500四个等级。
不同等级的螺纹钢性能要求如下：1.抗拉强度：HRB400级≥400MPa，HRB500级≥500MPa，HRBF400级≥400MPa，HRBF500级≥500MPa。
2.屈服强度：HRB400级≥200MPa，HRB500级≥250MPa，HRBF400级≥200MPa，HRBF500级≥250MPa。
3.伸长率：≥9%。
4.冷弯性能：180°弯心直径与钢筋直径之比小于或等于2.5。
三、螺纹钢国标的应用领域国标螺纹钢广泛应用于房屋建筑、桥梁、隧道、高速公路、高铁等基础设施建设领域。
在这些项目中，螺纹钢作为混凝土结构的受力钢筋，承担着关键的受力作用。
四、如何选择符合国标的螺纹钢1.查看产品标签：正规厂家生产的螺纹钢，产品表面应涂有清晰的商标、规格、型号、生产日期等信息。
2.检查外观：国标螺纹钢应表面光滑、无毛刺、无裂纹、无折叠等缺陷。
3.测量直径：使用卡尺或千分尺测量钢筋直径，与国标要求直径相符。
4.检查力学性能报告：购买时向销售商索要力学性能报告，确认符合国标要求。
五、国标螺纹钢的采购与储存注意事项1.采购时，尽量选择知名厂家、正规渠道，确保产品质量。
2.储存条件：螺纹钢应存放在干燥、通风、避雨、防晒的环境中，避免与酸、碱、盐等腐蚀性物质接触。
3.避免堆放过高：堆放高度不宜超过2米，以免发生坍塌事故。
4.定期检查：定期对库存螺纹钢进行检查，发现损坏、锈蚀等问题及时处理。

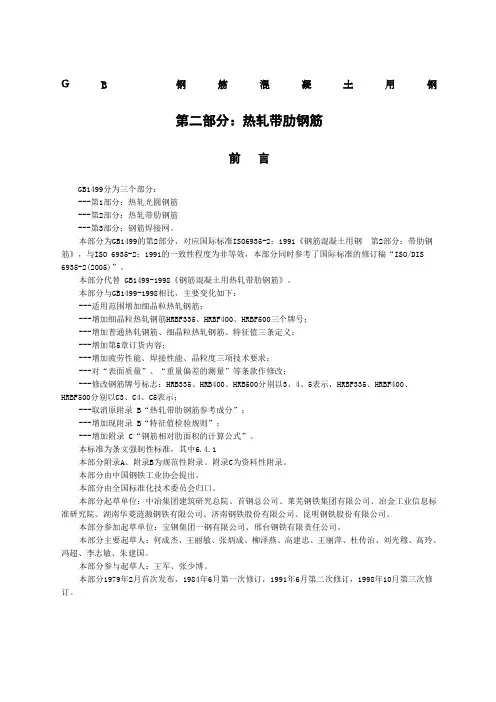

G B钢筋混凝土用钢第二部分：热轧带肋钢筋前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加普通热轧钢筋、细晶粒热轧钢筋、特征值三条定义；---增加第5章订货内容；---增加疲劳性能、焊接性能、晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录 B“热轧带肋钢筋参考成分”；---增加现附录 B“特征值检验规则”；---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1本部分附录A、附录B为规范性附录。
附录C为资料性附录。
本部分由中国钢铁工业协会提出。
本部分由全国标准化技术委员会归口。
本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。
本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。
本部分主要起草人：何成杰、王丽敏、张炳成、柳泽燕、高建忠、王丽萍、杜传治、刘光穆、高玲、冯超、李志敏、朱建国。
本部分参与起草人：王军、张少博。
GB1499.2《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2010]87号文转发的国家标准制修定计划的要求，GB1499.2《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、冶金工业信息标准研究院等单位。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2011年5月召开了标准修订启动会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2011年5月提出标准修订草案，于2011年5月27日召开了“标准修订启动会”.根据启动会的意见，对标准草案进行适当修改后，于2011年7月提出了“标准讨论稿”，于2011年8月在昆明召开标准讨论会。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：2005《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，并参考了其他国家同类标准的内容，同时充分考虑了我国高强钢筋生产和推广使用的时间，结合国家产业政策和节能减排要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●取消了HRB335牌号，增加了HRB600牌号，拟增加HRB300；●增加8.3.4横肋末端间隙的测量方法；●对重量允许偏差进行了适当加严，明确重量偏差不允许复验；●增加反向弯曲试验频率，要求抗震钢筋进行反向弯曲试验；●对钢筋型式检验进行明确规定。
三．标准修订内容的说明1．标准名称及适用范围本标准仍旧适用于热轧钢筋、控轧细晶粒钢筋, ,故本标准仍称“钢筋混凝土用热轧带肋钢筋”。
2 钢筋的分类和牌号2.1 取消了HRB335钢筋本次取消这个级别主要因为：（1）根据《钢铁产业调整和振兴规划》“（六）调整钢材品种结构，提高产品质量”中关于：“修改相关设计规范，淘汰强度335MPa及以下热轧带肋钢筋，加快推广使用强度400MPa及以上钢筋，促进建筑钢材的升级换代。
螺纹钢国标
螺纹钢国标是指中国国家标准委员会发布的一系列关于螺纹钢生产、加工和使用的标准。
这些标准涵盖了螺纹钢的尺寸、公差、化学成分、力学性能等方面的规定，以确保螺纹钢的质量和可靠性。
在中国，螺纹钢主要用于建筑、桥梁、隧道等基础设施建设领域。
由于这些工程需要大量的钢材，因此螺纹钢的生产和使用对于国家的经济发展和基础设施建设具有重要意义。
为了确保螺纹钢的质量和可靠性，中国政府制定了一系列关于螺纹钢的标准，包括GB1499.1-2008《钢筋混凝土用钢第1部分：热轧光面钢筋》、GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》等。
这些标准规定了螺纹钢的尺寸、公差、化学成分、力学性能等方面的要求，以确保螺纹钢的质量和可靠性。
同时，为了加强螺纹钢的监管和规范市场秩序，中国政府还制定了一系列相关的法规和政策，包括《钢铁工业发展“十三五”规划》、《钢铁行业去产能实施方案》等。
这些法规和政策旨在促进钢铁行业的健康发展，提高螺纹钢的质量和可靠性，为国家的经济发展和基础设施建设提供有力保障。
高强螺纹钢棒标准高强螺纹钢棒是一种用于建筑结构的钢材，具有高强度、优良的可塑性和可焊性。
它通过热轧和冷变形制造而成，常用于混凝土梁柱的连接。
为了确保高强螺纹钢棒质量和安全性，国内和国际上制定了一系列标准。
本文将详细介绍高强螺纹钢棒的相关标准，包括国内标准、国际标准以及一些行业标准。
一、国内标准：1.GB/T1499.2-2024《钢筋试验方法第2部分：拉伸试验》这个标准规定了高强螺纹钢棒的拉伸试验方法。
包括试样制备、试验机的选择和操作等方面的内容。
通过这个标准，可以评估高强螺纹钢棒的抗拉强度和延伸率。
2.GB/T1499.1-2024《钢签示例方法第1部分：室温弯曲试验和扭转试验》这个标准规定了高强螺纹钢棒的室温弯曲试验和扭转试验的方法。
通过这个标准，可以评估高强螺纹钢棒的弯曲性能和扭转性能。
3.GB/T5223-2024《钢材焊接接头的规范和尺寸》这个标准规定了高强螺纹钢棒的焊接接头的规范和尺寸要求。
通过这个标准，可以确保高强螺纹钢棒的焊接接头质量，并提供了相应的检测方法。
二、国际标准：1. ASTM A615/A615M-18《Standard Specification for Deformed and Plain Carbon-Steel Bars for Concrete Reinforcement》这个标准规定了用于混凝土加固的变形和平面碳钢棒的规范。
它覆盖了高强度钢筋和普通强度钢筋，包括力学性能、化学成分、纵筋性能等方面的要求。
2. BS 4449:2005+A2:2024《Steel for the reinforcement of concrete--Weldable reinforcing steel--Bar, coil and decoiled product--Specification》这个标准规定了可焊接钢筋，包括高强度钢筋的规范。
它包括了化学成分、力学性能、几何性能等方面的要求，并提供了相应的试验方法。
GB 钢筋混凝土用钢第二部分：热轧带肋钢筋Steel for the reinforcement of concrete—Part 2: Hot rolled ribbed bars(ISO 6935-2:1991,Steel for the reinforcement of concrete—Part2:Ribbed bars,NEQ)前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加普通热轧钢筋、细晶粒热轧钢筋、特征值三条定义；---增加第5章订货内容；---增加疲劳性能、焊接性能、晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录 B“热轧带肋钢筋参考成分”；---增加现附录 B“特征值检验规则”；---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、条、条、条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。
本部分附录A、附录B为规范性附录。
附录C为资料性附录。
本部分由中国钢铁工业协会提出。
本部分由全国标准化技术委员会归口。
GB 1499.2-2007钢筋混凝土用钢第二部分：热轧带肋钢筋前言GB1499分为三个部分：---第1部分：热轧光圆钢筋---第2部分：热轧带肋钢筋---第3部分：钢筋焊接网。
本部分为GB1499的第2部分，对应国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》，与ISO 6935-2：1991的一致性程度为非等效，本部分同时参考了国际标准的修订稿“ISO/DIS 6935-2(2005)”。
本部分代替 GB1499-1998《钢筋混凝土用热轧带肋钢筋》。
本部分与GB1499-1998相比，主要变化如下：---适用范围增加细晶粒热轧钢筋；---增加细晶粒热轧钢筋HRBF335、HRBF400、HRBF500三个牌号；---增加3.1普通热轧钢筋、3.2细晶粒热轧钢筋、3.11特征值三条定义；---增加第5章订货内容；---增加7.5疲劳性能、7.6焊接性能、7.7晶粒度三项技术要求；---对“表面质量”、“重量偏差的测量”等条款作修改；---修改钢筋牌号标志：HRB335、HRB400、HRB500分别以3、4、5表示，HRBF335、HRBF400、HRBF500分别以C3、C4、C5表示；---取消原附录 B“热轧带肋钢筋参考成分”；---增加现附录 B“特征值检验规则”；---增加附录 C“钢筋相对肋面积的计算公式”。
本标准为条文强制性标准，其中6.4.1条、7.3.5条、7.4.2条、7.5条、表3的尺寸a、b 和附录C为非强制条款，其余均为强制条款。
本部分附录A、附录B为规范性附录。
附录C为资料性附录。
本部分由中国钢铁工业协会提出。
本部分由全国标准化技术委员会归口。
本部分起草单位：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、湖南华菱涟源钢铁有限公司、济南钢铁股份有限公司、昆明钢铁股份有限公司。
本部分参加起草单位：宝钢集团一钢有限公司、邢台钢铁有限责任公司。
本部分主要起草人：何成杰、王丽敏、张炳成、柳泽燕、高建忠、王丽萍、杜传治、刘光穆、高玲、冯超、李志敏、朱建国。
本部分参与起草人：王军、张少博。
本部分1979年2月首次发布，1984年6月第一次修订，1991年6月第二次修订，1998年10月第三次修订。
1 范围本部分规定了钢筋混凝土用热轧带肋钢筋的定义、分类牌号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本部分适用于钢筋混凝土用普通热轧带肋钢筋和细晶粒热轧带肋钢筋。
本部分不适用于成品钢材再次轧制成的再生钢筋及余热处理钢筋。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的成品化学成分允许偏差GB/T 223.5 钢铁及合金化学分析方法还原型硅钼酸盐光度法测定酸溶硅含量GB/T 223.11 钢铁及合金化学分析方法过硫酸钱氧化容量法测定铬量GB/T 223.12 钢铁及合金化学分析方法碳酸钠分离二苯碳酞二肼光度法测定铬量GB/T 223.14 钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量GB/T 223.17 钢铁及合金化学分析方法二安替吡啉甲烷光度法测定钛量GB/T 223.19 钢铁及合金化学分析方法新亚铜灵三氯甲烷萃取光度法测定铜量GB/T 223.23 钢铁及合金化学分析方法丁二酮肟分光光度法测定镍量GB/T 223.26 钢铁及合金化学分析方法硫氰酸盐直接光度法测定钼量GB/T 223.27 钢铁及合金化学分析方法硫氰酸盐乙酸丁醋萃取分光光度法测定钼量GB/T 223.37 钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量GB/T 223.40 钢铁及合金化学分析方法离子交换分离氯磺酚S光度法测定我铌量GB/T 223.59 钢铁及合金化学分析方法锑磷铝蓝光度法测定磷量GB/T 223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量GB/T 223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 223.69 钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量GB/T 228 金属材料室温拉伸试验方法（GB/T228-2002,eqv ISO 6892:1998(E)）GB/T 232 金属材料弯曲试验方法（GB/T232-1999,eqv ISO 438:1985(E)）GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 6394 金属平均晶粒度测定法GB/T 17505 钢及钢产品交货一般技术要求（GB/T17505-1998，eqv ISO 404:1992）GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法(GB/T20066-2006/ISO 14284:1998,IDT)YB/T 081 冶金技术标准的数值修约与检测数值的判定原则YB/T 5126 钢筋混凝土用钢筋弯曲和反向弯曲试验方法(YB/T 5126-2003/ISO 10065:1990,MOD)3 定义下列定义适用于本部分。
3.1普通热轧钢筋 hot rolled bars按热轧状态交货的钢筋。
其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在。
3.2细晶粒热轧钢筋 hot rolled bars of fine grains在热轧过程中，通过控轧和控冷工艺形成的细晶粒钢筋。
其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在，晶粒度不粗于9级。
3.3带肋钢筋 ribbed bars横截面通常为圆形，且表面带肋的混凝土结构用钢材。
3.4纵肋 longitudinalr rib平行于钢筋轴线的均匀连续肋。
3.5横肋 transverse rib与钢筋轴线不平行的其他肋。
3.6月牙肋钢筋 crescent ribbed bars横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。
3.7公称直径 nominal diameter与钢筋的公称横截面积相等的圆的直径。
3.8相对肋面积 specific projected rib area横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。
3.7肋高 rib height测量从肋的最高点到芯部表面垂直于钢筋轴线的距离。
3.8肋间距 ribs pacing平行钢筋轴线测量的两相邻横肋中心间的距离。
3.9特征值 characteristic value在无限多次的检验中，与某一规定概率所对应的分位值。
4 分类、牌号4.1 钢筋按屈服强度特征值分为335、400、500级。
4.2 钢筋牌号的构成及其含义见表1。
5 订货内容按本部分订货的合同至少应包括下列内容：a)本部分编号；b)产品名称；c)钢筋牌号；d)钢筋公称直径、长度（或盘径）及重量（或数量、或盘重）；e)特殊要求。
6 尺寸、外形、重量及允许偏差6.1 公称直径范围及推荐直径钢筋的公称直径范围为6mm~50mm，本标准推荐的钢筋公称直径为6mm、8mm、10mm、12mm、16mm、20mm、25mm、32mm、40mm、50mm。
6.2 公称横截面面积与理论重量钢筋的公称横截面面积与理论重量列于表2。
6.36.3.1 带肋钢筋横肋设计原则应符合下列规定。
6.3.1.1 横肋与钢筋轴线的夹角β不应小于45°，当该夹角不大于70°时，钢筋相对两面上横肋的方向应相反。
6.3.1.2 横肋公称间距不得大于钢筋公称直径的0.7倍。
6.3.1.3 横肋侧面与钢筋表面的夹角α不得小于45°。
6.3.1.4 钢筋相邻两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的20%。
6.3.1.5 当钢筋公称直径不大于12mm时，相对肋面积不应小于0.055；公称直径为14mm和16mm时，相对肋面积不应小于0.060；公称直径大于16mm时，相对肋面积不应小于0.065。
相对肋面积的计算可参考附录C。
6.3.2 带肋钢筋通常带有纵肋，也可不带纵肋。
6.3.3 带肋钢筋采用月牙肋表面形状时，其形状如图1所示，尺寸和允许偏差应符合表3的规定。
钢筋的实际重量与理论重量的偏差符合表4规定时，钢筋的内径偏差可不作交货条件。
6.3.4 不带纵肋的月牙肋钢筋，其内径尺寸可按表3的规定作适当调整，但重量允许偏差仍应符合表4的规定。
公称直径内径d横肋高h纵肋高h1(不大于)横肋宽b纵肋宽a间距l横肋末端最大间隙（公称周长的10%弦长）公称尺寸允许偏差公称尺寸允许偏差公称尺寸允许偏差25 24.2 2.1 2.6 1.5 2.5 12.5 7.728 27.2±0.6 2.2 2.7 1.7 3.0 12.5±1.08.632 31.0 2.4 +0.8-0.73.0 1.9 3.0 14.09.936 35.0 2.6 +1.0-0.83.2 2.1 3.5 15.011.140 38.7 ±0.7 2.9 ±1.1 3.5 2.2 3.5 15.0 12.4 50 48.5 ±0.8 3.2 ±1.2 3.8 2.5 4.0 16.0 15.5注1：纵肋斜角Θ为0°~30°。
注2：尺寸a、b为参考数据。
d1 ----- 钢筋内径；α----- 横肋斜角；h ------ 横肋高度；β----- 横肋与轴线夹角；h1----- 纵肋高度；θ----- 纵肋斜角；a----- 纵肋顶宽；l------ 横肋间距；b----- 横肋顶宽。
图1 月牙肋钢筋（带纵肋）表面及截面形状6.4 长度及允许偏差6.4.1 长度6.4.1.1 钢筋通常按定尺长度交货，具体交货长度应在合同中注明。
6.4.1.2 钢筋可以盘卷交货，每盘应是一条钢筋，允许每批有5%的盘数（不足两盘时可有两盘）由两条钢筋组成。
其盘重及盘径由代需双方协商确定。
6.4.2 长度允许偏差钢筋按定尺交货时的长度允许偏差为±25mm。
当要求最小长度时，其偏差为+50mm。
当要求最大长度时，其偏差为－50mm。
6.5 弯曲度和端部直条钢筋的弯曲度应不影响正常使用，总弯曲度不大于钢筋总长度的0.4%。
钢筋端部应剪切正直，局部变形应不影响使用。
6.6 重量及允许偏差6.6.1 钢筋可按理论重量交货，也可按实际重量交货。
