第 1 页 共 139 页 《模拟电子技术基础》教案三篇
篇一：《模拟电子技术基础》教案
1、本课程教学目的：
本课程是电气信息类专业的主要技术基础课。其目的与任务是使学生掌握常用半导体器件和典型集成运放的特性与参数，掌握基本放大、负反馈放大、集成运放应用等低频电子线路的组成、工作原理、性能特点、基本分析方法和工程计算方法；使学生具有一定的实践技能和应用能力；培养学生分析问题和解决问题的能力，为后续课程和深入学习这方面的内容打好基础。
2、本课程教学要求：
1．掌握半导体器件的工作原理、外部特性、主要参数、等效电路、分析方法及应用原理。
2．掌握共射、共集、共基、差分、电流源、互补输出级六种基本电路的组成、工作原理、特点及分析，熟悉改进放大电路，理解多级放大电路的耦合方式及分析方法，理解场效应管放大电路的工作原理及分析方法，理解放大电路的频率特性概念及分析。
3．掌握反馈的基本概念和反馈类型的判断方法，理解负反馈对放大电路性能的影响，熟练掌握深度负反馈条件下闭环增益的近似估算，了解负反馈放大电路产生自激振荡的条件及其消除原则。
4．了解集成运算放大器的组成和典型电路，理解理想运放的概念，熟练掌握集成运放的线性和非线性应用原理及典型电路；掌握一般直流电源的组成，理解整
第 2 页 共 139 页 流、滤波、稳压的工作原理，了解电路主要指标的估算。
3、使用的教材：
绪论
本章的教学目标和要求：
要求学生了解放大电路的基本知识；要求了解放大电路的分类及主要性能指标。
本章总体教学内容和学时安排：（采用多媒体教学）
§1－1电子系统与信号0.5
§1－2放大电路的基本知识0.5
本章重点：
放大电路的基本认识；放大电路的分类及主要性能指标。
本章教学方式：课堂讲授
本章课时安排：1
本章的具体内容：
1节
介绍本课程目的，教学参考书，本课程的特点以及在学习中应该注意的事项和学习方法；
介绍放大电路的基本认识；放大电路的分类及主要性能指标。
模拟电子技术基础 复习提纲
第一章 绪论
）信号、模拟信号、放大电路、三大指标。（放大倍数、输入电阻、输出电阻）
第三章 二极管及其基本电路
）本征半导体：纯净结构完整的半导体晶体。在本征半导体内，电子和空穴总是成对出现的。N型半导体和P型半导体。在N型半导体内，电子是多数载流子；在P型半导体内，空穴是多数载流子。载流子在电场作用下的运动称为漂移；载流子由高浓度区向低浓度区的运动称为扩散。P型半导体和N型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域，被对方的多数载流子复合，形成空间电荷区，也称耗尽区或高阻区。空间电荷区内电场产生的漂移最终与扩散达到平衡。PN结最重要的电特性是单向导电性，PN结加正向电压时，电阻值很小，PN结导通；PN结加反向电压时，电阻值很大，PN结截止。PN结反向击穿包括雪崩击穿和齐纳击穿；PN结的电容效应包括扩散电容和势垒电容，前者是正向偏置电容，后者是反向偏置电容。
）二极管的V-I 特性（理论表达式和特性曲线）
）二极管的三种模型表示方法。（理想模型、恒压降模型、折线模型）。（VBE=）
第四章 双极结型三极管及放大电路基础
）BJT的结构、电路符号、输入输出特性曲线。（由三端的直流电压值判断各端的名称。由三端的流入电流判断三端名称电流放大倍数）
）什么是直流负载线什么是直流工作点
）共射极电路中直流工作点的分析与计算。有关公式。(工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真)。
）小信号模型中hie和 hfe含义。
）用h参数分析共射极放大电路。（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。
）常用的BJT放大电路有哪些组态（共射极、共基极、共集电极）。各种组态的特点及用途。P147。（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器），电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。）

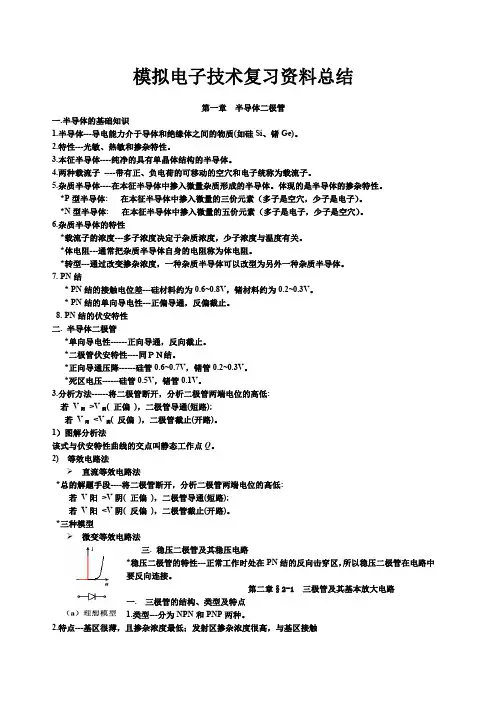

模拟电子技术复习资料总结
第一章 半导体二极管
一.半导体的基础知识
1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。
*P型半导体: 在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6.杂质半导体的特性
*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结
* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性
二. 半导体二极管
*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:
若 V阳 >V阴( 正偏 )，二极管导通(短路);
若 V阳
1）图解分析法
该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法
直流等效电路法
*总的解题手段----将二极管断开，分析二极管两端电位的高低:
若 V阳 >V阴( 正偏 )，二极管导通(短路);
若 V阳
模电复习资料
第一章 半导体二极管
一.半导体的基础知识
1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。体现的是半导体的掺杂特性。
*P型半导体: 在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性
*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结
* PN结的接触电位差---硅材料约为~，锗材料约为~。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性
二. 半导体二极管
*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管~，锗管~。
*死区电压------硅管，锗管。
3.分析方法------将二极管断开，分析二极管两端电位的高低:
若 V阳 >V阴( 正偏 )，二极管导通(短路);
若 V阳
1）图解分析法
该式与伏安特性曲线
的交点叫静态工作点Q。
2) 等效电路法
➢ 直流等效电路法
*总的解题手段----将二极管断开，分析二极管两端电位的高低:
若 V阳 >V阴( 正偏 )，二极管导通(短路);
若 V阳
*三种模型
➢ 微变等效电路法
三. 稳压二极管及其稳压电路
