FANUC系统(加工中心)的11种孔加工固定循环指令

G

△△ FANUC系统（加工中心）的 11种孔加工固定循环指令

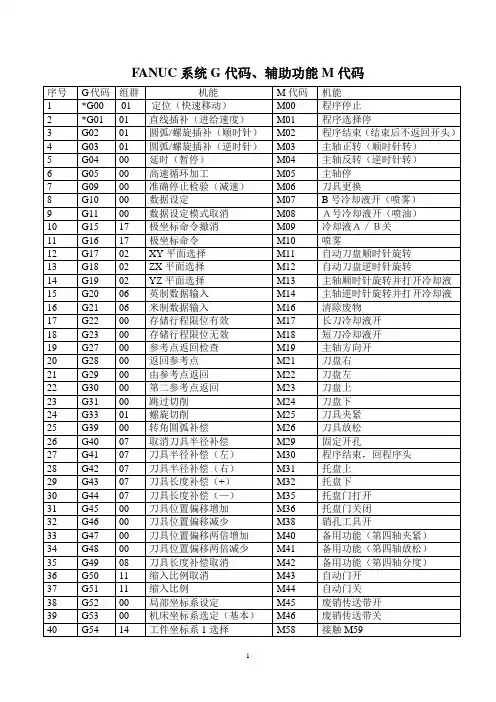

FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1）钻孔循环指令G81

G81钻孔加工循环指令格式为：

G81 G △△__ Y__ Z__ R__ F__

X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。 可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平 面还是参考平面； G98返回初始平面，为缺省方式； G99返回参考平面。

编程时可以采用绝对坐标 G90和相对坐标 G91编程，建议尽量采用绝对坐标编程。

其动作过程如下

（1） 钻头快速定位到孔加工循环起始点 B（X，Y）；

（2） 钻头沿Z方向快速运动到参考平面 R；

（3） 钻孔加工；

（4） 钻头快速退回到参考平面 R或快速退回到初始平面 B。

该指令一般用于加工孔深小于 5倍直径的孔。

编程实例：如图a所示零件，要求用 G81加工所有的孔，其 数控加工程序如下：

图a 图b

N02 T01 M06; 选用T01号刀具（①10钻头）

N04 G90 S1000 M03; 启动主轴正转 1000r / min

N06 G00 X0. Y0. Z30. M08;N10 X50; 在(50，10)位置钻孔(G81为模态指令 ，直到G80取消为止)

N12 Y30; 在(50,30)位置钻孔

N14 X10; 在(10,30)位置钻孔

N16 G80 ； N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10, 10)位置钻孔，孔的深度为 15mm，参考平

面高度为5mm，钻孔加工循环结束返回参考平面

取消钻孔循环

N18 G00 Z30

N20 M30

2) 钻孔循环指令G82

G82钻孔加工循环指令格式为：

G82 G △△__ Y__ Z__ R__ P__ F__

在指令中P为钻头在孔底的暂停时间，单位为 ms(毫秒)，其余各参数的意义同 G81 o

该指令在孔底加进给暂停动作， 即当钻头加工到孔底位置时， 刀具不作进给运动， 并保持旋

转状态，使孔底更光滑。 G82 一般用于扩孔和沉头孔加工。

其动作过程如下

(1) 钻头快速定位到孔加工循环起始点 B(X , Y);

(2) 钻头沿Z方向快速运动到参考平面 R;

(3) 钻孔加工；

(4 )钻头在孔底暂停进给；

(5) 钻头快速退回到参考平面 R或快速退回到初始平面 B o 3) 高速深孔钻循环指令 G73

对于孔深大于5倍直径孔的加工由于是深孔加工，不利于排屑，故采用间段进给 (分多次进

给)，每次进给深度为 Q,最后一次进给深度 WQ,退刀量为d(由系统内部设定)，直到孔底 为止。见图b所示。

G73高速深孔钻循环指令格式为：

G73 G △△__ Y__ Z__ R__ Q__ F__

在指令中Q为每次进给深度为 Q,其余各参数的意义同 G81。

其动作过程如下

(1) 钻头快速定位到孔加工循环起始点 B(X , Y);

(2) 钻头沿Z方向快速运动到参考平面 R;

(3 )钻孔加工，进给深度为 Q ;

(4) 退刀，退刀量为 d

(5) 重复(3)、( 4)，直至要求的加工深度

(6) 钻头快速退回到参考平面 R或快速退回到初始平面 B。

4) 攻螺纹循环指令G84

G84螺纹加工循环指令格式为：

G84 G △△__ Y__ Z__ R__ F__

攻螺纹过程要求主轴转速S与进给速度F成严格的比例关系，因此，编程时要求根据 主轴

转速计算进给速度，进给速度 F=主轴转速刈螺纹螺距，其余各参数的意义同 G81 o

使用G84攻螺纹进给时主轴正转，退出时主轴反转。与钻孔加工不同的是攻螺纹结束后的 返回过程不是快速运动，而是以进给速度反转退出。

该指令执行前，甚至可以不启动主轴，当执行该指令时， 数控系统将自动启动主轴正转。

其动作过程如下

(1) 主轴正转，丝锥快速定位到螺纹加工循环起始点 B(X , Y);

(2) 丝锥沿Z方向快速运动到参考平面 R;

(3) 攻丝加工；

(4) 主轴反转，丝锥以进给速度反转退回到参考平面 R;

(5) 当使用G98指令时，丝锥快速退回到初始平面 B。

编程实例：对图5-34中的4个孔进行攻螺纹，攻螺纹深度 10mm，其数控加工程序为：

N02 T01 M06; 选用T02号刀具(①10丝锥。螺距为2mm)

N04 G90 S150 M03; 启动主轴正转 1000r/min

N06 G00 X0. Y0. Z30. M08;

N08 G84 G99 X10. Y10. Z-10. R5 F300; 在(10 , 10)位置攻螺纹，螺纹的深度为 10mm ,参

考平面高度为5mm ,螺纹加工循环结束返回参考平面， 进给速度F=(主轴转速)150X (螺

纹螺距)2=300

N10 X50; 在(50 , 10)位置攻螺纹(G84为模态指令，直到 G80取消为止)

N12 Y30; 在(50,30)位置攻螺纹

N14 X10; 在(10,30)位置攻螺纹

N16 G80 ; 取消攻螺纹循环

N18 G00 Z30

N20 M30

5) 左旋攻螺纹循环指令 G74

G74螺纹加工循环指令格式为：

G74 G △△__ Y__ Z__ R__ F__

与G84的区别是：进给时主轴反转，退出时主轴正转。各参数的意义同 G84。 G85 o 其动作过程如下：

(1 )主轴反转，丝锥快速定位到螺纹加工循环起始点 B(X , Y);

(2) 丝锥沿Z方向快速运动到参考平面 R;

(3) 攻丝加工；

(4 )主轴正转，丝锥以进给速度正转退回到参考平面 R;

(5)当使用G98指令时，丝锥快速退回到初始平面 B。

6) 镗孔加工循环指令G85

G85镗孔加工循环指令指令格式为：

G85 G △△__ Y__ Z__ R__ F__

各参数的意义同 G81 o

其动作过程如下：

(1 )镗刀快速定位到 镗孔加工循环起始点 B(X , Y);

(2) 镗刀沿Z方向快速运动到参考平面 R;

(3) 镗孔加工；

(4) 镗刀以进给速度退回到参考平面 R或初始平面B;

7) 镗孔加工循环指令 G86

G86钻孔加工循环指令格式为：

G86 G △△__ Y__ Z__ R__ F__

与G85的区别是：在到达孔底位置后，主轴停止，并快速退出。各参数的意义同 其动作过程如下：

(1 )镗刀快速定位到镗孔加工循环起始点 B(X , Y);

(2) 镗刀沿Z方向快速运动到参考平面 R; (3) 镗孔加工；

(4) 主轴停，镗刀快速退回到参考平面 R或初始平面B ; （ms），其余参数的意义同

（定向停止）、刀具沿刀尖

P为暂停时间（ms），Q 8）镗孔加工循环指令 G89

G89镗孔加工循环指令格式为：

G89G △△X__ Y__ Z__ R__ P__ F__

与G85的区别是：在到达孔底位置后，进给暂停。 P为暂停时间

G85。

其动作过程如下：

（1 ）镗刀快速定位到镗孔加工循环起始点 B（X，Y）；

（2） 镗刀沿Z方向快速运动到参考平面 R；

（3） 镗孔加工；

（4） 进给暂停；

（5） 镗刀以进给速度退回到参考平面 R或初始平面B ；

9）精镗循环指令G76

G76镗孔加工循环指令格式为：

G76 G △△__ Y__ Z__ R__ P__ Q__ F__

与G85的区别是：G76在孔底有三个动作：进给暂停、主轴准停 的反向偏移Q值，然后快速退出。这样保证刀具不划伤孔的表面。 为偏移值，其余各参数的意义同 G85。

其动作过程如下：

（1 ）镗刀快速定位到镗孔加工循环起始点 B（X，Y）；

（2） 镗刀沿Z方向快速运动到参考平面 R；

（3） 镗孔加工；

（4 ）进给暂停、主轴准停、刀具沿刀尖的反向偏移；

（5）镗刀快速退出到参考平面 R或初始平面B ；

10）背镗循环指令 G87 G87背镗加工循环指令指令格式为：

G87 G △△__ Y__ Z__ R__ Q__ F__

各参数的意义同 G76。

其动作过程如下：

（1 ）镗刀快速定位到镗孔加工循环起始点 B（X，Y）；

（2 ）主轴准停、刀具沿刀尖的反方向偏移；

（3 ）快速运动到孔底位置；

（4） 刀尖正方向偏移回加工位置，主轴正转；

（5） 刀具向上进给，到参考平面 R ；

（6 ）主轴准停，刀具沿刀尖的反方向偏移 Q值；

（7） 镗刀快速退出到初始平面 B ；

（8） 沿刀尖正方向偏移；

11）取消孔加工循环指令 G80
