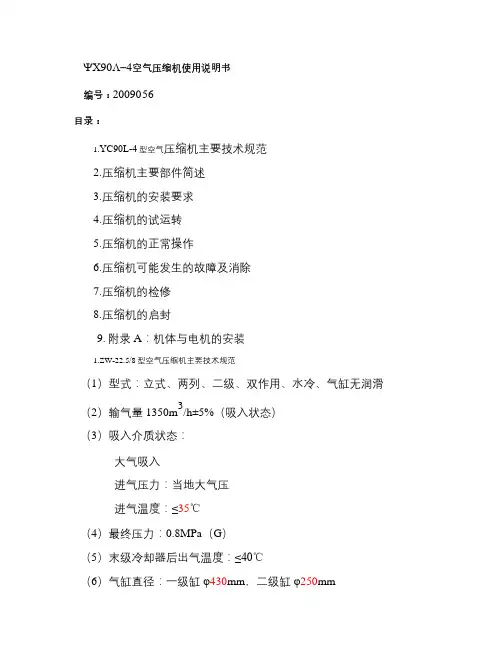

ψX90Λ-4空气压缩机使用说明书编号：2009056 目录：1.YC90L-4型空气压缩机主要技术规范2.压缩机主要部件简述3.压缩机的安装要求4.压缩机的试运转5.压缩机的正常操作6.压缩机可能发生的故障及消除7.压缩机的检修8.压缩机的启封9. 附录A ：机体与电机的安装1.ZW-22.5/8型空气压缩机主要技术规范（1）型式：立式、两列、二级、双作用、水冷、气缸无润滑（2）输气量1350m 3/h±5%（吸入状态）（3）吸入介质状态：大气吸入进气压力：当地大气压 进气温度：≤35℃（4）最终压力：0.8MPa （G ） （5）末级冷却器后出气温度：≤40℃（6）气缸直径：一级缸φ430mm ，二级缸φ250mm（7）活塞行程：180mm（8）转速：590r/min（9）曲轴旋转方向：从油泵端看为逆时针方向（10）传动方式：皮带轮传动（11）轴功率：132kW（12）压缩机总重量：~6000kg（包括电动机、辅机、管道）（13）电动机：型号Y315M-4电压 380V转速 1485r/min功率 132kW（14）冷却水压：进水压力 0.3Mpa（G）；回水压力 0.25Mpa （G）（15）冷却水进水温度：〈30℃（16）却水耗量：~15T/h（17）一级进气管径：φ219×6（18）末级出气管径：φ133×42.压缩机主要部件简述本机主要由机身、曲轴、连杆、十字头、刮油器、油过滤器、油冷却器、机带油泵、动力装置、气缸、活塞、气阀、密封器、高效气体冷却器、管路系统以及压缩机控制柜等部件组成。
气体的压缩过程见随机图纸Y201.LC流程图。
2.1 机身压缩机的机身是包括曲轴箱、中间体铸成的整体，其材质为高强度铸铁铸成。
曲轴用稀土球墨铸铁铸成，支承在曲轴箱中的两个轴承上，两列曲拐相差 180度。
曲轴一端的飞轮通过皮带与电动机联接，另一端通过超越离合器带动齿轮油泵。
空压机巡查检查项目一、外观检查空压机外观检查是巡查中的第一步，主要目的是检查空压机的整体外观是否完好无损。
巡查人员应仔细观察空压机外壳是否存在变形、破损等情况，检查紧固螺栓是否松动，以及有无漏油、漏水等现象。
二、电气系统检查空压机的电气系统是其正常运行的关键部分，因此巡查中需要对电气系统进行全面检查。
首先，检查电气控制柜内的电源开关、控制按钮、指示灯等是否正常工作。
其次，检查电缆连接是否牢固，并仔细观察是否有电磁线圈发热、烧焦等异常情况。
三、润滑系统检查润滑系统是保证空压机正常运行的重要组成部分，因此巡查中需要对润滑系统进行仔细检查。
首先，检查润滑油的油位是否正常，润滑油是否干净、无杂质，以及是否需要更换。
其次，检查润滑系统中的油泵、油管、油滤器等部件是否正常工作，有无漏油、堵塞等问题。
四、冷却系统检查空压机的冷却系统是防止设备过热的重要保障，因此巡查中需要对冷却系统进行全面检查。
首先，检查冷却风扇是否正常工作，风扇叶片是否完好。
其次，检查散热器表面是否有积尘、杂物等，需要及时清理。
同时，还要检查水冷空压机的水泵、水管等部件是否正常运行，有无漏水等问题。
五、压缩系统检查压缩系统是空压机的核心部分，因此巡查中需要对压缩系统进行详细检查。
首先，检查压缩机的排气温度是否正常，过高可能表示存在故障。
其次，检查气缸密封是否良好，有无气体泄漏的情况。
另外，还需要检查压缩机的压力表、安全阀等部件是否正常工作。
六、安全装置检查安全装置是空压机的重要组成部分，巡查中需要对安全装置进行全面检查。
主要包括压力开关、温度开关、过载保护器等。
巡查人员需要确保这些安全装置的灵敏度、准确性，以及是否能够及时报警并切断电源，确保人员和设备的安全。
七、噪音和振动检查噪音和振动是评估空压机运行状态的重要指标，因此巡查中需要对噪音和振动进行评估。
巡查人员应仔细观察空压机运行时的噪音和振动情况，如果超出正常范围，则需要进一步分析原因并及时处理。
