空压机技术规范要求及考评要点11.1 设置目的空压机是工业企业制造压缩空气的主要设备,应用范围广泛,其生产过程中产生的高压气体是重要危险源,气体贮罐、管道均为受压容器,存在较多的危险因素，为此, 特设置本项目。

11.2适用范围本项目适用一般环境下使用的固定式空压机。

11.3考评要点11.3.1 各种出厂技术资料齐全各种技术资料齐全,有产品质量说明书,出厂合格证等。

11.3.2 机身、曲轴箱等主要受力部件无影响强度和刚度的缺陷,所有紧固件必须牢靠并有防松措施(1) 空压机必须有字迹清晰的铭牌和安全、润滑指示标志。

(2) 空压机机身、曲轴箱等主要受力部件严禁有影响强度和刚度的缺陷,并无棱角、毛口。

(3) 所有紧固件和各种盖、帽、接头或装置等必须紧固、牢靠,并有防松措施。

11.3.3 压力表、温度表(计)、安全阀、液位计(油标)等安全装置(附件)应完整、灵敏可靠,且在检测周期内使用(1) 压力表:指示灵敏、刻度清晰、铅封完整、在检验周期内使用。

(2) 温度表(计):指示应清晰可靠,符合设备运行要求,严防超温。

(3) 安全阀:铅封完好、动作可靠、介质泄放点安全合理、定期效验、记录齐全。

安全阀与本体之间装设截止阀的，运行期间须保持正确工作位置，并有防误操作措施。

(4) 液位计(油标):能清晰显示液位,并有明显的最高和最低安全液位标记。

定期检查,记录齐全。

(5) 当空压机在制造厂规定的使用环境和最终排气压力为额定排气压力条件下稳定运行时,各级排气温度应符合下列要求:a. 气缸内有油润滑的空压机,各级排气温度不应超过1800c;当使用合成油润滑时,各级排气温度不应超过2000c; ;b. 气缸内无油润滑的空压机,各级排气温度不应超过2000c;c. 喷油回转空压机,各级排气温度不应超过1100c;11.3.4 外露的联轴器、皮带传动装置等旋转部位必须设置防护罩或护栏,螺杆式空压机保护盖必须关闭(1) 外露的联轴器、皮带传动装置等旋转部位必须设置防护罩或护栏。

空压机技术要求要求：1、所购空压机为复盛、阿特拉斯、英格索兰三种品牌任意一种。

2、提供代理授权证书及营业执照等相关有效凭据，含空压机使用维护说明等。

3、相关参数如下：4、供方负责免费指导安装及使用并配合需方测算相关数据。

5、试运行一个月后验收并审计。

6、连续运行6个月后比功率经挂表测算需达到规定要求。

比功率大于5.8kw/m3/min小于6.5kw/m3/min时扣除质保金，比功率大于6.5kw/m3/min时买方则要求无条件退货，由此产生的任何费用由卖方承担。

质保金10%。

7、最高限价29.8万。

报名条件：1、注册资本500万以上：2、证明投标人资格的文件（1）投标人有效的“法人营业执照”、“组织机构代码”等（复印件）（2）法人代表授权书（原件）（3）法人授权代表身份证（复印件）3、具有设计、制造与招标设备相同/相近设备良好的运行经验，在安装调试运行中未发现重大的设备质量问题或已有有效的改进措施；考核与计量1. 考核的关键参数为单位供气量的能耗；2、乙方所提供机器须达到甲方规定的数值和能耗比；甲方挂表测算。

如甲方需要，乙方应无条件配合甲方测量计算相关数值；3.系统改造前后甲乙双方对供气系统进行测试，确定现有系统和新系统单位立方米的能耗。

a) 测试内容与参数：出冷干机后的供气流量、供气压力值等；b) 测试周期：7x 24 小时；c) 用气量：平均用气量(m3/min) = 测量期间的累计供气量(m3)/测量时间(min) ；单位能耗（kwh/m3）= 测量周期内总用电量(KWH)/测量周期内总用气量(m3);单位比功率(kw/m3/min) = 单位能耗（kwh/m3）x 60 分钟/小时；。

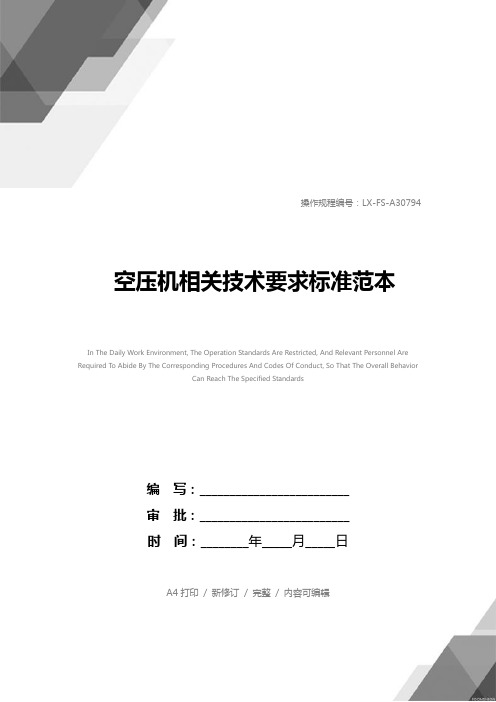

操作规程编号：LX-FS-A30794 空压机相关技术要求标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑空压机相关技术要求标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一、空气压缩机必须有压力表和安全阀，压力表必须定期进行校验。

安全阀和压力调节器必须动作可靠，安全阀动作压力不得超过额定压力的10％。

水冷式空气压缩机应有断水保护和断水信号装置。

二、空压机气罐的排气温度，单缸不得超过190℃，双缸不得超过160℃。

压缩机油的闪点不得低于215℃，压缩机用油应符合随机说明书的用油标准。

三、空气压缩机的风包应该设在室外地面阴凉处。

风包上应装有动作可靠的安全阀，并有检查孔。

风包内的油垢必须定期清除，新装或检修后的风包应做1.5倍的压力耐压试验。

在风包出口管上应加装释压阀，其口径不得小于出口管的直径。

四、进入空压机的冷却水质、水温应符合设计文件的要求。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

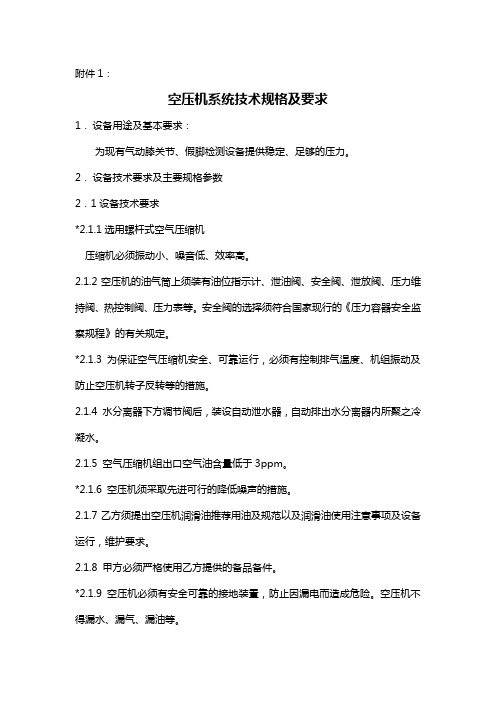

附件1：空压机系统技术规格及要求1．设备用途及基本要求：为现有气动膝关节、假脚检测设备提供稳定、足够的压力。

2．设备技术要求及主要规格参数2．1设备技术要求*2.1.1选用螺杆式空气压缩机压缩机必须振动小、噪音低、效率高。

2.1.2空压机的油气筒上须装有油位指示计、泄油阀、安全阀、泄放阀、压力维持阀、热控制阀、压力表等。

安全阀的选择须符合国家现行的《压力容器安全监察规程》的有关规定。

*2.1.3 为保证空气压缩机安全、可靠运行，必须有控制排气温度、机组振动及防止空压机转子反转等的措施。

2.1.4 水分离器下方调节阀后，装设自动泄水器，自动排出水分离器内所聚之冷凝水。

2.1.5 空气压缩机组出口空气油含量低于3ppm。

*2.1.6 空压机须采取先进可行的降低噪声的措施。

2.1.7乙方须提出空压机润滑油推荐用油及规范以及润滑油使用注意事项及设备运行，维护要求。

2.1.8 甲方必须严格使用乙方提供的备品备件。

*2.1.9 空压机必须有安全可靠的接地装置，防止因漏电而造成危险。

空压机不得漏水、漏气、漏油等。

*2.2 空气压缩机主要规格参数*2.3冷干机参数表*2.4储气罐技术参数表3 设计和制造标准3.1 中华人民共和国《压力容器安全技术监察规程》3.2 GB150-1998《钢制压力容器》3.3 中华人民共和国《工业企业噪声控制设计规范》和《城市区域环境噪声标准》3.4 空压机性能测试标准：ASME-PTC-9-1970（美国机械工程师学会标准）3.5 运转振动测试标准：VDI-2056（德国工程师协会标准）3.6 运转噪声测试标准：ISO-2151（国际标准化组织标准）3.7 GBJ29-90《压缩空气站设计规范》4、空压机具有的功能4.1 螺杆式空气压缩机是机电一体化的组合式机组，机组有进气滤清器、进气阀、螺杆主机、电机、油气分离器、冷却器和水分离器及控制和电气部件组成。

4.2 整机以微电脑控制，具有自我诊测及保护功能，可明确的指示所有运行状态：电源、运行、温度、压力、空车过久停车及各种故障显示:电器故障、排气高温、空滤故障报警、油滤故障报警、油细故障报警，能在无人值班的情况下自动连续工作。

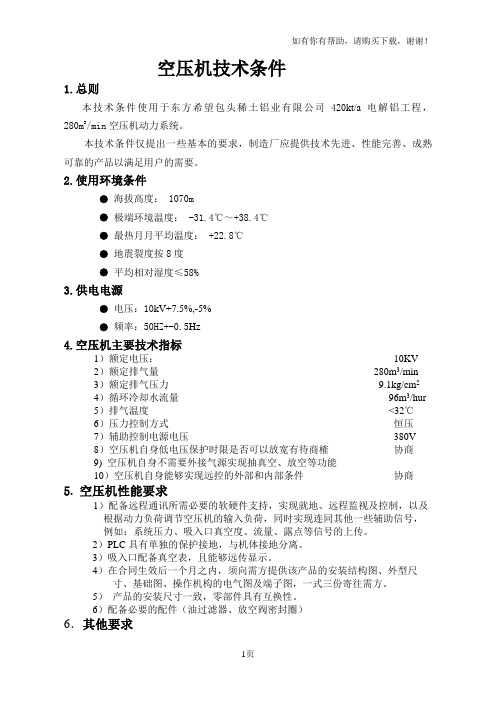

空压机技术条件1.总则本技术条件使用于东方希望包头稀土铝业有限公司420kt/a电解铝工程，280m3/min空压机动力系统。

本技术条件仅提出一些基本的要求，制造厂应提供技术先进、性能完善、成熟可靠的产品以满足用户的需要。

2.使用环境条件●海拔高度： 1070m●极端环境温度： -31.4℃～+38.4℃●最热月月平均温度： +22.8℃●地震裂度按8度●平均相对湿度≤58%3.供电电源●电压：10kV+7.5%,-5%●频率：50HZ+-0.5Hz4.空压机主要技术指标1）额定电压：10KV2）额定排气量280m3/min3）额定排气压力9.1kg/cm24）循环冷却水流量96m3/hur 5）排气温度<32℃6）压力控制方式恒压7）辅助控制电源电压380V8）空压机自身低电压保护时限是否可以放宽有待商榷协商9) 空压机自身不需要外接气源实现抽真空、放空等功能10）空压机自身能够实现远控的外部和内部条件协商5. 空压机性能要求1）配备远程通讯所需必要的软硬件支持，实现就地、远程监视及控制，以及根据动力负荷调节空压机的输入负荷，同时实现连同其他一些辅助信号，例如：系统压力、吸入口真空度、流量、露点等信号的上传。

2）PLC具有单独的保护接地，与机体接地分离。

3）吸入口配备真空表，且能够远传显示。

4）在合同生效后一个月之内，须向需方提供该产品的安装结构图、外型尺寸、基础图、操作机构的电气图及端子图，一式三份寄往需方。

5）产品的安装尺寸一致，零部件具有互换性。

6）配备必要的配件（油过滤器、放空阀密封圈）6．其他要求1）工厂检验的范围包括5.设备质量标准及要求5.1 投标人必须提供设备的制造标准，安装标准及技术规范等有关资料必须符合国家相应的标准、规范要求。

5.2 设备的电气装置、仪器仪表应符合国家标准或业主认可的有关国际标准。

5.3投标人必须保证所供产品各零部件均为供货品牌制造厂家的生产产品，如有非本制造厂生产零部件，应另列清单并说明厂家及产地。

空压机工安全技术操作规程
〔一〕技术规定：
1、一级压力不得超过0.25MPa。

2、二级压力不得超过0.8MPa。

3、
润滑油压力应在0.1～0.25MPa，不得低于0.1MPa。

4、机身油池温度不超
过60℃。

5、各排气温度不超过150℃。

〔二〕一般操作：
1、启车前，检查空压机各部位及附件连接是否可靠，机身油池是否
在标尺范围，地角螺栓有无松动，皮带及罩壳等是否牢固完好，电控设备
是否完好。

2、翻开气路，关闭减荷阀，启动电机，空载运行正常后，关
闭放散阀，翻开减荷阀。

3、空压机运转正常后，随时观察油位及飞溅润
滑情况，并检查压力仪表，减荷阀是否可靠，发现问题及时汇报处理。

4、定期对进、排气阀清洗，检查阀平整度，机器运转2000～2200小时后，
应更换机身油池润滑油，清洗油池、油管、油泵、检查油路逆止阀的严密
性和油压表的灵活性，吹扫管道，清洗活塞。

5、储气罐冷凝器油水每班
排放一次。

6、停车时，先关闭减荷阀，翻开放散阀，断开电源，放掉储
气罐内的水。

〔三〕特殊操作：
1、停电时，立即关闭减荷阀，将电机启动装置退回零位，但不得放
掉储气罐的压缩空气。

2、复电后，检查三相主回路电压是否到达380V，
控制器各部位是否接触良好，详细检查后，可按规程启动。

平安规程：
1、空压机未经详细检查，严禁启动。

2、禁止使用劣质或变质润滑油。

3、严禁空压机缺油运转。

4、保持空压机清洁卫生，严禁带压启车。

5、
运行中的设备，严禁擦拭、清理。

*** 系统改造工程空压机站离心式空压机技术要求使用单位：联系人：申请时间：联系方式：、工程概述**** 空系统改造，需要配套新购1 台空压机。

设计基本条件：气体介质：空气冷却水进口温度：< 32 C冷却水出口温升：< 8.0 C冷却水压力：0.3~0.5MPa二、订货内容及技术参数1、订货内容：离心式压缩机，三级压缩机16000Nm3/h,工作压力0.5MPaG, 数量：1 台套2、技术参数：工作压力：5Bar压缩机排气温度（末级冷却器出口）：W 40 C 压缩机设计流量：16000Nm3/h （1.013bar, 0C ,湿度0%的干空气）电机：电压：10000V，频率：50 Hz，绝缘等级：F，防护等级：IP23生产厂家：西门子、ABB 或TECO投标时提供机组的电单耗三、技术要求：1、启动方式：全压启动。

2、入口采用导叶形式，叶片材质选用不锈钢。

3、主电机选用西门子、ABB 或TECO。

4、油滤前润滑油系统管道采用不锈钢管道。

5、级间冷却器的换热形式选用管壳式。

材质：铜合金管和铜（或铝）翅片，水走管程。

疏水阀采用进口件。

6、排气膨胀节选用不锈钢波纹管。

7、空压机进气采用两级过滤，空压机本体空气滤芯的过滤精度< 2um。

9、油过滤器采用双油过滤器。

10、投标时分别注明轴功率、电机功率和保养周期及项目。

11、投标提供性能曲线、喘振曲线。

12、控制系统控制型式：空压机自动控制系统采用PLC控制系统，达到生产运行的全过程检测与控制。

空压机控制系统通过各种传感器、变送器等数据，在最大可能范围内调节进气导流叶片角度，使压缩机保持恒定的压力；当将达到喘振点时防喘振运行系统通过调节进口导流叶片开度和放空阀的开度，使压缩机始终保持在恒定的压力下安全的无级调节运行。

PLC 控制系统根据实际运行情况，对压缩机组的一些设定参数进行相应的修改及调节控制柜：（整机控制电源为三相380V, 50Hz，内部已联接好）含仪控部分和电器部分，仪控部分包括压缩机的开机顺序和信号检测，连锁保护，人机界面为压缩机屏显控制器。

空压机技术要求一、货物需求空压机系统2套（空压机2台及其所配套电机、三滤芯、油分离器、冷却器等相应配套设备、汽、油路系统、底座及隔音罩、电气仪表及控制系统；冷冻式干燥机及控制系统、配套截止阀、压力表、自动排水阀等；粉尘精滤器、油过滤器、压差指示灯、不锈钢芯、过滤排污阀等。

）。

二、技术规格与说明工艺方面技术条件及要求1.1 空压机：2台用途：电仪设备、工艺用风。

产气量：每台7m3/min出口压力： 0.85MPa（表压）出口温度：≤40℃1.2冷冻式干燥机：1台用途：对空压机所产生的气体进行干燥干燥气量：每台7m3/min气体压力：0.85MPa（表压）进气温度：≤50℃成品气露点：2-10℃（压力露点）冷却方式：风冷排水方式：手动和自动均能实现1.3过滤器：1套用途：对进入干燥机前和干燥机后的空气进行过滤空气通过过滤器后空气中含油量：≤0.001PPm空气中灰尘颗粒：≤0.01um单套流量：7m3/min1.4 压缩空气储罐：配安全阀规格Φ2000×3831，容积10m3用途：用于压缩空气的暂存。

工作压力：0.85MPa2.制造方面技术要求2.1空压机2.1.1空压机选用螺杆式空压机。

2.1.2设有可调节参数、系统及压力报警、温度报警系统、故障报警、过载保护、通讯及远程控制系统。

2.1.3空压机操作面板为中文显示。

2.1.4空压机冷却形式选用风冷却形式。

2.1.5系统控制采用不低于西门子品牌的PLC控制系统，且PLC带有DP通讯接口，可与DCS系统通讯，可现场全中文编程及设置参数，有运行状态显示、故障自动保护功能。

可显示排气压力、温度、保养提醒，运行历史的高温、高压记录，供维护备查，可提供手动和自动两种功能，有自动、手动卸载、加载两种形式。

在不需要额外增加设备和投资的前提下2台空压机可实现联控，同时可以联控干燥机，且任意一台都可以作为主机。

2.1.6润滑冷却油选用优质合成油，其中工艺用气的两台空压机选用食品级油，两种油的使用寿命必须在8000小时以上。

煤矿用螺杆式空气
压缩机技术要求
一、设备名称：煤矿用螺杆式空压机
二、设备数量：4台
三、技术参数：
1、空压机技术参数：
排气量：60m3/min 排气压力：1.2Mpa
吸气温度：t≤40℃运转情况：连续运转
冷却方式：风冷连接方式：直联式
2、主电机技术参数：
额定电压：10kv
四、技术要求：
1、满足煤矿环境工作要求。

2、空压机必须具备超温、超压、断油等自动停机保护。

3、电气装置具有防爆、相序、失压、短路、过载、断相和漏电闭锁等常规电气保护。

4、空压机必须具有空气滤清器、油过滤器、油细分离器滤芯阻塞报警保护装置。

5、配置单机远程控制接口，提供起动、停止运行无源输入接点。

能够实现多台空压机联机自动操作。

6、空压机由厂方负责现场指导设备的安装和调试，并且保证
运行正常。

7、厂方能及时为我矿提供技术支持，并负责培训我矿技术人员掌握设备操作，且能解决设备的一般故障。

8、厂家提供产品使用说明书、产品合格证、油气分离器产品质量证明书等相关证件。

9、安装调试完毕后，由厂方提供随机材料一套，应包括：空压机结构示意图、电气原理图、检验报告等。

10、厂家配备配套的安全阀4只、压力表4只、止回阀4只（不含储气罐）。
