爱立信LTE无线告警现场处理手册日常故障处理方法(1)--- Loss of Tracking➢告警解释：此告警是由于系统或者无线时钟失步导致，可能造成基站退服。

➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；TD-LTE采用GPS进行同步。

其硬件以及连接方式如下：➢处理步骤：检查GPS信号接收器上的工作状态灯状态。

（1）灯不亮1. 检查GPS信号接收器和连接DU的RJ45网线，如有问题则进行更换。

2. 检查DU上的GPS端口是否存在问题，如有问题则更换DU。

（2）绿灯常亮1. 检查连接DU的RJ45网线，如有问题进行更换。

2. 通知后台重启基站3. 更换DU。

（3）绿灯闪1. 按照上面GPS硬件连接图按照从DU到GPS天线的顺序检查各个接口是否有虚接、各线缆是否有破损、各个单元硬件是否存在问题，如有问题则进行重接或者更换。

2. 通知后台重启基站3. 更换DU。

(2)---Network Synch Time from GPS Missing➢告警解释：此告警是由于GPS信号丢失导致，可能导致基站退服。

➢可能原因：（1）GPS硬件故障；（2）基站进程吊死；（3）DU硬件故障；➢处理步骤：请参考“Loss of Tracking”告警的处理步骤。

(3)---System Clock Quality Degradation➢ 告警解释：此告警表示系统或者无线时钟进入了“free-running ”模式，不能满足系统正常工作的需求。

该告警为伴生告警，其提示作用。

能够触发该告警的子告警为： ● Network Synch Time from GPS Missing● Loss of Tracking● TU Synch Reference Loss of Signal➢ 可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。

➢ 处理步骤：由于该告警为伴生告警，处理步骤请参见其伴生的子告警。

C ommun icatio ns World Weekly1.5亿当前L T E 在全球已覆盖1.5亿人群，其中爱立信L T E 网络覆盖人群超过1亿。

无线通信对话嘉宾：TD 产业联盟秘书长杨骅爱立信（中国）通信有限公司市场与战略部高级经理李敏Ixia 公司市场拓展经理Dave Schne ide r 赛灵思亚太区市场及应用总监张宇清新技术、终端、测试齐头并进T D -L T E 国际商用加速T D -L T E 进程明显加快了，最有力的证明是近日的M W C 大会上，国际运营商们对于T D -L TE 的态度有了明显变化。

约有20家运营商明确表示将会采用或者试验TD -L T E ，这与过去T D -SC DM A 起步阶段缺乏国际运营商支持的情况相比，已截然不同。

这也直接刺激了产业链在T D -L T E 上的进一步投入。

《通信世界周刊》：T D -L TE 产业链借近期的M W C机会展出了TD -L TE 最新成果，众多厂商也集中推出了TD -LTE 新技术和新方案，这是否意味着2011年TD -L TE 全球化和商用进展都迈入到一个新高度？杨骅：是的，全球通信业对于TD-LTE 认同和关注，与前两年相比极大提高。

此前，中国代表团参加MWC 大会时宣传TD-LTE ，得到的更多反馈是“听”、“看”，而实际关注程度相对低，但今年有一批运营商明确表示将会采用或者试验TD-LT E ，这对于TD-L TE 产业起到了非常积极的拉动作用。

同时，TD-LTE 设备、业务的展示和研讨交流也都发生了很大变化，本次展会上的TD-LTE 系统和终端，已不再是原理样机，都是可以满足实际工程的产品。

在终端方面，以前是模拟终端展示为主，今年涌现出大量的数据卡和部分PAD ，业务演示内容也更为丰富。

从整体来看，TD-L TE 的气势比前两年有了显著不同。

李敏：尽管从系统产品的成熟度来看TD-LTE 要比L TEFDD 晚6~9个月，但除中国移动推进的试商用测试以外，印度、日本、欧洲等区域的运营商也都对TD-LTE 表现出极大的兴趣，相关的测试都会在2011年陆续展开。

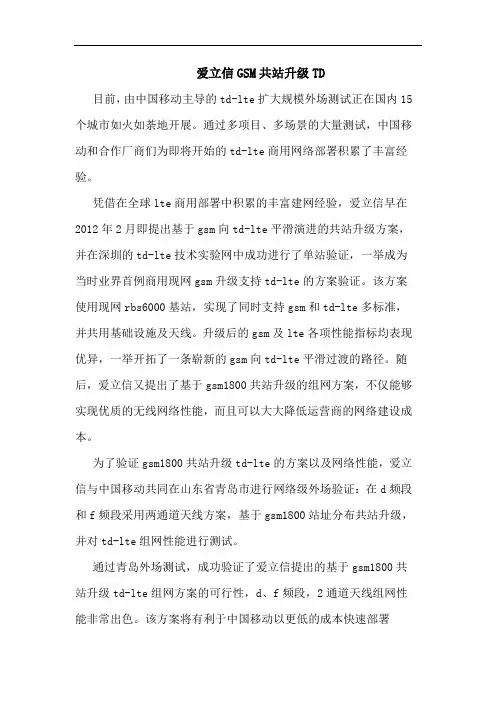

爱立信GSM共站升级TD目前，由中国移动主导的td-lte扩大规模外场测试正在国内15个城市如火如荼地开展。

通过多项目、多场景的大量测试，中国移动和合作厂商们为即将开始的td-lte商用网络部署积累了丰富经验。

凭借在全球lte商用部署中积累的丰富建网经验，爱立信早在2012年2月即提出基于gsm向td-lte平滑演进的共站升级方案，并在深圳的td-lte技术实验网中成功进行了单站验证，一举成为当时业界首例商用现网gsm升级支持td-lte的方案验证。

该方案使用现网rbs6000基站，实现了同时支持gsm和td-lte多标准，并共用基础设施及天线。

升级后的gsm及lte各项性能指标均表现优异，一举开拓了一条崭新的gsm向td-lte平滑过渡的路径。

随后，爱立信又提出了基于gsm1800共站升级的组网方案，不仅能够实现优质的无线网络性能，而且可以大大降低运营商的网络建设成本。

为了验证gsm1800共站升级td-lte的方案以及网络性能，爱立信与中国移动共同在山东省青岛市进行网络级外场验证：在d频段和f频段采用两通道天线方案，基于gsm1800站址分布共站升级，并对td-lte组网性能进行测试。

通过青岛外场测试，成功验证了爱立信提出的基于gsm1800共站升级td-lte组网方案的可行性，d、f频段，2通道天线组网性能非常出色。

该方案将有利于中国移动以更低的成本快速部署td-lte商用网络，在4g来临前占据有利的市场地位。

1 爱立信在青岛开展的gsm共站升级td-lte组网性能测试项目概述试验区域位于国家级青岛经济技术开发区（黄岛区）的核心区域，覆盖面积达到16平方公里。

区域内拥有众多宾馆、写字楼、高校、科研院所和工业企业，100米以上高楼数座，道路纵横，人口密度较大。

所选择的gsm1800基站共25个，平均站间距大约550米。

该区域gsm1800网络连续覆盖。

工程及测试工作主要分为2个阶段。

第一阶段是部署d频段td-lte系统，然后测试gsm1800网络工程前后的性能进行比较，以及d频段td-lte的组网性能。

LTE FDD技术十问十答这篇精要我将会正对LTE的关键技术和网络结构上的演进，以Q＆A的形式精简。

至于层1-层3的协议细节大家还是自己看一下指导书中的讲解，记住关键功能即可。

1.什么是LTE？LTE是Long Term Evolution的缩写，可以通俗的把它称之为4G，它初始为3GPP定义的3G技术向后的演进,后续由于CDMA2000向后演进UMB的消亡，LTE成为目前几种主流3G制式WCDMA，CDMA2000,TD—SCDMA向后的演进方向。

LTE分为LTE FDD和LTE TDD两种，系统设备也是不一样的,前者是Frequency Division Duplex CDMA2000和GSM/UMTS的演进，要求1对对称频段，后者是Time Division Duplex，仅要求一段连续频段（请注意TDD 的这个特点）。

中国移动是LTE TDD制式的主推运营商（应该也是唯一的吧）。

2.LTE的标准和三大组织.3GPP于2004年12月开始LTE相关的标准工作，LTE是关于UTRAN和UTRA改进的项目。

3GPP标准制定分为提出需求、制定结构、详细实现、测试验证四个阶段。

3GPP以工作组的方式工作，与LTE直接相关的是RAN1/2/3/4/5工作组。

上图为3GPP标准制定的四个阶段上图为3GPP标准组织构成目前我们所有提到的LTE实验局等建设都是基于3gpp R8标准，R8是09年3月冻结的。

R9也包含LTE的内容，主要是对于SON功能，ICIC，EMBMS等高级功能的补充和完善,R10通常意义可以认为是LTE-A;LTE中的三个重要组织（这个大家在胶片中经常遇到）：1)3GPP——LTE标准的制定者。

2)NGMN—-Next Generation Mobile Network ：由众多主流super operator组成，其目的是集合移动运营商的运营经验和市场洞察力，研究和制定下一代移动网络需求(简要说：NGMN目标就是以市场推动标准，引导标准）,NGMN组织对三种候选技术（LTE，UMB，WiMAX）进行了评估，最终首选LTE作为下一代移动宽带技术。
