事故应急池计算

1 / 5

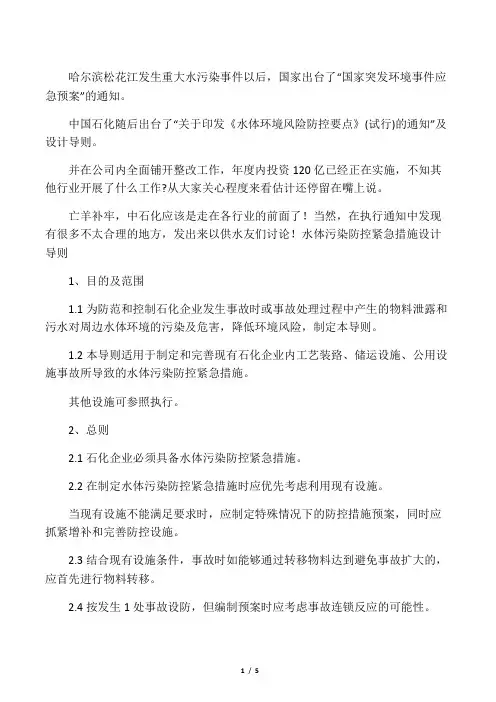

哈尔滨松花江发生重大水污染事件以后，国家出台了“国家突发环境事件应急预案”的通知。

中国石化随后出台了“关于印发《水体环境风险防控要点》(试行)的通知”及设计导则。

并在公司内全面铺开整改工作，年度内投资120亿已经正在实施，不知其他行业开展了什么工作?从大家关心程度来看估计还停留在嘴上说。

亡羊补牢，中石化应该是走在各行业的前面了！当然，在执行通知中发现有很多不太合理的地方，发出来以供水友们讨论！水体污染防控紧急措施设计导则

1、目的及范围

1.1为防范和控制石化企业发生事故时或事故处理过程中产生的物料泄露和污水对周边水体环境的污染及危害，降低环境风险，制定本导则。

1.2本导则适用于制定和完善现有石化企业内工艺装臵、储运设施、公用设施事故所导致的水体污染防控紧急措施。

其他设施可参照执行。

2、总则

2.1石化企业必须具备水体污染防控紧急措施。

2.2在制定水体污染防控紧急措施时应优先考虑利用现有设施。

当现有设施不能满足要求时，应制定特殊情况下的防控措施预案，同时应抓紧增补和完善防控设施。

2.3结合现有设施条件，事故时如能够通过转移物料达到避免事故扩大的，应首先进行物料转移。

2.4按发生1处事故设防，但编制预案时应考虑事故连锁反应的可能性。

2 / 5

2.5本导则同现行国家、行业标准规范相抵触时按要求较高者执行。

2.6本导则的执行应与集团公司“水体环境风险预防要点”相结合。

3、一般要求

3.1事故识别应从水体环境危害物质生产、储存、运输等各环节、全过程进行分析和评价。

3.2水体污染防控措施应在对以下因素进行识别和分析后确定。

a)环境危害物质识别；b)定危险源分布位臵；c)确定排水系统服务范围；d)污水处理能力识别；e)消防能力确定；f)事故识别;g)事故处理过程分析；h)事故污染物排放控制措施。

3.3应结合全厂区总平面布局、场地竖向、道路及排雨水系统现状，以自流排放为原则合理划分事故排水收集系统。

5 事故应急池容积计算

当发生厂区燃烧、爆炸事故，在消防过程将产生大量消防废水，部分未燃烧液体将混入消防废水中。参照中国石油化工集团公司《水体环境风险防控要点》（试行）（中国石化安环[2006]10号）“水体污染防控紧急措施设计导则”：企业应设置能够储存事故排水的储存设施，储存设施包括事故池、事故罐、防火堤内或围堰内区域等。

事故储存设施总有效容积：V总=（V1+V2-V3）max +V4+V5

注：（V1+V2-V3）max是指对收集系统范围内不同罐组或装置分别计算V1+V2-V3，取其中最大值。

V1——收集系统范围内发生事故的一个罐组或一套装置的物料量（注：储存相同物料的罐组按一个最大储罐计，装置物料量按存留最大物料量的一台反应器或中间储罐计）。

V2——发生事故的储罐或装置的消防水量 ，m3；V2=∑Q消t消

Q消——发生事故的储罐或装置的同时使用的消防设施给水流量，m3/h；

t消——消防设施对应的设计消防历时，h；

V3——发生事故时可以转输到其他储存或处理设施的物料量，m3；

V4——发生事故时仍必须进入该收集系统的生产废水量，m3；

V5——发生事故时可能进入该收集系统的降雨量，m3；V5=10qF

q——降雨强度，mm；按平均日降雨量；

q=qa/n

qa——年平均降雨量，mm；

n——年平均降雨日数。

F——必须进入事故废水收集系统的雨水汇水面积，ha；

根据现场调查，各项指标的取值如下所示。

V1：企业储罐量最大的储罐容积为10m3，即V1=10m3。

V2：企业电镀车间体积约为24000m3，高约为30m。按照《建筑设计防火规范》（GB50016-2006）中要求计算，发生火灾时，室外消防废水产生量为30L/s，室内消防废水产生量为25L/s。根据标准，消防时间需2h，但考虑到箬横电镀厂厂内涉及易燃易爆物质较少，而且车间用水较多，因此消防时间缩短为1h，则消防废水产生量约为198m3。

室外消防用水设计量引用数据

建筑物室外消防栓设计流量（L/s）

室内消防用水设计量引用数据

建筑物室内消防栓设计流量（L/s）

建筑物名称 高度h（m）、层数、体积V（m2）、座位数（n）、火灾危险性 消防栓设计流量（L/s） 同时使用消防水枪数（支） 每根竖管最小流量

工业建筑 厂房 h≤24 甲、乙、丁、戌 10 2 10

丙 20 4 15

24＜h≤50 乙、丁、戌 25 5 15

丙 30 6 15

h＞50 乙、丁、戌 30 6 15

丙 40 8 15

仓库 h≤24 甲、乙、丁、戌 10 2 10

丙 20 4 15

h＞24 丁、戌 30 6 15

丙 40 8 15

不同场所火灾延续时间

建筑 场所与火灾危险性 火灾延续时间（h）

工业建筑 仓库 甲、乙、丙类仓库 3.0

丁、戌类仓库 2.0

厂房 甲、乙、丙类厂房 3.0

丁、戌类厂房 2.0

耐火等级 建筑物名称及类别 建筑体积V（m2）

V≤1500 1500

一、二级 工业建筑 厂房 甲、乙 15 20 25 30 35

丙 15 20 25 30 40

丁、戌 15 20

仓库 甲、乙 15 25 -

丙 15 25 35 45

丁、戌 15 20

民用建筑 住宅 普通 15

公共建筑 单层及多层 15 25 30 40

高层 - 25 30 40

汽车库、修车库 15 20

三级 工业建筑 乙、丙 15 20 30 40 45 -

丁、戌 15 20 25 35

单层及多层民用建筑 15 20 25 30 -

四级 丁、戌类工业建筑 15 20 25 -

单层及多层民用建筑 15 20 25 - 针对项目存在消防污水可能造成重大污染事故，建设单位在厂区内设置一个事故应急池，事故期间将消防产生的污水排入该应急池内暂时存放，以防止事故处理产生的直接污水流入外环境中造成水体污染。

事故污水应急池容积大小确定如下： 根据《化工建设项目环境保护设计规范》（GB50483-2009），应急事故水池应根据发生事故的设备容量、事故时消防用水量及可能进入应急事故池的降水量等因素综合考虑；根据《水体污染防控紧急措施设计导则》，事故池有效容积 V 总：

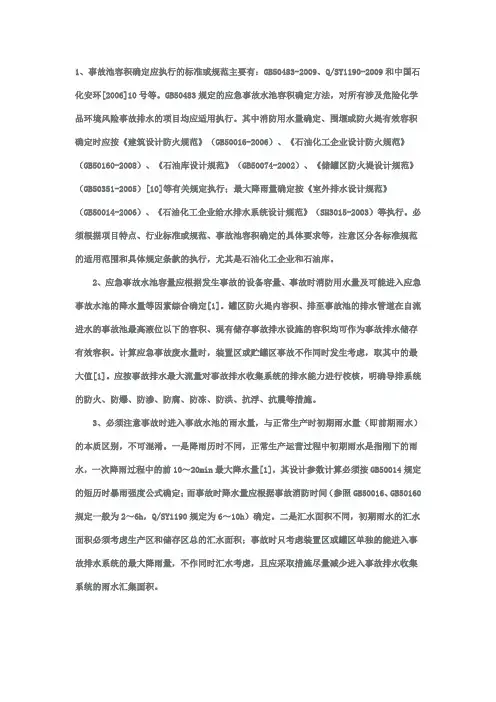

1、事故池容积确定应执行的标准或规范主要有：GB50483-2009、Q/SY1190-2009和中国石化安环[2006]10号等。GB50483规定的应急事故水池容积确定方法，对所有涉及危险化学品环境风险事故排水的项目均应适用执行。其中消防用水量确定、围堰或防火堤有效容积确定时应按《建筑设计防火规范》（GB50016-2006）、《石油化工企业设计防火规范》（GB50160-2008）、《石油库设计规范》（GB50074-2002）、《储罐区防火堤设计规范》（GB50351-2005）[10]等有关规定执行；最大降雨量确定按《室外排水设计规范》（GB50014-2006）、《石油化工企业给水排水系统设计规范》（SH3015-2003）等执行。必须根据项目特点、行业标准或规范、事故池容积确定的具体要求等，注意区分各标准规范的适用范围和具体规定条款的执行，尤其是石油化工企业和石油库。

2、应急事故水池容量应根据发生事故的设备容量、事故时消防用水量及可能进入应急事故水池的降水量等因素综合确定[1]。罐区防火堤内容积、排至事故池的排水管道在自流进水的事故池最高液位以下的容积、现有储存事故排水设施的容积均可作为事故排水储存有效容积。计算应急事故废水量时，装置区或贮罐区事故不作同时发生考虑，取其中的最大值[1]。应按事故排水最大流量对事故排水收集系统的排水能力进行校核，明确导排系统的防火、防爆、防渗、防腐、防冻、防洪、抗浮、抗震等措施。

3、必须注意事故时进入事故水池的雨水量，与正常生产时初期雨水量（即前期雨水）的本质区别，不可混淆。一是降雨历时不同，正常生产运营过程中初期雨水是指刚下的雨水，一次降雨过程中的前10～20min最大降水量[1]，其设计参数计算必须按GB50014规定的短历时暴雨强度公式确定；而事故时降水量应根据事故消防时间（参照GB50016、GB50160规定一般为2～6h，Q/SY1190规定为6～10h）确定。二是汇水面积不同，初期雨水的汇水面积必须考虑生产区和储存区总的汇水面积；事故时只考虑装置区或罐区单独的能进入事故排水系统的最大降雨量，不作同时汇水考虑，且应采取措施尽量减少进入事故排水收集系统的雨水汇集面积。 4、在非事故状态下需占用事故池时（例如，前期雨水池共用），占用容积不得超过事故池容积的1/3，并应设有在事故时可以紧急排空的技术措施。污水处理事故池不可作为事故储存设施，不能把风险进一步转加到污水处理系统。
