事故应急池容积核算

根据（闽环保应急〔2013〕17号）《福建省环保厅关于规范突发环境事件应急预案管理工作的通知》要求，可能发生突发环境事件的企业事业单位应设置事故应急池及其配套设施（雨水、污水切换阀门等），正常情况下，雨水可通过雨水排放口直接排放，当厂区发生事故时，应切换雨水、污水阀门，使事故废水（包括消防废水和降雨量）得到收集，经妥善处理后方可排放。

根据《化工建设项目环境保护设计规范》（GB50483-2009），事故应急池宜采取地下式，结合公司实际情况，在雨水排放口处设置事故废水截流井，再通过泵将事故废水抽至厂区事故应急池中。事故应急池容积及事故废水截流井计算过程如下：

（一）事故应急池

事故池根据《化工建设项目环境保护设计规范》（GB50483-2009）和《事故状态下水体污染的预防与控制技术要求》（Q/SY1190-2009）中的相关规定设置。事故池主要用于区内发生事故或火灾时，控制、收集和存放污染事故水（包括污染雨水）及污染消防水。污染事故水及污染消防水通过雨水的管道收集。事故应急水池容量按下式计算：

3max21VVVVV雨事故池

式中：（V1+V2+V雨）max ——为应急事故废水最大计算量，m3；

V1 ——为最大一个容器的设备（装置）或贮罐的物料贮存量，m3；

V2 ——为在装置区或贮罐区一旦发生火灾爆炸及泄漏时的最大消防水量，包括扑灭火灾所需用水量和保护邻近设备或贮罐（最少3个）的喷淋水量，m3；

V雨——为发生事故时可能进入该废水收集系统的当地的最大降雨量，m3，V雨=10q*Ft；

V3 ——为事故废水收集系统的装置或罐区围堰、防火堤内净空容量（m3）与事故废水导排管道容量（m3）之和。

（1）事故状态下物料量(V1)：企业锅炉房中无废液储罐，则事故状态下的物料量V1为0m3。

（2）消防用水量(V2)：一次灭火消防最大用水量建筑为乙类车间，消防用水量为40L/s(其中室外30L/s，室内10L/s)，火灾延续时间为2h，则最大消防用水量V2为288m3。

（3）雨水量(V雨)：

式中：V雨——发生事故时可能进入该收集系统的降雨量，m3；

q——降雨强度，mm；按平均日降雨量；

qa——年平均降雨量，mm；XX市年平均降雨量，取qa=1382.3mm；

n——年平均降雨日数。XX市年平均降雨日数为70-140天，计算时n取100天；

F——必须进入事故废水收集系统的雨水汇水面积，ha；F =5ha；（该公司生产区域约5 ha）

t——降雨持续时间，h；t=4h；（取发生事故时降雨持续时间为4h）

V雨=10qFt/24=115m3

（4）事故废水导排管道容量(V3)：公司雨水管道直径为300mm，雨水管道总长为300m，则事故废水导排管道容量V3为21 m3。

因此，公司应准备的最小事故应急池容积为：V事故池= 382m3，取400m³。

（二）事故废水截流井

事故废水截流井根据《给水排水设计手册（第5册）：城镇排水（第2版）》中相关规定计算。

根据上述计算，公司发生事故时，消防废水产生量为144m³/h，雨水产生量为28.75m³/h，则事故废水产生量为172.75 m³/h，根据事故废水产生量及所需扬程选用型号为WQ150-7-5.5（Q=100~220 m³/h，H=5~9m，N=5.5kW）的潜水排污泵2台（1用1备）。

根据《给水排水设计手册（第5册）：城镇排水（第2版）》，截流井有效容积应大于抽水泵5min出水量，即V有效容积=220×5/60=12.5m³，水泵保护水深取h1=0.8m（最低水位），截流井有效水深h2宜为1.0~1.5m，取h2=1.5m（最高水位），则表面积A=12㎡，公司雨水管出口埋深约1.0m，取超高h3=1.0m，则截流井总高H=3.3m。则事故废水截流井容积为39.6m³，取40m³。井内安装浮球液位计，当水位达到最高水位时，开启泵，水位达到最低水位时，关闭泵。

合集下载

事故应急池计算

事故应急池计算

事故应急池容积计算

一、《化工建设项目环境保护设计规范》（GB50483-2009）规定的计算方法:简称“国标法”

对一般的新建、扩建、改建和技术改造的建设项目，其应急事故水池容量应按下式计算：

V总=（V1+V2+V雨水）max－V3

式中：（V1+V2+V雨水）max为应急事故废水最大计算量（m3）；V1为最大一个容量的设备（装置）或贮罐的物料贮存量（m3）；

V2为在装置区或贮罐区一旦发生火灾爆炸及泄漏时的最大消防用水量，包括扑灭火灾所需用水量和保护邻近设备或贮罐（最少3个）的喷淋水量（m3），可根据GB50016、GB50160、GB50074等有关规定确定；

V雨水为发生事故时可能进入该废水收集系统的当地的最大降雨量，应根据GB50014有关规定确定；

V3为事故废水收集系统的装置或罐区围堰、防火堤内净空容量（m3），与事故废水导排管道容量（m3）之和。

简称“石化导则法”

当厂区发生燃烧、爆炸事故，在消防过程将产生大量消防废水，部分未燃烧液体将混入消防废水中，根据中国石化建标（2006）第43号《关于印发水体污染防控紧急措施设计导则的通知》的要求，企业应设置能够储存事故排水的存储设施，储存设施包括事故池、事故罐、防火堤内或围堰内区域等。 1、事故污水量计算

事故水量计算公式：V总=（V1+V2－V3）max+V4+V5

注：（V1+V2-V3）max是指对收集系统范围内不同罐组或装置分别计算（V1+V2-V3）的值，取其中最大值。

其中V1：收集系统范围内发生事故的一个罐组或一套装置的物料量，m³；

注：储存相同物料的罐组按一个最大储罐计，装置物料量按存留最大物料量的一台反应器或中间储罐计。

V2：发生事故的储罐或装置的消防水量，m³；

V3：发生事故时可以转输到其他储存或处理设施的物料量，m³；

V4：发生事故时仍必须进入该收集系统的生产废水量，m³；

V5：发生事故时可能进入该收集系统的降雨量，m³；

事故池容积确定方法与技术要点

事故池容积确定方法与技术要点

事故池容积确定方法与技术要点

事故池容积是指在工业事故发生时，需要容纳事故泄漏物的池或容器的最低容量。正确确定事故池容积对于事故应急预案的制定和安全管理至关重要。本文将探讨事故池容积的确定方法和技术要点。

一、事故池容积的确定方法

1. 法规和标准要求：首先，应参考国家相关法规和标准，如《危险化学品安全管理条例》、《化学品重大危险源辨识与评估导则》等。这些法规和标准对事故池容积的要求通常有明确规定，如根据危险品种类、储存数量和泄漏速率等因素进行计算。

2. 危险性评估：进行全面的危险性评估是确定事故池容积的关键步骤。通过分析危险品的物化性质、反应特性、泄漏速率等因素，可以预测事故发生时可能发生的泄漏情况，并结合现场条件和容器性能进行考虑。

3. 数值模拟：利用现代计算机模拟软件，如CFD（Computational

Fluid Dynamics）等，对事故发生时泄漏物的行为进行数值模拟。通过模拟计算，验证事故池容积的合理性，并得出最佳容积数值。

4. 工程实践经验：结合工程实践经验，参考类似项目的实际运行情况，对事故池容积进行估算。这种方法可以在没有足够数据的情况下，提供初步的容积数值。

二、事故池容积确定的技术要点 1. 考虑泄漏物的物化性质：不同的泄漏物具有不同的物化性质，如挥发性、密度、黏度等，这些性质将直接影响事故池容积的选择。需要详细了解泄漏物的性质，并按照其特点进行容积计算。

2. 考虑环境因素：环境因素对事故池容积的选择至关重要。包括温度、湿度、风速、气压等因素都会对泄漏物的扩散和扩大造成影响。需要根据具体情况进行综合考虑，确保事故池容积能够有效地控制泄漏物。

3. 考虑事故后果：事故后果分析是事故池容积确定的重要依据之一。需要考虑泄漏物对人员、设备和环境的潜在威胁和损害，并根据事故严重性进行容积的合理选择。

4. 考虑池体结构和材料：事故池的结构和材料对容积选择也有重要影响。需要选择适合的材料，确保事故池能够承受泄漏物的压力和温度，并提供足够的存储空间。

建设项目应急事故水池容积确定方法与技术要点

建设项目应急事故水池容积确定方法与技术要点

实用标准

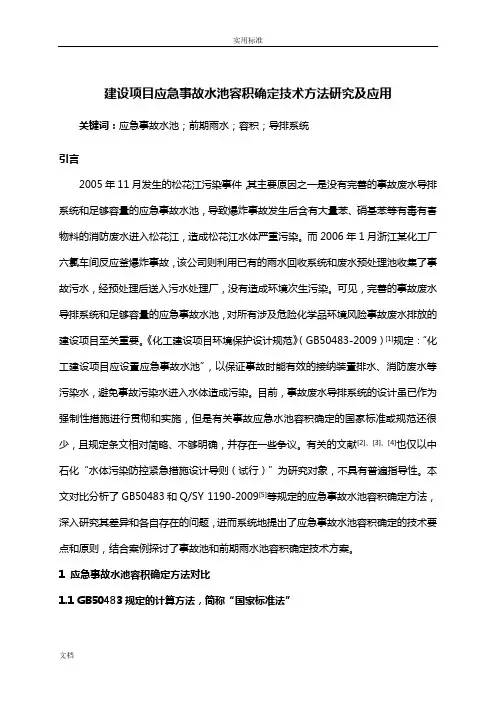

文档 建设项目应急事故水池容积确定技术方法研究及应用
