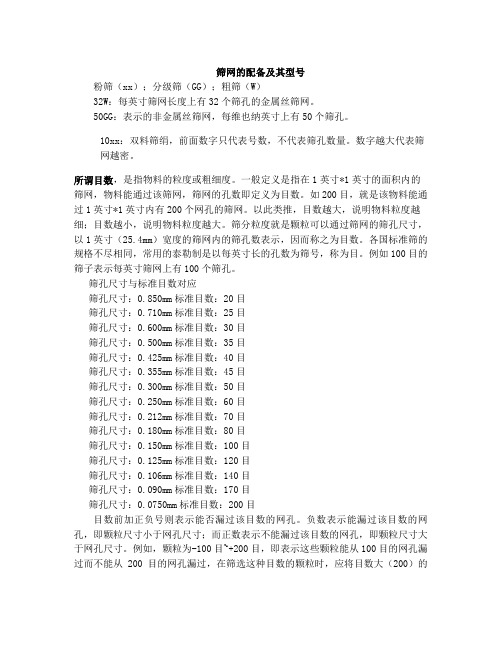

筛网的配备及其型号粉筛（xx）；分级筛（GG）；粗筛（W）32W：每英寸筛网长度上有32个筛孔的金属丝筛网。
50GG：表示的非金属丝筛网，每维也纳英寸上有50个筛孔。
10xx：双料筛绢，前面数字只代表号数，不代表筛孔数量。
数字越大代表筛网越密。
所谓目数，是指物料的粒度或粗细度。
一般定义是指在1英寸*1英寸的面积内的筛网，物料能通过该筛网，筛网的孔数即定义为目数。
如200目，就是该物料能通过1英寸*1英寸内有200个网孔的筛网。
以此类推，目数越大，说明物料粒度越细；目数越小，说明物料粒度越大。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为目数。
各国标准筛的规格不尽相同，常用的泰勒制是以每英寸长的孔数为筛号，称为目。
例如100目的筛子表示每英寸筛网上有100个筛孔。
筛孔尺寸与标准目数对应筛孔尺寸：0.850mm标准目数：20目筛孔尺寸：0.710mm标准目数：25目筛孔尺寸：0.600mm标准目数：30目筛孔尺寸：0.500mm标准目数：35目筛孔尺寸：0.425mm标准目数：40目筛孔尺寸：0.355mm标准目数：45目筛孔尺寸：0.300mm标准目数：50目筛孔尺寸：0.250mm标准目数：60目筛孔尺寸：0.212mm标准目数：70目筛孔尺寸：0.180mm标准目数：80目筛孔尺寸：0.150mm标准目数：100目筛孔尺寸：0.125mm标准目数：120目筛孔尺寸：0.106mm标准目数：140目筛孔尺寸：0.090mm标准目数：170目筛孔尺寸：0.0750mm标准目数：200目目数前加正负号则表示能否漏过该目数的网孔。
负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。
例如，颗粒为-100目~+200目，即表示这些颗粒能从100目的网孔漏过而不能从200目的网孔漏过，在筛选这种目数的颗粒时，应将目数大（200）的放在目数小（100）的筛网下面，在目数大（200）的筛网中留下的即为-100~+200目的颗粒。
筛网的配备及其型号粉筛（xx）；分级筛（GG）；粗筛（W）32W：每英寸筛网长度上有32个筛孔的金属丝筛网。
50GG：表示的非金属丝筛网，每维也纳英寸上有50个筛孔。
10xx：双料筛绢，前面数字只代表号数，不代表筛孔数量。
数字越大代表筛网越密。
所谓目数，是指物料的粒度或粗细度。
一般定义是指在1英寸*1英寸的面积内的筛网，物料能通过该筛网，筛网的孔数即定义为目数。
如200目，就是该物料能通过1英寸*1英寸内有200个网孔的筛网。
以此类推，目数越大，说明物料粒度越细；目数越小，说明物料粒度越大。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为目数。
各国标准筛的规格不尽相同，常用的泰勒制是以每英寸长的孔数为筛号，称为目。
例如100目的筛子表示每英寸筛网上有100个筛孔。
筛孔尺寸与标准目数对应筛孔尺寸：0.850mm标准目数：20目筛孔尺寸：0.710mm标准目数：25目筛孔尺寸：0.600mm标准目数：30目筛孔尺寸：0.500mm标准目数：35目筛孔尺寸：0.425mm标准目数：40目筛孔尺寸：0.355mm标准目数：45目筛孔尺寸：0.300mm标准目数：50目筛孔尺寸：0.250mm标准目数：60目筛孔尺寸：0.212mm标准目数：70目筛孔尺寸：0.180mm标准目数：80目筛孔尺寸：0.150mm标准目数：100目筛孔尺寸：0.125mm标准目数：120目筛孔尺寸：0.106mm标准目数：140目筛孔尺寸：0.090mm标准目数：170目筛孔尺寸：0.0750mm标准目数：200目目数前加正负号则表示能否漏过该目数的网孔。
负数表示能漏过该目数的网孔，即颗粒尺寸小于网孔尺寸；而正数表示不能漏过该目数的网孔，即颗粒尺寸大于网孔尺寸。
例如，颗粒为-100目~+200目，即表示这些颗粒能从100目的网孔漏过而不能从200目的网孔漏过，在筛选这种目数的颗粒时，应将目数大（200）的放在目数小（100）的筛网下面，在目数大（200）的筛网中留下的即为-100~+200目的颗粒。
1引言无论是地下还是露天采矿场开采出来的煤炭或矿石，或经过破碎的物料,或是其他工业所需的天然原料、人工原料，某些颗粒状的工业产品，在未处理前常常是以各种大小不同的颗粒混合在一起的形式存在。
在选矿厂、选煤厂或者其他的工业部门中，物料在使用或者进一步处理前，常常需要分成粒度相近的几个级别。
物料通过筛面的集中过孔成为筛分。
筛分所用的机械成为筛分机械。
筛分机械种类繁多，一般常用的有惯性振动筛、共振筛和固定筛。
其中惯性振动筛按照筛网运动的轨迹又分为圆振动筛和直线振动筛。
我这次的设计主要研究直线振动筛的设计。
直线振动筛是采用惯性激振器来产生振动的，其振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向选装，故又称双轴振动筛，由两齿轮啮合以保证同步。
当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x轴的分量相互抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，是筛箱在y轴方向上产生往复的直线轨迹振动。
直线振动筛的特点如下：由于筛面倾角小，筛子的高度减小，便于工艺布置。
由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水和脱泥、脱液和重介选矿时脱除重介质。
ZKB1545直线振动筛是在消化吸收国外先进筛机技术的基础上研制成功的，结构先进，坚固耐用，振动器采用可调节激振力大小的块偏心结构，调整方便，两组无强迫联系的振动器在电动机直接驱动下按自同步原理实现同步运转。
2直线振动筛的工作原理和结构组成2.1直线振动筛的工作原理直线振动筛是采用两台振动电机同步反向旋转，产生反向激振力，迫使箱体带动筛网作纵向、直线往返运动。
颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。
物料的抛射与回落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。
直线振动筛的筛面倾角通常在8度以下，筛面的振动角度一般为45度，筛面的激振器的作用下作直线往复运动。
钻井液振动筛及型号产品规格（1）美国眼镜蛇振动筛网18目－80目×1830mm760mm（2）BL—50型美国布兰特板框振动筛网18目-150目×1250mm×630mm（3）美国德瑞克波浪纹三层钻井液振动筛网1050目×695mm（4）斯瓦克波浪纹高频粘合振动筛1050目×695mm（5）长安二机双层粘合振动筛网20目-100目×1150mm×76mm（6）NS--115/2（华油）双层振动筛动40目/20目-100目/20目×1150mm×1000mm （7）罗马尼亚钻机双层粘合振动筛网40目/20目-100目/20目×1170mm×1670mm （8）川矿HS—821双层粘合筛网20目--100目×2050mm×1120mm（9）川矿 HS—821型双层除砂器筛网100目/20目-150目×1735mm×520mm （10）NS---861型（陕西）除砂器筛网100目-150目/20目×1800mm×560mm （11）长安3zzS－D单层勾边网12目-100目×250mm×1120mm（12）德瑞克板式高频粘合筛网1050mm×695mm德瑞克平面筛网PWP48-30D 40mesh/20meshx700x1050 80mesh/20meshx700x1050 120mesh/30meshx700x1050 160mesh/40meshx700x1050注：以上规格40目-200目德瑞克PMD 48-30D 20mesh/12meshx700x1050波浪型筛网40mesh/18mesh/12meshx700x1050100mesh/40mesh/20meshx700x1050160mesh/60mesh/20meshx700x1050200mesh/60mesh/20meshx700x1050 注：以上规格20目-200目坎特龙三层粘合振动筛筛网40mesh/20mesh/12meshx715x1215 80mesh/40mesh/12meshx715x1215 120mesh/40mesh/20meshx715x1215 180mesh/60mesh/20meshx715x1215注：以上规格20目-200目斯瓦克振动筛钢板粘合网40mesh/12meshx900x1146 80mesh/20meshx900x1146 140mesh/20meshx900x1146注：以上规格20目-160目华油振动筛NS-115/260mesh/20meshx1150x1000100mesh/20meshx1150x1000 高效除砂器上网GZS-240mesh/12meshx950x80060mesh/20meshx950x80080mesh/20meshx950x800高效除砂器下网GZS-120mesh/12meshx630x125080mesh/20meshx630x1250120mesh/40meshx630x1250160mesh/40meshx630x1250注：以上规格20目-160目高频振动筛筛网GZS-G411 20mesh/12meshx800x1250 60mesh/20meshx800x1250 100mesh/40meshx800x1250注：以上规格20目-140目布朗特振动筛胎网APC-1000 20mesh/12meshx633x1250 60mesh/20meshx633x1250 100mesh/40meshx633x1250 140mesh/40meshx633x1250 200mesh/60meshx633x1250注：以上规格20目-200目双层粘合泥浆清洁器筛网NJ-861型100mesh/20meshx1800x560150mesh/20meshx1800x560 NS-821型120mesh/20meshx1750x510150mesh/20meshx1750x510单层振动筛筛网3ZZS-D12meshx1120x205040meshx1120x205080meshx1120x2050。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的根底上，总结我们多年研究设计和使用筛机的经历，结合我国国情研制出来的新型系列振动筛，是USK、USL 型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改良提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理与传动系统a〕工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、〔可更换皮带轮变速〕带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量到达。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛〔YK〕和直线振动筛〔ZK〕二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°围调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
直线筛型号
目前我国生产的直线振动筛型号多达百余种规格，其中主流直线振动筛型号有：
ZKX型直线振动筛；
ZKR型直线振动筛；
ZX型直线振动筛；（ZXF表示采用香蕉型箱式振动器）
ZK型直线振动筛；
DZS型大型直线振动筛；
ZKB型自同步直线振动筛；
DSM型煤用双轴振动筛；
D——吊式
ZSM型煤用双轴振动筛；
SDH型直线等厚振动筛；（DH——等厚）
LZS、SLZS型冷矿振动筛；（SL——烧结冷矿）
ZSR型热矿振动筛；
SSZ型双轴惯性振动筛；
我国各个厂家生产的冷矿和热矿振动筛专供冶金部门用于冷、热烧结矿的分级。
以上所列型号中字母代表含义如下：
Z——直线
K——块偏心 A——轴偏心（多见于圆振动筛，如YA型）
X——箱式振动器
R——热矿
D——大型
B——自同步型与之对应的是 A——强迫同步
S——双轴
M——煤用
L——冷矿
大家购买直线筛的时候可以参考，以便您买到适合您的产品型号。
ZXS多层直线振动筛机主要技术数据
