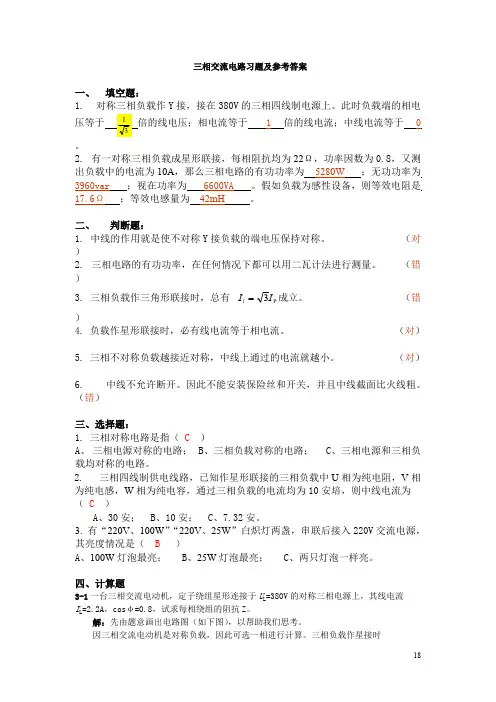

18 三相交流电路习题及参考答案一、填空题：1. 对称三相负载作Y接，接在380V的三相四线制电源上。此时负载端的相电压等于 倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 31。2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。二、判断题：1. 中线的作用就是使不对称Y接负载的端电压保持对称。 （对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。 （错 ）3. 三相负载作三角形联接时，总有成立。 （错 P3IIl）4. 负载作星形联接时，必有线电流等于相电流。 （对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。 （对）6. 中线不允许断开。因此不能安装保险丝和开关，并且中线截面比火线粗。（错）三、选择题：1. 三相对称电路是指（ C ）A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。2. 三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A、30安； B、10安； C、7.32安。3. 有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ B ）A、100W灯泡最亮； B、25W灯泡最亮； C、两只灯泡一样亮。四、计算题3-1一台三相交流电动机，定子绕组星形连接于UL=380V的对称三相电源上，其线电流IL=2.2A，cosφ=0.8，试求每相绕组的阻抗Z。解：先由题意画出电路图（如下图），以帮助我们思考。因三相交流电动机是对称负载，因此可选一相进行计算。三相负载作星接时 re good f

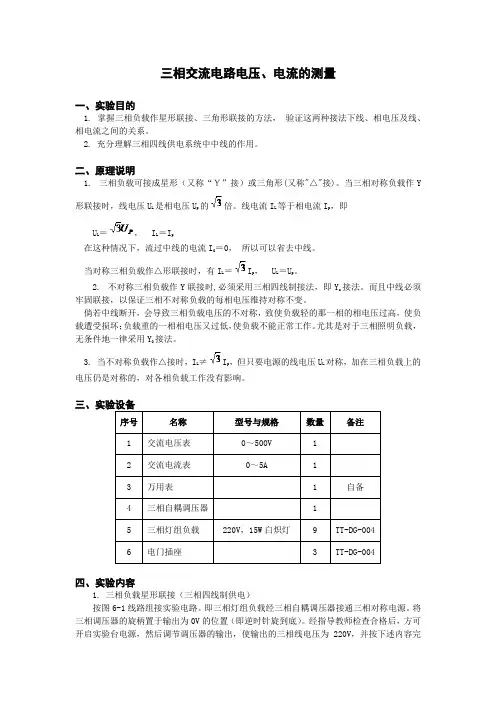

三相交流电路电压、电流的测量

一、实验目的

1. 掌握三相负载作星形联接、三角形联接的方法， 验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明

1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。当三相对称负载作Y形联接时，线电压UL是相电压Up的倍。线电流IL等于相电流Ip，即

UL＝， IL＝Ip

在这种情况下，流过中线的电流I0＝0， 所以可以省去中线。

当对称三相负载作△形联接时，有IL＝Ip， UL＝Up。

2. 不对称三相负载作Y联接时,必须采用三相四线制接法，即Yo接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用Y0接法。

3. 当不对称负载作△接时，IL≠Ip，但只要电源的线电压UL对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备

序号 名称 型号与规格 数量 备注

1 交流电压表 0～500V 1

2 交流电流表 0～5A 1

3 万用表 1 自备

4 三相自耦调压器 1

5 三相灯组负载 220V，15W白炽灯 9 TT-DG-004

6 电门插座 3 TT-DG-004

四、实验内容

1. 三相负载星形联接（三相四线制供电）

按图6-1线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对称电源。将三相调压器的旋柄置于输出为0V的位置（即逆时针旋到底）。经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。将所测得的数据记入表24-1中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路的基本概念

嘿，朋友！今天咱来唠唠三相交流电路这个有意思的玩意儿。

你知道不，这三相交流电路就像是一场精彩的三人舞蹈！三根相线就好比三位舞者，它们和谐地舞动着，共同演绎出美妙的电力之舞。

有一次啊，我和几个电工朋友在一起聊天。我就问他们：“你们说这三相交流电路到底是咋回事呀？”一个朋友笑着说：“嘿，你就把它想象成三个大力士一起拉一辆车，劲往一处使，这样车才能跑得快又稳。”另一个朋友接着说：“对对对，这三根相线各自有自己的作用，但又相互配合，缺了谁都不行呢！”

咱再说说这三相交流电路的优点哈。它那可是动力十足啊，能带动各种大设备，就像大力士能轻松举起重物一样。而且它还很稳定呢，不会轻易出啥岔子。

还有啊，你看咱家里用的电，好多也是从三相交流电路变过来的呢。就好像这电力经过了一场奇妙的变身，最后变成适合我们使用的样子。

在工厂里，那些大型机器可都得靠三相交流电路来提供能量呢。要是没有它，那些大家伙们可就都得“罢工”啦！

我记得有一次去参观一个工厂，看着那些机器轰轰作响地运转着，我就问旁边的师傅：“师傅，这些机器靠的就是三相交流电路吧？”师傅笑着点头说：“那可不，没有它，咱这工厂可就没法干活咯！”

总之呢，三相交流电路就像是电力世界里的明星，虽然它可能不常被我们普通人直接看到，但它的作用那可是大大的。它默默地为我们的生活

和工作提供着强大的动力，让一切都能有条不紊地进行着。所以啊，可别小看了这三相交流电路，它可是个厉害的角色呢！

三相交流电路实验总结

是工业中常用的一种电路形式，它由三个交流电源组成，每个电源的相位角相差120度。这种电路可以提供更稳定的电压和功率，因此被广泛应用于发电厂、变电站等场所。在进行实验时，我们需要了解电路的基本结构、工作原理以及常见问题的解决方法，以使实验能够顺利进行并取得准确的结果。

一、的基本结构和工作原理

由三个相位角相差120度的电源组成，每个电源可以看作一个单独的交流电路。这三个单相交流电路通过连接在一起的负载形成一个整体电路。的基本结构包括三个电源、三个负载和连接这些元件的导线。

的工作原理是通过交变电压的周期性变化来实现电能的传输。每个电源的电压随时间呈正弦波形，且相位依次相差120度。这样，当一个电源电压达到最大值时，其他两个电源的电压可能正处于上升或下降的过程中。通过这种交替的方式，实现了电能的连续传输。

二、实验中常见的问题及解决方法

在进行实验时，可能会遇到一些常见的问题，例如电压不稳定、电流过载等。以下是一些可能的问题及其解决方法：

1. 电压不稳定：可能是由于电源电压不稳定，或者负载电流变化较大导致的。解决方法是使用稳压器来稳定电源电压，或者调整负载的电流。

2. 电流过载：负载电流超过了电路的额定电流，导致电路运行不稳定。解决方法是检查负载的额定电流，并适当调整负载的大小。

3. 电路短路：电路中出现电源短路或负载短路导致电流过大。解决方法是检查电路连接是否正确，并修复短路的部分。

4. 功率损耗：电路中存在功率损耗，导致效率低下。解决方法是使用低功率损耗的材料，或改进电路的设计。

三、实验中的关键步骤和注意事项

在进行实验时，有一些关键的步骤和注意事项需要注意，以确保实验的准确性和安全性。

1. 确定实验安排：确定实验所需的电源、负载和其他实验器材，并安排它们的正确连接。

2. 测量电压和电流：使用合适的测量仪器测量电路中的电压和电流值，以获得准确的实验结果。
