模拟运输振动台保养指导书

电磁振动台维护基准书电磁振动台是一种常见的实验设备，用于模拟振动环境。

在使用电磁振动台时，如何进行维护是非常重要的。

本文将介绍电磁振动台的维护基准书，包括设备的日常维护、年度维护和故障排除等内容。

一、设备日常维护1. 定期检查设备的外观，包括表面有无损坏、连接部分是否松动等。

如果发现有损坏或松动的地方，应及时修复或紧固。

2. 清洁设备的表面，使用干净的软布擦拭，不要使用有腐蚀性的溶液或刷子。

3. 定期检查电磁振动台的电缆连接，确保连接牢固，没有松动或接触不良的现象。

4. 定期检查振动台的散热器，确保其表面清洁，可以使用压缩空气吹扫，排除灰尘。

5. 每次使用电磁振动台前，应先检查电源开关是否关闭，控制面板是否正常工作，以确保设备处于正常工作状态。

6. 使用完电磁振动台后，应将设备关闭，并拔掉插头，以免长期通电造成设备损坏。

7. 注意安全操作，不要超载使用设备，不要随意更改设备的设置参数。

二、设备年度维护1. 每年至少进行一次全面的设备检查，包括检查设备的所有功能是否正常、电缆连接是否松动、表面是否有腐蚀等。

2. 检查设备的润滑情况，如果需要，可以添加适量的润滑油或脂。

3. 定期检查设备的反馈传感器，确保其准确度和敏感度，如果需要，可以进行校准。

4. 对设备进行清洁和除尘，可以拆下设备的盖板，清理内部的灰尘和杂物。

5. 对设备的电缆进行检查，确保其绝缘完好，没有破损或老化。

6. 检查设备的冷却系统，确保其正常工作，如果需要，可以清洗散热器，更换冷却液。

7. 对设备进行负载测试，确保设备可以正常工作在其额定负载范围内。

三、设备故障排除1. 如果发现设备无法启动或启动后无法工作，首先检查电源是否正常供电，然后检查电缆连接是否松动。

2. 如果设备工作时发出异常响声，可能是设备内部零件松动或磨损，应停止使用，并请专业人员进行检修。

3. 如果设备工作时发现震动幅度变小或变大，可能是电源电压不稳定或设备传感器出现故障，应检查电源电压和传感器。

1 目的：为保证振动试验机正确的操作作业，特制订此作业指导书。

2 范围：仅限XH-835振动试验机3 定义：无4 权责：品质部负责振动试验机的操作使用，及日常维护、点检。

5 作业内容：准备工作、电源及接地线的确认，电源需依照规格妥善连接，并确认接地、检查机器是否安装的水平、调节夹紧试样，将试样平衡防治已调好的护栏装置内。

固定测试的产品，注意夹具的力度应适当，以免夹伤被测试的产品。

操作说明将被测试产品装入包装箱内固定在振动测试平台上，如下图计数器的设定 计时器从左到右数第三位有三个功能键，每按一次就改变一个，S 表示目前计数器设置的时间是秒 ，M 表示目前计数器设置的时间是分钟，H 表示目前计数器设置的时间是小时。

计时器从左到右数第二位设定的数字代表计数器设定时间的个位数，计时器从左到右数第一位代表计数器设定时间个十位数，例如下图1设定时间为10S.测试时用来夹纸箱的夹具（4个）调节此处螺钉（4颗）可调节测试用纸箱大小 调节此处螺钉（4颗）可固定测试用纸箱S代表秒，M代表分钟，H代表小时图1 图2速度的设定，在设备控制箱面板上有调速旋钮，调速是应从左往右加速，转速可以在面板左上方的转速表上读出。

最低速度不低于100转，最高速度不超过300转。

上述所有步骤调试准备完成后，将转速先调到100转后按测试设备控制面板上的绿色按键开始测试看实验设备是否有异常，如无异常则将转速调测试要求的速度测试，测试途中如有异常可按红色按键停止。

注意事项振动测试仪与相邻的墙壁或是其他实验设备之间的距离应该大于60cm为了稳定的发挥试验机的性能，应选择温度为15-30度，相对湿度不大于85%的场所实验设备应安装在水平的地面上。

实验设备应可靠接地每次使用设备完毕后用做好设备内外的清洁工作对设备的喷涂层应经常注意防腐措施，以防受蚀，在设备的外面用防锈油该实验机长期使用，应定期对机器传动部位加润滑油电机需经常进行检查和清洁工作。

请勿随意拆卸设备上的电子元器件机零件，以免损坏电器控制线路，造成设备人为故障而影响其性能本机为精密仪器请专人操作使用及维护保养本设备之调速最高为300次每分钟主要技术参数如下图：详细内容见设备操作说明书）。

文件名称 文件编号
XXXX 制 品 厂
模拟汽车运输振动台操作指导 IQX-3-QA-922 操作步骤
制订日期 制作单位
2017/12/12
页次
质量保证部
版本
图示
接入電源 固定測試樣品
工作电源: 220VAC50Hz
螺栓固定时要锁 紧,以防振动时
松散移位
頻率顯示
打開[電源]開關
指示灯亮
1/1 A 说明
頻率旋鈕
設置測試時間
調節振動頻率
儀器工作
正常
異常
試驗完成
關閉 [電源]開關
取下測試樣品Βιβλιοθήκη 斷開電源振動強度不 夠、不規律、 噪音大等故
障
OK QE排查處理 工作異常
NG
時間設置
1.仪器工作时, 由于振动会使仪 器移位,固必须 有人看管,以防 移位碰坏其它物
品. 2.非专职或专业 修理人员不得擅
自处理异常
電源開關
指示灯灭
长期不用应拔出 电源插头
鎖緊螺杆
日常保养与维护: 1.每日要用干布擦除机器表面的灰尘与污垢. 2.每月要给传动装置添加润滑油. 3.非专职测试人员不可擅自调校及使用本仪器. 4.日常保养和维修要记录于《机器保养记录卡》上.
修 版本 订 记 录
年月日
内容摘要
制作
审查
核准

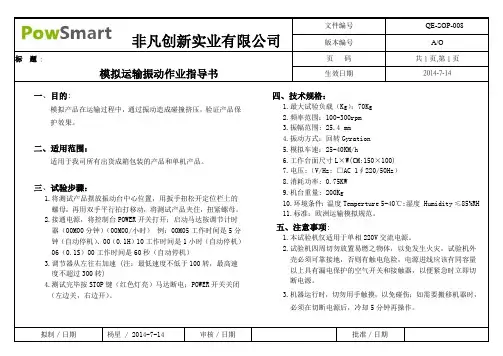

一、目的:
模拟产品在运输过程中，通过振动造成碰撞挤压，验证产品保护效果。
二、适用范围：
适用于我司所有出货成箱包装的产品和单机产品。
三、试验步骤：
1.将测试产品摆放振动台中心位置，用扳手扭松开定位栏上的螺母，再用双手平行拍打移动，将测试产品夹住，扭紧螺母。
2.接通电源，将控制台POWER开关打开；启动马达按调节计时器（00M00分钟）（00M00/小时）例：00M05工作时间是5分钟（自动停机）、00（0.1H）10工作时间是1小时（自动停机）
06（0.1S）00工作时间是60秒（自动停机）
3.调节器从左往右加速(注：最低速度不低于100转，最高速度不超过300转)
4.测试完毕按STOP键（红色灯亮）马达断电；POWER开关关闭（左边关，右边开）。
四、技术规格：
1.最大试验负载（Kg）：70Kg
2.频率范围：100-300rpm
3.振幅范围:25.4 mm
六、安全须知
1时，切勿用手触摸振动架，以免弄伤手。
3、保持台面无杂物，以免弄坏仪器或伤到人。
11.标准：欧洲运输模拟规范。
五、注意事项:
1.本试验机仅适用于单相220V交流电源。
2.试验机四周切勿放置易燃之物体，以免发生火灾，试验机外壳必须可靠接地，否则有触电危险，电源进线应该有同容量以上具有漏电保护的空气开关和接触器，以便紧急时立即切断电源。
3.机器运行时，切勿用手触摸，以免碰伤；如需要搬移机器时，必须在切断电源后，冷却5分钟再操作。
4.振动方式：回转Gyration
5.模拟车速：25-40KM/h
6.工作台面尺寸L×W(CM:150×100)
7.电压:（V/Hz:□AC 1∮220/50Hz）
