装配图尺寸标准和技术要求17页PPT

两种基准制图解
过渡配合 间隙配合 过渡配合 或 过盈配合 ＋ 0 － 过盈配合
过渡配合
过渡配合 间隙配合 或 过盈配合 过盈配合
a)
基孔制
b) 基轴制
工程图是工程语言,是工程技术人员必备技能
《工程制图与识图》（李奉香主编）电子课件 机械工业出版社
3．在装配图中的标注方法
工程图是工程语言,是工程技术人员必备技能
《工程制图与识图》（李奉香主编）电子课件 机械工业出版社
3.安装尺寸 安装尺寸是将装配体安装到地基或其他 设备上所需要的尺寸。 4.外形尺寸 是装配体在长、宽、高三个方向上 的最大尺寸，它们提供了装配体在包装、运输和安装过 程中所占的空间大小。 5.其他重要尺寸 是指在设计中经过计算或根据某 种需要而确定的，但又不属于上述几类尺寸的一些重要 尺寸，如运动零件的极限尺寸、主要零件的重要尺寸等。
8.6 装配图的尺寸标注和技术要求 8.7 装配图上的零部件序号和明细栏
工程图是工程语言,是工程技术人员必备技能
《工程制图与识图》（李奉香主编）电子课件 机械工业出版社
8.6 装配图的尺寸标注和技术要求
8.6.1 尺寸标注
8.6.2 配合尺寸的有关术语和标注
8.6.3 技术要求
工程图是工程语言,是工程技术人员必备技能
最大间隙
最大过盈
最大间隙
《工程制图与识图》（李奉香主编）电子课件 机械工业出版社
a)间隙配合 b)过盈配合
c)过渡配合
各种配合的公差带位置
工程图是工程语言,是工程技术人员必备技能
《工程制图与识图》（李奉香主编）电子课件 机械工业出版社
2.配合制度
在制造相互配合的零件时，使其中一种零件作为基准件， 它的基本偏差固定，通过改变另一种基本偏差来获得各种不同 性质配合的制度称为配合制。根据生产实际需要，国家标准规 定了两种配合制。基孔制配合、基轴制配合 （１）基孔制配合 基本偏差为一定的孔的公差带，与不 同基本偏差的轴的公差带形成各种配合（间隙、过渡或过盈） 的一种制度，如图所示。在基孔制配合中，选作基准的孔称为 基准孔，基准孔的下偏差为零，上偏差为正值。基准孔的基本 偏差代号为“H”。

第10章 装 配 图
机械制图(第二版)课件第10章 装配图
第10章 装 配 图
把若干个零件根据设计要求并按照一定的装配关系和技 术要求装配在一起就组成了一台机器或部件，称之为装配体。 表示装配体的图样称做装配图。装配图分为部件装配图和总 装配图。本章主要介绍装配图的内容、装配图的规定画法、 装配图的绘制方法和装配图的识读等方面的内容。
第10章 装 配 图
编写装配体的技术要求可参阅同类产品的图样，根据具 体情况来确定。符号类技术要求应按照国家标准规范标注。 文字类技术要求在注写时应力求准确、简练，一般应写在明 细表上方或图纸下方空白处，也可另外写成技术要求文件作 为图样的附件。
第10章 装 配 图
4．序号和明细表 为了便于读图和进行图样管理，也为了便于备料和组织 生产，有必要对装配图中各零、部件一一编注序号并对应填 写在明细表中。 1) 零、部件的序号 装配图中的每一个零、部件都必须编注序号。同一张装 配图中相同的零、部件只编写一个序号且一般只标注一次。 零、部件的序号应与明细表中的序号一一对应。同一张装配 图中序号的编注方式应一致。
第10章 装 配 图
1．一组图形 通常用一组图形(包括前面介绍过的视图、剖视、断面 图等各种图样表达方法以及装配图特有的一些画法)来正确、 完整、清晰和简便地表达装配体的工作原理、零件的主要 结构和形状以及它们之间的装配关系。如图10-2所示，装 配图中具体的图样种类及数量要视装配体的大小及复杂程 度而定。
第10章 装 配 图
(5) 其他重要尺寸：有些需要在设计中确定，但又不属 于上述几尺寸的重要尺寸，我们称之为其他重要尺寸，如运 动零件的极限尺寸、主要零件的重要结构尺寸等。
这里需要注意的是：第一，上述所讲五类尺寸在某一张 装配图中并不一定同时出现；第二，装配图中的某一个尺寸 可能同时具有多种作用，分属于以上几类尺寸。

下一页 返5回
7.2 绘制千斤顶装配图
• 由工作原理可知，千斤顶的装配主干线是螺杆，为了清楚地表达 千斤顶的内、外部装配结构，应选如图7-2的所示半剖视的工作 位置为主视图。在主视图上,千斤顶4个零件的位置及装配关系、 各零件的主要形状均已表达清楚，只有调节螺钉与螺杆连接处没 有表达清楚，故采用局部剖视图来表达。
上一页 下一页 返8回
7.2 绘制千斤顶装配图
• 在拼图过程中，要充分利用目标捕捉准确地找到基准点。下面以 调节螺母为例，说明装配图拼装的操作过程。
• 拼装调节螺母 • 利用zoom-windows命令将装配图的图幅放大，首先将支座零件
复制到图纸合适的位置，将螺母放大，单击右键弹出快捷菜单， 如图7-4所示。 • 单击“带基点复制”命令，命令行提示： • 命令: _copybase • 指定基点://指定螺母的下端面与中心线的交点为基点 • 选择对象: //选择螺母，按回车键
上一页 下一页 返6回
7.2 绘制千斤顶装配图
• ③ 在同一操作界面中，分别绘制调节螺母、螺杆、紧固螺钉、 支座的零件图。
• 绘制调节螺母零件图 • 设置绘图环境，绘制一张A4图幅（或调用A4样板图），按如图
7-1（a）所示的要求绘调节螺母零件图（半剖视图）。 • 绘制螺杆零件图 • 在A4图幅上，按如图7-1（b）所示的要求绘螺杆零件图。 • 绘制紧固螺钉零件图 • 在A4图幅上, 按如图7-1（c）所示的要求绘制紧固螺钉零件图。 • 绘制支座零件图
• 拼装紧固螺钉 • 用相同的方法，以紧固螺钉的左端面与中心线的交点c）所 示。 • 绘制局部剖视图，并对装配图进行编辑、修改 • 绘制局部剖视图。利用“分解”命令，将插入的各个零件块打散， 用“修剪”命令修剪掉多余的线，如图7-6（d）所示。 • 标注尺寸，编写序号，填写标题栏明细表 • 绘制完成的装配图如图7-2所示。

上一页
返回
9.2 装配图的规定画法和特殊画法


9.2.1装配图的规定画法
(1)两相邻零件的接触面和配合面规定只画一条线。但当两 相邻零件的基本尺寸不相同时，即使间隙很小，也必须画出 两条线，如图9-2所示。 (2)两相邻金属零件的剖面线的倾斜方向应相反，或者方向 一致、间隔不等。在各视图上，同一零件的剖面线倾斜方向 和间隔应保持一致。 (3)对于紧固件以及实心的轴、手柄、连杆、球、键等零件， 若剖切平面通过其基本轴线时，则这些零件均按不剖绘制。
上一页
下一页 返回
9.6 读装配图及拆画零件图


9.6.2 拆画零件图
在设计过程中常常要根据装配图画出零件图。拆画零件图要 在全面看懂装配图的基础上进行。图9-18是从旋塞阀装配 图中拆画出的阀体零件图。关于零件图的内容和要求，已在 第8章中叙述，这里着重叙述由装配图画零件图时应注意的 几个问题。 1.零件形状的构思 装配图主要表示零件间的装配关系，至于每个零件的某些个 别部分的形状和详细结构，并不一定都已表达完全，这些结 构可以在拆零件图时根据零件的作用要求进行设计。

上一页
下一页 返回
9.2 装配图的规定画法和特殊画法



3.假想画法 (1)为了表示某些零件的运动范围和极限位置时，可画出该 零件的一个位置，再用双点画线画出其运动范围或极限位置， 如图9-3所示。 (2)为表示本部件与不属于它的其他零部件的装配、安装关 系，可以用双点画线将其他零部件的形状或部分形状假想画 出来。 4.夸大画法 在装配图中常有一些薄片零件、细丝弹簧、微小间隙、小锥 度等，如果按实际尺寸画出往往表达不清晰，或不易画出， 为此可以采用夸大画法。
上一页

01
审核与修改Leabharlann 完成装配图的绘制后，需要进行审核 与修改，确保图纸的准确性和完整性。
05
02
绘制装配示意图
在绘制正式装配图之前，先绘制装配 示意图，以帮助确定各零件的相对位 置和装配关系。
03
绘制零件草图
根据装配示意图，绘制各零件的草图， 包括零件的结构形状、尺寸、配合性 质等。
04
绘制装配图
在零件草图的基础上，完成装配图的 绘制，包括标注尺寸、技术要求、零 件序号等。
指导生产和装配过程
装配图是生产和装配过程中的重要依据，它详细 标明了各零件的尺寸、配合性质、安装顺序等， 使得生产人员能够按照图纸进行生产和装配。
保障产品质量
在产品设计和开发过程中，装配图是确保产品质 量的重要工具。通过装配图，可以检查出设计中 的错误和不合理之处，从而避免在后期生产中出 现质量问题。
角度标注
用于标注两线之间的夹角或圆 弧的角度。
半径和直径标注
用于标注圆弧的半径或圆的直 径。
坐标标注
用于标注零件在装配图中的位 置坐标。
尺寸标注的注意事项
优先选用基本单位
避免使用封闭尺寸链
尺寸标注应优先选用国际标准的基本单位 ，如米、厘米、毫米等。
封闭尺寸链会导致尺寸标注出现冗余和矛 盾，应尽量避免使用。
建立管理流程
建立零件序号的管理流程，明确责任和分工。
定期维护
定期对零件序号进行维护和更新，确保其准 确性和完整性。
记录和统计
对零件序号进行记录和统计，以便于查询和 追溯。
培训和指导
对相关人员进行培训和指导，提高其零件序 号的标注和管理能力。
04
明细栏
明细栏的内容

1、性能规格尺寸 此尺寸在设计时已经确定，也是设计、了解和选用该机器 或部件的依据，如图9-2中球阀的公称直径φ20。
2、装配尺寸 包括保证有关零件间配合性质的尺寸、保证零件间相对位 置的尺寸、装配时进行加工的有关尺寸等。如图9-2中阀盖 和阀体的配合尺寸φH50（H11/h11）。
3、安装尺寸 机器或部件安装时所需的尺寸，如图9-2中与安装有关的尺 寸：≈84、54、M36X2等。
3、分析零件，读懂零件的结构形状
4、由装配图拆画零件图
在设计部件时，需要根据装配图拆画零件图，简 称拆图。拆图时，应对所拆零件的作用进行分析， 然后分离该零件（即把该零件从与其组装的其它 零件中分离出来）。具体方法是在各视图的投影 轮廓中划出该零件的范围，结合分析，补齐所缺 的轮廓线。有时还需要根据零件图视图表达的要 求，重新安排视图。选定和画出视图以后，应按 零件图的要求，主写尺寸及技术要求。
4、外形尺寸 表示机器或部件外形轮廓的大小，即总长、总宽和总高。 它为馐、运输和安装过程所占的空间大小提供了数据。
5、其它重要尺寸 不属于上述几类尺寸的一些重要尺寸。
四、装配图中的零、部件ห้องสมุดไป่ตู้号和明细栏
1、编写序号的方法 (1).编写序号的常见形式如下：
在所指零、部件的可见轮廓内画一圆点，然后从圆 点开始画指引线（细实线），在指引线的另一端画 一水平线或圆（也都是细实线），在水平线上或圆 内注写序号，序号的字高应比尺寸数字大一号或两 号，如图9-3a所示； 也可以不画水平线或圆，在指引线另一端附近注写 序号，序号字高比尺寸数字大两号，如图9-3b所示； 对很薄的零件或涂黑的剖面，可在指引线末端画出 箭头，并指向该部分的轮廓，如图9-3c所示。
(a)从装配图中分离出右端盖的主视图

画法 为了表达装配体中被上面零件遮住的下面零件的内部结构及装配关系，可假想将上面的零件拆卸后绘制，并在该图上方标注“拆去××等”。如图11-6所示，俯视图右半部分即为拆去轴承盖、上轴瓦等零件后画出的。
图11-6滑动轴承拆卸画法
装配图的表达方法
装配图
ACADEMIC THESIS GRADUATION DEFENSE PPT
模块十一
模块十一目标
学习目标：（1）了解装配图的作用和内容（2）掌握装配图的表达方法、尺寸标注（3）掌握由零件图画出装配图的方法（4）掌握装配图的读图方法（5）掌握由装配图拆画零件图的方法
模块十一目标
技能目标：（1）能够由零件图正确地画出装配图（2）能够读懂简单的装配图（3）能够由装配图拆画出主要零件的零件图
图11-11 简化画法
装配图的尺寸标注及技术要求
一、装配图的尺寸标注 装配图与零件图表达的内容不同，因此对尺寸标注的要求也不同。装配图中应标注必要的尺寸，进一步说明机器的性能、工作原理、装配关系和安装要求等。一般需要标注以下几类尺寸。1.性能（规格）尺寸 性能（规格）尺寸是表示机器或部件的性能和规格的尺寸，是设计时确定的尺寸，也是选用产品的主要依据。如图11-12所示，球阀通孔的直径Φ25 mm,是控制流量大小的主要参数。2.装配尺寸 装配尺寸是表示机器或部件上有关零件间的装配关系的尺寸。它包括配合尺寸和相对位置尺寸。 （1）配合尺寸。配合尺寸是表示两个零件之间配合性质的尺寸。如图11-12所示的阀体和阀体接头的配合尺寸Φ 54、阀杆和螺纹压环的配合尺寸Φ 16 等。（2）相对位置尺寸。相对位置尺寸是表示装配机器或拆画零件图时，需要保证的、影响其性能的重要零件间的相对位置尺寸，如图11-12所示的尺寸51 mm。
图11-1 行程开关的装配图

门板
旁板
直臂杯状暗铰链画法
③ 活动隔板以层板销连接：

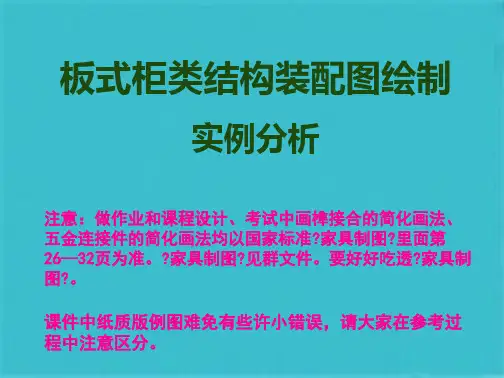

板式柜类结构装配图绘制 实例分析 施工、制作 视图与剖视图的选用 980 〔H〕* 650〔W〕* 330〔D〕mm； 注：局部详图中课件轮廓线应该用粗实线 注意：做作业和课程设计、考试中画榫接合的简化画法、五金连接件的简化画法均以国家标准?家具制图?里面第26—32页为准。 要好好吃透?家具制图?。 1〕视图与剖视图的选用 施工、制作 QB杯状暗铰链的简化画法，更多见?家具制图?第30-32页 1、按1:1绘制三视图 学习掌握结构装配图的正确绘制方法。 零部件编号与零部件明细表
6、标注局部详图标志，直径12mm
7、正确绘制局部详图板件剖面符号和板件间 连接件
8、局部详图合理布局，靠近原那么，保持相对 位置原那么
9、标尺寸〔总体、功能、装配、零件尺寸〕 10、为零件编号，填写零件明细表
11、检查和调整：线型、尺寸、比例、标题栏、编号等
面板
旁板
底板
旁板
偏心连接件接合尺寸
② 旁板与望板的接合 偏心连接件接合（圆棒榫定位）
望板
旁板
注：局部详图
注：局部详图中 课件轮廓线应 该用粗实线
背板
旁板
2〕 将门、抽屉、搁板安于柜体内
① 抽屉安装
② 门的安装：杯状暗铰链的安装设计
10、为零件编号，填写零件明细表 10、为零件编号，填写零件明细表 零部件编号与零部件明细表
1〕视图与剖视图的选用 4、确定局部详图，按顺序标出局部详图索引标志，直径8mm 2〕 将门、抽屉、搁板安于柜体内 学习掌握结构装配图的正确绘制方法。
1、按1:1绘制三视图 视图与剖视图的选用
偏心连接件接合（圆棒榫定位）

字 向头 左向 延下 伸
装配图的标注 Dimension of assembly
4. 号签
号签 —— 为了便于图样管理和查找而画之。
它应画在图框的左上角，用粗实线画出号签框，
尺寸为：60×12, 框内填写图号，并使字头向下。
字头向下
装配图尺寸注法
定位 尺寸
总高 尺寸
配合 尺配寸
定 位 尺 寸
总长
尺寸
总宽
尺寸
配合 尺寸
特性 尺寸
定 位
尺 寸
安装 尺寸
请点击鼠标左键显示后面内容
装配图标注方法
在指引线的水平线（细实线）上或 圆圈（细实线）内注写序号。
序号字高比该装配图中所注尺寸数 字高大一号或大两号。
装配图标注方法
直方向顺次排列。 序号字高比该装配图中所注尺寸数字高度大一号或大两号。 其它尺寸：如主体零件的重要尺寸及运动零件的极限尺寸等。 序号字高比该装配图中所注尺寸数字高度大一号或大两号。 序号字高比该装配图中所注尺寸数字高度大一号或大两号。 (1) 主要轴线到安装基准面的距离； 序号字高比该装配图中所注尺寸数字高度大一号或大两号。 若所指部分不便画圆点时，可在指引线末端画出箭头指向该部分的轮廓。 部件都必须编写序号。 (1) 主要轴线到安装基准面的距离； 装配图的标注 Dimension of assembly 部件都必须编写序号。 (1) 主要轴线到安装基准面的距离；
装配图的标注
装配图的标注 Dimension of assembly
1. 尺寸标注
（1).外形尺寸：表示机器长、宽、高的总体尺寸(供装箱及存储时参考)；
（2).装配尺寸：表示零、部件间有配合性能要求的配合尺寸及公差等；
（3).特性尺寸：表示机器性能规格的尺寸,是用户选用产品的依据。

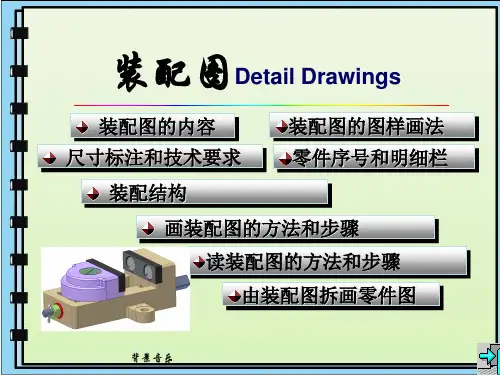

装配图Detail Drawings
装配图的内容 尺寸标注和技术要求 装配结构
装配图的图样画法
零件序号和明细栏
画装配图的方法和步骤 读装配图的方法和步骤
由装配图拆画零件图
背景音乐
本章介绍装配图的内容、画法、部件测绘、
读装配图和拆画零件图的方法。
本章学习目的
1.熟悉装配图的作用和内容。 2.熟练掌握装配图的规定画法、特殊画法和简化画法。 3.掌握装配图的尺寸标注的方法。熟悉配合代号等技术 要求的标注与识读。 4.掌握部件测绘和画装配图的方法和步骤。 5.掌握读装配图及拆画零件图的方法、步骤和技能。
2. 深入了解部件的工作原理和装配关系
（1）从主视图入手，根据各装配干线，对照零件的投影 关系； （2）由剖面线的不同，分清零件轮廓范围； （3）由配合代号，了解零件间的配合关系；
（4）根据常见结构的表达方法和规定画法来识别零件。
（5）根据零件序号对照明细栏，找出零件数量、材料、 规格，了解零件作用。
能看懂不太复杂的、常见的装配图,绘制比较简单的装
配图。
装配图的内容
The contents of assembly drawings
装配图是表达机器或部件的图样。在 进行装配、调整、检验和维修时都需要装 配图。设计新产品、改进原产品时都必须 先绘制装配图，再根据装配图画出全部零 件图。
装配图的内容
装配图的内容
总装配图 装配图 部件装配图
主要表达机器 的全貌、工作原理、 各组成部分之间的 相对位置、机器的 技术性能等。
主要表达部件的工作性能、零件之间的装配和 连接关系、主要零件的结构、以及部件装配时的技 术要求等。
装配图的内容
装配图一般应包括的内容

返回
第四步.按装配顺序，画主装配线上其它零件。
第五步.画其它装配线 阀芯、阀杆、填料压紧盖、扳手
第六步.画细部结构填料、螺栓、螺母、密封圈等。
第七步.完成装配图
检查无误后加深图线，画剖面线，标注尺寸，对零件进行编号， 填写明细栏、标题栏，书写技术要求等，完成装配图。
平口钳
平口钳立体图
螺钉M616 键 410 螺母M121.5 垫圈12 传动齿轮 压紧螺母 轴套 密封圈 右端盖 泵体
12 1 1 1 1 1 1 1 1 1
35 5 4 45 35 3 65Mn 2 45 m=2.5,Z=20 1 35 序号 45
橡胶
GB/T67 GB/T119 01-03 01-02 01-01
12 1 1 1 1 1 1 1 1 1
35 45 35 65Mn 45 35 45 橡胶 HT200 HT200
5 4 3 2 1
序 号
09.01.04 GB119-86 09.01.03 09.01.02 09.01.01 代号
垫 片 销A5×18 传动齿轮轴 齿 轮 轴 左 端 盖 名称
2 4 1 1 1 数 量 比例
70 33 12.5 25 -0.05 -0.1 0.8 25 +0.040 -0.017 45° 0.7 G3/8 +0.027 28.76-0.017
A
其余
A
与泵体配作
6.3
0.8
0.8
A
6.3
12.5
120 °
0.015 B
24
0.8 B 0.04 A 0.8 0.010 A 20
65
0.015
27 锪平 13
3

先画出需要编号零件的 指引线和横线，检查无重复、 无遗漏时，再统一填写序号。
10.4.2 明细栏
明细栏是部件全部零件的详细目录,表中填有零件的序 号、名称、数量、材料、附注及标准。 明细栏在标题栏的上方，当位置不够时可移一部分紧 接标题栏左边继续填写 。
注 意
明细栏中的零件序号应与装配图中的零 件编号一致，并且由下往上填写，因此，应 先编零件序号再填明细栏。
密度不同
方向相反
3. 沿零件结合面的剖切画法
沿轴承盖与轴承座 的结合面剖开，拆去 上面部分，以表达轴 瓦与轴承座的装配情 况。
拆去上盖
4. 假想画法 与本装配体有关但不属于本装配体的相邻零部件， 以及运动机件的极限位置，可用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
5. 简化画法
垫圈厚度夸大画出
规格尺寸
装配尺寸
外形尺寸
安装尺寸
10.3.2
装配图的技术要求
在视图的下方应写出部件的技术要求，内容包括 部件的性能要求、运动精度以及装配、安装、检验、 包装、运输、使用时的要求和注意事项等。字号比尺 寸数字大1~2号
10.4 装配图的零部件序号、明细栏
10.4.1零部件序号的编排方法
※ 画黑点
细实线
2
1
粗实线
20 19 18
序号 零件名称 数量 材料 附注及标准
标题栏
10.5
装配结构合理性
在设计和绘制装配图的过程中，应该考虑到装配结构 的合理性，以保证机器和部件的性能，并给零件的加工和 装拆带来方便。 1. 轴肩处加工出退刀槽，或在孔的端面加工出倒角
零 件 无 法 定 位 轴 上 切 槽 孔 边 倒 角
零件的工艺结构，如倒角、 圆角、退刀槽等可不画。

复杂装配图上其他视图的选择，也是紧紧围绕着部件 上几条装配线进行的。 4．对表达方案进行调整 最后，对已确定的方案要进行调整。在调整时要注意 以下两点： （1）分清主次，合理安排。一个部件可能有多条装 配线，在表达时一定要分清主次，把主要装配线表示 在基本视图上。对于次要的装配线如果不能兼顾，可 以表示在单独的剖视图或局部剖视图上。每个视图或 剖视所表达的内容应该有明确的目的。 （2）注意联系、便于读图。所谓联系是指在工作原 理或装配关系方面的联系。为了读图方便，在视图表 达上要防止过于分散的表达方案，尽量把一个完整的 装配关系表示在一个或几个相邻的视图上。
泵盖
从动轴 螺钉 从动齿轮
压盖 螺钉 带轮
键
螺母
主动齿轮
主动轴 垫圈
挡圈 销
泵体
图3
图4
25
2．画部件装配示意图、拆卸部件 装配示意图用来表示部件中各零件的相互位置和装配 关系，是部件拆卸后重新装配和画装配图的依据，图 5为齿轮油泵的装配示意图。从图5中可以看出装配示 意图有以下特点： （1）装配示意图只用简单的符号和线条表达部件中 各零件的大致形状和装配关系。 （2）一般零件可用简单图形画出其大致轮廓。形状 简单的零件如螺钉、轴等可用单线表示，其中常用的 标准件可用国标规定的示意图符号表示，如轴承、键 等。 （3）相邻两零件的接触面或配合面之间应留有间隙， 以便区别。 （4）零件可看作透明体，且没有前后之分，均为可 见。
闭时应无流体通过，否则要对阀杆阀体配合部分
7
进行配研。当开启时流体通过。如果上漏，则拧 紧螺母到不漏为止。
2、阀杆、阀盖的螺纹部分使用时应轻松正常。
6
5 4 3 2 1
M141.5
10 9 8 7 6 5 4 3 2 1 序号
