初中物理欧姆定律题型汇编

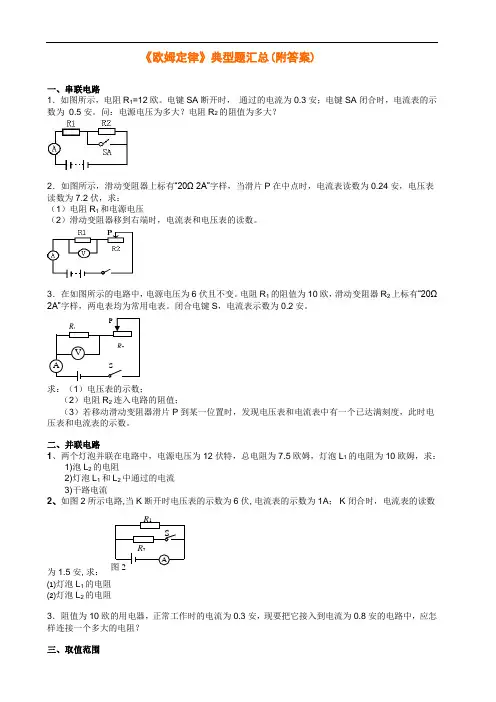

《欧姆定律》典型题汇总(附答案)一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图26伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围R 1SR 2 P V A图2SR 2R 1A1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改的电流，但必须保证电流表不超过其量程，问：变通过R1的阻值是多大？（1）R1（2）R接入电路的阻值最小不能小于多少？2取最小值时，电压表的读数是多大？（3）R22、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

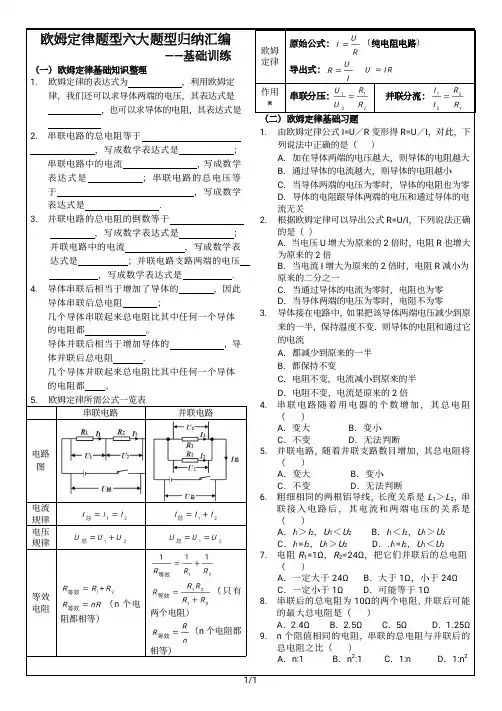

欧姆定律题型六大题型归纳汇编——基础训练（一）欧姆定律基础知识整理1.欧姆定律的表达式为，利用欧姆定律，我们还可以求导体两端的电压，其表达式是，也可以求导体的电阻，其表达式是2.串联电路的总电阻等于，写成数学表达式是；串联电路中的电流，写成数学表达式是；串联电路的总电压等于，写成数学表达式是.3.并联电路的总电阻的倒数等于，写成数学表达式是；并联电路中的电流，写成数学表达式是；并联电路支路两端的电压，写成数学表达式是.4.导体串联后相当于增加了导体的，因此导体串联后总电阻；几个导体串联起来总电阻比其中任何一个导体的电阻都。

导体并联后相当于增加导体的，导体并联后总电阻.几个导体并联起来总电阻比其中任何一个导体的电阻都。

5.欧姆定律所需公式一览表串联电路并联电路电路图电流规律电压规律等效电阻（n 个电阻都相等）（只有两个电阻）（n 个电阻都相等）欧姆定律原始公式：（纯电阻电路）导出式：作用※串联分压：并联分流：（二）欧姆定律基础习题1.由欧姆定律公式I =U ／R 变形得R =U ／I ，对此，下列说法中正确的是（）A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2.根据欧姆定律可以导出公式R =U /I ，下列说法正确的是（）A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C ．当通过导体的电流为零时，电阻也为零D ．当导体两端的电压为零时，电阻不为零3.导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流A ．都减少到原来的一半B ．都保持不变C ．电阻不变，电流减小到原来的半D ．电阻不变，电流是原来的2倍4.串联电路随着用电器的个数增加，其总电阻（）A ．变大B ．变小C ．不变D ．无法判断5.并联电路，随着并联支路数目增加，其总电阻将（）A ．变大B ．变小C ．不变D ．无法判断6.粗细相同的两根铝导线，长度关系是L 1＞L 2，串联接入电路后，其电流和两端电压的关系是（）A ．I 1＞I 2，U 1＜U 2B ．I 1＜I 2，U 1＞U 2C ．I 1=I 2，U 1＞U 2D ．.I 1=I 2，U 1＜U 27.电阻R 1=1Ω，R 2=24Ω，把它们并联后的总电阻（）A ．一定大于24ΩB ．大于1Ω，小于24ΩC ．一定小于1ΩD ．可能等于1Ω8.串联后的总电阻为10Ω的两个电阻，并联后可能的最大总电阻是（）A ．2.4ΩB ．2.5ΩC ．5ΩD ．1.25Ω9.n 个阻值相同的电阻，串联的总电阻与并联后的总电阻之比（）A ．n :1B ．n 2:1C ．1:nD ．1:n 210.如图所示，R1=R2=10Ω，则A、B间的总电阻是（）A．5ΩB．10ΩC．20ΩD．011.将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是______A。

欧姆定律基本题型汇编题型一：利用欧姆定律的一般计算 1 . 一小灯泡标有“ 2.5V 6 Q”若要把它接到10V 电路中正常工作，应 __________ 联一个 _____ Q 的电阻；若 把它接入2A 电路中，应 _______ 联一个 ______ Q 的电阻.（利用串联分压和并联分流原理解题 ）2 .在图电路中，电阻R 的阻值为10Q •闭合开关S,电流表A 的示数为0.3A ,电流表A 的示数为0.5A .则： （1）通过电阻R 2的电流为 ______ A . （2）电源电压为 ____V . （3）电阻R 2的阻值为 _______ Q. 3.干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具 有一定的电阻。

可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电 阻串联组成，如图a 所示。

用图b 所示的电路可以测量出一个实际电源的电阻值。

图中 R=14 Q,开关K 闭合时，电流表的读数l=0.2A ，已知电源电压U=3.0V ，求电源的电阻 Ur JIft.题型二： 1 .如图, 源电压和 （利用开关）串并联转换电路的计算 当S 闭合时，电流表的示数 1 . 5A ,电压表的示数为R 的阻值；（2 ）当S 断开时，电压表的示数为6V , 电源电压保持不变，电阻 R3= 10 Q,当开关S1、S2, 9V .求（1）求电 电流表的示数为1A ， R 2的阻值是多大? 2.如图， 电压表的示数4V ,当S1、S2都闭合时，电流表示数为 0.5A ，求：R1、电源电压与R2的阻值。

都断开时，电流表的示数 0.2A ， R13.如图所示电路，电源电压为 6V 。

若在甲、乙两处分另U 接入电压表，闭合开关，甲、乙两表读数之比 为1： 2;若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为 0.6A 。

求R1 的阻值。

题型三：范围类（极值）的计算 1 .如图，电流表量程 0〜0.6A ，电压表量程0〜15V,电阻R0= 30Q ，电路两端电压恒为 滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的 电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器 连入电路的电阻范围。

精选全文完整版（可编辑修改）九年级物理欧姆定律真题汇编(含答案)一、欧姆定律选择题1．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

故答案为：C。

【分析】电阻R1、R2串联电流表测电路中的电流，由图乙可知，压敏电阻R2的阻值变化范围；根据串联电路电阻特点和欧姆定律求出电路中电流的变化范围；再根据欧姆定律、串联电路电阻特点求出托盘内物体的质量和电流表的示数.2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A. I2=I1、U2＜U1B. I2＞I1、U2=U1C. I2＞I1、U2＞U1D. I2＜I1、U2＜U1【答案】C【解析】【解答】解：当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确．故选C．【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。
