离子膜电解槽(谷风技术)

  • 格式：doc
  • 大小：67.00 KB
  • 文档页数：11

经验hy#
1
设备维护检修规程
离子膜电解槽维护检修规程

1总则
1.1规程适用范围
本规程适用于意大利De Nora2×19DD350复级式离子膜电解槽的维护和检
修。
1.2设备结构简述
De Nora2×19DD350复级式离子膜电解槽由38个单元槽组成，有效电解面
积为3.5m2，每个单元槽都由三部分组成：10mm厚不锈钢为基础的单元基体、阳
极室及阴极室。
经验hy#
1

a.单元基体 分为三部分：
1)中间一层是5mm钢板为导电支承体，上面均匀分布着238个不锈钢柱，等
距穿过钢板两侧，进行焊接固定。
2)将1mm钛盘（上面有与钢板对应的238个凹槽）焊接在钢板的不锈钢柱上，
同样方式将1mm镍盘焊接在钢板的另一侧。
3)在钛盘和镍盘侧面分别焊接1mm厚的钛网和镍网，作为阳极、阴极的支承
网。
b.阳极室 在钛盘的钛支承网上，采用该公司创制的贴粘涂层工艺，焊上
一层阳极，组成阳极室（即由细、粗钛网及钛板等构成阳极室）。阳极的主体材
质为钛，呈丝网状，上涂Ti、Ru等金属的氧化物固溶体作为活性涂层，涂层微
观上呈龟裂状态，增大了涂层的表面积。
c.阴极室 在镍盘的镍支承网上，覆盖一层由镍丝编织成的弹性镍，在弹
性镍上平铺一层1mm的活性镍阴极，组成阴极室（即由粗、软、细三种镍网构成
阴极室）。阴极的主体材质为镍，由于弹性镍网有成百万个小孔，可以压缩50%
以上，所产生的弹性力将阴极压向膜，从而形成零极距。
1.3设备主要性能
工作介质： 盐水、烧碱、氯气、氢气；
工作负荷： 11.5KA
电流密度： 3.285KA/m2
额定电流负荷： 13KA
额定电流密度： 3.71KA/m2
循环方式： 自然循环
单元槽电压： 3.07V(新膜)
槽温： 正常85℃
电流效率： 93%（二年平均）、92%（三年平均）
氯气压力： -20～-50mmH2O
氢气压力： +80～+120mmH2O
阳极主体材质： 钛
通电面积： 3.5m2
经验hy#
1

阴极主体材质： 镍
阳极活性涂层寿命：6年
阴极活性涂层寿命：6年
2设备完好标准
2.1零、部件
2.1.1电解槽零部件完整齐全，质量符合要求，油漆完好。
2.1.2仪表、计器、信号联锁等各种安全装置、自动调节装置齐全完整、灵敏、
准确。
2.1.3基础坚固，各种连接螺栓紧固、齐全。
2.1.4管线、管件、阀门、支架等安装合理，符合规定。
2.1.5防腐、保温、防冻设施有效。
2.2设备运转正常，性能良好，达到铭牌出力或查定能力。
2.2.1设备运转稳定，安全可靠，无振动、松动等不正常现象。
2.2.2电解槽运转正常，运行电流不超过额定值。
2.2.3电解槽的生产能力能满足生产要求，电流效率能达到设计要求。
2.2.4管件、法兰、阀门等密封处无越过规定的泄漏要求
2.2.5各部位温度、压力、流量、电流等运行参数符合要求规定。
2.3 技术资料齐全、准确
2.3.1设备技术档案应及时填写，档案内容应包括设备技术性能、运行统计、检
修记录、评级记录、缺陷记录、事故记录、润滑记录、监测和检验记录等，新设
备应有安装及调试记录。
2.3.2设备的操作规程、维护检修规程及相应的安全技术规程齐全。
2.3.3设备的总图及易损件图纸或易损件图号目录齐全。
2.4设备及环境整洁，无跑冒滴漏。
3 设备的维护
3.1日常维护
3.1.1按时检查单元槽各部的垫片是否有泄漏现象。
3.1.2按时检查单元槽阴、阳极液流动是否畅通。
3.1.3按时检查单元槽阳极液出口软管是否有变色现象。
经验hy#
1

3.1.4按时检查电解槽、工艺管线的静动密封点有无泄漏现象。
3.1.5按时测量各单元槽电压是否有异常现象。
3.1.6按时取样分析各工艺技术控制点，做好原始记录。
3.1.7定期做好电解装置的清扫、润滑。
3.1.8操作人员做好电槽的巡回检查记录，维修人员做好电槽的日常检查、维修
记录。
3.1.9及时处理在巡回检查中发现的各种异常现象，处理不了的及时上报，停槽
进行处理，并做好记录。
3.2常见故障及处理办法(见表1) 表1
故障现象 故障原因 处理方法
槽温偏高 1.纯盐水温度高 2.膜破裂，反应放热 3.盐水流量低 4.入槽盐水浓度低 1.降低盐水温度
2.停车换膜
3.增加盐水流量
4.使盐水饱和
电流效率下降 1.碱浓度超出32%～33% 2.氯中含氧高 3.碱中含盐多 4.阳极液PH高 5.盐水不合格 1.调整纯水加入量
2.膜可能有针孔
3.膜可能有针孔
4.加大盐酸加入量
5.提高精制效率
氯中含氧高 1.盐水PH值高 2.阳极电流效率下降 1.提高加酸量
2.阳极涂层可能脱落
碱中含盐高 1.电流密度低 2.膜有针孔 3.碱浓度低 4.纯水氯化物含量大 1.提高电流
2.确定是否换膜
3.降低纯水加入量
4.改善纯水纯度
单槽电压瞬间升至4V 入槽盐水偏小或断流、阴极液出口堵塞、阳极液出口堵塞 立即联系调度、电气降电流，进行除
槽
3.3紧急情况停车
3.3.1系统紧急停车

合集下载

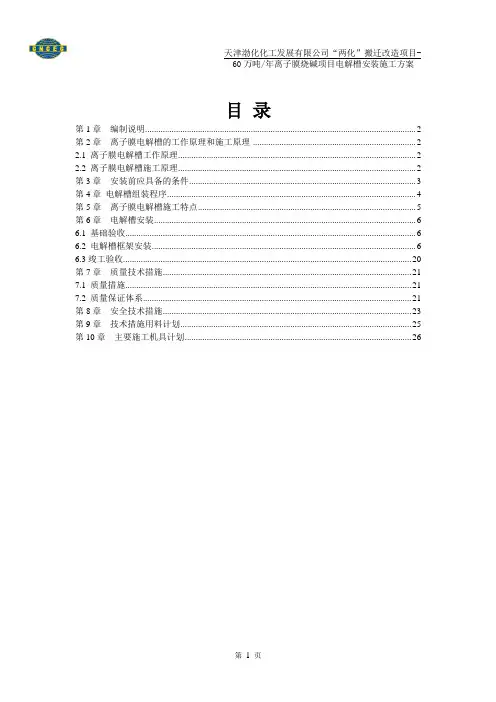

离子膜烧碱电解槽安装施工方案(非常详细,可直接指导施工)
