离子膜性能影响因素刘蕾;刘秀明【摘要】分析电解电流效率的影响因素,探讨泄漏电流对电流效率的影响.指出盐水中的杂质离子的积蓄是对离子膜性能的首要影响因素.说明离子膜污染劣化的确认方法.同时解析离子膜渗透性损伤、电解温度变化和介质浓度变化对离子膜性能的影响.【期刊名称】《氯碱工业》【年(卷),期】2018(054)011【总页数】5页(P17-20,24)【关键词】离子膜;性能;影响因素;槽电压;电流效率;盐水;杂质;污染【作者】刘蕾;刘秀明【作者单位】蓝星(北京)化工机械有限公司,北京100176;蓝星(北京)化工机械有限公司,北京100176【正文语种】中文【中图分类】TQ114.262在氯碱电解装置运行中，不管出现何种问题，最终都会在离子膜及电解槽电极的性能和寿命方面显现出来。

在生产中，盐水的质量、电解介质的浓度、温度、酸度、流量、运行的压力、压差等工艺指标的控制，无不是为了保证离子膜的正常使用和寿命延续。

烧碱电解装置的性能有3个影响因素：①运行工艺和操作因素；②电解槽及电极的性能因素；③离子膜本身性能质量因素。

其中运行管理因素尤为突出，常由于工艺和操作问题造成离子膜的性能劣化，甚至造成寿命的提前终结。

离子膜的重要性能表征也有3个：电流效率，膜电压和膜的物理状态。

离子膜出现物理损伤时，同样昂贵的电极的性能下降和寿命终结也常会伴随而来。

当离子膜电解装置出现性能下降时，许多用户会质疑或求助电解槽或离子膜的质量，而工艺条件和操作问题的影响往往却是根本原因。

此时，一定要区分不同的原因，找出关键影响因素。

近年来，笔者参与了山东东岳公司的国产离子膜工业化应用试验工作，也参与研讨了一些国产离子膜初期使用中出现的问题。

如何从复杂的电解性能问题中，将离子膜本身的问题剥离出来呢？下面的解析供大家研讨。

1 电解电流效率电解电流效率η是电解槽直流效率的综合体现，在装置运行最佳状态时可达到96%以上，而随着离子膜使用时间的延续，电流效率会有所下降，产品指标也会有所变化。

旭化成、氯工程、北化机三种电解装置的比较旭化成、氯工程、北化机三种电解装置的比较一、工艺比较目前，旭化成、氯工程、北化机三家最新推出电槽均为高密度、低电耗运行的复极式电槽。

北化机与旭化成工艺上基本一致，比自身以前槽型有很大改进。

单从工艺上讲，这二家在新进工艺中增加了稀盐水程控配制系统，以便电解槽连锁停车后，由原来的浓盐水循环改为稀盐水循环，从而保护离子膜。

北化机和氯工程在每台电解槽上配一台极化整流器，主要用于电解槽开停车来使用，旭化成在极网上采用专有技术喷涂，不需配极化整流器。

氯工程与北化机和旭化成工艺相比在盐水电解前后去除硫酸盐和氯酸根有自己的技术专利，就是电解之前或电解之后，将盐水输送进入一个由阳离子交换膜隔开的电解槽中阳极室然后电解盐水在氯化物离子被分离出来之后，将盐水排出该电解系统之外。

与传统的方法比较，可以减少氯化钠的排出量，而且没有必要采用HCl分解氯酸盐。

北化机和旭化成工艺是在进电解槽盐水中加17% HCl，以去除电解槽中产生氯酸根。

综合以上三家的工艺，它们在工艺上基本相似，局部上氯工程的盐水进电解前后去除硫酸盐和氯酸根的工艺，较北机、旭化成先进。

旭化成极网喷涂技术优于北化机和氯工程。

北化机、旭化成、氯工程在性能上相近。

二、设备比较(一)旭化成离子膜装置特点1(优点(1)槽框结构稳定，密封性好，不泄漏;(2)结构电压低，槽内液体和电流分布均匀使离子膜使用寿命延长;(3)阴阳极电位低，稳定性良好;(4)单元槽保证寿命10年;(5)优异的阳极涂层及活性阴极;(6)单元槽托架采用优质ABS工程塑料制造，绝缘性好;(7)阳极密封面采用钛钯合金;(8)由过去的强制循环改为现在的自然循环，很好的保护了离子膜在突然停车时造成的液体压差波动冲击。

2(缺点旭化成离子膜中所谓“单元槽”是不确切的存在，因为我们所说的“单元”应该为独立存在，在旭化成离子膜装置中没有独立存在的“单元槽”，无论是双头挤压，还是单端头挤压，无论哪一种结构形式，一旦“单元槽”一个出现问题，采取的措施只有全部停车来进行处理，费用维修高，影响生产，同时又破坏了其它离子膜“单元槽”的正常运行。

离子膜法烧碱电解槽比较和选择作者：李果来源：《中国科技博览》2018年第02期[摘要]烧碱（氢氧化钠）是一种常见的化工产品，可以溶于乙醇和甘油，作为碱性清洗剂进行水处理，也可以与酸类物质发生中和作用，生成水和盐。

烧碱产品的制备方法有很多，离子膜法是比较常用的一种，与其他方法相比有着许多优势，也受到了技术人员的重视。

在离子膜法烧碱中，电解槽是核心设备，做好电解槽的选择，对于烧碱生产效率和产品质量都有着不同忽视的影响。

本文从离子膜法烧碱的内涵和优点出发，以北京化工机械有限公司的电解槽产品为例，对离子膜法烧碱电解槽的槽型以及技术方案进行了比较和选择，希望能够找出最为节能环保的方案。

[关键词]离子膜法；烧碱；电解槽；比较；选择中图分类号：S801 文献标识码：A 文章编号：1009-914X（2018）02-0091-02前言：电解法制烧碱在实际应用中存在着三种比较常见的方法，一是隔膜法，这种方法在电解后得到的碱液浓度过低，而且含有大量盐分，需要进一步经过蒸发、浓缩和除盐后才能形成可以销售的产品，而且纯度不高，无法满足人造纤维等工业生产的需求，能耗高，许多工艺同样面临淘汰，；二是水银法，可以得到高质量的产品，不过能耗偏高，而且环境污染问题严重，已经基本被淘汰；三是离子膜法烧碱，属于最新的制碱工艺，产品纯度好、质量高，生产过程能耗低，也不会产生污染物，是氯碱工业发展的主流方向。

1 离子膜法烧碱概述离子膜法烧碱，是指采用离子交换膜法，通过电解食盐水的方式来制备烧碱（氢氧化钠）。

离子膜法的基本原理，是利用相应的阳离子交换膜本身具备的选择透过性，在允许阳离子顺利通过的情况下，阻挡阴离子和气体，避免了阳极产物与阴极产物混合可能引发的爆炸危险，也可以保证烧碱的纯度。

离子膜法烧碱主要生产流程为：经过精制的饱和盐水进入到阳极室中，加入适量烧碱溶液的纯水则进入阴极室，电解槽通电后，阴极表面放电，电解水生成氢气，阳极室中的钠离子则会穿过离子膜，同样进入阴极室，氯离子则会在阳极表面放电，生成Cl2。

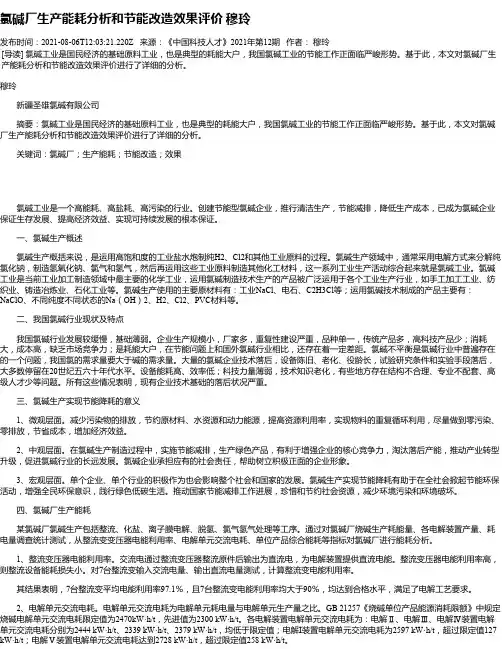

氯碱厂生产能耗分析和节能改造效果评价穆玲发布时间：2021-08-06T12:03:21.220Z 来源：《中国科技人才》2021年第12期作者：穆玲[导读] 氯碱工业是国民经济的基础原料工业，也是典型的耗能大户，我国氯碱工业的节能工作正面临严峻形势。

基于此，本文对氯碱厂生产能耗分析和节能改造效果评价进行了详细的分析。

穆玲新疆圣雄氯碱有限公司摘要：氯碱工业是国民经济的基础原料工业，也是典型的耗能大户，我国氯碱工业的节能工作正面临严峻形势。

基于此，本文对氯碱厂生产能耗分析和节能改造效果评价进行了详细的分析。

关键词：氯碱厂；生产能耗；节能改造；效果氯碱工业是一个高能耗、高盐耗、高污染的行业。

创建节能型氯碱企业，推行清洁生产，节能减排，降低生产成本，已成为氯碱企业保证生存发展、提高经济效益、实现可持续发展的根本保证。

一、氯碱生产概述氯碱生产概括来说，是运用高饱和度的工业盐水炮制纯H2、Cl2和其他工业原料的过程。

氯碱生产领域中，通常采用电解方式来分解纯氯化钠，制造氢氧化钠、氯气和氢气，然后再运用这些工业原料制造其他化工材料，这一系列工业生产活动综合起来就是氯碱工业。

氯碱工业是当前工业加工制造领域中最主要的化学工业，运用氯碱制造技术生产的产品被广泛运用于各个工业生产行业，如手工加工工业、纺织业、铸造冶炼业、石化工业等。

氯碱生产使用的主要原材料有：工业NaCl、电石、C2H3Cl等；运用氯碱技术制成的产品主要有：NaClO、不同纯度不同状态的Na（OH）2、H2、Cl2、PVC材料等。

二、我国氯碱行业现状及特点我国氯碱行业发展较缓慢，基础薄弱。

企业生产规模小，厂家多，重复性建设严重，品种单一，传统产品多，高科技产品少；消耗大，成本高，缺乏市场竞争力；是耗能大户，在节能问题上和国外氯碱行业相比，还存在着一定差距。

氯碱不平衡是氯碱行业中普遍存在的一个问题，我国氯的需求量要大于碱的需求量。

大量的氯碱企业技术落后，设备陈旧、老化、役龄长，试验研究条件和实验手段落后，大多数停留在20世纪五六十年代水平。

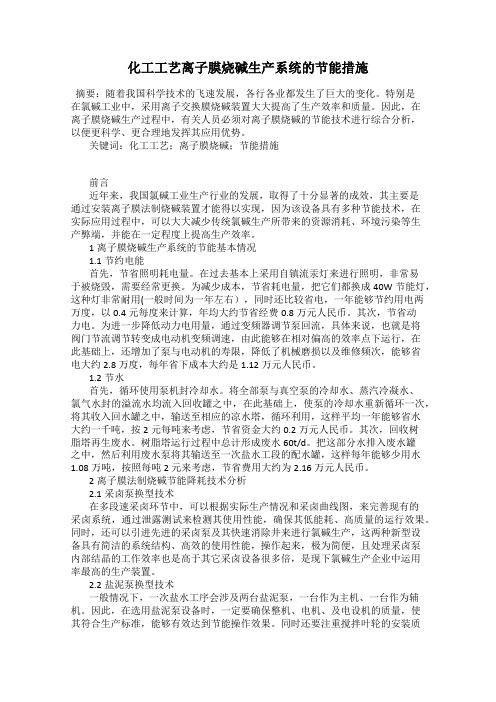

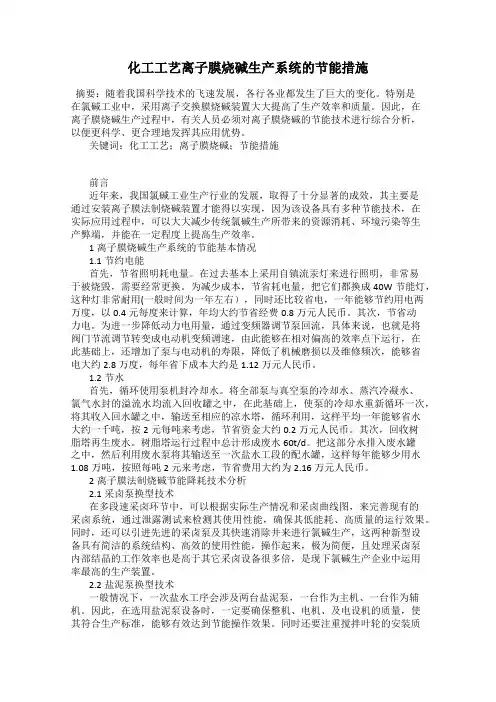

化工工艺离子膜烧碱生产系统的节能措施摘要：随着我国科学技术的飞速发展，各行各业都发生了巨大的变化。

特别是在氯碱工业中，采用离子交换膜烧碱装置大大提高了生产效率和质量。

因此，在离子膜烧碱生产过程中，有关人员必须对离子膜烧碱的节能技术进行综合分析，以便更科学、更合理地发挥其应用优势。

关键词：化工工艺；离子膜烧碱；节能措施前言近年来，我国氯碱工业生产行业的发展，取得了十分显著的成效，其主要是通过安装离子膜法制烧碱装置才能得以实现，因为该设备具有多种节能技术，在实际应用过程中，可以大大减少传统氯碱生产所带来的资源消耗、环境污染等生产弊端，并能在一定程度上提高生产效率。

1离子膜烧碱生产系统的节能基本情况1.1节约电能首先，节省照明耗电量。

在过去基本上采用自镇流汞灯来进行照明，非常易于被烧毁，需要经常更换。

为减少成本，节省耗电量，把它们都换成40W节能灯，这种灯非常耐用(一般时间为一年左右），同时还比较省电，一年能够节约用电两万度，以0.4元每度来计算，年均大约节省经费0.8万元人民币。

其次，节省动力电。

为进一步降低动力电用量，通过变频器调节泵回流，具体来说，也就是将阀门节流调节转变成电动机变频调速，由此能够在相对偏高的效率点下运行，在此基础上，还增加了泵与电动机的寿限，降低了机械磨损以及维修频次，能够省电大约2.8万度，每年省下成本大约是1.12万元人民币。

1.2节水首先，循环使用泵机封冷却水。

将全部泵与真空泵的冷却水、蒸汽冷凝水、氯气水封的溢流水均流入回收罐之中，在此基础上，使泵的冷却水重新循环一次，将其收入回水罐之中，输送至相应的凉水塔，循环利用，这样平均一年能够省水大约一千吨，按2元每吨来考虑，节省资金大约0.2万元人民币。

其次，回收树脂塔再生废水。

树脂塔运行过程中总计形成废水60t/d。

把这部分水排入废水罐之中，然后利用废水泵将其输送至一次盐水工段的配水罐，这样每年能够少用水1.08万吨，按照每吨2元来考虑，节省费用大约为2.16万元人民币。

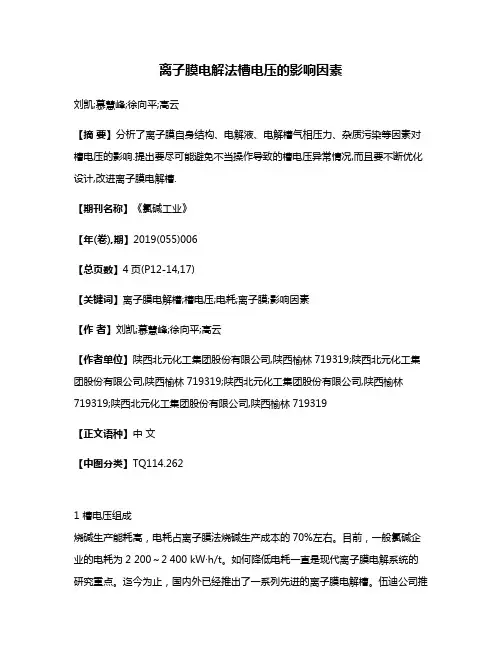

离子膜电解法槽电压的影响因素刘凯;慕慧峰;徐向平;高云【摘要】分析了离子膜自身结构、电解液、电解槽气相压力、杂质污染等因素对槽电压的影响.提出要尽可能避免不当操作导致的槽电压异常情况,而且要不断优化设计,改进离子膜电解槽.【期刊名称】《氯碱工业》【年(卷),期】2019(055)006【总页数】4页(P12-14,17)【关键词】离子膜电解槽;槽电压;电耗;离子膜;影响因素【作者】刘凯;慕慧峰;徐向平;高云【作者单位】陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319;陕西北元化工集团股份有限公司,陕西榆林719319【正文语种】中文【中图分类】TQ114.2621 槽电压组成烧碱生产能耗高，电耗占离子膜法烧碱生产成本的70%左右。

目前，一般氯碱企业的电耗为2 200～2 400 kW·h/t。

如何降低电耗一直是现代离子膜电解系统的研究重点。

迄今为止，国内外已经推出了一系列先进的离子膜电解槽。

伍迪公司推出的第6代离子膜电解槽的电耗已经降至2 035 kW·h/t以下(电流密度为6kA/m2)。

日本氯工程公司于2013年开发了采用柔性阴极的nx-BiTac电解槽，该电解槽在电流密度6 kA/m2时，电耗能够维持在2 010～2 025 kW·h/t。

蓝星(北京)化工机械有限公司(以下简称“蓝星北化机”)NBZ-2.7型膜极距离子膜电解槽可维持在5～6 kA/m2稳定运行，电耗可降至2 030 kW·h/t。

槽电压与电流效率是吨碱电耗的关键因素。

吨碱电耗的表达式见公式(1)。

只有提高离子膜电解系统的电流效率，降低槽电压，才能有效降低吨碱电耗。

(1)式中：W为直流电耗，kW·h/t；V为槽电压，V；η为电流效率，%；1.492为NaOH的电化当量，g/(A·h)。

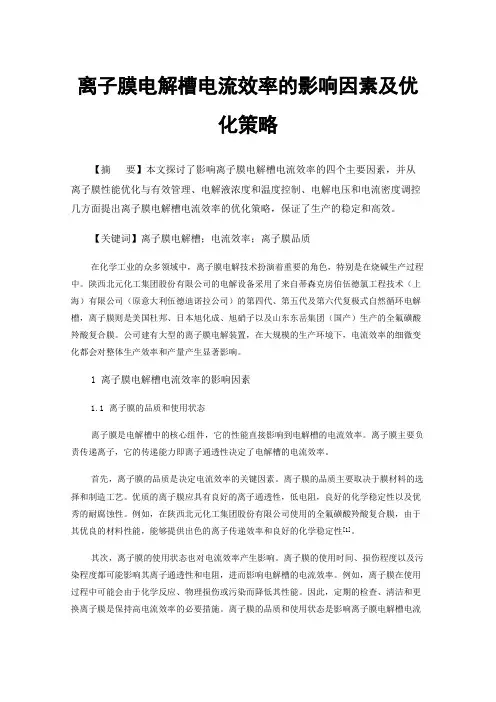

离子膜电解槽电流效率的影响因素及优化策略【摘要】本文探讨了影响离子膜电解槽电流效率的四个主要因素，并从离子膜性能优化与有效管理、电解液浓度和温度控制、电解电压和电流密度调控几方面提出离子膜电解槽电流效率的优化策略，保证了生产的稳定和高效。
