超简单的变频器检查方法

变频器日常巡检及维护

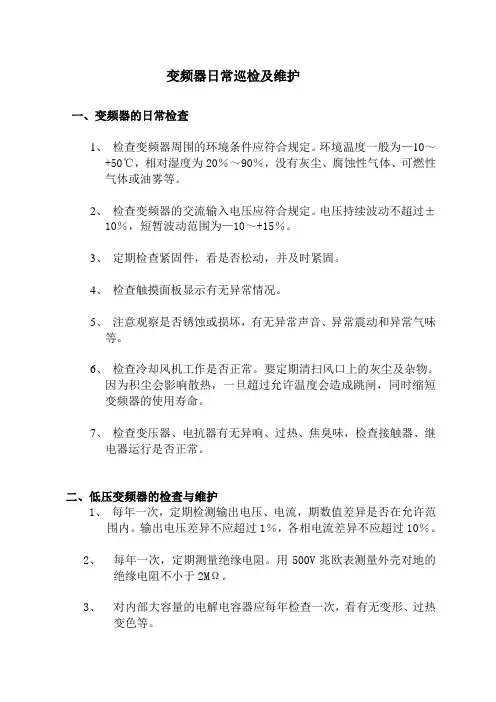

一、变频器的日常检查
1、检查变频器周围的环境条件应符合规定。

环境温度一般为—10～
+50℃，相对湿度为20％～90％，没有灰尘、腐蚀性气体、可燃性
气体或油雾等。

2、检查变频器的交流输入电压应符合规定。

电压持续波动不超过±
10％，短暂波动范围为—10～+15％。

3、定期检查紧固件，看是否松动，并及时紧固。

4、检查触摸面板显示有无异常情况。

5、注意观察是否锈蚀或损坏，有无异常声音、异常震动和异常气味
等。

6、检查冷却风机工作是否正常。

要定期清扫风口上的灰尘及杂物。

因为积尘会影响散热，一旦超过允许温度会造成跳闸，同时缩短
变频器的使用寿命。

7、检查变压器、电抗器有无异响、过热、焦臭味，检查接触器、继
电器运行是否正常。

二、低压变频器的检查与维护
1、每年一次，定期检测输出电压、电流，期数值差异是否在允许范
围内。

输出电压差异不应超过1％，各相电流差异不应超过10％。

2、每年一次，定期测量绝缘电阻。

用500V兆欧表测量外壳对地的
绝缘电阻不小于2MΩ。

3、对内部大容量的电解电容器应每年检查一次，看有无变形、过热
变色等。

4、在检查电动机绝缘电阻是必须注意，切不可在变频器与电动机相
连的情况下测量，否则会损坏变频器中的逆变器。

5、定期更换零部件。

冷却风扇应每三年更换，滤波电容器一般每五
年更换（检查确定），电解电容一般每七年更换（检查确定），其他零部件视情况而定。

二苯酚电工班。

变频器常见故障现象的检测方法1、上电跳闸或变频器主电源接线端子部分出现火花。

断开电源线，检查变频器输入端子是否短路，检查变频器中间电路直流侧端子P、N是否短路。

可能原因是整流器损坏或中间电路短路。

2、上电无显示断开电源线，检查电源是否是否有缺相或断路情况，如果电源正常则再次上电后则检查检查变频器中间电路直流侧端子P、N是否有电压，如果上述检查正常则判断变频器内部开关电源损坏。

3、开机运行无输出（电动机不启动）断开输出电机线，再次开机后观察变频器面板显示的输入频率，同时测量交流输出端子。

可能原因是变频器启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到变频器。

4、运行时“过电压”保护，变频器停止输出检查电网电压是否过高，或者是电机负载惯性太大并且加减速时间太短导致的制动问题，请参考第8条。

5、运行时“过电流”保护，变频器停止输出电机堵转或负载过大。

可以检查负载情况或适当调整变频器参数。

如无法奏效则明说逆变器部分出现老化或损坏。

6、运行时“过热”保护，变频器停止输出视各品牌型号的变频器配置不同，可能是环境温度过高超过了变频器允许限额，检查散热风机是否运转或是电动机过热导致保护关闭。

7、运行时“接地”保护，变频器停止输出参考操作手册，检查变频器及电机是否可靠接地，或者测量电机的绝缘度是否正常。

8、制动问题（过电压保护）如果电机负载确实过大并需要在短时间内停车，则需购买带有制动单元的变频器并配置相当功率的制动电阻。

如果已经配置了制动功能，则可能是制动电阻损坏或制动单元检测失效。

9、变频器内部发出腐臭般的异味切勿开机，很可能是变频器内部主滤波电容有破损漏液现象。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

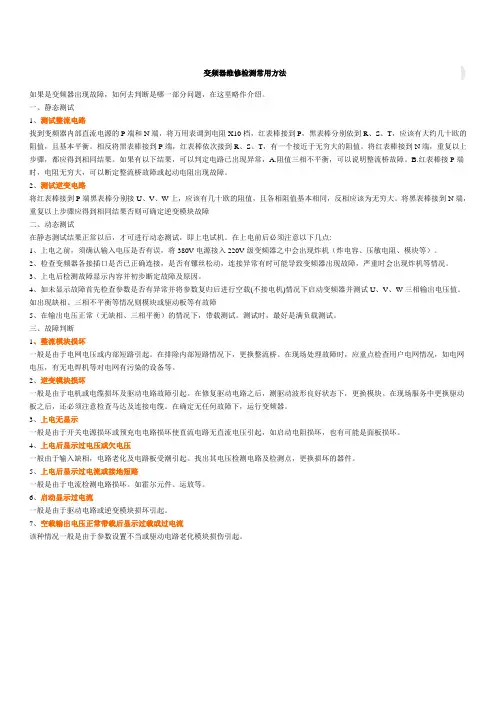

变频器维修检测常用方法如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。

一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点:1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接插口是否已正确连接，是否有镙丝松动，连接异常有时可能导致变频器出现故障，严重时会出现炸机等情况。

3、上电后检测故障显示内容并初步断定故障及原因。

4、如未显示故障首先检查参数是否有异常并将参数复归后进行空载(不接电机)情况下启动变频器并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时，最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏一般是由于电机或电缆损坏及驱动电路故障引起。

在修复驱动电路之后，测驱动波形良好状态下，更换模块。

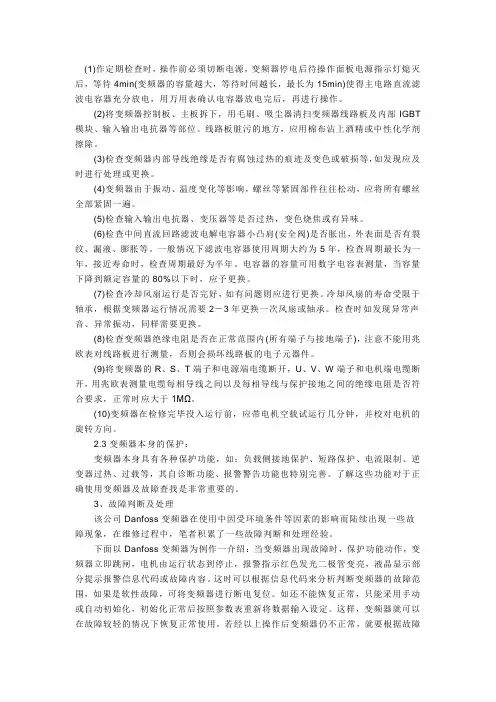

(1)作定期检查时，操作前必须切断电源，变频器停电后待操作面板电源指示灯熄灭后，等待4min(变频器的容量越大，等待时间越长，最长为15min)使得主电路直流滤波电容器充分放电，用万用表确认电容器放电完后，再进行操作。
