国外EPC电厂发变组保护典型配置
注意：目前PCS-985B，PCS-985AW只有两组信号 接点，而且都是不带保持的。其他型号的PCS-985 装置都有三组信号接点，而且有一组是保持的。 2.关于Lockout继电器配置问题 • 目前我们的PCS-985装置和PCS-974装置本身都 可以选配LOCKOUT继电器，因此目前有两种方 案，分别如下：

8
PCS替代RCS系列机组保护的型号对照表
- PCS-985AW/GW适用于大型水电机组、抽水蓄能机组 的保护，应用于不同的主接线方式：


PCS-985AW： 1台两圈主变（220kV或500kV出线）、 1台发电机、1台高厂变、1台励磁变(或励磁机) PCS-985GW：1台发电机、1台励磁变(或励磁机)

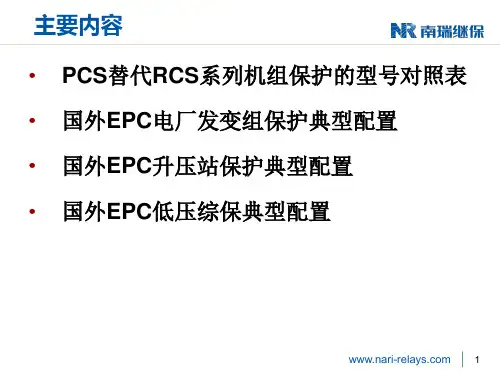

主要内容 • • • PCS替代RCS系列机组保护的型号对照表 国外EPC电厂发变组保护典型配置 国外EPC升压站保护典型配置
•
国外EPC低压综保典型配置

1
PCS替代RCS系列机组保护的型号对照表
• 发变组保护装置的对照表
RCS型号 RCS-985A（12U发变组保护 装置） RCS-985AW（12U水电机组 发变组保护装置） RCS-985B（12U发变组保护 装置） RCS-985C（12U发变组保护 装置） PCS替代型号 PCS-985B（8U+4U） PCS-985AW（8U+4U） PCS-985B（8U+4U） PCS-985B（在PCS-985B基 础上二次开发）
- PCS-985TW既适用于火电机组，也适用于水电机组。 可满足多机一变单元机组的变压器保护的应用需求，提 供主变和一台高厂变的全部电量保护，主变可为两圈或 三圈变。

RCS-985B311 3.11 装置定值清单[装置参数]定值区号: 0装置编号: FDJ001本机通讯地址: 1(A柜)；2(B柜)波特率1: 9600波特率2: 9600打印机波特率: 4800通讯规约选择: 0041自动打印: 0（退出）网络打印机: 0（本地打印机）远方定值修改: 0（本地修改）对时选择: 1(分对时)[系统参数]发变组差动保护1（投入）: 1（投入）主变差动保护1（投入）: 1（投入）主变后备保护1（投入）: 1（投入）主变接地后备保护1（投入）: 1（投入）主变过励磁保护1（投入）: 0（退出）发电机差动保护1（投入）: 1（投入）发电机匝间保护1（投入）: 1（投入）发电机后备保护1（投入）: 1（投入）发电机定子接地保护1（投入）: 1（投入）发电机转子接地保护1（投入）: 1(投入，A柜)；0（退出，B柜）发电机定子过负荷保护1（投入）: 1（投入）发电机负序过负荷保护1（投入）: 1（投入）发电机失磁保护1（投入）: 1（投入）发电机失步保护1（投入）: 1（投入）发电机电压保护1（投入）: 1（投入）发电机过励磁保护1（投入）: 1（投入）发电机功率保护1（投入）: 1（投入）发电机频率保护1（投入）: 1（投入）启停机保护1（投入）: 1（投入）误上电保护1（投入）: 1（投入）A厂变差动保护1（投入）: 1（投入）A厂变后备保护1（投入）: 1（投入）A1分支后备保护1（投入）: 1（投入）A2分支后备保护1（投入）: 1（投入）B厂变差动保护1（投入）: 0（退出）B厂变后备保护1（投入）: 0（退出）B1分支后备保护1（投入）: 0（退出）B2分支后备保护1（投入）: 0（退出）励磁差动保护1（投入）: 0（退出）励磁后备保护1（投入）: 1（投入）非电量保护1（投入）: 1（投入）电压平衡功能1（投入）: 1（投入）厂变电压输入方式: 1（相间）保护传动试验状态: 0（退出）主变容量: 370.00 MV A高压侧一次额定电压: 242.00 KV低压侧一次额定电压: 20.00 KV高压侧TV原边: 127.02 KV高压侧TV副边: 57.74 V高压侧TV零序副边: 100 V高压侧TA原边: 1500.00 A高压侧TA副边: 1 A高压侧后备TA原边: 1500.00 A高压侧后备TA副边: 1 A低压侧TA原边: 15000.00 A低压侧TA副边: 5 AA厂变侧TA原边: 15000.00 AA厂变侧TA副边: 5 AB厂变侧TA原边: 15000.00 AB厂变侧TA副边: 5 A零序TA原边: 600.00 A零序TA副边: 1 A间隙零序TA原边: 300.00 A间隙零序TA副边: 5 A主变联结方式Yd-11: 1（投入）主变联结方式YYd-11: 0（退出）发电机出口设开关: 0（退出）额定频率: 50 Hz发电机容量: 300.00 MW发电机功率因数: 0.85一次额定电压: 20.00 KV机端TV原边: 11.55 KV机端TV副边: 57.74 V机端TV零序副边: 33.33 V中性点TV原边: 11.55 KV中性点TV副边: 100.00 V发电机TA原边: 15000.00 A发电机TA副边: 5 A中性点TA原边: 15000.00 A横差TA一次原边: 0.00 A横差TA一次副边: 5 A转子电流一次额定值: 2642.00 A转子分流器二次额定值: 75.00 mV转子额定电压: 365.00 VA厂变容量: 40.00 MV A高压侧一次额定电压: 20.00 kV低压侧一次额定电压: 6.30 KV分支TV原边: 6.30 KV分支TV副边: 100 V高压侧TA原边: 1500.00 A高压侧TA副边: 5 A分支TA原边: 3000.00 A分支TA副边: 5 A分支零序TA原边: 0.00 A分支零序TA副边: 5 AA厂变联结方式Y/yy-12: 0（退出）A厂变联结方式D/dd-12: 1（投入）A厂变联结方式D/yy-11: 0（退出）A厂变联结方式Y/dd-11: 0（退出）A厂变联结方式D/yy-1: 0（退出）B厂变容量: 40.00 MV A高压侧一次额定电压: 20.00 kV低压侧一次额定电压: 6.30 KV分支TV原边: 6.30 KV分支TV副边: 100 V高压侧TA原边: 0.00 A高压侧TA副边: 5 A分支TA原边: 0.00 A分支TA副边: 5 A分支零序TA原边: 0.00 A分支零序TA副边: 5 AB厂变联结方式Y/yy-12: 0（退出）B厂变联结方式D/dd-12: 1（投入）B厂变联结方式D/yy-11: 0（退出）B厂变联结方式Y/dd-11: 0（退出）B厂变联结方式D/yy-1: 0（退出）励磁机频率: 100 Hz励磁变容量: 1.43 MV A一侧一次额定电压: 0.37 KV二侧一次额定电压: 0.00 KV一侧TA原边: 0.00 A一侧TA副边: 5 A二侧TA副边: 5 A励磁机方式: 1（投入）励磁变联结方式Y/y-12: 0（退出）励磁变联结方式D/d-12: 0（退出）励磁变联结方式D/y-11: 0（退出）励磁变联结方式Y/d-11: 0（退出）励磁变联结方式D/y-1: 0（退出）3/2母,两三圈厂变: 0（退出）3/2母,两三圈厂变,机端开关: 0（退出）双母,两三圈厂变: 1（投入）双母,两三圈厂变,机端开关: 0（退出）3/2母,两两圈厂变: 0（退出）3/2母,两两圈厂变,机端开关: 0（退出）双母,两两圈厂变: 0（退出）双母,三圈厂变: 0（退出）3/2,三圈厂变: 0（退出）管理板录波方式: 启动管理板调试方式: DSP2管理板录波长度: 4S启动显示突发报文: 否TA极性定义选择: FFFE主变高压一侧TA定义: 7:通道主变高压二侧TA定义: 0:未定义主变高压侧TA定义: 7:通道主变低压侧TA定义: 10:通道主变厂变侧TA定义: 8:通道主变B厂变侧TA定义: 9:通道发电机机端TA定义: 10:通道发电机中性点TA定义: 11:通道发电机侧后备TA定义: 10:通道逆功率保护TA定义: 10:通道励磁一侧TA定义: 0:未定义励磁二侧TA定义: 12:通道A厂变高压侧TA定义: 1:通道A1分支TA定义: 2:通道A2分支TA定义: 3:通道B厂变高压侧TA定义: 4:通道B1分支TA定义: 5:通道B2分支TA定义: 0:未定义横差零序电流TA定义: 0:未定义主变零序电流TA定义: 01:12C14主变间隙零序电流TA定义: 02:12C16A1分支零序电流TA定义: 0:未定义A2分支零序电流TA定义: 0:未定义B1分支零序电流TA定义: 0:未定义B2分支零序电流TA定义: 0:未定义发变组差动TA选择: 0015主变差动TA选择: 0015逆功率是否测量TA: 0（退出）[发变组差动保护]发变组差动启动定值: 0.50 Ie发变组差动速断定值: 4.00 Ie比率制动起始斜率: 0.15比率制动最大斜率: 0.70谐波制动系数: 0.20差动保护跳闸控制字: 065B差动速断1（投入）: 1（投入）比率差动1（投入）: 1（投入）涌流闭锁功能选择: 0(二次谐波)TA断线闭锁比率差动: 0（退出）[主变保护]主变差动启动定值: 0.50 Ie主变差动速断定值: 4.00 Ie比率制动起始斜率: 0.15比率制动最大斜率: 0.70谐波制动系数: 0.20差动保护跳闸控制字: 065B差动速断1（投入）: 1（投入）比率差动1（投入）: 1（投入）工频变化量比率差动1（投入）: 1（投入）涌流闭锁功能选择: 0(二次谐波)TA断线闭锁比率差动: 0（退出）主变负序电压定值: 20.00 V相间低电压定值: 10.00 V过流I段定值: 100.00 A过流I段时限: 10.00 S过流I段时限跳闸控制字: 0000过流II段定值: 100.00 A过流II段时限: 10.00 S过流II段时限跳闸控制字: 0000阻抗I段正向定值: 2.00 Ω阻抗I段反向定值: 2.00 Ω阻抗I段时限: 1.50 S阻抗I段跳闸控制字: 0205阻抗II段正向定值: 2.00 Ω阻抗II段反向定值: 2.00 Ω阻抗II段时限: 2.00 S阻抗II段跳闸控制字: 065B过负荷定值: 20.00 A过负荷延时: 10.00 S起动风冷定值: 0.40 A起动风冷延时: 5.00 S备用过流定值: 100.00 A备用过流延时: 10.00 S过流I段经复压闭锁1（投入）: 0（退出）过流II段经复压闭锁1（投入）: 0（退出）经低压侧复压闭锁1（投入）: 0（退出）电流记忆功能1（投入）: 0（退出）TV断线保护投退原则: 1（投入）过负荷保护1（投入）: 0（退出）启动风冷1（投入）: 1（投入）备用过流输出: 0（退出）零序电压闭锁定值: 5.00 V零序过流I段定值: 3.00 A零序过流I段第一时限: 3.00 S零序I段第一时限跳闸控制字: 0205零序过流I段第二时限: 3.50 S零序I段第二时限跳闸控制字: 065B零序过流II段定值: 1.00 A零序过流II段第一时限: 5.00 S零序II段第一时限跳闸控制字: 0205零序过流II段第二时限: 5.50 S零序II段第二时限跳闸控制字: 065B零序过压定值: 180.00 V零序过压时限: 0.50 S零序过压跳闸控制字: 065B间隙零序过流定值: 1.70 A间隙零序过流时限: 0.50 S间隙零序过流跳闸控制字: 065B低压侧零序电压报警定值: 100.00 V低压侧零序电压时限: 0.50 S零序过流I段经零序电压闭锁: 1（投入）零序过流II段经零序电压闭锁: 0（退出）零序过流I段经方向闭锁: 1（投入）零序过流II段经方向闭锁: 0（退出）低压侧零序电压报警1（投入）: 0（退出）间隙零序经外部1（投入）: 0（退出）过励磁定时限定值: 2.00过励磁定时限延时: 3000.00 S过励磁定时限跳闸控制字: 0000过励磁报警定值: 1.10过励磁报警信号延时: 10.00 S过励磁反时限上限定值: 1.50过励磁反时限上限延时: 1.00 S过励磁反时限定值I: 1.45过励磁反时限I延时: 2.00 S过励磁反时限定值II: 1.40过励磁反时限II延时: 5.00 S过励磁反时限定值III: 1.30过励磁反时限III延时: 15.00 S过励磁反时限定值IV: 1.25过励磁反时限IV延时: 30.00 S过励磁反时限定值V: 1.20过励磁反时限V延时: 100.00 S过励磁反时限定值VI: 1.15过励磁反时限VI延时: 300.00 S过励磁反时限下限定值: 1.10过励磁反时限下限延时: 1000.00 S过励磁反时限跳闸控制字: 0000[发电机保护]发电机差动启动定值: 0.20 Ie发电机差动速断定值: 4.00 Ie比率制动起始斜率: 0.10比率制动最大斜率: 0.50差动保护跳闸控制字: 065B发电机差动速断1（投入）: 1（投入）发电机比率差动1（投入）: 1（投入）发电机工频变化量差动1（投入）: 1（投入）TA断线闭锁比率差动: 0（退出）横差电流定值: 50.00 A横差电流高定值: 50.00 A横差延时（转子一点接地时）: 10.00 S纵向零序电压定值: 10.00 V纵向零序电压高定值: 20.00 V零序电压保护延时: 10.00 S跳闸控制字: 0000横差保护1（投入）: 0（退出）横差保护高定值段1（投入）: 0（退出）零序电压保护1（投入）: 0（退出）零序电压高定值段1（投入）: 0（退出）工频变化量方向保护1（投入）: 1（投入）发电机负序电压定值: 8.00 V相间低电压定值: 60.00 V过流I段定值: 4.29 A过流I段延时: 4.50 S过流I段跳闸控制字: 0205过流II段定值: 4.29 A过流II段延时: 5.00 S过流II段闸控制字: 065B阻抗I段正向定值: 0.00 Ω阻抗I段反向定值: 0.00 Ω阻抗I段时限: 10.00 S阻抗I段跳闸控制字: 0000阻抗II段正向定值: 0.00 Ω阻抗II段反向定值: 0.00 Ω阻抗II段时限: 10.00 S阻抗II段跳闸控制字: 0000机端过流定值: 100.00 A机端过流延时: 10.00 SI段经复合电压闭锁: 1（投入）II段经复合电压闭锁: 1（投入）经高压侧复合电压闭锁: 0（退出）TV断线保护投退原则: 1（投入）电流记忆功能1（投入）: 0(否)机端过流输出: 0（退出）机端低电压输出: 0（退出）零序电压定值: 5.00 V零序电压高定值: 20.00 V零序电压保护延时: 6.00 S并网前三次谐波比率定值: 1.3并网后三次谐波比率定值: 1.3三次谐波差动定值: 0.30三次谐波保护延时: 1.50 S定子接地跳闸控制字: 065B零序电压保护报警1（投入）: 0（退出）零序电压保护跳闸1（投入）: 1（投入）三次谐波比率报警1（投入）: 1（投入）三次谐波差动报警1（投入）: 0（退出）三次谐波比率跳闸1（投入）: 0（退出）零序电压高定值段跳闸1（投入）: 1（投入）一点接地灵敏段电阻定值: 20.00 kΩ一点接地电阻定值: 8.00 kΩ一点接地延时: 9.00 S两点接地二次谐波电压定值: 0.50 v两点接地延时: 0.50 S转子接地保护跳闸控制字: 065B一点接地灵敏段信号1（投入）: 1（投入）一点接地投信号: 1（投入）一点接地投跳闸: 0（退出）转子两点接地1（投入）: 1（投入）两点接地二次谐波电压1（投入）: 1（投入）定时限电流定值: 50.00 A定时限延时定值: 10.00 S定时限跳闸控制字: 0000定时限报警电流定值: 3.57 A定时限报警信号延时: 9.00 S反时限起动电流定值: 3.91 A反时限上限时间定值: 0.50 S定子绕组热容量: 40.00散热效应系数: 1.02反时限跳闸控制字: 065B定时限电流定值: 20.00 A定时限延时定值: 10.00 S定时限跳闸控制字: 0000定时限报警电流定值: 0.34 A定时限报警信号延时: 9.00 S反时限起动负序电流定值: 0.45 A长期允许负序电流: 0.34 A反时限上限时间定值: 0.50 S转子发热常数: 10.00反时限跳闸控制字: 065B失磁保护阻抗定值1: 0.00 Ω失磁保护阻抗定值2: 34.40 Ω无功反向定值: 10.00 %转子低电压定值: 80.00 V转子空载电压定值: 100.00 V转子低电压判据系数定值: 1.64母线低电压定值: 85.00 V减出力功率定值: 40.00 %失磁保护I段延时: 0.50 S失磁保护II段延时: 1.00 S失磁保护III段延时: 6.00 S失磁保护I段跳闸控制字: 0601II段跳闸控制字: 065BIII段跳闸控制字: 065BI段阻抗判据1（投入）: 1（投入）I段转子电压判据1（投入）: 1（投入）I段减出力判据1（投入）: 1（投入）II段母线电压低判据1（投入）: 1（投入）II段阻抗判据1（投入）: 1（投入）II段转子电压判据1（投入）: 1（投入）III段阻抗判据1（投入）: 1（投入）III段转子电压判据1（投入）: 0（退出）I段信号1（投入）: 1（投入）阻抗圆选择: 0(静稳圆) 无功反向判据1（投入）: 1（投入）低电压判据选择: 1(机端电压) 失步保护阻抗定值ZA: 6.00 Ω失步保护阻抗定值ZB: 3.30 Ω主变阻抗定值ZC: 2.30 Ω灵敏角定值: 80.00 °透镜内角: 120.00 °区外滑极数定值: 15.00区内滑极数定值: 2.00跳闸允许过流定值: 26.00 A失步保护跳闸控制字: 065B区外失步动作于信号: 1（投入）区外失步动作于跳闸: 0（退出）区内失步动作于信号: 0（退出）区内失步动作于跳闸: 1（投入）过电压I段定值: 110.00 V过电压I段延时: 0.50 S过电压I段跳闸控制字: 0001过电压II段定值: 120.00 V过电压II段延时: 0.50 S过电压II段跳闸控制字: 065B低电压I段定值: 10.00 V低电压I段延时: 10.00 S低电压I段跳闸控制字: 0000过励磁定时限定值: 2.00过励磁定时限延时: 3000.00 S过励磁定时限跳闸控制字: 0000过励磁报警定值: 1.10过励磁报警信号延时: 4.00 S过励磁反时限上限定值: 1.35过励磁反时限上限延时: 1.00 S过励磁反时限定值I: 1.30过励磁反时限I延时: 1.00 S过励磁反时限定值II: 1.25过励磁反时限II延时: 10.00 S过励磁反时限定值III: 1.20过励磁反时限III延时: 40.00 S过励磁反时限定值IV: 1.15过励磁反时限IV延时: 100.00 S过励磁反时限V延时: 160.00 S过励磁反时限定值VI: 1.11过励磁反时限VI延时: 250.00 S过励磁反时限下限定值: 1.10过励磁反时限下限延时: 300.00 S过励磁反时限跳闸控制字: 065B逆功率定值: 3.00 %逆功率信号延时: 2.00 S逆功率跳闸延时: 120.00 S逆功率保护跳闸控制字: 065B低功率保护定值: 30.00 %低功率保护跳闸延时: 10.00 M低功率跳闸控制字: 0000程序逆功率定值: 3.00 %程序逆功率跳闸延时: 0.50 S程序逆功率跳闸控制字: 065B低频I段频率定值: 48.50 Hz低频I段累计延时: 80.00 M低频II段频率定值: 48.50 Hz低频II段延时: 0.10 M低频III段频率定值: 47.00 Hz低频III段延时: 1.00 S低频保护跳闸控制字: 0000过频I段频率定值: 50.50 Hz过频I段延时: 0.10 M过频II段频率定值: 51.50 Hz过频II段延时: 1.00 S过频保护跳闸控制字: 0000低频I段投信号: 1（投入）低频I段投跳闸: 0（退出）低频II段投信号: 1（投入）低频II段投跳闸: 0（退出）低频III段投信号: 1（投入）低频III段投跳闸: 0（退出）过频I段投信号: 1（投入）过频I段投跳闸: 0（退出）过频II段投信号: 1（投入）过频II段投跳闸: 0（退出）频率闭锁定值: 45.00 Hz主变差流定值: 10.00 Ie发电机差流定值: 0.20 Ie跳闸控制字: 065B零序电压定值: 10.00 V跳闸控制字: 065B主变差流判据1（投入）: 0（退出）发电机差流判据1（投入）: 1（投入）零序电压判据1（投入）: 1（投入）低频闭锁1（投入）: 1（投入）误合闸频率闭锁定值: 45.00 Hz误合闸电流定值: 4.42 A误合闸延时定值: 1.00 S误合闸跳闸控制字: 065B断路器闪络负序电流定值: 0.51 A断路器闪络延时: 0.30 S断路器闪络跳闸控制字: 067B低频闭锁1（投入）: 1（投入）断路器位置接点闭锁1（投入）: 1（投入）[厂变保护]A厂变差动启动定值: 0.50 IeA厂变差动速断定值: 4.00 Ie比率制动起始斜率: 0.15比率制动最大斜率: 0.70谐波制动系数: 0.20差动保护跳闸控制字: 065B差动速断1（投入）: 1（投入）比率差动1（投入）: 1（投入）涌流闭锁原理: 0(二次谐波)TA断线闭锁比率差动: 0（退出）A厂变负序电压定值: 6.00 V相间低电压定值: 60.00 V过流I段定值: 4.90 A过流I段延时: 0.60 S过流I段跳闸控制字: 0601过流II段定值: 4.90 A过流II段延时: 1.00 S过流II段跳闸控制字: 065B过负荷电流定值: 20.00 A过负荷延时: 10.00 S起动风冷定值: 2.70 A起动风冷延时: 5.00 S过流输出定值: 100.00 A过流输出延时: 10.00 S过流I段经复压闭锁1（投入）: 1（投入）过流II段经复压闭锁1（投入）: 1（投入）电流记忆功能1（投入）: 0（退出）TV断线保护投退原则: 1（投入）过负荷1（投入）: 0（退出）起动风冷1（投入）: 1（投入）过流输出1（投入）: 0（退出）分支保护闭锁I段: 0（退出）A1分支负序电压定值: 6.00 V相间低电压定值: 60.00 V过流I段定值: 4.10 A过流I段延时: 0.30 S过流I段跳闸控制字: 0A01过流II段定值: 4.10 A过流II段延时: 1.00 S过流II段跳闸控制字: 065B零序过流I段定值: 100.00 A零序过流I段延时: 10.00 S零序过流I段跳闸控制字: 0000零序过流II段定值: 100.00 A零序过流II段延时: 10.00 S零序过流II段跳闸控制字: 0000过流I段经复压闭锁: 1（投入）过流II段经复压闭锁: 1（投入）TV断线投退原则: 1（投入）A2分支负序电压定值: 6.00 V相间低电压定值: 60.00 V过流I段定值: 4.10 A过流I段延时: 0.30 S过流I段跳闸控制字: 1201过流II段定值: 4.10 A过流II段延时: 1.00 S过流II段跳闸控制字: 065B零序过流I段定值: 100.00 A零序过流I段延时: 10.00 S零序过流I段跳闸控制字: 0000零序过流II段定值: 100.00 A零序过流II段延时: 10.00 S零序过流II段跳闸控制字: 0000过流I段经复压闭锁: 1（投入）过流II段经复压闭锁: 1（投入）TV断线投退原则: 1（投入）B厂变差动启动定值: 0.30 IeB厂变差动速断定值: 6.00 Ie比率制动起始斜率: 0.10比率制动最大斜率: 0.70谐波制动系数: 0.15差动保护跳闸控制字: 0000差动速断1（投入）: 0（退出）比率差动1（投入）: 0（退出）涌流闭锁原理: 0(波形识别) TA断线闭锁比率差动: 0（退出）B厂变负序电压定值: 4.00 V相间低电压定值: 60.00 V过流I段定值: 20.00 A过流I段延时: 1.00 S过流I段跳闸控制字: 0000过流II段定值: 17.00 A过流II段延时: 2.00 S过流II段跳闸控制字: 0000过负荷电流定值: 6.00 A过负荷延时: 8.00 S起动风冷定值: 5.50 A起动风冷延时: 9.00 S过流输出定值: 5.50 A过流输出延时: 9.00 S过流I段经复压闭锁1（投入）: 0（退出）过流II段经复压闭锁1（投入）: 0（退出）电流记忆功能1（投入）: 0（退出）TV断线保护投退原则: 0（退出）过负荷1（投入）: 0（退出）起动风冷1（投入）: 0（退出）过流输出1（投入）: 0（退出）分支保护闭锁I段: 0（退出）B1分支负序电压定值: 4.00 V相间低电压定值: 60.00 V过流I段定值: 20.00 A过流I段延时: 1.00 S过流I段跳闸控制字: 0000过流II段定值: 17.00 A过流II段延时: 2.00 S过流II段跳闸控制字: 0000零序过流I段定值: 20.00 A零序过流I段延时: 1.00 S零序过流I段跳闸控制字: 0000零序过流II段定值: 17.00 A零序过流II段延时: 2.00 S零序过流II段跳闸控制字: 0000过流I段经复压闭锁: 0（退出）过流II段经复压闭锁: 0（退出）TV断线投退原则: 0（退出）B2分支负序电压定值: 4.00 V相间低电压定值: 60.00 V过流I段定值: 20.00 A过流I段延时: 1.00 S过流I段跳闸控制字: 0000过流II段定值: 10.00 A过流II段延时: 2.00 S过流II段跳闸控制字: 0000零序过流I段定值: 10.00 A零序过流I段延时: 1.00 S零序过流I段跳闸控制字: 0000零序过流II段定值: 4.00 A零序过流II段延时: 2.00 S零序过流II段跳闸控制字: 0000过流I段经复压闭锁: 0（退出）过流II段经复压闭锁: 0（退出）TV断线投退原则: 0（退出）[励磁保护]励磁差动启动定值: 0.30 Ie励磁差动速断定值: 6.00 Ie比率制动起始斜率: 0.10比率制动最大斜率: 0.70谐波制动系数: 0.15差动保护跳闸控制字: 0000差动速断1（投入）: 0（退出）比率差动1（投入）: 0（退出）涌流闭锁原理: 0(波形识别)TA断线闭锁比率差动: 0（退出）过流I段定值: 100.00 A过流I段延时: 10.00 S过流I段跳闸控制字: 0000过流II段定值: 100.00 A过流II段延时: 10.00 S过流II段跳闸控制字: 0000定时限报警电流定值: 3.77 A定时限报警信号延时: 9.00 S反时限起动电流定值: 3.95 A反时限上限时间定值: 0.50 S励磁绕组热容量: 30.00反时限基准电流: 3.59 A反时限跳闸控制字: 065B交流输入: 1（投入）直流输入: 0（退出）[非电量保护]外部重动1延时定值: 0.00 S外部重动1跳闸控制字: 061B外部重动2延时定值: 30.00 S外部重动2跳闸控制字: 061B外部重动3延时定值: 6000.00 S外部重动3跳闸控制字: 0000外部重动4延时定值: 6000.00 S外部重动4跳闸控制字: 0000非电量监视: 1（投入）[计算定值]主变高压侧: 882.00 A主变低压侧: 10681.00 A发电机侧: 10189.00 AA厂变高压侧: 1154.80 AA厂变低压侧: 3666.00 AB厂变高压侧: 1154.80 AB厂变低压侧: 3666.00 A励磁一侧: 2231.50 A励磁二侧: 3925.00 A主变高压侧TA: 0.58 A主变低压侧TA: 3.56 A主变厂变侧TA: 3.56 A主变B厂变侧TA: 3.56 A主变高压侧后备TA: 0.58 A发变组机组侧TA: 3.56 A发变组厂变侧TA: 3.56 A发变组B厂变侧TA: 3.56 A发电机机端侧TA: 3.39 A发电机中性点侧TA: 3.39 AA厂变高压侧TA: 3.84 AA厂变分支侧TA: 6.11 AB厂变高压侧TA: 0.00 AB厂变分支侧TA: 0.00 A励磁一侧: 0.00 A励磁二侧: 6.54 A主变高压侧: 63.51 V主变高压侧零序: 330.00 V发电机机端: 57.69 V发电机机端零序: 99.96 V发电机中性点零序: 99.91 V发电机零序电压相关系数: 0.99 VB厂变分支: 57.61 V 主变高压侧: 6.14 主变低压侧: 1.00 主变厂变侧: 1.00 主变B厂变侧: 1.00 发变组高压侧: 6.14 发变组机组侧: 1.00 发变组厂变侧: 1.00 发变组B厂变侧: 1.00 发电机机端侧: 1.00 发电机中性点侧: 1.00 A厂变高压侧: 1.00 A厂变分支侧: 0.63 B厂变高压侧: 0.00 B厂变分支侧: 0.00 励磁一侧: 0.00 励磁二侧: 0.00 主变高压侧: 1.23 主变低压侧: 1.00 主变厂变侧: 1.00 主变B厂变侧: 1.00 发变组高压侧: 1.23 发变组机组侧: 1.00 发变组厂变侧: 1.00 发变组B厂变侧: 1.00 发电机机端侧: 1.00发电机中性点侧: 1.00A厂变高压侧: 1.00 A厂变分支侧: 0.63 B厂变高压侧: 0.00 B厂变分支侧: 0.00励磁一侧: 0.00 励磁二侧: 0.00 主变高压侧: 2.91 A 主变低压侧: 3.58 A主变厂变侧: 3.58 A 主变B厂变侧: 3.58 A主变高压侧后备: 2.91 A发变组厂变侧: 3.58 A发变组B厂变侧: 3.58 A 发电机机端侧: 3.41 A 发电机中性点侧: 3.41 AA厂变高压侧: 3.86 AA厂变分支侧: 6.14 A B厂变高压侧: 0.00 A B厂变分支侧: 0.00 A励磁一侧: 0.00 A 励磁二侧: 6.57 A。

3.5定子绕组单相接地保护
4 基波定子接地保护判据
• （1）灵敏段基波零序电压保护，动作于信号时,其动 作方程为:
• Un0＞U0zd • 式中Un0为发电机中性点零序电压，U0zd为零序电压定
值。 • 灵敏段动作于跳闸时，还需主变高、中压侧零序电压
闭锁，以防止区外故障时定子接地基波零序电压灵敏 段误动。 • （2）高定值段基波零序电压保护，动作方程为： • Un0＞ U0hzd • 保护动作于信号或跳闸均不需经主变高、中压侧零序 电压辅助判据闭锁。
t1 t0
区内轻微： t0:正常运行 t1:故障时
3.3 变斜率比例差动保护
t1 t0
区内较严重： t0:正常运行 t1:故障时
3.3 变斜率比例差动保护
t1
区内严重故障： t0:正常运行 t1:故障时
t0
3.4 发电机差动TA饱和问题
以往认为：
－发电机差动采用保护级TA，并且TA同型； －区外故障电流倍数小，一次电流完全相同，二次不平衡差流
3.2 工频变化量差动保护
1 重叠原理的应用
ES M Z I
N ER
ZK
UF
U
UF
ES M Il
N ER
Ul
UF
短路后状态
M I
N
U
UF
短路附加状态
正常负荷状态
U U Ul I I Il
3.2 工频变化量差动保护
• 2 灵敏的工频变化量比例差动
Id 1.25IdtIdth Id 0.6Ir Id 0.75Ir 0.3Ie
动作区域上多了两块灵敏动作区，少了一块易误动区，在区内故障时保证较高的灵
敏度，在区外故障时可以躲过暂态不平衡电流，提高了差动保护的可靠性。

∆I set
0.5 1 − 0.2 < 25% I he ⋅ 1 − e = 23.5% I he 2
（e=2.71828）
电流突降定值取 ∆I set = 20% IT 2 n = 20% × 0.605 A = 0.12 A ，时间窗 ∆t 为 0.5s。
（3） 发电机机端低电流定值整定 发电机机端低电流定值整定 发电机机端至少两相电流小于 Iϕ .set 判据。 判据描述为：
1
保定天威保变电气股份有限公司
型号 额度容量 额定电压 接线方式 短路阻抗 主变高压侧 TV 变比 主变高压侧 TA 变比
DFP-240000/500 240000KVA 550/ 3 /22KV YNd11 13.9% 550KV/100V 1250/1A
1.3 各电压等级的基准值
电压等级 U (kV) 500 22 基准电压 UB (kV) 550 22 基准电流 IB (kA) 1.05 26.24 基准功率 SB (MVA) 1000 1000
发电机二次额定电流
I f 2n =
I f 1n n fLH
=
17495 = 3.499 A 25000 5
（2） 主变额定电流计算 主变额定电流计算 主变高压侧一次额定电流
IT 1n =
Sn 720 = = 755.8 A 3UT 1n 3 × 550
主变高压侧二次额定电流
IT 2 n =
250 1
3
敏系数为 3。当发电机最小功率 PG=25%PN 时，可得：
(
∆f 4.719 × 25% >) set = = 0.354( Hz / s ) ，可取 0.35Hz ∆t 3
对于采用 f > 元件，定值可整定为 50.5Hz。
