10kV配电架空线路设计要点分析1. 引言1.1 10kV配电架空线路设计要点分析10kV配电架空线路设计是电力系统中非常重要的一环，其设计质量直接关系到电力系统的安全稳定运行。
本文将对10kV配电架空线路设计要点进行分析，从线路走向设计、线路参数设计、导线选择、绝缘子选择和金具选择等方面进行详细探讨。
通过对这些要点的深入分析，可以为工程师们在设计10kV配电架空线路时提供一些有益的参考和指导，以确保设计方案的合理性和可靠性。
在电力系统建设和改造中，10kV配电架空线路设计不仅要考虑经济性和技术性，还要考虑环境因素和安全性，只有全面考虑各方面因素，才能设计出符合实际要求的优质线路工程。
希望本文的分析能为广大电力工程师在10kV配电架空线路设计中提供一些帮助和启示。
2. 正文2.1 线路走向设计在进行10kV配电架空线路设计时，线路走向设计是一个至关重要的环节。
线路走向的设计不仅直接影响到线路的供电可靠性和运行效率，还关系到供电范围的覆盖和维护的便利性。
在进行线路走向设计时，需要考虑以下几个方面：1. 地形地貌因素：线路走向应尽量避开复杂地形和山区，避免因地形起伏导致线路过高或者过低，增加线路的故障风险。
在穿越河流、湖泊等水域时，需要考虑水域宽度、水深等因素，确保线路安全可靠。
2. 建筑物和植被因素：线路走向应尽量避开高层建筑物或者茂密植被，避免因外界物体对线路的影响导致供电故障。
考虑到城市规划和环境保护，线路走向设计还需考虑对周边环境的影响，尽量减少对周边居民生活的干扰。
3. 供电范围和负荷需求：线路走向设计应充分考虑到供电范围和负荷需求，确保线路能够有效覆盖供电范围，并考虑未来的供电扩展需求。
根据不同区域的用电负荷情况，合理确定线路走向，避免因供电负荷不均衡导致线路负荷过重或过轻。
线路走向设计是10kV配电架空线路设计中至关重要的一环，需要综合考虑地形地貌、建筑物和植被因素以及供电范围和负荷需求等方面因素，设计出符合实际需求的线路走向，确保线路供电安全可靠、运行高效。

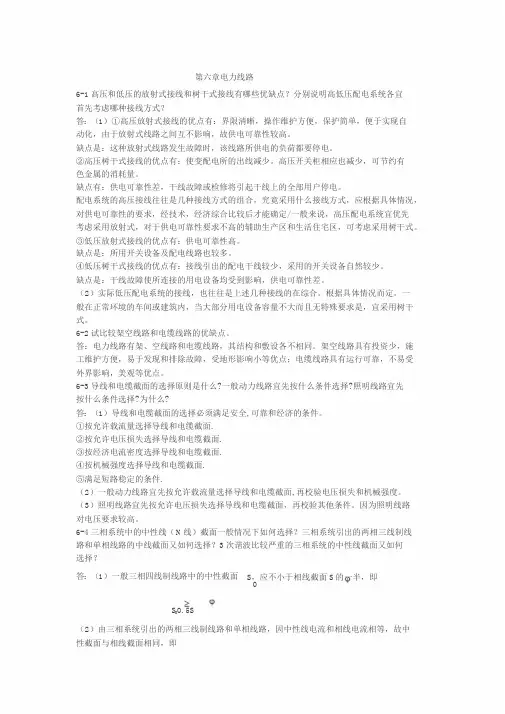

第六章电力线路6-1高压和低压的放射式接线和树干式接线有哪些优缺点？分别说明高低压配电系统各宜首先考虑哪种接线方式？答：（1）①高压放射式接线的优点有：界限清晰，操作维护方便，保护简单，便于实现自动化，由于放射式线路之间互不影响，故供电可靠性较高。
缺点是：这种放射式线路发生故障时，该线路所供电的负荷都要停电。
②高压树干式接线的优点有：使变配电所的出线减少。
高压开关柜相应也减少，可节约有色金属的消耗量。
缺点有：供电可靠性差，干线故障或检修将引起干线上的全部用户停电。
配电系统的高压接线往往是几种接线方式的组合，究竟采用什么接线方式，应根据具体情况，对供电可靠性的要求，经技术，经济综合比较后才能确定/一般来说，高压配电系统宜优先考虑采用放射式，对于供电可靠性要求不高的辅助生产区和生活住宅区，可考虑采用树干式。
③低压放射式接线的优点有：供电可靠性高。
缺点是：所用开关设备及配电线路也较多。
④低压树干式接线的优点有：接线引出的配电干线较少，采用的开关设备自然较少。
缺点是：干线故障使所连接的用电设备均受到影响，供电可靠性差。
（2）实际低压配电系统的接线，也往往是上述几种接线的在综合。
根据具体情况而定。
一般在正常环境的车间或建筑内，当大部分用电设备容量不大而且无特殊要求是，宜采用树干式。
6-2试比较架空线路和电缆线路的优缺点。
答：电力线路有架、空线路和电缆线路，其结构和敷设各不相同。
架空线路具有投资少，施工维护方便，易于发现和排除故障，受地形影响小等优点；电缆线路具有运行可靠，不易受外界影响，美观等优点。
6-3导线和电缆截面的选择原则是什么?一般动力线路宜先按什么条件选择?照明线路宜先按什么条件选择?为什么?答：（1）导线和电缆截面的选择必须满足安全,可靠和经济的条件。
①按允许载流量选择导线和电缆截面.②按允许电压损失选择导线和电缆截面.③按经济电流密度选择导线和电缆截面.④按机械强度选择导线和电缆截面.⑤满足短路稳定的条件.（2）一般动力线路宜先按允许载流量选择导线和电缆截面,再校验电压损失和机械强度。
0.4kV架空配电线路设计说明第⼆章0.4kV架空配电线路设计说明1.设计依据及⽓象条件1.1.设计依据本设计主要依据下列标准和规程进⾏设计：《66 kV及以下架空电⼒线路设计规范》GB50061－1997《架空配电线路设计技术规程》SDJ206－1987《电⼒设备过电压保护设计技术规程》SDJ7－1979《架空绝缘配电线路设计技术规程》DL/T601－1996《架空绝缘配电线路施⼯及⼯程验收规程》DL/T602－1996《农村低压电⼒技术规程》DL/T499－2001《农村电⽹节电技术规程》DL/T738－2000《平⾏集束架空绝缘电缆线路设计技术规范》（试⾏）《电⼒公司农村电⽹10kV及以下配⽹⼯程典型设计》1.2.⽓象条件本典型设计结合地区的⽓候特点，决定采⽤国⽹典设中的C类⽓象区，该⽓象区能够代表绝⼤多数地区的⽓候特点。
⽓象条件成果表对有的地区覆冰超过 10 mm或风速超过 30 m／s的特殊⽓象条件，使⽤时可根据实际情况进⾏验算。
2.导线截⾯选择及安全系数取值2.1.导线选取原则本典设根据地区的情况，选⽤的导线截⾯有：120、185 mm2两种截⾯的导线，均为铝芯导线不考虑铜芯导线。
在线路廊道狭窄、⼈⼝密集的城区、集镇、⼚矿推荐采⽤JKLGYJ系列交联架空绝缘线。
考虑到绝缘导线多适⽤于城区、集镇、⼚矿，由于地貌的限制，其档距不可能放得太⼤，本典设绝缘导线推荐最⼤设计档距50m。
导线截⾯的选择应结合地区配⽹发展规划，0.4kV配电线路导线按容许载流量选择，并校验导线的末端电压降。
JKLGYJ型绝缘导线的长期容许最⾼运⾏温度为90℃，根据相关规范，导线载流量时的环境温度，应取⼯程所在地最⾼温度⽉的平均最⾼⽓温。
为简化计算程序便于⼯程选⽤，本典设将校验导线载流量时的环境温度取40℃，以下为导线允许载流量表供⼯程上参考。
绝缘导线允许载流量表单位： A备注;上表中为环境温度40℃，JKLGYJ型导线运⾏温度90℃时的导线载流量。
