输电线路设计导线地线截面的选择

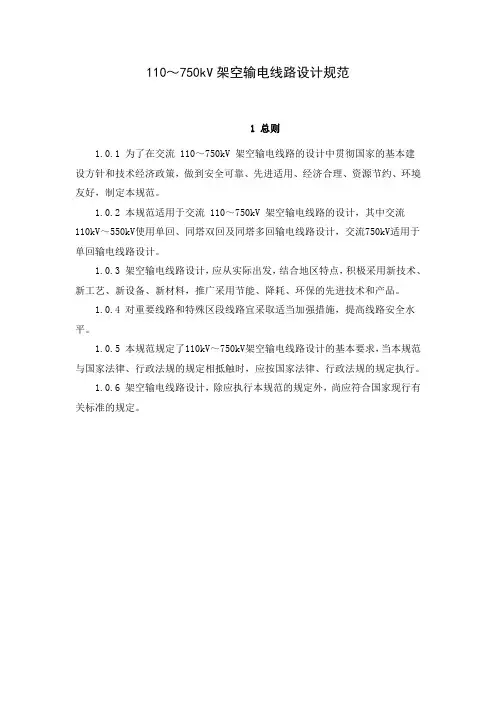

110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。

1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。

1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。

1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。

1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。

1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。

2.1.2 弱电线路 telecommunication line指各种电信号通信线路。

2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。

2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。

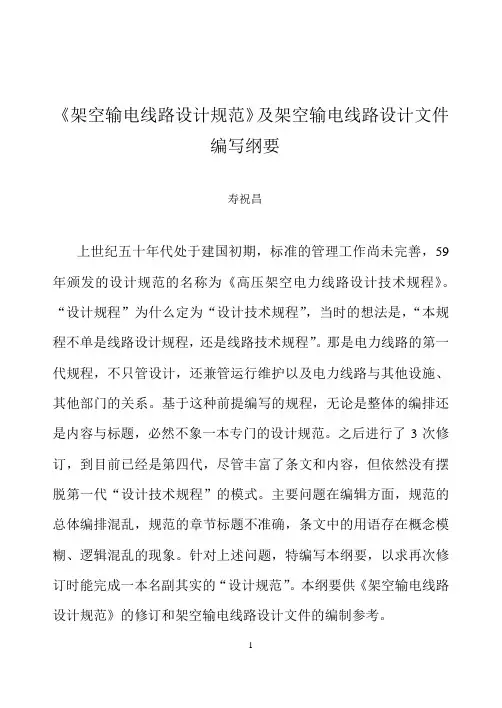

《架空输电线路设计规范》及架空输电线路设计文件编写纲要寿祝昌上世纪五十年代处于建国初期，标准的管理工作尚未完善，59年颁发的设计规范的名称为《高压架空电力线路设计技术规程》。

“设计规程”为什么定为“设计技术规程”，当时的想法是，“本规程不单是线路设计规程，还是线路技术规程”。

那是电力线路的第一代规程，不只管设计，还兼管运行维护以及电力线路与其他设施、其他部门的关系。

基于这种前提编写的规程，无论是整体的编排还是内容与标题，必然不象一本专门的设计规范。

之后进行了3次修订，到目前已经是第四代，尽管丰富了条文和内容，但依然没有摆脱第一代“设计技术规程”的模式。

主要问题在编辑方面，规范的总体编排混乱，规范的章节标题不准确，条文中的用语存在概念模糊、逻辑混乱的现象。

针对上述问题，特编写本纲要，以求再次修订时能完成一本名副其实的“设计规范”。

本纲要供《架空输电线路设计规范》的修订和架空输电线路设计文件的编制参考。

架空输电线路设计规范除应包括统一规定的前言、总则、术语和符号等内容外还应包括下列主要内容：1输电线路设计条件；2输电线路路径设计；3架空线设计*；4杆塔及其基础设计；5杆塔定位设计；6输电线路附属设施设计。

*注：寿祝昌编辑校注《110-750kV架空输电线路设计规范》中的“架线设计”均应修改为“架空线设计”。

架空输电线路设计文件的编制亦不外乎应包括上列内容。

可行性研究和初步设计不包括第5和第6项。

施工图设计，第5项“杆塔定位设计”完成的设计文件包括“线路平断面图”、“线路明细表”和“交叉跨越表”。

这三个文件（图纸）在架空输电线路设计中，是属于总图和总表，应该在施工图设计文件中予以明确。

下面逐一对各部分内容做具体说明。

1输电线路设计条件架空输电线路的设计条件包括设计气象条件、导线截面积和电力线路的电压等级。

1.1设计气象条件影响架空线设计和输电线路杆塔设计的气温、风、覆冰是输电线路设计的主要气象条件。

气温，风和覆冰的各种组合应称为“工况”。

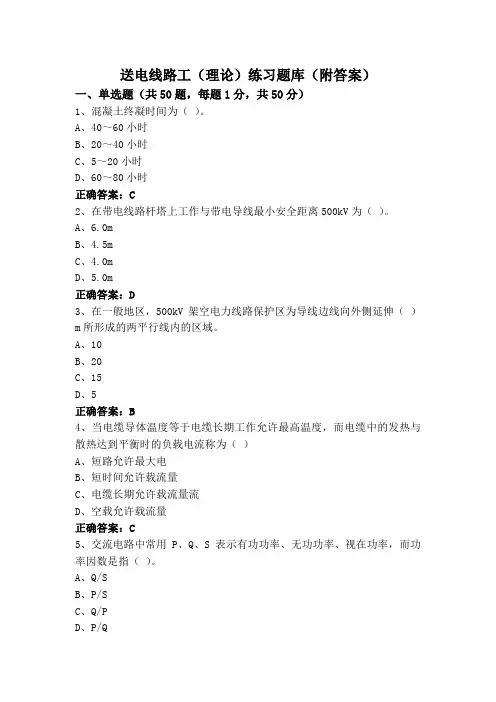

送电线路工（理论）练习题库（附答案）一、单选题（共50题，每题1分，共50分）1、混凝土终凝时间为（）。

A、40～60小时B、20～40小时C、5～20小时D、60～80小时正确答案：C2、在带电线路杆塔上工作与带电导线最小安全距离500kV为（）。

A、6.0mB、4.5mC、4.0mD、5.0m正确答案：D3、在一般地区，500kV架空电力线路保护区为导线边线向外侧延伸（）m所形成的两平行线内的区域。

A、10B、20C、15D、5正确答案：B4、当电缆导体温度等于电缆长期工作允许最高温度，而电缆中的发热与散热达到平衡时的负载电流称为（）A、短路允许最大电B、短时间允许载流量C、电缆长期允许载流量流D、空载允许载流量正确答案：C5、交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（）。

A、Q/SB、P/SC、Q/PD、P/Q正确答案：B6、绝缘手套和绝缘鞋由特种橡胶制成,以保证足够的（）。

A、绝缘性B、防水性C、导电性D、耐热性正确答案：A7、为避免电晕发生，规范要求110kV线路的导线截面积最小是（）。

A、50mm2B、95mm2C、120mm2D、70mm2正确答案：A8、若钢芯铝铰线断股损伤截面占铝股总面积的7%～25%时，处理时应采用（）。

A、缠绕B、割断重接C、补修D、换线正确答案：C9、因故间断电气工作连续（）以上者，必须重新学习本规程，并经考试合格后，方能恢复工作。

A、三个月B、一个月C、六个月D、二个月正确答案：A10、高压油断路器的油起（）作用。

A、灭弧和绝缘B、灭弧和散热C、绝缘和散热D、绝缘和防锈正确答案：A11、负载的有功功率为P，无功功率为Q，电压为U，电流为I，确定电抗X大小的关系式是（）。

A、X＝UI 2／QB、X＝Q 2／I 2C、X＝Q／ID、X＝Q／I 2正确答案：D12、整立铁塔过程中，随塔身起立角度增大所需牵引力越来越小，这是因为（）。

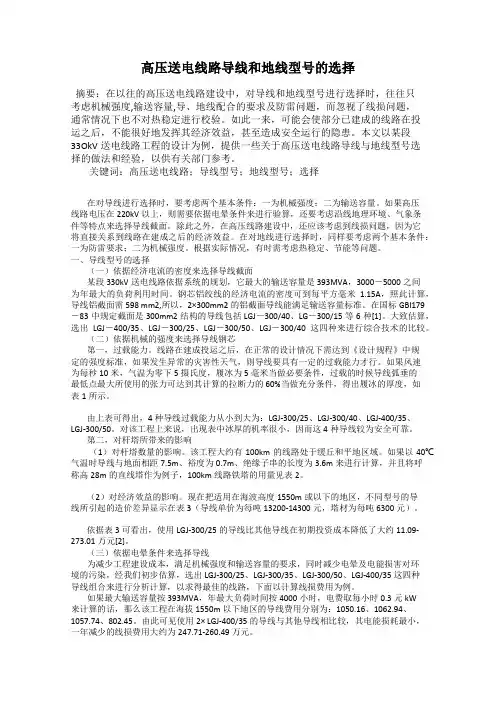

高压送电线路导线和地线型号的选择摘要：在以往的高压送电线路建设中，对导线和地线型号进行选择时，往往只考虑机械强度,输送容量,导、地线配合的要求及防雷问题，而忽视了线损问题，通常情况下也不对热稳定进行校验。

如此一来，可能会使部分已建成的线路在投运之后，不能很好地发挥其经济效益，甚至造成安全运行的隐患。

本文以某段33OkV送电线路工程的设计为例，提供一些关于高压送电线路导线与地线型号选择的做法和经验，以供有关部门参考。

关键词：高压送电线路；导线型号；地线型号；选择在对导线进行选择时，要考虑两个基本条件：一为机械强度；二为输送容量。

如果高压线路电压在220kV以上，则需要依据电晕条件来进行验算，还要考虑沿线地理环境、气象条件等特点来选择导线截面。

除此之外，在高压线路建设中，还应该考虑到线损问题，因为它将直接关系到线路在建成之后的经济效益。

在对地线进行选择时，同样要考虑两个基本条件：一为防雷要求；二为机械强度。

根据实际情况，有时需考虑热稳定、节能等问题。

一、导线型号的选择（一）依据经济电流的密度来选择导线截面某段330kV送电线路依据系统的规划，它最大的输送容量是393MVA，3000－5000之间为年最大的负荷利用时间。

钢芯铝绞线的经济电流的密度可到每平方毫米 1.15A，照此计算，导线铝截面需598 mm2,所以，2×300mm2的铝截面导线能满足输送容量标准。

在国标GBI179－83中规定截面是300mm2结构的导线包括LGJ－300/40、LG－300/15等6种[1]。

大致估算，选出LGJ－400/35、LGJ－300/25、LGJ－300/50、LGJ－300/40这四种来进行综合技术的比较。

（二）依据机械的强度来选择导线钢芯第一，过载能力。

线路在建成投运之后，在正常的设计情况下需达到《设计规程》中规定的强度标准，如果发生异常的灾害性天气，则导线要具有一定的过载能力才行。

如果风速为每秒10米，气温为零下5摄氏度，履冰为5毫米当做必要条件，过载的时候导线弧垂的最低点最大所使用的张力可达到其计算的拉断力的60%当做充分条件，得出履冰的厚度，如表1所示。

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例 安岳供电公司 李荣久第一章 电力线路的导线和设计气象条件第一节 导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。

输电线路设计—基础设计首先，基础设计需要确定输电线路的走向和位置。

根据输电线路的起点、终点和所经过的地理条件，确定线路的走向和位置。

在确定线路走向的过程中，需要考虑地理条件、地形地貌、不同地形的地震烈度和其他自然灾害等因素，以确保线路的安全可靠性。

其次，基础设计需要确定线路的线路参数。

线路参数包括输电线路的电压等级、线路长度、线路容量、电流、频率等。

根据所输送的电量和供电区域的需求，确定线路的电压等级和容量。

同时，考虑线路的长度和电流，确定输电线路的导线截面积和规格，以保证线路的输电能力和电流负荷能力。

第三，基础设计需要确定杆塔参数。

杆塔参数包括线路的杆塔类型、杆塔高度、杆塔间距、杆塔标高等。

根据线路的特点和地形地貌，确定适合的杆塔类型，并计算所需的杆塔高度、间距和标高。

杆塔的设计需要考虑线路的电气距离和机械强度，以满足线路的安全性和可靠性要求。

此外，基础设计还需要确定导线参数。

导线参数包括导线的型号、材料、悬挂方式、导线间距等。

导线的选择需要考虑导线的电气性能、导线的电流载荷能力和机械强度等因素。

同时，导线与杆塔的悬挂方式和导线之间的间距也需要考虑，以确保线路的安全运行。

最后，基础设计还需要确定渡江方式和地线设计。

如果线路需要渡江，需要确定渡江方式，包括桥梁、管道或电缆通道等方式。

渡江方式的选择需要考虑渡江区域的水流情况、地貌地势和施工条件等因素。

同时，地线设计也是基础设计的一部分，地线的选择和布设需要考虑接地方式和接地电阻，以确保线路的接地性能和安全可靠性。

总之，输电线路设计的基础设计是确定线路的线路参数、杆塔参数、导线参数、渡江方式和地线设计等的过程。

通过基础设计，可以确保输电线路的安全可靠性，满足线路的输电要求。

输电线路设计中线路路径的选择思考摘要：电力系统的发展，可以促进社会各方面的发展，随着现代社会对用电的依赖性的增加，配电线路的容量也越来越大，因此配电线路的稳定运行关系到社会的和谐发展和供电安全。

为更好应对城市用电负担，改善供电条件，需要应用输电线路。

针对输电线路设计的研究仍在不断发展，只有增大对输电线路的研究力度，才能更好地促进我国电力行业的发展。

基于此，本文主要分析了输电线路设计中线路路径的选择。

关键词：输电线路；路径；设计引言电力资源是城市发展、社会生产中不可或缺的资源类型，而变电站、输电线路等重要电力系统和电力设施是影响电力资源使用的重要因素。

输配电线路的设计进行优化、充分保证电力工程施工中各项工作的完成质量等，都是在开展电力建设时需要进行关注的问题。

通过对线路路径的设计及严格按照施工要求开展工程建设，则是保障电力建设效果的关键。

1输电线路的组成1.1导线输电线路中导线主要起传导电流的作用。

在输电线路的设计中，需要选择截面适宜的导线，以保障电流的通流密度；输电线路位于高空，为了减小电晕放电或者电磁干扰问题，对导线曲率半径有一定要求，一般来说，导体的曲率半径越大越好；根据输电线路的架构特点，其导线中输送的电流较大，需要采用分裂导线。

1.2架空地线输电线路设计过程中，架空地线发挥着重要作用。

架空地线也被称为避雷线，主要作用是保护导线，防止闪电攻击，可以与接地装置组合形成防雷装置[1]。

1.3接地装置输电线路中的接地装置通过接电设备、杆塔、避雷针等与地面电线和大地连接。

其主要功能是向大地传播电流，从而确保运输线路的安全和稳定运作。

2配电线路路径优化设计中存在的难点问题输电线路路径优选不但会对电网的整体规划造成影响，还关系着电力系统能否持续协调稳定运行。

输电线路承担着运输电能的任务，是电网的一个关键构成。

当前传统电力企业配电线路的更新比较滞后，原有的配电线路和经过改造的配电线路比较混乱，造成在路径设计中出现比较大的问题，此外由于对路径不熟悉，很多配电线路路径出现距离过长情况，造成电能损耗，配电线路路径总体结构不合理，这就给电力企业的管理和运行造成一些障碍。

送电线路工（技能）习题库+答案一、单选题（共40题，每题1分，共40分）1、基尔霍夫电压定律是指（）。

A、沿任一闭合回路各电动势之和小于各电阻压降之和B、沿任一闭合回路各电动势之和大于各电阻压降之和C、沿任一闭合回路各电动势之和等于各电阻压降之和D、沿任一闭合回路各电阻压降之和为零正确答案：C2、《运行规程》中规定，在最大计算弧垂下，220kV架空线路导线与建筑物之间的最小垂直距离是A、6米B、8米C、9米D、7米正确答案：A3、无论三相负载是“Y”或“△”连接，也无论对称与否，总功率为：（）。

A、P＝PU+PV+PWB、P＝UicosφC、P＝3UIcosφD、P＝3UIsinφ正确答案：A4、《运行规程》中规定，在最大计算风偏下，220kV架空线路导线与树木之间的安全距离是A、4米B、7米C、6米D、5米正确答案：A5、紧线、撤线前，应检查拉线、（）及杆塔。

A、桩锚B、基础C、横担D、金具正确答案：A6、电力系统中的输电、变电、（）三个部分称为电力网。

A、配电B、用电C、发电D、售电正确答案：A7、《运行规程》中规定，在无风情况下，110kV架空线路边导线与建筑物之间的最小水平距离是A、4米B、5米C、3米D、2米正确答案：D8、耐张串的串数是根据（）来确定的。

A、导线综合荷载B、导线最大风力C、导线最大使用张力D、导线断线张力正确答案：C9、严重缺陷的处理要求是（）。

A、一般应在24小时内消除B、应列入年、季检修计划中消除C、必须尽快消除或采取必要的安全技术措施进行临时处理D、应在短期内消除，消除前应加强监视正确答案：D10、《运行规程》中规定，在最大计算弧垂下，500kV架空线路导线与树木之间的安全距离是A、8米B、5米C、6米D、7米正确答案：D11、《运行规程》中规定，220kV输电线路与电气化铁路承力索或接触线交叉跨越的最小垂直距离是。

A、6米B、4米C、5米D、3米正确答案：B12、在220kV邻近或交叉其他电力线工作的安全距离A、2米B、3米C、4米D、5米正确答案：C13、瓷绝缘子的泄漏距离系指钢帽和钢脚之间沿绝缘子瓷（）的最近距离。

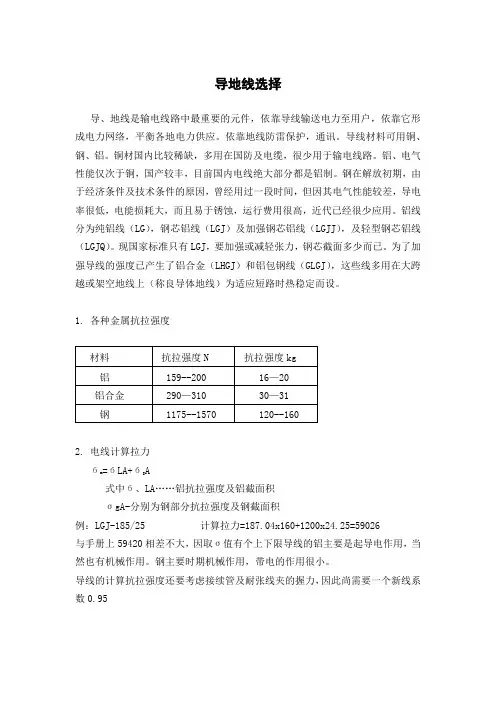

导地线选择导、地线是输电线路中最重要的元件，依靠导线输送电力至用户，依靠它形成电力网络，平衡各地电力供应。

依靠地线防雷保护，通讯。

导线材料可用铜、钢、铝。

铜材国内比较稀缺，多用在国防及电缆，很少用于输电线路。

铝、电气性能仅次于铜，国产较丰，目前国内电线绝大部分都是铝制。

钢在解放初期，由于经济条件及技术条件的原因，曾经用过一段时间，但因其电气性能较差，导电率很低，电能损耗大，而且易于锈蚀，运行费用很高，近代已经很少应用。

铝线分为纯铝线（LG），钢芯铝线（LGJ）及加强钢芯铝线（LGJJ），及轻型钢芯铝线（LGJQ）。

现国家标准只有LGJ，要加强或减轻张力，钢芯截面多少而已。

为了加强导线的强度已产生了铝合金（LHGJ）和铝包钢线（GLGJ），这些线多用在大跨越或架空地线上（称良导体地线）为适应短路时热稳定而设。

1.各种金属抗拉强度2.电线计算拉力бm =бLA+бgA式中б、LA……铝抗拉强度及铝截面积σgA-分别为钢部分抗拉强度及钢截面积例：LGJ-185/25 计算拉力=187.04x160+1200x24.25=59026与手册上59420相差不大，因取σ值有个上下限导线的铝主要是起导电作用，当然也有机械作用。

钢主要时期机械作用，带电的作用很小。

导线的计算抗拉强度还要考虑接续管及耐张线夹的握力，因此尚需要一个新线系数0.953.导线截面选择：导线选择原则应考虑导电能力好及抗张能力强的材料之外。

一般都按一下几方面考虑。

1）.上级建设部门方面的要求2）.满足电晕要求.60kv及一下线路.电晕现象可能性很小一般不考虑。

110kv 线路及以上需考虑。

不验算电晕导线最小直径3）.经济电流密度a.先求出最大输送电流Im 式中P···输送容量千瓦Im=P/√3ucosθ u···额定电压kvCosθ···负荷因素一般取0.85-0.9b. S=Im/J 式中S——导线截面mm2，J——经济电流密度。

输电线路设计规范输电线路设计规范是指为了保证输电线路的安全、可靠、经济运行，对输电线路设计所需要遵循的一系列规定和标准。

以下是一份关于输电线路设计规范的建议，供参考。

1. 设计准则- 符合国家电网公司的有关规定和标准要求。

- 尽可能减少线路的地表占用面积和对环境的影响。

- 考虑未来负荷增长和系统发展的潜在需要，确保应有的冗余容量。

- 考虑线路投资和运行成本，力争在设计中寻求经济的平衡。

2. 线路布置- 选取合适的输电线路的走向、类型和架设方式。

- 考虑地形、土壤条件、土质、气候等因素，确保线路的稳定性。

- 避免敏感地区和可能受到自然灾害影响的地区。

3. 导线选择- 根据负荷电流和输电距离确定导线的截面积和类型。

- 导线的选择应考虑线路的负荷率、线路损耗、过短路能力和环境适应性等因素。

4. 杆塔设计- 杆塔的选择和布置应满足线路电气参数、线路形象、地形条件、地震和风荷载等要求。

- 确保杆塔的稳定性和可靠性，避免因杆塔倒塌而造成的事故。

5. 地线设计- 地线的布置和设计要符合相关的规范和标准要求。

- 地线的选取和铺设应考虑地质条件、距离以及缺陷电流等因素。

6. 绝缘和接地设计- 确保输电线路的绝缘和接地设计符合相关的规范和标准要求。

- 绝缘子的选用应满足电气参数、环境适应性、杆塔结构和造价等因素。

7. 加固设计- 考虑线路所处地区的风荷载、冰荷载和地震荷载等因素，确保线路的稳定性。

- 对于需要加固的杆塔和线路段，进行必要的加固措施。

8. 防雷和灭弧设计- 根据线路所在地的闪电活动情况，选取合适的防雷和灭弧措施。

- 防雷和灭弧设施的设计应满足相关的规范和标准要求。

9. 环境保护和安全设计- 设计中应考虑对环境的保护，尽可能减少线路对自然景观的破坏。

- 确保输电线路的安全，并采取必要的措施防止触电、火灾等事故发生。

10. 文件和报告- 设计人员应将相关的设计文件和报告按照相关规定进行编写和归档。

以上是关于输电线路设计规范的一些建议，这些规范对于确保输电线路的安全、可靠和经济运行起到至关重要的作用。

输电线路常用架空导、地线型号表示及含义架空输电线路的导线是用来传导电流、输送电能的元件。

架空线路常用的导线有铝绞线、铝合金绞线、铝合金绞线、钢芯铝绞线、铝包钢芯铝绞线等。

地线一般直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

常用的架空地线有镀锌钢绞线、铝包钢绞线及光纤复合架空地线等，下面就各种架空导、地线型号及含义进行简单介绍。

1 铝绞线主要执行过的标准有GB 1179-74、GB 1179-83、GB 1179-1999与GB 1179-2008。

GB 1179-74、GB 1179-83标准中的表示方法：代号（JL）-铝绞线标称截面标准编号如：JL-400 GB 1179-74GB 1179-1999、GB 1179-2008标准中的表示方法：代号（JL）-铝绞线标称截面-铝绞线结构铝线根数标准编号如：JL-400-37 GB/T 1179-2008型号中表示的意义：JL--铝绞线(公众号：输配电线路 ID:shudianxianlu)J--同心绞合，下面相同的不再重复介绍L--铝（LY9型硬铝线，单线金属的电阻率为28.264nΩ·m，对应于61%IACS），下面相同的不再重复介绍上面两种表示方法中的400表示标称截面为400mm2，37表示铝绞线中铝线单线根数37根。

2 铝合金绞线主要执行过的标准有 GB 9329-88、GB 1179-1999与GB 1179-2008。

GB 9329-88标准中的表示方法：代号-铝合金绞线标称截面标准编号如：LH A J-400 GB 9329-88型号中表示的意义：LH A J--热处理铝镁硅合金绞线LH B J--热处理铝镁硅稀土合金绞线型号中400表示铝合金绞线标称截面为400mm2。

GB 1179-1999与GB 1179-2008标准中的表示方法：代号-铝合金绞线标称截面-铝合金绞线结构中铝合金线根数标准编号如：JLHA2-300-19 GB 1179-2008型号中表示的意义：JLHA1--热处理铝镁硅合金绞线JLHA2--热处理铝镁硅稀土合金绞线(公众号：输配电线路ID:shudianxianlu)LHA1--高强度铝合金线（单线金属的电阻率为32.840nΩ·m，对应于52.5%IACS）LHA2--高强度铝合金线（单线金属的电阻率为32.530nΩ·m，对应于53%IACS）型号中400表示铝合金绞线标称截面为400mm2，19表示铝合金绞线中铝合金线单线根数19根。

导线及电缆截面选择在电气工程中，导线及电缆的截面选择是非常重要的一项任务。

适宜的导线及电缆截面可以确保电流传输的平安和可靠，同时还可以减少能量损耗和本钱开支。

本文将介绍导线及电缆截面选择的相关知识和方法。

1. 电流载荷导线及电缆截面选择的首要考虑因素是电流载荷。

根据电路的要求，我们需要确定导线或电缆可以承受的最大电流。

一般来说，电流载荷可以通过计算得到，但也可以通过实际测试来确定。

在确定电流载荷后，我们可以根据一定的平安系数选择适宜的导线或电缆截面。

2. 电压降电压降是指电流在导线或电缆中流动时，电压沿着导线或电缆长度方向的降低量。

电压降与导线或电缆的电阻有关，电阻越大，电压降越大。

在导线及电缆截面选择时，我们需要考虑电压降是否满足电路要求。

通常情况下，电压降应该控制在一定的范围内，以确保电路正常工作，同时防止能量损耗。

3. 导线或电缆材料导线或电缆的材料也是选择截面的重要考虑因素之一。

常见的导线或电缆材料包括铜和铝。

铜具有良好的导电性能和机械强度，但价格较高。

铝的导电性能略低于铜，但价格较低。

在选择导线或电缆截面时，我们需要根据不同的要求和预算，选择适宜的导线或电缆材料。

4. 环境条件不同的环境条件对导线及电缆截面选择也有一定影响。

例如，高温环境下，导线或电缆的温度可能会升高，因此需要选择能够承受高温的导线或电缆截面。

同样，潮湿环境下，我们需要选择能够耐潮湿的导线或电缆。

因此，在选择导线或电缆截面时，我们需要充分考虑环境条件，以确保其可靠性和平安性。

5. 系统的经济性在导线及电缆截面选择时，还需要考虑整个系统的经济性。

换句话说，我们需要找到既能满足电流载荷和电压降要求，又能有效降低本钱的截面选择。

在此过程中，我们可以通过比拟不同截面的价格和性能来做出决策。

6. 截面选择方法导线及电缆截面选择的方法主要有经验法和计算法。

经验法是根据以往的经验和类似案例来选择导线或电缆截面。

这种方法简单直观，但可能不是最优的选择。

输电线路设计规范输电线路设计规范是保障输电线路安全和可靠性的重要文件，它规定了输电线路设计的技术要求、施工规范以及验收标准等内容。

本文将就输电线路设计规范进行详细介绍。

输电线路设计规范的技术要求包括以下几个方面：1. 线路参数：规定了输电线路的额定电压、运行电压范围、频率以及短路容量等参数。

线路参数的确定需考虑供电负荷的大小、可靠性要求以及线路长度等因素。

2. 线路布置：输电线路的布置应尽量减少工程量，提高线路的可靠性和经济性。

线路的布置应符合施工条件，避免与其他设施发生冲突，保障线路的安全性。

3. 材料选用：输电线路设计规范对线路上所使用的主要材料的选用有明确的要求。

主要包括导线、绝缘子、杆塔、地线、绝缘挂弦等。

要求选用耐腐蚀、耐风压、耐电磁压力等性能较好的材料。

4. 线路参数计算：设计规范明确了对于线路的电压降和短路电流的计算方法和计算公式。

计算结果可用于线路的电缆截面的选择。

5. 导线选择：导线是输电线路的核心部分，其选用需满足一定的技术要求。

设计规范规定了导线的截面选择、材料强度要求、高温性能等指标。

6. 绝缘设计：输电线路设计规范规定了绝缘子的选用、串联使用、污闪距离、绝缘子锁定角度等要求。

确保绝缘子在运行过程中不会出现击穿等故障。

7. 杆塔设计：输电线路杆塔的设计需满足一定的结构强度要求，以支撑导线和绝缘子的重量。

设计规范规定了杆塔的高度、材料、防腐蚀等要求。

8. 天气条件：设计规范考虑了不同区域的天气条件对输电线路的影响。

在设计过程中，需对地区的最高温度、最低温度、风压等进行考虑，确保输电线路的安全运行。

以上是输电线路设计规范的一些技术要求，遵守这些规范能够确保输电线路的安全、可靠运行。

设计规范的制定和遵守对于保障电力供应的稳定性和可靠性具有重要的意义。

因此，在输电线路的设计、施工和运行过程中，必须严格按照规范进行操作。

浅析高压输电线路中地线的选型与合理配置但小龙摘㊀要:文章简要分析影响地线安全的主要因素ꎬ并探究高压输电线路中地线安全和节能的合理配置ꎮ关键词:高压输电线路ꎻ地线ꎻ机械特性ꎻ荷载一㊁地线的选型原则地线(含ＯＰＧＷ光缆)应满足电气和机械使用条件ꎬ可选用钢绞线或复合型绞线ꎬ电气使用条件主要取决于地线材料的允许温度和与之匹配的导线型号ꎬ机械使用条件主要取决于地线(含ＯＰＧＷ光缆)安全系数的取值和对外界荷载的承受能力ꎮ(一)地线材料的允许温度工程使用或运行需验算极端条件下ꎬ根据系统要求的时间和短路电流ꎬ地线的短路热稳定满足下表要求:表１㊀地线材料与允许温度对照表地线材料钢芯铝绞线铝包钢绞线镀锌钢绞线允许温度(ħ)２００３００４００㊀㊀ＯＰＧＷ光缆允许温度采用产品的试验保证值且不得低于２００(ħ)ꎬ同时应满足耐雷击性能的要求ꎮ(二)地线与导线型号匹配根据现行规范和运行经验ꎬ当地线为镀锌钢绞线时ꎬ地线与导线的匹配见下表ꎮ表２㊀地线与导线的匹配表导线型号ＬＧＪ－１８５/３０及以下ＬＧＪ－１８５/４５~ＬＧＪ－４００/３５ＬＧＪ－４００/５０及以上镀锌钢绞线最小的标称截面(ｍｍ２)无冰区３５５０８０覆冰区５０８０１００㊀㊀(三)地线的安全系数依据现行规范和输电线路设计手册ꎬ地线安全系数取值的原则如下:地线的弧垂最低点安全系数不应小于２.５ꎬ悬挂点的设计安全系数不小于２.２５ꎻ地线的安全系数不小于导线的安全系数ꎮ多数工程实例证明ꎬ导线安全系数取２.５的情况下ꎬ地线安全系数以镀锌钢绞线为例ꎬ安全系数取３.０~４.０为宜ꎮ两地线不同规格的情况下ꎬ在满足电气距离的前提下ꎬ减少两不同地线产生的张力差和扭矩ꎬ且两地线应有匹配的弧垂曲线ꎮ(四)地线对外界荷载的承受能力输电线路的外界荷载主要受风荷载和垂直荷载的影响ꎬ风荷载取决于临近两杆塔间的水平距离ꎬ风速的大小和地线的截面ꎬ垂直荷载取决于地线的重量和覆冰重量ꎮ风速大小和覆冰厚度是工程外界环境ꎬ不随工程本身一些参数而改变ꎬ但是风荷载和覆冰厚度与截面有一定的关系ꎬ根据规范和设计手册可知:风荷载Ｗｘ＝α ＷＯ μｚ μｓｃ βＣ ｄ Ｌｐ Ｂ ｓｉｎθ公式(１)其中ｄ为直径ꎬＢ为覆冰增加系数ꎮ从公式(１)可见风荷载与地线直径(截面)成正比关系ꎬ所以地线的风荷载与地线的直径(截面)有直接且非常明显的影响ꎮ输电线路运行经验表明ꎬ在输电线路运行故障中ꎬ外界自然因素引起的故障占９０％ꎬ而风速过大引起断线事故基本没有ꎬ所以常见的地线机械特性足以抵抗自然风速ꎮ二㊁地线的主要参数在线路建设和运行中ꎬ地线的主要参数有截面积ꎬ综合拉断力ꎮ地线截面积包含钢截面积ꎬ铝截面积ꎬ综合截面积ꎮ对于钢(铝合金)绞线来说ꎬ综合截面即为钢(铝合金)截面ꎬ根据资料或手册查询即可ꎬ无需换算ꎮ对于钢芯铝(铝合金)绞线来说ꎬ综合截面包括钢芯截面和铝(铝合金)截面ꎬ在计算应力时容易遗漏ꎬ导致计算结果错误ꎮ综合拉断力中对于钢芯类的地线主要取决于钢芯截面ꎬ对于钢绞线或铝合金绞线主要取决于股数量ꎬ单根特性钢丝(铝合金)直径及每股钢丝(铝合金)数ꎬ所以在地线(含ＯＰＧＷ)型号的选择时要合理选择单根钢丝直径及每股钢丝数ꎬ这样才能计算准确的机械性能ꎮ三㊁合理配置的建议当地线(含ＯＰＧＷ)的机械参数确定好ꎬ接下的工作是考虑电气特性ꎬ主要是考虑最大短路电流热稳定的极大温度ꎬ结合上述内容和实际工程应用ꎬ镀锌钢绞线采用较多ꎬ铝包钢次之ꎬ钢芯铝绞线采用较少ꎮ四㊁总结地线(含ＯＰＧＷ)在输电线路中的功能主要是防雷ꎬ虽然不传输电能ꎬ但是对整条输电线路甚至整个电网安全ꎬ不管是机械特性的安全还是电气性能的稳定都非常重要ꎮ在工程应用中ꎬ除了满足现行规范要求外ꎬ尽可能选择运行良好的地线型号ꎬ同时结合工程特点ꎬ合理配置地线对输电线路及电网的安全运行有着重大意义ꎮ参考文献:[１]卢新星.高压输电线路地线取能方法研究[Ｄ].长沙理工大学ꎬ２０１８.[２]曲昀卿.高压输电线路中大电流测量装置的设计[Ｊ].煤炭技术ꎬ２０１３ꎬ３２(８):７７－７９.[３]张忠豪ꎬ刘伟亮.１１０ｋＶ大松线地线断落原因分析及对策[Ｊ].科技视界ꎬ２０１７(９).[４]胡浪.输电线路检修现状及存在问题分析[Ｊ].机电信息ꎬ２０１１(１８).[５]施纪栋ꎬ彭发东ꎬ喇元ꎬ程文锋ꎬ胡贤德ꎬ周浩.耦合地线在配电线路中的防雷研究[Ｊ].华东电力ꎬ２０１３(１２). [６]杨光虎.浅析综合贯通地线存在的问题及解决措施[Ｊ].铁道通信信号ꎬ２０１１(１０).[７]崔正军ꎬ于文明ꎬ毕学东.浅谈通信地线的设计与安装[Ｊ].通信电源技术ꎬ２００９(Ｓ１).作者简介:但小龙ꎬ江西康威电气技术有限公司ꎮ６７１。

接地线截面标准
摘要：
一、接地线截面标准的概述
二、接地线的功能与重要性
三、接地线截面选择的依据
四、我国接地线截面标准的现状
五、提高接地线截面标准的建议
正文：
接地线截面标准是电气工程中的一个重要标准，它的选择直接关系到接地系统的安全性能。

接地线主要起到保护作用，当电气设备发生漏电时，接地线可以将电流迅速引入地面，以保证人身安全和设备的正常运行。

接地线的截面选择主要依据是电流的容量和传输距离。

一般来说，电流越大，所需的截面面积就越大；传输距离越长，所需的截面面积也越大。

此外，还需要考虑接地线的敷设方式、环境温度等因素。

我国现行的接地线截面标准主要有GB/T 50233-2014《电气装置用接地线》和GB 50057-2010《建筑电气设计规范》等。

这些标准对于接地线的截面面积、材质、敷设方式等都有详细的规定。

然而，随着电气设备的不断更新换代，接地线的截面标准也需要不断进行修订和完善。

一方面，对于新型的、大电流的电气设备，需要制定新的接地线截面标准；另一方面，对于现有的接地线，也需要根据实际运行情况进行评估和调整。

因此，建议在未来的工作中，应加强对电气设备的监测和管理，及时发现并解决接地线截面不足的问题，提高接地线的截面标准，以保证电气系统的安全运行。

接地干线最小截面
接地干线的最小截面通常受到国家或地区电气规范的规定。

根据您提供的信息，以下是一些关于接地干线截面的基本要求：
1.接地干线应使用绝缘铜芯导线，且其最小截面积不得小于
16mm²。

2.在某些情况下（如满足短路电流热容量的要求），接地线（包
括接地干线）的最小截面积可能需要不小于25mm²，以确保在
发生短路时能够安全地承载预期的短路电流而不会过热损坏。

3.当接地支线或接地干线的安全载流量不能满足规定时，接地支
线需按照相应电源相线截面的1/3选用；接地干线则需按电源相线截面的1/2来选取。

实际工程设计中选择接地干线的截面还需要综合考虑多个因素，比如预期通过的最大故障电流、土壤电阻率、保护电器的动作特性、持续工作温度以及当地的电气安装规程等。

因此，在具体设计和施工时务必遵循最新有效的国家标准或行业标准。

1。

架空输电线路的导地线设计分析导地线是输电线路中非常重要的一部分，其主要作用是保护输电线路、维护电力系统的稳定运行和安全运行。

在本文中，将针对架空输电线路的导地线设计进行分析。

首先，针对导地线的材料选择方面，应根据具体的工程情况来选择。

在选择材料时，需要考虑线路的设计参数、风区、气象条件等因素，同时还要考虑经济性、可靠性等因素。

一般来说，高强度导地线具有较好的耐腐蚀性、机械性能和导电性能，可以满足输电线路的需要。

在具体的工程中，可以根据实际情况选择铝、铜和钢等材料，以满足导线导电性能要求。

其次，导地线的截面形状和尺寸也是设计中需要考虑的重要因素。

导线的截面形状通常为圆形、扁平和椭圆形，在选择时应综合考虑导线的导电性能、机械强度等因素。

导线的尺寸一般根据线路电压和功率来确定，也需要考虑导线受风载等自然因素的影响，以保证导线的安全性和稳定性。

此外，导地线的接头设计和制造也十分重要。

导线的接头必须具备良好的导电性能和机械强度，防止接头产生电感以及因外力等原因导致接触不良等问题。

在制造过程中，应严格按照工艺要求，采用先进的制造技术，确保接头质量可靠，同时还要对接头进行严格的检测和测试，以确保其符合设计要求。

最后，导地线的智能化设计和管理也是当前亟待解决的问题。

随着电力系统的发展，越来越多的智能化技术应用到了输电线路中。

例如，利用光纤等技术对导线和杆塔进行实时监测，可以提高线路的安全性和可靠性，避免故障的发生。

此外，还可以通过建立能够实现远程控制和管理的智能化管理平台，提高输电线路的运行效率，降低维护成本。

总之，导地线的设计对于架空输电线路的稳定运行具有重要的作用，设计时需要充分考虑材料、截面、接头等多个因素，保证导线满足设计要求，在智能化管理方面也需要不断进行改进和创新。
