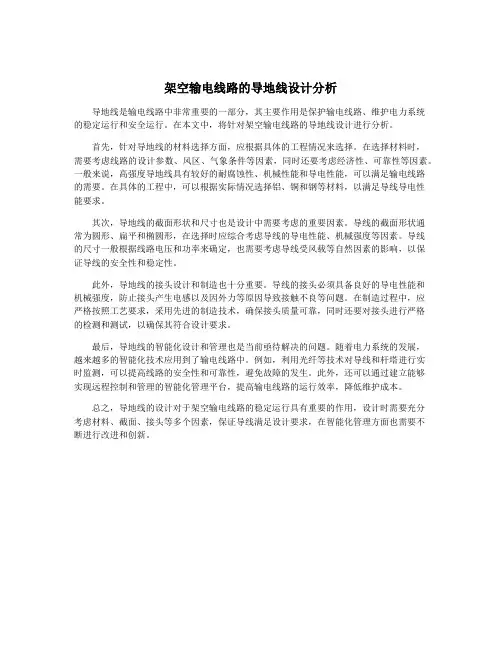

架空输电线路的导地线设计分析导地线是输电线路中非常重要的一部分，其主要作用是保护输电线路、维护电力系统的稳定运行和安全运行。
在本文中，将针对架空输电线路的导地线设计进行分析。
首先，针对导地线的材料选择方面，应根据具体的工程情况来选择。
在选择材料时，需要考虑线路的设计参数、风区、气象条件等因素，同时还要考虑经济性、可靠性等因素。
一般来说，高强度导地线具有较好的耐腐蚀性、机械性能和导电性能，可以满足输电线路的需要。
在具体的工程中，可以根据实际情况选择铝、铜和钢等材料，以满足导线导电性能要求。
其次，导地线的截面形状和尺寸也是设计中需要考虑的重要因素。
导线的截面形状通常为圆形、扁平和椭圆形，在选择时应综合考虑导线的导电性能、机械强度等因素。
导线的尺寸一般根据线路电压和功率来确定，也需要考虑导线受风载等自然因素的影响，以保证导线的安全性和稳定性。
此外，导地线的接头设计和制造也十分重要。
导线的接头必须具备良好的导电性能和机械强度，防止接头产生电感以及因外力等原因导致接触不良等问题。
在制造过程中，应严格按照工艺要求，采用先进的制造技术，确保接头质量可靠，同时还要对接头进行严格的检测和测试，以确保其符合设计要求。
最后，导地线的智能化设计和管理也是当前亟待解决的问题。
随着电力系统的发展，越来越多的智能化技术应用到了输电线路中。
例如，利用光纤等技术对导线和杆塔进行实时监测，可以提高线路的安全性和可靠性，避免故障的发生。
此外，还可以通过建立能够实现远程控制和管理的智能化管理平台，提高输电线路的运行效率，降低维护成本。
总之，导地线的设计对于架空输电线路的稳定运行具有重要的作用，设计时需要充分考虑材料、截面、接头等多个因素，保证导线满足设计要求，在智能化管理方面也需要不断进行改进和创新。
内容预览名词解释（输电线路）1、基础：杆塔的地下部分，用于稳固杆塔的装置。
2、杆塔：用于支撑导线，避雷线及其他附件，使导线避雷线保持一定的安全距离，并使导线对地面，交叉跨越物及其他建筑物保持允许的安全距离。
3、导线：悬挂在杆塔上，用于输送送电能的设备。
4、避雷线：避雷线又称架空地线，它的作用是防止雷击架空导线，并在架空导线受到雷击时起分流，耦合和屏蔽的作用，使线路绝缘子所受的过电压降低。
5、金具：架空线路上用于悬挂、固定、保护、接续架空线或绝缘子以及在拉线杆塔的结构上用于连接拉线的金属器件。
6、绝缘子：用来支持或悬挂导线，使之于杆塔、大地保持绝缘。
7、接地装置：由接地体和接地引下线组成，其作用主要是将雷电流引入大地。
8、装配式基础：杆塔的装配式基础是将基础分解为若干构件，在工厂加工制造，运到杆塔位置后挖坑埋置。
9、岩石基础：岩石基础是利用整块岩石把钢筋直接锚固于灌浆的岩石中，依靠岩石本身，岩石与砂浆间和砂浆与钢筋间的粘结力抵抗杆塔传来的外力，以保证杆塔结构的稳定。
10、非张力放线：先用人力展放导引绳或牵引绳，然后用人力或机械展放导、地线，导、地线在放过程中基本不受力故称之为费张力放线。
11、张力放线：张力放线即用张力机、牵引机等设备，在规定范围内悬空展放导、地线的施工方法。
12、操作杆塔：耐张段一端的耐张杆塔用来紧线操作称之为操作杆塔。
13、锚线杆塔：耐张段一端的耐张杆塔用来挂线称之为锚线杆塔。
14、耐张段：相邻两基耐张杆塔之间的水平距离。
15、档距：相邻两基直线杆塔之间的水平距离。
16、连续档距：一个耐张段里有许多档距称为连续档距。
17、孤立档距：仅有两端的耐张杆塔，中间没有直线杆塔.18、水平档距：杆塔两侧档距的算术平均值。
19、垂直档距：杆塔两侧导线最低点间的水平距离。
20、弧垂：导线悬挂点的连线上某一点到导线的垂直距离。
21、施工弧垂：档距两端架空线悬挂点的连线的中点至架空线路的垂直距离。
架空输电线路中导线的选型1、导线的选型原则送电线路的导线和地线长期在旷野、山区或湖海边缘运行，需要经常耐受风、冰等外荷载的作用，气温的剧烈变化以及化学气体等的侵袭，同时受国家资源和线路造价等因素的限制。
因此，在设计中特别是大跨越地段，对电线的材质、结构等必须慎重选取。
选定电线的材质、结构一般应考虑以下原则：⑴导线材料应具有较高的导电率。
但考虑国家资源情况，一般不应采用铜线。
⑵导线和地线应具有较高的机械强度和耐振性能。
⑶导线和地线应具有一定的耐化学腐蚀，抗氧化能力。
⑷选择电线材质和结构时，除满足传输容量外还应保证线路的造价经济和技术合理。
2、导线截面的选择架空送电线路导线截面一般按经济电流密度来选择，并应根据事故情况下的发热条件、电压损耗、机械强度和电晕进行校验。
必要时，通过技术经济比较确定；但对110KV及以下线路，电晕往往不成为选择导线截面的决定因素。
大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。
1）按经济电流密度选择导线截面按经济电流密度选择导线截面所用的输送容量，应考虑线路投入运行后5～10年电力系统的发展规划，在计算中必须采用正常进行方式下经常重复出现的最大负荷。
但在系统还不明确的情况下，应注意勿使导线截面选的过小。
导线截面的计算公式为式中S——导线截面mm2P ——输送容量kwU e ——线路额度电压kvJ ——经济电流密度A/ mm 2cos φ—功率因素经济电流密度可以在《导体和电器选择设计技术规定DLT 5222-2005》选择经济电流密度中查取。
2）按电晕条件校验导线截面随着我国运行电压不断升高，导线、绝缘子及金具发生电晕和放电概率增加， 220KV 及以上电压线路的导线截面，电晕条件往往起主要作用。
导线产生电晕会带来两个不良后果：①增加了送电线路的电能损失；②对无线电通信和载波通信产生干扰。
关于电晕损失，若直接计算出送电线路的电晕损失，其优点是数量概念很清楚，缺点是计算繁琐。
110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。
1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。
1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。
1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。
1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。
2.1.2 弱电线路 telecommunication line指各种电信号通信线路。
2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。
2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。
2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。
220kv～500kv 紧凑型架空输电线路设计技术规程全文共四篇示例，供读者参考第一篇示例：二、适用范围本规程适用于220kv～500kv紧凑型架空输电线路的设计工作，包括线路选线、杆塔设计、线路电气计算等内容。
三、线路选线1. 线路通道选择应考虑地形地貌条件、用地规划、环保因素等，尽量减少对自然环境的影响。
2. 优先选择平地或开阔地带作为线路走廊，避免对人口聚集区、水域、农田等敏感区域的影响。
3. 必须遵循国家相关规定和技术标准，确保线路选线合理合法。
四、杆塔设计1. 确定线路走廓后，根据线路的传输容量、跨越距离等要素进行杆塔设计，确保杆塔结构的稳定性和可靠性。
2. 杆塔的基础选用应考虑当地的地质条件，确保基础的承载力和稳定性。
3. 杆塔的结构应符合国家标准，杆塔的强度要求应满足相关技术指标。
五、线路电气计算1. 线路的电气计算包括输电线路的电压降、电流计算等内容，应按照国家相关标准和规范进行。
2. 确保线路的电气参数符合设计要求，保证线路的安全稳定运行。
3. 在电气计算中要考虑到紧凑型架空输电线路的特性，合理设置导线间距等参数。
六、施工管理1. 在施工过程中，必须严格按照设计要求和施工方案进行，确保施工质量和安全。
2. 施工现场应设置必要的安全设施和标识，确保施工人员的安全。
3. 施工过程中出现的问题要及时处理，确保工程的正常推进。
七、验收与运行1. 完成线路施工后，应进行验收和调试工作，保证线路的正常运行。
2. 线路运行过程中要加强巡检与维护工作，确保线路设备的正常运行。
3. 针对线路的故障处理要及时有效，确保电网的安全稳定运行。
220kv～500kv紧凑型架空输电线路设计技术规程的制定和实施，对提高电网的安全性、稳定性和经济性具有重要的意义。
希望相关单位和人员能认真遵守和执行本规程，共同推动我国电力行业的发展和进步。
第二篇示例：220kV~500kV紧凑型架空输电线路设计技术规程一、前言二、设计要求1. 技术指标(1) 电压等级：220kV~500kV；(2) 输电距离：根据具体情况确定；(3) 输电容量：根据负荷需求确定。
输电线路设计中线路路径的选择思考摘要：电力系统的发展，可以促进社会各方面的发展，随着现代社会对用电的依赖性的增加，配电线路的容量也越来越大，因此配电线路的稳定运行关系到社会的和谐发展和供电安全。
为更好应对城市用电负担，改善供电条件，需要应用输电线路。
针对输电线路设计的研究仍在不断发展，只有增大对输电线路的研究力度，才能更好地促进我国电力行业的发展。
基于此，本文主要分析了输电线路设计中线路路径的选择。
关键词：输电线路；路径；设计引言电力资源是城市发展、社会生产中不可或缺的资源类型，而变电站、输电线路等重要电力系统和电力设施是影响电力资源使用的重要因素。
输配电线路的设计进行优化、充分保证电力工程施工中各项工作的完成质量等，都是在开展电力建设时需要进行关注的问题。
通过对线路路径的设计及严格按照施工要求开展工程建设，则是保障电力建设效果的关键。
1输电线路的组成1.1导线输电线路中导线主要起传导电流的作用。
在输电线路的设计中，需要选择截面适宜的导线，以保障电流的通流密度；输电线路位于高空，为了减小电晕放电或者电磁干扰问题，对导线曲率半径有一定要求，一般来说，导体的曲率半径越大越好；根据输电线路的架构特点，其导线中输送的电流较大，需要采用分裂导线。
1.2架空地线输电线路设计过程中，架空地线发挥着重要作用。
架空地线也被称为避雷线，主要作用是保护导线，防止闪电攻击，可以与接地装置组合形成防雷装置[1]。
1.3接地装置输电线路中的接地装置通过接电设备、杆塔、避雷针等与地面电线和大地连接。
其主要功能是向大地传播电流，从而确保运输线路的安全和稳定运作。
2配电线路路径优化设计中存在的难点问题输电线路路径优选不但会对电网的整体规划造成影响，还关系着电力系统能否持续协调稳定运行。
输电线路承担着运输电能的任务，是电网的一个关键构成。
当前传统电力企业配电线路的更新比较滞后，原有的配电线路和经过改造的配电线路比较混乱，造成在路径设计中出现比较大的问题，此外由于对路径不熟悉，很多配电线路路径出现距离过长情况，造成电能损耗，配电线路路径总体结构不合理，这就给电力企业的管理和运行造成一些障碍。
导地线选择导、地线是输电线路中最重要的元件，依靠导线输送电力至用户，依靠它形成电力网络，平衡各地电力供应。
依靠地线防雷保护，通讯。
导线材料可用铜、钢、铝。
铜材国内比较稀缺，多用在国防及电缆，很少用于输电线路。
铝、电气性能仅次于铜，国产较丰，目前国内电线绝大部分都是铝制。
钢在解放初期，由于经济条件及技术条件的原因，曾经用过一段时间，但因其电气性能较差，导电率很低，电能损耗大，而且易于锈蚀，运行费用很高，近代已经很少应用。
铝线分为纯铝线（LG），钢芯铝线（LGJ）及加强钢芯铝线（LGJJ），及轻型钢芯铝线（LGJQ）。
现国家标准只有LGJ，要加强或减轻张力，钢芯截面多少而已。
为了加强导线的强度已产生了铝合金（LHGJ）和铝包钢线（GLGJ），这些线多用在大跨越或架空地线上（称良导体地线）为适应短路时热稳定而设。
1.各种金属抗拉强度2.电线计算拉力бm =бLA+бgA式中б、LA……铝抗拉强度及铝截面积σgA-分别为钢部分抗拉强度及钢截面积例：LGJ-185/25 计算拉力=187.04x160+1200x24.25=59026与手册上59420相差不大，因取σ值有个上下限导线的铝主要是起导电作用，当然也有机械作用。
钢主要时期机械作用，带电的作用很小。
导线的计算抗拉强度还要考虑接续管及耐张线夹的握力，因此尚需要一个新线系数0.953.导线截面选择：导线选择原则应考虑导电能力好及抗张能力强的材料之外。
一般都按一下几方面考虑。
1）.上级建设部门方面的要求2）.满足电晕要求.60kv及一下线路.电晕现象可能性很小一般不考虑。
110kv 线路及以上需考虑。
不验算电晕导线最小直径3）.经济电流密度a.先求出最大输送电流Im 式中P···输送容量千瓦Im=P/√3ucosθ u···额定电压kvCosθ···负荷因素一般取0.85-0.9b. S=Im/J 式中S——导线截面mm2，J——经济电流密度。
接地线截面标准
摘要：
一、接地线截面标准的概述
二、接地线的功能与重要性
三、接地线截面选择的依据
四、我国接地线截面标准的现状
五、提高接地线截面标准的建议
正文：
接地线截面标准是电气工程中的一个重要标准，它的选择直接关系到接地系统的安全性能。
接地线主要起到保护作用，当电气设备发生漏电时，接地线可以将电流迅速引入地面，以保证人身安全和设备的正常运行。
接地线的截面选择主要依据是电流的容量和传输距离。
一般来说，电流越大，所需的截面面积就越大；传输距离越长，所需的截面面积也越大。
此外，还需要考虑接地线的敷设方式、环境温度等因素。
我国现行的接地线截面标准主要有GB/T 50233-2014《电气装置用接地线》和GB 50057-2010《建筑电气设计规范》等。
这些标准对于接地线的截面面积、材质、敷设方式等都有详细的规定。
然而，随着电气设备的不断更新换代，接地线的截面标准也需要不断进行修订和完善。
一方面，对于新型的、大电流的电气设备，需要制定新的接地线截面标准；另一方面，对于现有的接地线，也需要根据实际运行情况进行评估和调整。
因此，建议在未来的工作中，应加强对电气设备的监测和管理，及时发现并解决接地线截面不足的问题，提高接地线的截面标准，以保证电气系统的安全运行。

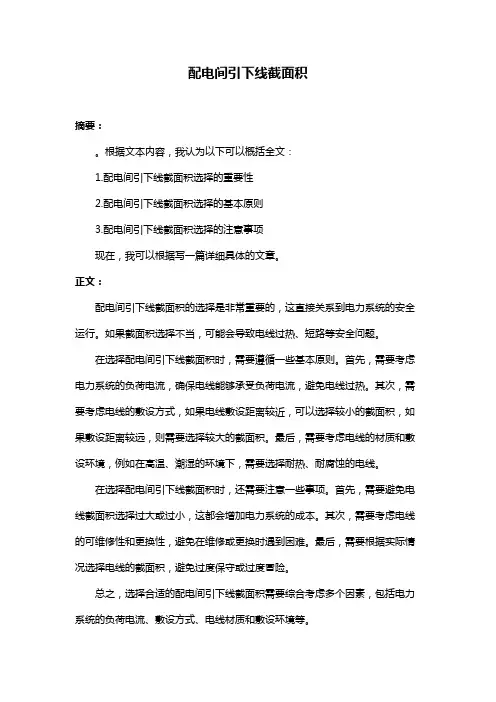

配电间引下线截面积
摘要：。
根据文本内容，我认为以下可以概括全文：
1.配电间引下线截面积选择的重要性
2.配电间引下线截面积选择的基本原则
3.配电间引下线截面积选择的注意事项
现在，我可以根据写一篇详细具体的文章。
正文：
配电间引下线截面积的选择是非常重要的，这直接关系到电力系统的安全运行。
如果截面积选择不当，可能会导致电线过热、短路等安全问题。
在选择配电间引下线截面积时，需要遵循一些基本原则。
首先，需要考虑电力系统的负荷电流，确保电线能够承受负荷电流，避免电线过热。
其次，需要考虑电线的敷设方式，如果电线敷设距离较近，可以选择较小的截面积，如果敷设距离较远，则需要选择较大的截面积。
最后，需要考虑电线的材质和敷设环境，例如在高温、潮湿的环境下，需要选择耐热、耐腐蚀的电线。
在选择配电间引下线截面积时，还需要注意一些事项。
首先，需要避免电线截面积选择过大或过小，这都会增加电力系统的成本。
其次，需要考虑电线的可维修性和更换性，避免在维修或更换时遇到困难。
最后，需要根据实际情况选择电线的截面积，避免过度保守或过度冒险。
总之，选择合适的配电间引下线截面积需要综合考虑多个因素，包括电力系统的负荷电流、敷设方式、电线材质和敷设环境等。
输电线路常用架空导、地线型号表示及含义架空输电线路的导线是用来传导电流、输送电能的元件。
架空线路常用的导线有铝绞线、铝合金绞线、铝合金绞线、钢芯铝绞线、铝包钢芯铝绞线等。
地线一般直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
常用的架空地线有镀锌钢绞线、铝包钢绞线及光纤复合架空地线等，下面就各种架空导、地线型号及含义进行简单介绍。
1 铝绞线主要执行过的标准有GB 1179-74、GB 1179-83、GB 1179-1999与GB 1179-2008。
GB 1179-74、GB 1179-83标准中的表示方法：代号（JL）-铝绞线标称截面标准编号如：JL-400 GB 1179-74GB 1179-1999、GB 1179-2008标准中的表示方法：代号（JL）-铝绞线标称截面-铝绞线结构铝线根数标准编号如：JL-400-37 GB/T 1179-2008型号中表示的意义：JL--铝绞线(公众号：输配电线路 ID:shudianxianlu)J--同心绞合，下面相同的不再重复介绍L--铝（LY9型硬铝线，单线金属的电阻率为28.264nΩ·m，对应于61%IACS），下面相同的不再重复介绍上面两种表示方法中的400表示标称截面为400mm2，37表示铝绞线中铝线单线根数37根。
2 铝合金绞线主要执行过的标准有 GB 9329-88、GB 1179-1999与GB 1179-2008。
GB 9329-88标准中的表示方法：代号-铝合金绞线标称截面标准编号如：LH A J-400 GB 9329-88型号中表示的意义：LH A J--热处理铝镁硅合金绞线LH B J--热处理铝镁硅稀土合金绞线型号中400表示铝合金绞线标称截面为400mm2。
GB 1179-1999与GB 1179-2008标准中的表示方法：代号-铝合金绞线标称截面-铝合金绞线结构中铝合金线根数标准编号如：JLHA2-300-19 GB 1179-2008型号中表示的意义：JLHA1--热处理铝镁硅合金绞线JLHA2--热处理铝镁硅稀土合金绞线(公众号：输配电线路ID:shudianxianlu)LHA1--高强度铝合金线（单线金属的电阻率为32.840nΩ·m，对应于52.5%IACS）LHA2--高强度铝合金线（单线金属的电阻率为32.530nΩ·m，对应于53%IACS）型号中400表示铝合金绞线标称截面为400mm2，19表示铝合金绞线中铝合金线单线根数19根。
接地干线最小截面
接地干线的最小截面通常受到国家或地区电气规范的规定。
根据您提供的信息，以下是一些关于接地干线截面的基本要求：
1.接地干线应使用绝缘铜芯导线，且其最小截面积不得小于
16mm²。
2.在某些情况下（如满足短路电流热容量的要求），接地线（包
括接地干线）的最小截面积可能需要不小于25mm²，以确保在
发生短路时能够安全地承载预期的短路电流而不会过热损坏。
3.当接地支线或接地干线的安全载流量不能满足规定时，接地支
线需按照相应电源相线截面的1/3选用；接地干线则需按电源相线截面的1/2来选取。
实际工程设计中选择接地干线的截面还需要综合考虑多个因素，比如预期通过的最大故障电流、土壤电阻率、保护电器的动作特性、持续工作温度以及当地的电气安装规程等。
因此，在具体设计和施工时务必遵循最新有效的国家标准或行业标准。
1。
导线及电缆截面选择在电气工程中，导线及电缆的截面选择是非常重要的一项任务。
适宜的导线及电缆截面可以确保电流传输的平安和可靠，同时还可以减少能量损耗和本钱开支。
本文将介绍导线及电缆截面选择的相关知识和方法。
1. 电流载荷导线及电缆截面选择的首要考虑因素是电流载荷。
根据电路的要求，我们需要确定导线或电缆可以承受的最大电流。
一般来说，电流载荷可以通过计算得到，但也可以通过实际测试来确定。
在确定电流载荷后，我们可以根据一定的平安系数选择适宜的导线或电缆截面。
2. 电压降电压降是指电流在导线或电缆中流动时，电压沿着导线或电缆长度方向的降低量。
电压降与导线或电缆的电阻有关，电阻越大，电压降越大。
在导线及电缆截面选择时，我们需要考虑电压降是否满足电路要求。
通常情况下，电压降应该控制在一定的范围内，以确保电路正常工作，同时防止能量损耗。
3. 导线或电缆材料导线或电缆的材料也是选择截面的重要考虑因素之一。
常见的导线或电缆材料包括铜和铝。
铜具有良好的导电性能和机械强度，但价格较高。
铝的导电性能略低于铜，但价格较低。
在选择导线或电缆截面时，我们需要根据不同的要求和预算，选择适宜的导线或电缆材料。
4. 环境条件不同的环境条件对导线及电缆截面选择也有一定影响。
例如，高温环境下，导线或电缆的温度可能会升高，因此需要选择能够承受高温的导线或电缆截面。
同样，潮湿环境下，我们需要选择能够耐潮湿的导线或电缆。
因此，在选择导线或电缆截面时，我们需要充分考虑环境条件，以确保其可靠性和平安性。
5. 系统的经济性在导线及电缆截面选择时，还需要考虑整个系统的经济性。
换句话说，我们需要找到既能满足电流载荷和电压降要求，又能有效降低本钱的截面选择。
在此过程中，我们可以通过比拟不同截面的价格和性能来做出决策。
6. 截面选择方法导线及电缆截面选择的方法主要有经验法和计算法。
经验法是根据以往的经验和类似案例来选择导线或电缆截面。
这种方法简单直观，但可能不是最优的选择。
高压输电线路架设方案1. 引言高压输电线路的架设是供电系统建设中的一个重要环节。
为了确保输电线路的安全性和可靠性，制定一个合理的架设方案至关重要。
本文将提出一个高压输电线路架设的方案，旨在满足安全、可靠、高效的要求。
2. 方案概述本方案将采用以下步骤进行高压输电线路的架设：1. 线路路径选择：根据地形、环境等因素，选择一条合适的线路路径。
2. 杆塔布置：根据线路长度和负载要求，布置适当数量的杆塔。
3. 杆塔类型选择：根据地质条件、负载要求等因素，选择适合的杆塔类型。
4. 绝缘子选型：根据电压等级和气候条件，选择合适的绝缘子。
5. 导线选择：根据负荷及输电距离等因素，选择合适的导线材料和截面。
6. 地线敷设：根据地质情况和安全要求，敷设地线。
7. 绝缘子串型结构设计：根据线路电压等级和绝缘子的特性，设计合适的串型结构。
8. 地线接地设计：根据安全要求和接地电阻要求，设计适当的地线接地。
3. 方案优势本方案具有以下优势：- 安全性：通过合理的线路路径选择和杆塔布置，能够确保线路的安全性。
- 可靠性：选择适当的杆塔类型、绝缘子和导线，增强线路的抗风、抗震和耐久性，提高线路的可靠性。
- 高效性：通过优化的导线选择和绝缘子串型结构设计，提高输电效率。
4. 方案实施本方案实施的步骤如下：1. 进行现场调查和勘测，确定线路路径和杆塔布置。
2. 根据调查结果，进行杆塔类型选择和绝缘子选型。
3. 根据线路长度和负荷要求，选择导线材料和截面。
4. 进行地线敷设和地线接地设计。
5. 设计绝缘子串型结构，确保电压分配均匀。
6. 编制详细施工图纸。
7. 实施线路架设。
8. 进行验收和调试。
5. 结论本方案提出了一个高压输电线路架设的方案，通过合理的线路路径选择、杆塔布置、杆塔类型选择、绝缘子选型、导线选择、地线敷设、绝缘子串型结构设计和地线接地设计，能够满足高压输电线路的安全、可靠和高效要求。
在方案实施中，应注意进行现场勘测和调查，确定合适的施工方案，确保线路架设的顺利进行。
浅析高压输电线路中地线的选型与合理配置但小龙摘㊀要:文章简要分析影响地线安全的主要因素ꎬ并探究高压输电线路中地线安全和节能的合理配置ꎮ关键词:高压输电线路ꎻ地线ꎻ机械特性ꎻ荷载一㊁地线的选型原则地线(含ＯＰＧＷ光缆)应满足电气和机械使用条件ꎬ可选用钢绞线或复合型绞线ꎬ电气使用条件主要取决于地线材料的允许温度和与之匹配的导线型号ꎬ机械使用条件主要取决于地线(含ＯＰＧＷ光缆)安全系数的取值和对外界荷载的承受能力ꎮ(一)地线材料的允许温度工程使用或运行需验算极端条件下ꎬ根据系统要求的时间和短路电流ꎬ地线的短路热稳定满足下表要求:表１㊀地线材料与允许温度对照表地线材料钢芯铝绞线铝包钢绞线镀锌钢绞线允许温度(ħ)２００３００４００㊀㊀ＯＰＧＷ光缆允许温度采用产品的试验保证值且不得低于２００(ħ)ꎬ同时应满足耐雷击性能的要求ꎮ(二)地线与导线型号匹配根据现行规范和运行经验ꎬ当地线为镀锌钢绞线时ꎬ地线与导线的匹配见下表ꎮ表２㊀地线与导线的匹配表导线型号ＬＧＪ－１８５/３０及以下ＬＧＪ－１８５/４５~ＬＧＪ－４００/３５ＬＧＪ－４００/５０及以上镀锌钢绞线最小的标称截面(ｍｍ２)无冰区３５５０８０覆冰区５０８０１００㊀㊀(三)地线的安全系数依据现行规范和输电线路设计手册ꎬ地线安全系数取值的原则如下:地线的弧垂最低点安全系数不应小于２.５ꎬ悬挂点的设计安全系数不小于２.２５ꎻ地线的安全系数不小于导线的安全系数ꎮ多数工程实例证明ꎬ导线安全系数取２.５的情况下ꎬ地线安全系数以镀锌钢绞线为例ꎬ安全系数取３.０~４.０为宜ꎮ两地线不同规格的情况下ꎬ在满足电气距离的前提下ꎬ减少两不同地线产生的张力差和扭矩ꎬ且两地线应有匹配的弧垂曲线ꎮ(四)地线对外界荷载的承受能力输电线路的外界荷载主要受风荷载和垂直荷载的影响ꎬ风荷载取决于临近两杆塔间的水平距离ꎬ风速的大小和地线的截面ꎬ垂直荷载取决于地线的重量和覆冰重量ꎮ风速大小和覆冰厚度是工程外界环境ꎬ不随工程本身一些参数而改变ꎬ但是风荷载和覆冰厚度与截面有一定的关系ꎬ根据规范和设计手册可知:风荷载Ｗｘ＝α ＷＯ μｚ μｓｃ βＣ ｄ Ｌｐ Ｂ ｓｉｎθ公式(１)其中ｄ为直径ꎬＢ为覆冰增加系数ꎮ从公式(１)可见风荷载与地线直径(截面)成正比关系ꎬ所以地线的风荷载与地线的直径(截面)有直接且非常明显的影响ꎮ输电线路运行经验表明ꎬ在输电线路运行故障中ꎬ外界自然因素引起的故障占９０％ꎬ而风速过大引起断线事故基本没有ꎬ所以常见的地线机械特性足以抵抗自然风速ꎮ二㊁地线的主要参数在线路建设和运行中ꎬ地线的主要参数有截面积ꎬ综合拉断力ꎮ地线截面积包含钢截面积ꎬ铝截面积ꎬ综合截面积ꎮ对于钢(铝合金)绞线来说ꎬ综合截面即为钢(铝合金)截面ꎬ根据资料或手册查询即可ꎬ无需换算ꎮ对于钢芯铝(铝合金)绞线来说ꎬ综合截面包括钢芯截面和铝(铝合金)截面ꎬ在计算应力时容易遗漏ꎬ导致计算结果错误ꎮ综合拉断力中对于钢芯类的地线主要取决于钢芯截面ꎬ对于钢绞线或铝合金绞线主要取决于股数量ꎬ单根特性钢丝(铝合金)直径及每股钢丝(铝合金)数ꎬ所以在地线(含ＯＰＧＷ)型号的选择时要合理选择单根钢丝直径及每股钢丝数ꎬ这样才能计算准确的机械性能ꎮ三㊁合理配置的建议当地线(含ＯＰＧＷ)的机械参数确定好ꎬ接下的工作是考虑电气特性ꎬ主要是考虑最大短路电流热稳定的极大温度ꎬ结合上述内容和实际工程应用ꎬ镀锌钢绞线采用较多ꎬ铝包钢次之ꎬ钢芯铝绞线采用较少ꎮ四㊁总结地线(含ＯＰＧＷ)在输电线路中的功能主要是防雷ꎬ虽然不传输电能ꎬ但是对整条输电线路甚至整个电网安全ꎬ不管是机械特性的安全还是电气性能的稳定都非常重要ꎮ在工程应用中ꎬ除了满足现行规范要求外ꎬ尽可能选择运行良好的地线型号ꎬ同时结合工程特点ꎬ合理配置地线对输电线路及电网的安全运行有着重大意义ꎮ参考文献:[１]卢新星.高压输电线路地线取能方法研究[Ｄ].长沙理工大学ꎬ２０１８.[２]曲昀卿.高压输电线路中大电流测量装置的设计[Ｊ].煤炭技术ꎬ２０１３ꎬ３２(８):７７－７９.[３]张忠豪ꎬ刘伟亮.１１０ｋＶ大松线地线断落原因分析及对策[Ｊ].科技视界ꎬ２０１７(９).[４]胡浪.输电线路检修现状及存在问题分析[Ｊ].机电信息ꎬ２０１１(１８).[５]施纪栋ꎬ彭发东ꎬ喇元ꎬ程文锋ꎬ胡贤德ꎬ周浩.耦合地线在配电线路中的防雷研究[Ｊ].华东电力ꎬ２０１３(１２). [６]杨光虎.浅析综合贯通地线存在的问题及解决措施[Ｊ].铁道通信信号ꎬ２０１１(１０).[７]崔正军ꎬ于文明ꎬ毕学东.浅谈通信地线的设计与安装[Ｊ].通信电源技术ꎬ２００９(Ｓ１).作者简介:但小龙ꎬ江西康威电气技术有限公司ꎮ６７１。
输电线路架空地线逐基接地、单点接地、地线绝缘及OPGW绝缘接续技术要求0概况重要的输电线路一般采用两根架空地线以将被保护的导线全部置于它的保护范围内。
此范围通常用保护角α来表示。
α角是指架空地线与最外侧的导线所处的平面和架空地线垂直于地面的平面之间所构成的夹角。
一般取α≤25°即认为导线已经可以受到保护（330kV及以下的单回路线路α不宜大于15°，500kV~750kV单回路线路α不宜大于10°；同塔双回或多回路110kV线路α不宜大于10°，同塔双回或多回路220kV及以上的线路α不宜大于0°；单地线线路α不宜大于25°。
微信公众号：输配电线路）。
架空地线由于不负担输送电流的功能，所以不要求具有与导线相同的导电率和导线截面，通常多采用镀锌钢绞线组成。
线路正常送电时，架空地线中会受到三相电流的电磁感应而出现电流，因而增加线路功率损耗并且影响输电性能。
有些输电线路还使用良导体地线，即用铝合金或铝包钢导线制成的架空地线。
这种地线导电性能较好，可以改善线路输电性能，减轻对邻近通信线的干扰。
架空地线经过适当改装还可兼用作通信通道，为此，架空地线采用光纤复合架空地线（简称OPGW光缆）也较多，OPGW光缆具有避雷、通信等多种功能。
1一般规定1. 架空地线的接地方式应综合考虑防雷、通信、节能以及融冰技术要求。
2. 架空地线可采用逐塔接地、单点接地或分段单点接地方式，并通过技术经济比较确定。
3. 为降低架空地线逐塔接地引起的由于电磁感应在架空地线回路或架空地线与大地回路产生的电磁感应电流及电能损耗，宜采用单点接地方式，接地点可设置在架空地线端部或中部。
线路正常运行时(对应经济电流密度)，地线端部因导、地线间电磁耦合，架空地线上产生的电磁感应电压直限制在1000V及以下。
4. 当地线电磁感应电压未超过1000V 时，直采用单点接地方式。
当电磁感应电压超过1000V 时，为降低地线端部感应电压，宜采用地线分段或地线换位、导地线配合换位等方式。
