SFC操作手册（STS103型）目录第一章SFC概述1.1说明1.2STS103物理性能及功能描述1.3导线连接1.4STS103/SFI通讯方式第二章STS103的安装1.5STS103总貌1.6键盘功能1.7显示功能1.8提示字符定义1.9功能键数据输入1.10组态键数据输入第三章STS103的操作1.11总貌1.12上电1.13诊断及SFC信息1.14命令键序列及显示1.15用变送器作电流源1.16变送器导线拆除第四章ST3000压力变送器1.17总貌1.18导线连接1.19启动1.20组态1.21输出校验1.22操作1.23自诊断及SFC提示信息1.24故障清除第一章SFC 概述1.1 说明手持终端SFC 是一个电流驱动装置，它提供了操作者与HONEYWELL 智能仪表之间对话的两种通讯方式（ANANLOG&DE ）操作者可通过它输入数据到SFC （智能仪表）的微处理器，也可以就收从SFC 来的数据。

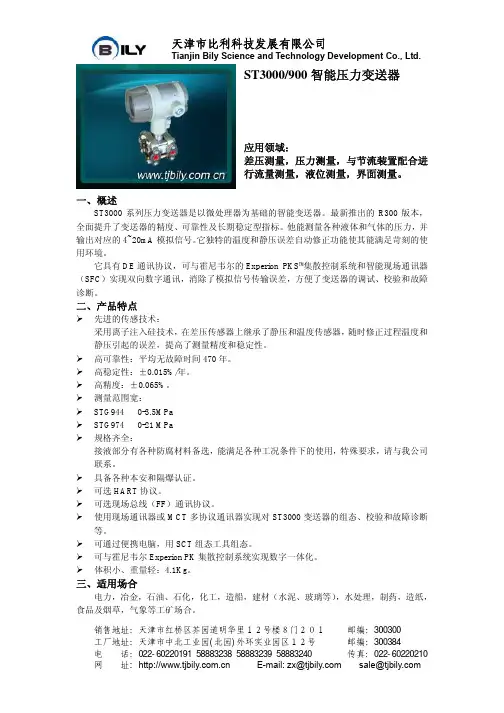

● ST3000压力变送器、 ● STT3000温度变送器 ● MangeW3000磁性流量计 ●SCM3000你可以用STS103来1. 选择通信方式——ANALOG 或DE （模拟或数字方式）2. 组态——输入所需操作参数（如LRV 、URV 等）3. 自诊断——诊断错误并显示错误信息4. 校验——对SFC 进行校验5. 显示——对组态数据及操作参数等6. 检测——检测输出回路操作校验及清除故障1.2 STS103物理性能及功能设计STS103显示有两行，每行16个字符，为液晶显示，有一个键盘，各键功能如下： 1） 白色NUM/ALPHA 是STS103的数字/字母输入选择器2） 黑色此键允许某些键执行第二功能其右上方插入字符在字母输入方式下使用3) 此键可以取消现行功能并返回初始状态，ON 显示或否定回答的功能是在LCD 上显示问题或结果4) NOV -VOL 用于写入/设定或是执行指令，而NON-VOL 第二功能是用来用SFC 永久性存储器输入数据5）----- 用于字符方式下输入字符6）------输入字符或数字7）DE READID键显示仪表编号，有模拟仪表中也可读出基本数据，第二功能读出DE方式SFC数据库信息8）SCR PAD数字方式时输入小数字，字母方式时输入空格第二功能用于显示SFC高速缓冲器中数据9）当输标志名ID或在高速缓冲器状态使用时，字符方式时输入“/”，数字方式时“-”，组态时可输入“+”或“负”10)组态SFC参数及特性11)显示SFC阻尼时间12)选择工程单位13SFI的量程下限14SFI的量程上限15从多个测量值中选择当前PV值。

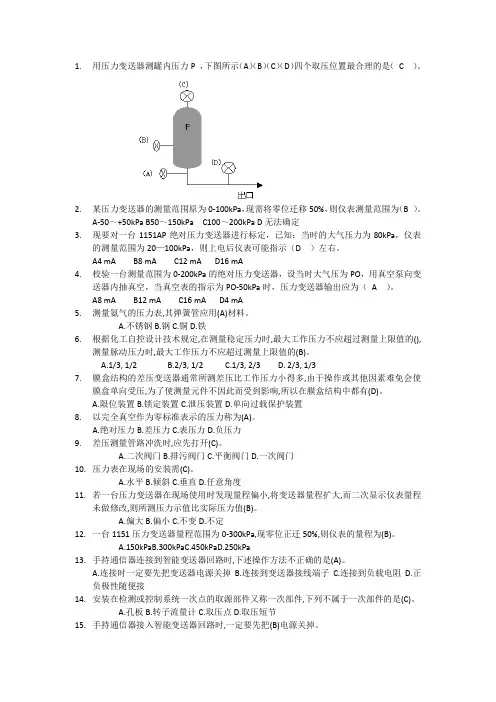

1.用压力变送器测罐内压力P ，下图所示（A）（B）（C）（D）四个取压位置最合理的是（C ）。
2.某压力变送器的测量范围原为0-100kPa，现需将零位迁移50%，则仪表测量范围为（B ）。
A-50～+50kPa B50～150kPa C100～200kPa D无法确定3.现要对一台1151AP绝对压力变送器进行标定，已知：当时的大气压力为80kPa，仪表的测量范围为20—100kPa，则上电后仪表可能指示（D ）左右。
A4 mA B8 mA C12 mA D16 mA4.校验一台测量范围为0-200kPa的绝对压力变送器，设当时大气压为PO，用真空泵向变送器内抽真空，当真空表的指示为PO-50kPa时，压力变送器输出应为（A ）。
A8 mA B12 mA C16 mA D4 mA5.测量氨气的压力表,其弹簧管应用(A)材料。
A.不锈钢B.钢C.铜D.铁6.根据化工自控设计技术规定,在测量稳定压力时,最大工作压力不应超过测量上限值的(),测量脉动压力时,最大工作压力不应超过测量上限值的(B)。
A.1/3, 1/2B.2/3, 1/2C.1/3, 2/3D. 2/3, 1/37.膜盒结构的差压变送器通常所测差压比工作压力小得多,由于操作或其他因素难免会使膜盒单向受压,为了使测量元件不因此而受到影响,所以在膜盒结构中都有(D)。
A.限位装置B.锁定装置C.泄压装置D.单向过载保护装置8.以完全真空作为零标准表示的压力称为(A)。
A.绝对压力B.差压力C.表压力D.负压力9.差压测量管路冲洗时,应先打开(C)。
A.二次阀门B.排污阀门C.平衡阀门D.一次阀门10.压力表在现场的安装需(C)。
A.水平B.倾斜C.垂直D.任意角度11.若一台压力变送器在现场使用时发现量程偏小,将变送器量程扩大,而二次显示仪表量程未做修改,则所测压力示值比实际压力值(B)。
A.偏大B.偏小C.不变D.不定12.一台1151压力变送器量程范围为0-300kPa,现零位正迁50%,则仪表的量程为(B)。
