高压电缆实验数据1

高压电缆绝缘电阻值标准

根据《高压电缆绝缘电阻测试技术规程》（DL/T 5581-2012）的规定，高压电缆绝缘电阻值的标准如下：

1. 额定电压7.2/12 kV及以下的高压电缆：

- 金属护套保护下的绝缘电阻值应不小于2 GΩ·km；

- 非金属护套保护下的绝缘电阻值应不小于1 GΩ·km。

2. 额定电压35 kV及以上的高压电缆：

- 金属护套保护下的绝缘电阻值应不小于1 GΩ·km；

- 非金属护套保护下的绝缘电阻值应不小于0.5 GΩ·km。

需要注意的是，以上标准为绝缘电阻值的最低要求，实际情况中应尽量选择绝缘电阻值更高的电缆。此外，不同国家和地区的标准可能存在差异，具体应根据当地的相关标准进行评定。

根据国家标准 GB/T 12706.1-2008《额定电压35 kV(Um=38 kV)及以下挤包绝缘电力电缆和附件》中规定，高压电缆的绝缘电阻值标准如下：

- 额定电压不超过1 kV的电缆，其绝缘电阻值应不小于100

MΩ·km。

- 额定电压超过1 kV的电缆，其绝缘电阻值应不小于1000

MΩ·km。

绝缘电阻值标准的目的是确保高压电缆能够有效地隔离电缆导体和外界，防止电流泄漏和损耗。

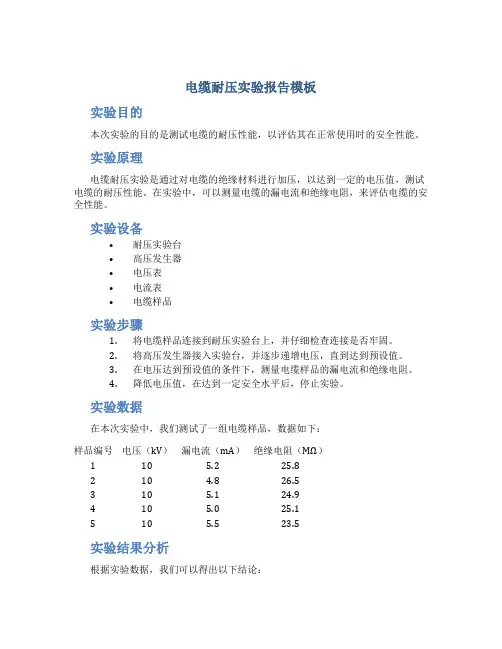

电缆耐压实验报告模板

实验目的

本次实验的目的是测试电缆的耐压性能，以评估其在正常使用时的安全性能。

实验原理

电缆耐压实验是通过对电缆的绝缘材料进行加压，以达到一定的电压值，测试电缆的耐压性能。在实验中，可以测量电缆的漏电流和绝缘电阻，来评估电缆的安全性能。

实验设备

• 耐压实验台

• 高压发生器

• 电压表

• 电流表

• 电缆样品

实验步骤

1. 将电缆样品连接到耐压实验台上，并仔细检查连接是否牢固。

2. 将高压发生器接入实验台，并逐步递增电压，直到达到预设值。

3. 在电压达到预设值的条件下，测量电缆样品的漏电流和绝缘电阻。

4. 降低电压值，在达到一定安全水平后，停止实验。

实验数据

在本次实验中，我们测试了一组电缆样品，数据如下：

样品编号 电压（kV） 漏电流（mA） 绝缘电阻（MΩ）

1 10 5.2 25.8

2 10 4.8 26.5

3 10 5.1 24.9

4 10 5.0 25.1

5 10 5.5 23.5

实验结果分析

根据实验数据，我们可以得出以下结论： 1. 在相同电压条件下，不同电缆样品的漏电流和绝缘电阻均有所差异。

2. 通过对所有样品的测试结果进行分析，我们可以发现，他们的漏电流和绝缘电阻的值都在正常范围之内。

3. 综合多次实验数据，我们可以得出结论：这组电缆样品的耐压性能良好，适合正常使用。

结论和建议

本次实验证明，我们所测试的电缆样品均达到了一定的耐压性能，可以安全使用。不过，在实际应用中，我们仍需注意以下几点：

1. 在电缆的安装和使用中，应尽可能降低电缆的受压程度，以保证其正常工作。

2. 定期检测电缆的绝缘电阻和漏电流数据，以评估其安全性能，并及时更换损坏的电缆。

3. 在电缆使用过程中，应注意防潮、防水和防腐，以延长其使用寿命。

本次实验的结果表明，我们的电缆耐压实验仪器和测试方法是可靠的，可以帮助我们评估电缆的安全性能，保障人们的生命财产安全。

35KV电力电缆试验报告

工程名称：

安装位置：

试验性质：交接试验 环境温度： ℃ 湿度： ％

设备铭牌：

型号： 电压等级： 芯数及截面：

线路全长： 起点： 终点：

生产厂家：

试验设备

序号 设备名称 设备型号 数量

1 万用表 FLUKE17B 1

2 绝缘电阻测试仪 NC682 1

3 串联谐振试验装置 NC-BPXZ-270KVA/54KV 1

一、绝缘电阻测量：

试验仪器：NC682绝缘电阻测试仪

相 别 A相对BC、屏蔽及其它 B相对AC、屏蔽及其它 C相对AB、屏蔽及其它

耐压前

耐压后

规范要求 35KV以上不小于2500 MΩ；35KV及以下不小于1000 MΩ

二、交流耐压试验

试验仪器：NC-BPXZ-270KVA/54KV串联谐振试验装置

试验部位 A相对BC、屏蔽及其它

B相对AC、屏蔽及其它 C相对AB、屏蔽及其它

试验电压

试验时间

试验结果 无闪络及放电现象、通过

规范要求值 额定电压U0/U(KV) 试验电压（KV） 时间（min） 要求

18/30及以下 2.5 U0（或2 U0） 5（或60） 无闪络及放电、击穿现象 21/35～64/110 2 U0 60

三、相位检测：

两端相序一致，相序标志与相序一致，线路相位与电网相位一致。

四、试验结果：

符合：GB 50150-2016《电气安装工程电气设备交接试验标准》要求

试验结论：

试验人员：

试验日期：

电力电缆线路耐压试验标准

电力电缆线路耐压试验标准

本文介绍电力电缆线路的耐压试验标准，包括纸绝缘电缆直流耐压试验电压、橡塑电缆20～300Hz交流耐压试验电压和时间、充油绝缘电缆直流耐压试验电压以及雷电冲击耐受电压等内容。

一、纸绝缘电缆直流耐压试验电压(kV)

对于电缆额定电压U0/U为1.8/3、2.6/3、3.6/6、6/6、8.7/10、21/35、26/35、64/110、76/132、127/220、220/220、290/500、500/500kV及以下电压等级的橡塑绝缘电缆，直流试验电压应按下式计算：Ut=4×U。

二、橡塑电缆20～300Hz交流耐压试验电压和时间

对于额定电压U/U为18/30及以下的电缆，试验电压时间为5分钟，试验电压为2.5U或2U；对于额定电压U/U为21/35～64/110的电缆，试验电压时间为60分钟，试验电压为2U；对于额定电压U/U为127/220的电缆，试验电压时间为60分钟，试验电压为1.7U或1.4U；对于额定电压U/U为190/330的电缆，试验电压时间为60分钟，试验电压为1.7U或1.3U；对于额定电压U/U为290/500的电缆，试验电压时间为60分钟，试验电压为1.7U或1.1U。

三、充油绝缘电缆直流耐压试验电压(kV)

对于电缆额定电压U/U为48/66、64/110、127/220、190/330、290/500kV的充油绝缘电缆，直流试验电压分别为450、550、850、195、1175、1300、1425、1550、1675kV。

四、雷电冲击耐受电压

对于电缆额定电压U/U为1.8/3、2.6/3、3.6/6、6/6、8.7/10、21/35、26/35、64/110、76/132、127/220、220/220、290/500、500/500kV及以下电压等级的橡塑绝缘电缆，雷电冲击耐受电压分别为325、350、165、175、225、275、425、475、510、585、650、710、775kV。
