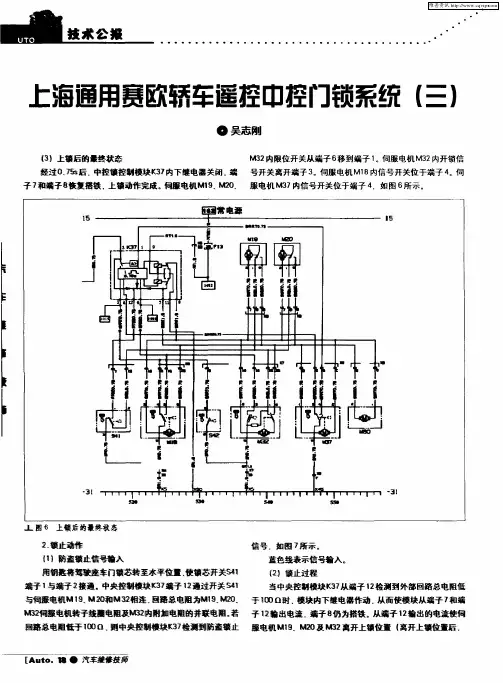

上海通用责欧轿车蓬控【ｌ】控门锁系统【三】
ｏ吴志刚
《３ ｊ上镇后的量终状态 经过０、７５ｓ后 中控镇控制模块Ｋ３７内下继电器关闭 端 子７和端子８恢复搭铁．上镇动作完成。伺服电机ＭＩ９、Ｍ２０、 Ｍ３２内限位开关从端子６移到端子１。伺服电机Ｍ３２内开锁信 号开关离开端子３。伺服电机Ｍ１８内信号开关位于端子４。伺 服电机Ｍ３７内信号开关位于端子４．如图６所示。
２．锁止动作 Ｉ１ ｌ碗盗锁止信号输入 阅钢曩ｔ将驾驶座车 锁芯转至水平位置．使镇芯开关￥４１１ 端子１与端子２接通。中央控制模块Ｋ３７端子１２通过开关Ｓ４１ 与伺服电机Ｍ 、Ｍ 和Ｍ驼捆连．同路总电阻为Ｍ 、Ｍ２０、 ２伺服电机转子线圈电阻及 内 加电阻的瓣联电阻。若 同路憩电阻低于ｌｌ００ Ｑ．则中央控制模块Ｋ３７检测到防盗锁止
［Ａｕｔｏ．１１８●汽车鐾謦技师 信号．如圈 所示。 蓝色线表示信号输入。 《２）镄止过程 当中央控制模块Ｋ３７从端子１ ２检测刊外部回路总电阻低 －Ｔ１００Ｑ时 模块内下继电器作动 从而使模块从端子７和ｊ昌； 子１２输出电流 端子８仍为搭铁。从端子１２输出的电流使伺 服电机ＩＭｌｌ９、Ｍ２０及ＩＶｌＢ２离开上镇位置
Ｉ离开上镇位置后 维普资讯 限位开关从端子１回到端子 ６ Ｊ．再由端子７输出的电流使 伺服电机完成上锁止过程。 伺服电机Ｍ１８、Ｍ３７仍处于 上锁状态．如图８所示。 红色线表示电压输出； 绿色线表示接地。 （３）锁止后的最终状态 当伺服电机Ｍ １ｇ、Ｍ２０、 Ｍ３２进入防盗锁止后．限位 开关位于端子６。中央控制模 块Ｋ３７从端子１ ２通过开关￥４１ 检测到伺服电机Ｍ ３２内的附 加电阻，只要开关￥４１使回路 存在．中央控制模块Ｋ３７对任 何输入信号都不响应。整个 系统进入防盗锁止状态．其 中伺服电机Ｍ１ｇ．Ｍ２０及Ｍ３２ 为电子式锁止．而Ｍ１８ＡＭ３７ 为通过锁芯的机械式锁止． 锁止后的最终状态如图９所 示。 黄色线表示锁止检测。 ３．开锁 （１）开锁信号输入 用钥匙使驾驶侧车门锁 芯从水平回到垂直位置，从而 使锁芯开关￥４１从端子１回到 端子３。中央控制模块Ｋ３７从 端子１ ２无法检测到伺服电机 Ｍ ３２内的附加电阻，从而可以 对输入信号产生响应。如图１０ 所示．若从驾驶侧提供开锁信 号．Ｍ１８内信号开关从端子４ 移到端子３．中央控制模块Ｋ３７ 端子６被信号开关搭铁；若从 后备箱盖提供开锁信号．Ｍ ３７ 内信号开关从端子４移到端子 ３．使模块Ｋ３７端子４被搭铁． 模块Ｋ３７端子４和端子６为开 锁信号输入。 蓝色线表示信号输入。
1 / 46 汽车防盗系统、中控门锁系统的解锁与编程
一、长安福特蒙迪欧轿车点火钥匙的编程
1、方法一：使用故障诊断仪进行新钥匙的初始匹配编程（执行本程序时必须有两把具备正确齿形和识别线圈的钥匙，其中一把可以是原来的。）
（1）、将点火开关由关闭转至点火。
（2）、用WDS/FDS2000从菜单中选“动力控制模块”再进“安全访问”。
（3）、使用WDS/FDS2000从菜单中选“点火钥匙密码删除”。
（4）、将点火开关转到关闭后拆下WDS/FDS2000。
（5）、将第一把密码钥匙插入点火开关转至点火位置约3S后拔出。
（6）、用第二把密码钥匙重复第五步。（即完成）
2、方法二：使用2把已编程的钥匙进行新钥匙的初始匹配编程
（1）、将第一把已编程钥匙插入点火转向锁，转到点火位置并保持1S。
（2）、将点火开关转到关闭位置并将钥匙拔出。
（3）、5S内必须将第二把钥匙插入转至点火位置保持1S。
（4）、将点火开关转到关闭位置并将钥匙拔出。
（5）、10S内将新钥匙插入点火开关并转到点火位置（5S拔出）。
（6）、检查旧钥匙是否可发动机，将点火钥匙转到关闭位置，大约5S后再用新钥匙启动发动机。
3、钥匙编程开关状态控制
（1）、将已编程钥匙插入点火开关转至点火。
（2）、使用WDS/FDS2000从菜单中选“动力控制模块”再进“安全访问”。
（3）、用WDS/FDS2000从菜单中选“备用钥匙编程”，按提示操作即可。 2 / 46 4、防盗系统安全性访问
在“删除点火钥匙密码”或“启用/解除备用钥匙编程”前必须取得PATS的安全访问权，该程序的执行需延迟10min，此时WDS/FDS2000必须与汽车保持连接。如获得访问权将显示出一组安全访问菜单，在离开指令菜单前应执行多重安全访问指令，可避免重复执行本程序。
（1）、连接WDS/FDS2000。
郑州日产遥控中控功能说明书
一、按键名称及功能说明(须配合主机才有功能)
注意:按键按压时间须大于250ms,当钥匙插入点火开关锁芯时主机不接受遥控命令。主机最多配四把遥控器同时使用。
1、LOCK 上锁键(一般防盗设定)
按下此键设定 ，则车门自动上锁，方向灯闪二下。
2、UNLOCK 开锁键 (解除设定)
按下此键，则车门自动开锁,方向灯闪一下。
3、TRUNK 寻车控制键
按下此按钮键，则喇叭响一下，方向灯闪烁15秒。
※不管系统是在防盗状态或是在解除状态。
4、PANIC警告键
按下此按键，主机发出报警，按任一键解除，如在25秒内没按任何按键，25秒后报警自动结束。
※不管系统是在防盗状态或是在解除状态。
项次 按键图样 按键功能
上锁键 LOCK 1、上锁设定（LOCK）
开锁键 UNLOCK 2、开锁设定（UNLOCK）
寻车键 TRUNK 3、寻车功能
警告键 PANIC 4、警告功能
二、系统接线示意图
三、主机功能说明
序号 功 能 功能说明（依承认图） 判定 备注
1 一般设定（上锁） A.按下遥控器“上锁”键，符合:(a.电门关闭b.门关闭c.门锁作动器功能正常)，车门自动上锁，方向灯闪两次,主机自动进入警示状态。
2 一般设定异常提示 车门未关妥：
A.按下“上锁”键，则方向灯快闪三下，车门自动上锁,不进入警示状态。
3 解除设定（解锁） A.按下“开锁”按键。车门开锁，方向灯闪一下，如已处于防盗警示触发状态，立即退出警示触发状态。
B.【强制解除】在警示触发状态下, 20秒内，电门开关来回开关10次以上,可强制解除警示触发。(相等按开锁键解除)
4 寻车功能 按“寻车”键，喇叭鸣叫一声，方向灯闪烁15秒，提醒车主。
5 恐吓功能 遥控中控不管在任何状态下：
凌志ES300中控门锁失灵
李贵德;冯志超
【期刊名称】《汽车维修技师》
【年(卷),期】2003(0)1
【摘 要】一辆凌志ES300因中控门锁失灵来我修理厂检查,此车为带遥控防盗型的中控门锁系统装置。试车时发现,防盗系统工作一切正常,只是遥控门锁时,只能锁止,不能开锁,随后用钥匙及主门锁开关也只能锁止不能开。从故障现象看,故障应出在门锁电脑的输入线路或门锁电脑ECU本身。
【总页数】2页(P36-37)
【作 者】李贵德;冯志超
【作者单位】不详;不详
【正文语种】中 文
【中图分类】U469.11
