某船闸工程船闸闸室结构优化设计

航道工程课程设计

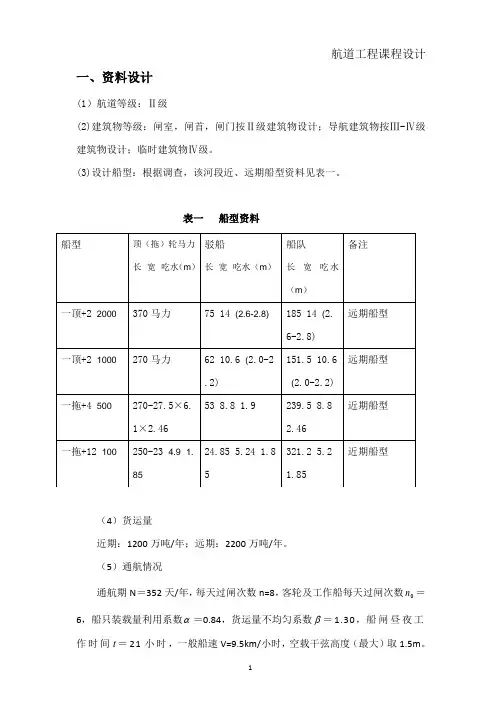

1 一、资料设计

(1）航道等级：Ⅱ级

(2)建筑物等级：闸室，闸首，闸门按Ⅱ级建筑物设计；导航建筑物按Ⅲ-Ⅳ级建筑物设计；临时建筑物Ⅳ级。

(3)设计船型：根据调查，该河段近、远期船型资料见表一。

表一 船型资料

（4）货运量

近期：1200万吨/年；远期：2200万吨/年。

（5）通航情况

通航期N＝352天/年，每天过闸次数n=8，客轮及工作船每天过闸次数0n＝6，船只装载量利用系数＝0.84，货运量不均匀系数＝1.30，船闸昼夜工作时间t＝21小时，一般船速V=9.5km/小时，空载干弦高度（最大）取1.5m。 船型 顶（拖）轮马力

长×宽×吃水（m） 驳船

长×宽×吃水（m） 船队

长×宽×吃水（m） 备注

一顶+2×2000 370马力 75×14×(2.6-2.8) 185×14×(2.6-2.8) 远期船型

一顶+2×1000 270马力 62×10.6×(2.0-2.2) 151.5×10.6×(2.0-2.2) 远期船型

一拖+4×500 270-27.5×6.1×2.46 53×8.8×1.9 239.5×8.8×2.46 近期船型

一拖+12×100 250-23×4.9×1.85 24.85×5.24×1.85 321.2×5.2×1.85 近期船型

航道工程课程设计

2 2、地质资料

根据地质钻探资料得知，地基无不良地质构造情况，地层分布近似水平，地基土表层至▽7.0m以上为重壤土，厚约1.5～3m，其下▽7.0～6.0m为轻砂壤土，厚约1.0m，▽6.0m以下为亚粘土，土壤物理性质见表1-2。

表二 各种土壤的主要物理力学性质

土壤

名称 容重（T/m3） 比重

G（T/m3） 内摩擦角

（°） 含水量

W（％） 粘结力C

kg/cm2 渗透系数

K，cm/s 承载力［σ］kPacm2 天然土 干土

工程01标 闸室施工方案

工程01标

闸室施工方案

安徽省##工程有限责任公司

工程01标项目经理部 工程01标 闸室施工方案

目 录

第一章 工程概况 .................................................................................................................................. 1

第二章 编制依据 .................................................................................................................................. 2

第三章 施工准备 .................................................................................................................................. 2

3.1 技术准备 ....................................................................................................................................... 2

3.2 人、材、机准备 ........................................................................................................................... 3

1 渠化工程（船闸）课程设计

（一）基本内容

第一章 船闸总体规划及平面布置

1.1船闸型式选择

对船闸的各种型式进行综合比较，确定适宜的船闸型式。

1.2船闸的平面尺寸及各部高程

1.2.1船闸的有效尺度设计

1.2.2船闸的最小断面系数

1.2.3引航道的平面形状与尺寸

1.2.4船闸的各部高程

1.3船闸的通过能力

为本章难点，首先应分别对近、远期过闸的不同船型进行过闸船队组合，找出一次过闸

的平均吨位，再根据船闸的平面尺度等计算过闸平均时间等，继而计算其近、远期通过能力，

满足货运量的要求。 1.4船闸的耗水量及经济损失计算 需计算船闸一昼夜过闸的平均耗水量和闸阀门漏水，进一步计算电能损失。

1.5船闸在枢纽中的布置

第二章 船闸输水系统型式选择及水力计算

2.1船闸输水系统型式选择 2.1.1集中输水与分散式输水系统选择

2.1.2消能工选择

2.2船闸水力计算

2.2.1计算输水廊道的断面面积

2.2.2输水系统设计

包括输水系统廊道的具体布置及细部尺寸（如进出口、转弯、直线段等细部设计），应

在方格纸上画出输水系统布置图，并计算输水系统的阻力系数，进而校核流量系数、停

泊条件满足要求否。

2.2.3绘制输水系统水力特性曲线

水力特征曲线的计算及绘制力求用计算机完成。

第三章 闸阀门及启闭机型式选择

3.1闸门型式选择及门扇尺寸确定

3.2阀门型式选择及尺寸确定

3.3闸阀门启闭机型式选择

2 第四章 闸室结构设计

4.1闸室结构型式选择

需进行型式比选，确定两个方案进行初步设计。

4.2初步设计

两个方案需进行同等精度的计算，并对墙后的排水设施，汇填土进行设计。针对高水、低水、检修、施工、完建等不同计算情况，选择其中两种情况计算，计算内容主要包括

地基计算和闸墙结构计算。钢筋混凝土闸墙应计算配筋率；各种力（土压力、水压力、

扬压力、船舶荷载、自重、地基反力等）的计算采用手算应列表，可以用计算机进行电

本工程为某水利工程闸室施工项目，位于XX省XX市XX县。工程主要包括闸室、上下游引航道、船闸等建筑物。闸室为单孔单室结构，闸室净宽10米，净高5米，有效水深4.5米。闸室采用钢筋混凝土结构，上下游引航道采用浆砌块石结构。

二、施工方案

1. 施工顺序

（1）施工准备阶段：包括施工图纸会审、施工组织设计编制、材料设备采购、施工人员培训等。

（2）基础施工阶段：包括闸室基坑开挖、基础处理、垫层铺设、基础钢筋绑扎、基础混凝土浇筑等。

（3）主体施工阶段：包括闸室墙体、顶板、底板钢筋绑扎、模板安装、混凝土浇筑等。

（4）上下游引航道施工阶段：包括上下游引航道基础处理、浆砌块石施工、路面铺装等。

（5）附属工程及装修阶段：包括启闭机安装、电气设备安装、排水系统施工、消防系统施工、绿化等。

2. 施工工艺

（1）基础施工

1）闸室基坑开挖：采用人工开挖与机械开挖相结合的方式，确保开挖质量。

2）基础处理：根据地质情况，采用换填、压实、灌浆等方法进行处理。

3）垫层铺设：铺设C15混凝土垫层，厚度100mm。

4）基础钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置准确。

5）基础混凝土浇筑：采用商品混凝土，采用分层浇筑、分段振捣的方式，确保混凝土质量。

（2）主体施工

1）墙体、顶板、底板钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置准确。 2）模板安装：采用钢模板，按照设计要求进行安装，确保模板位置准确、稳固。

3）混凝土浇筑：采用商品混凝土，采用分层浇筑、分段振捣的方式，确保混凝土质量。

（3）上下游引航道施工

1）基础处理：根据地质情况，采用换填、压实、灌浆等方法进行处理。

2）浆砌块石施工：按照设计要求，进行浆砌块石施工，确保质量。

3）路面铺装：采用沥青混凝土路面铺装，确保路面平整、坚实。

3. 质量控制

（1）加强施工过程中的质量控制，确保施工质量符合设计要求。

（2）严格执行施工规范，加强施工人员培训，提高施工质量意识。
